Бритва с дозированием жидкости

Бритва с дозированием жидкости

Иллюстрации

Показать все

Реферат

Область применения

Настоящее изобретение в целом относится к устройствам для удаления волос и, в частности, к устройству для удаления волос, которое может подавать один или более текучих вспомогательных материалов для удаления волос.

Уровень техники

Уход за кожей - особенно важная составляющая ухода за внешним видом, как для мужчин, так и для женщин. Для ухода за кожей могут использоваться различные изделия и способы. Так, например, для поддержания здорового вида кожи используются эксфолианты, скрабы, очистители и лосьоны. Для удаления с поверхности кожи мертвых клеток используются скрабы (эксфолианты), улучшающие вид и состояние кожи. Для удаления с кожи грязи и избытка жира могут использоваться мыла и очистители, которые предотвращают засорение пор кожи и соответственно предотвращают образование угрей и прочих дефектов кожи. Могут также использоваться лосьоны и мази местного действия для дополнительного питания и увлажнения кожи, улучшающие ее внешний вид и/или общее состояние. Используются и прочие косметические изделия (например, кремы и лосьоны) и лекарственные вещества для предотвращения образования морщин и прочих признаков старения.

Общеизвестно, что процедура бритья имеет некоторое полезное действие для кожи, например способствует отшелушиванию мертвых частиц и увлажнению кожи. Приборы для влажного бритья, как правило, включают картридж или лезвийный блок, содержащий по меньшей мере одно лезвие, имеющее режущую кромку. Картридж перемещают по бреемой поверхности кожи с помощью рукоятки, к которой прикреплен картридж. Используются также электрические бритвенные приборы с режущим элементом сетчатого типа. Картридж может быть установлен на рукоятку съемно, что позволяет заменить картридж на новый, когда острота лезвий уменьшается до неприемлемого уровня, или картридж может быть установлен на рукоятку без возможности его снятия, и в этом случае предполагается, что весь бритвенный прибор должен быть выброшен при затуплении лезвий (то есть такой бритвенный прибор является одноразовым). Соединение картриджа с рукояткой может обеспечивать возможность его вращения относительно рукоятки, что позволяет картриджу лучше следовать контурам бреемой кожи. В таких бритвенных приборах картридж может смещаться к исходному положению под действием подпружиненного элемента (толкателя), установленного на рукоятке и упирающегося в кулачковую поверхность на корпусе картриджа.

Процедура бритья, как правило, включает этап нанесения вспомогательного средства для бритья (например, крема для бритья) на поверхность кожи и последующий отдельный процесс бритья волос с помощью бритвенного прибора. Вспомогательное средство для бритья, как правило, включает по меньшей мере одно подходящее активное вещество (например, смазывающее вещество, вещество, уменьшающее трение, вещество с эпиляционным действием и прочие), делающее процесс бритья более эффективным. Многие потребители находят такой процесс подготовки к бритью достаточно неудобным, так как он требует использования нескольких изделий, например прибора для влажного бритья и вспомогательного средства для бритья, а также включает множество этапов нанесения вспомогательного средства на кожу в процессе бритья. Кроме того, можно испачкать руки и одежду, и после нанесения, например, геля для бритья на кожу приходится постоянно споласкивать руки. И наконец, такой многоэтапный процесс бритья занимает достаточно много времени, что также не нравится многим пользователям ввиду постоянной нехватки времени на все утренние процедуры. Иногда желательно также нанесение на кожу нескольких типов жидкостей, а именно до, во время и после бритья. И, что особенно касается мужчин, для бритья волос на лице очень важно провести подготовку кожи за некоторое время до бритья, чтобы должным образом увлажнить достаточно грубые волосы, растущие на лице, и обеспечить их более легкое и тщательное бритье.

В прошлом предлагался ряд конструкций бритвенных приборов, которые включали в себя систему подачи вспомогательного средства для бритья в процессе бритья, например смазывающей жидкости, из резервуара, встроенного в бритвенный прибор, например, в виде полой рукоятки бритвенного прибора или даже аэрозольного баллона, выполняющего функцию рукоятки. Выпуск вспомогательного средства для бритья проводился в некотором месте вблизи головки бритвенного прибора. Последние модели приборов для влажного бритья имеют картриджи, установленные на рукоятку с возможностью перемещения, например вращения, относительно нее. На рукоятку картридж может устанавливаться несъемно - в случае одноразового бритвенного прибора, который должен быть выброшен после затупления лезвия (лезвий), или съемно, то есть с возможностью замены лезвийного блока на многократно используемой рукоятке. К сожалению, многие бритвенные приборы, которые могут подавать жидкость на кожу, обладают рядом недостатков. Так, например, внутренние механизмы таких бритвенных приборов очень сложные и дорогостоящие, что не позволяет организовать их массовое производство. Кроме того, имеются проблемы с безопасностью и эффективностью их работы, вызываемые ростом микроорганизмов внутри резервуара из-за постоянного контакта остающейся части жидкости с воздухом. Такой контакт жидкости с воздухом часто приводит к засорению внутренних механизмов прибора, в результате чего эффективность его работы сильно снижается.

Процесс удаления волос может вызывать раздражение и определенный дискомфорт для кожи. Соответственно, желательна обработка кожи средствами, имеющими увлажняющее и успокаивающее действие. Успокаивающее и увлажняющее действия, как правило, не обеспечиваются самим бритвенным прибором, а обеспечиваются лосьоном или кремом, наносимым на кожу после бритья и после удаления с кожи геля для бритья. Независимо от того, какой используется процесс удаления волос: влажный или сухой, всегда существует потребность в том или ином средстве для личной гигиены, сопровождающем или облегчающем процесс удаления волос. Такие составы для личной гигиены, как правило, продаются в отдельной упаковке.

Сущность изобретения

В одном из воплощений изобретения предлагается устройство для бритья, имеющее рукоятку, крышку, съемно вводимую в зацепление с рукояткой, и картридж, съемно вводимый в зацепление с рукояткой. Картридж имеет по меньшей мере одно лезвие. Внутри рукоятки расположен съемный дозирующий блок. Дозирующий блок имеет дозатор, аппликатор, связанный по жидкой среде с дозатором, и резервуар, имеющий первое положение плотного закрытия и второе, активированное положение. Резервуар связан с дозатором по жидкой среде в первом положении плотного закрытия, но не связан с дозатором по жидкой среде во втором, активированном положении.

Ниже приводится подробное описание одного или более воплощений настоящего изобретения, сопровождаемое прилагаемыми чертежами. Прочие элементы и преимущества изобретения будут очевидны из настоящего описания, чертежей и формулы изобретения.

Краткое описание чертежей

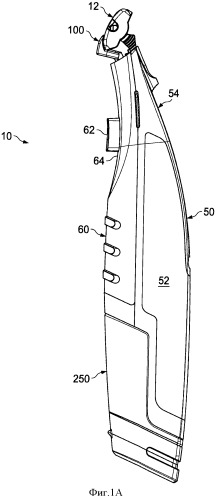

Фиг. 1А. Вид сбоку одного из возможных воплощений устройства для удаления волос.

Фиг. 1В. Вид сверху устройства для удаления волос, изображенного на фиг. 1А. Фиг. 2А. Устройство для удаления волос, изображенное на фиг.1, в разобранном виде.

Фиг. 2В. Сечение устройства для удаления волос, изображенного на фиг.2А, по плоскости 2В-2В.

Фиг. 3. Увеличенный вид сверху фрагмента устройства для удаления волос, изображенного на фиг. 1.

Фиг. 4. Устройство для удаления волос, изображенное на фиг. 1, в разобранном виде.

Фиг. 5. Вид сверху картриджа, который может использоваться в устройстве для удаления волос, изображенного на фиг. 1.

Фиг. 6. Дозирующий блок, который может быть встроен в устройство для удаления волос, изображенное на фиг. 1, в разобранном виде.

Фиг. 7А. Вид снизу дозирующего блока, изображенного на фиг. 6, в первом положении плотного закрытия.

Фиг. 7В. Вид сбоку дозирующего блока, изображенного на фиг. 6, в первом положении плотного закрытия.

Фиг. 8А. Вид снизу дозирующего блока, изображенного на фиг. 6, во втором, активированном положении.

Фиг. 8В. Вид сбоку дозирующего блока, изображенного на фиг. 6, во втором, активированном положении.

Фиг. 9А. Увеличенный вид снизу фрагмента устройства для удаления волос, изображенного на фиг. 1.

Фиг. 9В. Сечение фрагмента бритвенного прибора по плоскости 9В-9В (Фиг. 9А).

Фиг. 10. Аксонометрический вид емкости для средства личной гигиены, которая может быть встроена в устройство для удаления волос, изображенное на фиг. 1.

Фиг. 11. Устройство для удаления волос, изображенное на фиг. 1, в разобранном виде.

Фиг.12. Увеличенное частичное поперечное сечение устройства для удаления волос по плоскости 12-12 (фиг.1В).

Фиг.13. Аксонометрический вид устройства для удаления волос по п.1, с крышкой, находящейся в открытом положении.

Подробное описание изобретения

Область применения настоящего изобретения не ограничивается приборами для влажного бритья, и даже бритвенными приборами в целом. Подразумевается, что некоторые воплощения настоящего изобретения могут использоваться в электрических бритвенных приборах «сухого» типа с одним или более лезвиями, совершающими вращательное или возвратно-поступательное движение, и в иных устройствах для личной гигиены (например, в зубных щетках, эпиляторах, косметических аппликаторах различного типа). Кроме того, подразумевается, что некоторые воплощения настоящего изобретения могут использоваться независимо от нанесения жидкости (например, независимо могут использоваться картридж и дозирующий блок 150).

Область применения настоящего изобретения не ограничена бритвенными картриджами, в которых лезвия являются жестко установлены в одном положении относительно защитного элемента и/или крышки. В отношении картриджей, в которых лезвия выполнены с возможностью перемещения, приводимые в описании геометрические параметры относятся к нормальному (исходному) положению лезвий. Подразумевается, что каждый из изображенных лезвийный блоков безопасного бритвенного прибора устанавливается на рукоятку бритвенного прибора. Лезвийный блок может быть несъемно прикреплен к рукоятке (одноразовый бритвенный прибор) или может быть выполнен в виде картриджа, съемно устанавливаемого на рукоятку. Картридж может быть устанавливаемым на рукоятку с возможностью вращения относительно нее или без возможности перемещения относительно рукоятки.

Одно или более лезвий могут быть установлены в корпусе. Термин «установлены» может иметь любой из приведенных ниже смыслов. Так, режущее лезвие может поддерживаться корпусом без возможности перемещения, то есть в сущности в фиксированном положении (которое изображено на чертежах), и испытывать упругую деформацию под действием сил, прилагаемых к лезвию во время бритья. В качестве альтернативы, лезвия могут быть установлены с возможностью совершения ограниченного движения, например, в направлении вниз (в соответствии с ориентацией чертежей), преодолевая усилия пружин, стремящихся вернуть лезвия в исходное положение. Базовая конструкция лезвийных блоков и способ их сборки могут быть традиционными.

На фиг.1А и 1В показано одно из возможных воплощений настоящего изобретения. На данных чертежах соответственно показаны вид сбоку и вид сверху устройства 10 для удаления волос с картриджем 12 для удаления волос, установленным на рукоятку 50. Устройство 10 для удаления волос может включать, не ограничиваясь ими, бритвенные приборы, депиляционные аппликаторы и эпиляторы. В некоторых воплощениях рукоятка 50 может быть выполнена формованием из полужесткого материала, такого как высокопрочный полистирол. Рукоятка 50 может быть также выполнена формованием из других полужестких полимеров, имеющих твердость по шкале Шора «D» от примерно 60 до примерно 140, включая, но не ограничиваясь ими, Noryl™ (смесь полифенилен оксида и полистирола, разработанная General Electric Plastics, в настоящее время SABIC Innovative Plastics), акрилонитрил-бутадиен-стирол, ацеталь, полипропилен, высокопрочный полистирол и любые их сочетания. В некоторых воплощениях рукоятка 50 может содержать металл. Так, например, рукоятка 50 может быть выполнена из металла литьем под давлением или иметь металлические вставки для увеличения веса рукоятки 50.

Как будет более подробно объяснено ниже, картридж 12 может быть присоединяемым к рукоятке 50 с возможностью вращения вокруг некоторой оси относительно рукоятки 50 и/или съемно. При этом подразумевается, что некоторые воплощения могут включать картриджи 12, вращающиеся относительно рукоятки 50, но при этом прикрепленные к рукоятке 50 несъемно (то есть такие бритвенные приборы являются одноразовыми). Одноразовые бритвенные приборы могут содержать картриджи вращающегося или не вращающегося типа. Рукоятка 50 может иметь тело 52 и шейку 54. Тело 52 рукоятки 50 может иметь область, за которую пользователь может удобно взять в руку устройство 10 для удаления волос. Шейка 54 может иметь в целом V-образную форму и содержать пару расположенных напротив друг друга рычагов 56а и 56b, протяженных от тела 52 и входящих в зацепление с картриджем 12. Как будет более подробно объяснено ниже, устройство 10 для удаления волос может иметь съемный дозирующий блок, по меньшей мере частично расположенный внутри рукоятки 50. Дозирующий блок 150 может содержать аппликатор 100, поддерживающий картридж 12 и изгибающийся при повороте картриджа 12 относительно рукоятки 50. В некоторых воплощениях картридж 12 может быть смещаемым в сторону исходного положения под действием аппликатора 100 (например, аппликатор 100 прилагает к картриджу 12 смещающую силу при проведении бритвенным прибором по коже). На рукоятку 50 может быть установлена крышка 60 для закрепления дозирующего блока внутри рукоятки 50. Рукоятка 50 и/или крышка 60 могут иметь исполнительный элемент 62, расположенный на наружной поверхности 64 и предназначенный для инициации выпуска жидкости из дозирующего блока. На одном конце рукоятки 50 может быть установлена съемная емкость 250 для средства личной гигиены, содержащая вторую жидкость. Устройство 10 для удаления волос может обеспечивать множество различных видов ухода за кожей без необходимости покупки дополнительных кремов, лосьонов и/или очистителей. Устройство 10 для удаления волос может обеспечивать дозировку первой жидкости в процессе бритья на картридж 12 или в непосредственной близости к нему. Устройство 10 для удаления волос может также содержать вторую жидкость, которая может дозироваться независимо от первой жидкости. Первая и вторая жидкости могут быть одинаковыми или различными.

На фиг.2А и 2В показаны соответственно устройство 10 для удаления волос, изображенное на фиг.1, в разобранном виде, и сечение рукоятки 50 в целом по плоскости 2В-2В (фиг.2А). Устройство 10 для удаления волос может иметь сборную конструкцию и может включать множество компонентов, отдельно приобретаемых потребителем. Так, например, в некоторых воплощениях пользователь может отдельно приобрести картридж 12, емкость 250 для средства личной гигиены и/или дозирующий блок 150. В некоторых воплощениях резервуар 220 также может быть отдельно приобретен пользователем и прикреплен к дозатору 160. Как будет более подробно объяснено ниже, дозирующий блок 150 может включать аппликатор 100, дозатор 160, связанный по жидкой среде с аппликатором 100, и резервуар 220, связанный по жидкой среде с дозатором 160. Резервуар 220 может содержать одну или более жидкостей, которые могут использоваться в устройстве 10 для удаления волос. Так, например, для подготовки волос и поверхности кожи к бритью и для их обработки во время бритья могут использоваться гели для бритья, пены для бритья, лосьоны для бритья, составы для обработки кожи, кондиционеры, вещества с эпилирующим действием и прочие вещества.

Из резервуара 220 может быть удален воздух с помощью вакуум-насоса, после чего резервуар 220 может быть наполнен жидкостью под давлением, так, чтобы система была полностью безвоздушной. Наполненный резервуар 220 может более эффективно использовать пространство, чем жесткая емкость, но, будучи наполненным, он обладает достаточной жесткостью, которая позволяет пользователю легко вставить резервуар 220 в рукоятку 50. Кроме того, при вставке резервуара 220 в рукоятку 50 резервуар 220 может сжиматься, в результате чего при активации дозирующего блока 150 дозатор 160 оказывается частично заполненным жидкостью, и снижается расход энергии на всасывание жидкости для инициации работы дозатора.

В некоторых воплощениях резервуар 220 может быть гибким ламинированным пакетиком, обеспечивающим барьерные функции (например, устойчивость к воздействию воды и предотвращение потерь кислорода). Резервуар 220 может содержать может содержать слой из фольги (например, алюминиевой), расположенной между внутренним слоем из полиэтилена и наружным слоем из полиэтилен-терефталата (ПЭТ). В качестве альтернативы, внутренний и/или внешний слой могут быть металлизированы, например, могут быть изготовлены из полимерной пленки, в которую входят или на которую нанесены в виде покрытия металлические частицы. Так, например, резервуар 220 может содержать внутренний слой из металлизированной полиэтиленовой пленки, имеющей толщину от примерно 30 мкм, 40 мкм или 50 мкм до примерно 70 мкм, 80 мкм или 90 мкм. Внутренний слой может быть ламинирован с наружным слоем из полиэтилен-терефталатной пленки толщиной от примерно 6 мкм, 7 мкм или 8 мкм до примерно 10 мкм, 11 мкм или 12 мкм. Внутренний слой и наружный слой могут быть ламинированы друг с другом во время экструзионного процесса, или для скрепления двух данных слоев друг с другом может использоваться адгезив. Резервуар 220 может быть термически скреплен с полужестким соединительным элементом 164 резервуара. Наружный слой из полиэтилен-терефталата может иметь более высокую температуру плавления, чем внутренний слой из полиэтилена. Соответственно, внутренний слой может быть плотно скреплен с соединительным элементом 164 резервуара (непроницаемо для жидкости), а наружный слой при этом не расплавится, в результате чего сохраняется структурная целостность резервуара 220.

Со временем вода и прочие химические вещества могут проникать через полимерные пленки, что может нарушать химический состав и ухудшать работу жидкости, содержащейся в резервуаре 220. Гибкость резервуара 220 обеспечивает его деформируемость, что, в свою очередь, позволяет максимально использовать пространство внутри рукоятки 50. Требуемые барьерные свойства могут быть достигнуты за счет увеличения толщины материала резервуара 220, что, с другой стороны, сделает его менее гибким. В то же время металлизированная полимерная пленка, например полиэтиленовая, может обеспечивать превосходные барьерные свойства, то есть предотвращать нежелательное прохождение воды и кислорода вовнутрь резервуара 220 и выход из него, без уменьшения гибкости резервуара. В некоторых воплощениях суммарная толщина стенки резервуара 220 может составлять от примерно 36 мкм, 46 мкм или 56 мкм до примерно 70 мкм, 80 мкм, или 101 мкм.

В некоторых воплощениях дозатор 160 и аппликатор 100 могут быть не связаны по жидкой среде с резервуаром 220 до тех пор, пока не будет активирован дозирующий блок 150 (то есть пока данный блок не будет установлен в рукоятку 50 и/или к рукоятке 50 не будет прикреплена крышка 60). Дозирующий блок 150 может содержать первый соединительный элемент (например, соединительный элемент 162 дозатора) и второй соединительный элемент (например, соединительный элемент 164 резервуара), связанные по жидкой среде с дозатором 160. Резервуар 220 (например, его внутренний слой из полиэтилена) может быть плотно насажен на соединительный элемент 164 и термически скреплен по его периметру. Как будет более подробно объяснено ниже, соединительный элемент 162 дозатора и соединительный элемент 164 резервуара могут быть переведены из первого положения (положение плотного закрытия) во второе положение (активированное положение). В первом положении плотного закрытия дозатор 160 и аппликатор 100 могут быть не связаны по жидкой среде с резервуаром 220. Во втором активированном положении дозатор 160 и аппликатор 100 могут быть связаны по жидкой среде с резервуаром 220, в результате чего обеспечивается возможность дозировки жидкости, содержащейся в резервуаре 220.

Рукоятка 50 может иметь первую полость 70, размеры которой таковы, что она может принимать по меньшей мере часть дозирующего блока 150. Так, например, резервуар 220 может быть полностью заключен в рукоятке 50 и/или крышке 60, но аппликатор 100 может быть не полностью заключен в рукоятке 50 и/или крышке 60. Аппликатор 100 может располагаться в углублении 14 картриджа 12, с которым он может находиться в зацеплении, с возможностью его снятия. Аппликатор 100 может содержать один или более элементов совмещения, например 102 и 104, для облегчения правильной установки дозирующего блока 150 и/или аппликатора 100 в рукоятке 50. Если дозирующий блок 150 не будет правильно установлен в рукоятке 50, он может быть поврежден или не будет должным образом обеспечивать выпуск жидкости из резервуара 220. Элементы совмещения 102 и 104 могут быть выполнены в виде пространственно разнесенных углублений и/или выступов, имеющих различную форму, размер, ориентацию или несколько таких качеств в сочетании. Рукоятка 50 может содержать один или более ответных элементов совмещения 82 и 84, имеющих форму и размеры, обеспечивающие прием соответствующих одного или более элементов совмещения (102 и 104) аппликатора 100. Элементы совмещения 82 и 84 на рукоятке 50 в совокупности с элементами совмещения 102 и 104 на аппликаторе 100 могут обеспечивать правильное расположение аппликатора 100 в углублении 14 картриджа 12.

Рукоятка 50 может иметь пару пространственно разнесенных стенок 72 и 74, расположенных в первой полости 70. По меньшей мере одна из пары стенок 72 и 74 может быть клиновидной и иметь поверхность 75 (показана на фиг. 2В), наклоненную в сторону противоположной стенки 74 или 72 из данной пары пространственно разнесенных стенок. Такая конструкция облегчает активацию соединительного элемента 162 дозатора и соединительного элемента 164 резервуара для обеспечения связи по жидкой среде от резервуара 220 до аппликатора 100. В некоторых воплощениях стенка 72 может быть вертикальной, а наклонная поверхность 75 может быть расположена на стенке 74, которая находится в контакте с соединительным элементом 164 резервуара, для предотвращения смещения и/или растяжения дозатора 160 и/или аппликатора 100 при активации дозирующего блока 150 (то есть перевода его из первого положения плотного закрытия во второе активированное положение). Наклонная поверхность 75 стенки 74 может иметь наклон от примерно 20°, 22° или 24° до примерно 26°, 28° или 30° по отношению к противоположной стенке 72. Наклонная поверхность 75 может обеспечивать смещение соединительного элемента 162 дозатора и/или соединительного элемента 164 резервуара в горизонтальном направлении на расстояние от примерно 2 мм, 3 мм или 4 мм до примерно 5 мм, 6 мм, 7 мм. При установке крышки 60 на рукоятку 50 крышка 60 может толкать соединительный элемент 164 резервуара вдоль наклонной поверхности 75, в результате чего соединительный элемент 162 дозатора и соединительный элемент 164 резервуара будут смещаться друг к другу, что, в свою очередь, приведет к активации дозирующего блока 150. Пространственно разнесенные стенки 72 и 74 могут быть сплошными или сегментными, для обеспечения правильного положения дозирующего блока 150 внутри полости 70 в рукоятке 50. Как только дозирующий блок 150 установлен, пространственно разнесенные стенки 72 и 74 могут оказывать необходимое давление контакта на соединительный элемент 164 резервуара и соединительный элемент 162 дозатора, предотвращая их разъединение друг от друга во время использования бритвенного прибора.

Потребители на рынках как развитых, так и развивающихся стран, ждут дешевых и интуитивно понятных в использовании устройств для удаления волос (включая бритвенные приборы), в то же время содержащих последние новшества, включая сменные картриджи, следующие контурам лица во время бритья и не отсоединяющиеся самопроизвольно от рукоятки. Для его смены картридж должен сниматься с рукоятки простым и интуитивно понятным образом. Кроме того, картридж не должен самопроизвольно отсоединяться от рукоятки во время использования бритвенного прибора. Как только дозирующий блок 150 установлен должным образом в рукоятке 50, крышка 60 может быть установлена поверх дозирующего блока 150 и на рукоятку 50. Крышка 60 может иметь один или более элементов 66а и 66b, удерживающих картридж. Как показано на фиг. 3, элементы 66а и 66b, удерживающие картридж, могут быть расположены между парой рычагов 56а и 56b рукоятки 50 для предотвращения изгиба рычагов 56а и 56b в сторону друг к другу и выхода их из зацепления с картриджем 12. Элементы 66а и 66b, удерживающие картридж, могут быть расположены между парой рычагов 56а и 56b, когда крышка 60 находится в закрытом положении (то есть когда крышка 60 прочно установлена на рукоятку 50). Элементы 66а и 66b, удерживающие картридж, могут упираться в пару рычагов 56а и 56b для предотвращения изгиба рычагов 56а и 56b в сторону друг к другу и выхода их из зацепления с картриджем 12. Когда крышка 60 не установлена на рукоятку 50 (то есть когда крышка 60 находится в открытом положении), элементы 66а и 66b, удерживающие картридж, могут быть пространственно отнесены от рычагов 56а и 56b (то есть не расположены между рычагами 56а и 56b), что делает возможным изгиб рычагов 56а и 56b в сторону друг к другу, то есть переход из первого положения (нейтрального) во второе активированное положение. За счет того, что во втором активированном положении рычаги 56а и 56b во втором положении расположены ближе друг к другу, рукоятка 50 может быть введена в зацепление с картриджем 12 и/или выведена из зацепления с ним. Каждый из рычагов 56а и 56b может содержать штифт 58а и 58b, входящий в зацепление с соответствующим отверстием 16а и 16b в картридже 12, что обеспечивает возможность вращения картриджа относительно рычагов. Так, например, штифты 58а и 58b могут быть вставлены в отверстия 16а и 16b. В некоторых воплощениях отверстия 16а и 16b могут быть сквозными отверстиями в паре противоположных латеральных стенок 18а и 18b картриджа 12, что обеспечивает улучшенное зацепление рычагов с картриджем.

В некоторых воплощениях дозирующий блок 150 устанавливается в рукоятку после установки на рукоятку 50 картриджа 12, чтобы обеспечить правильное положение аппликатора 100. При этом дозирующий блок 150 устанавливают в полость 70 рукоятки 50. Соединительный элемент 164 резервуара и соединительный элемент 162 дозатора располагаются между внутренними стенками 72 и 74. Элементы совмещения 102 и 104 аппликатора 100 устанавливают в элементы совмещения 82 и 84 рукоятки 50. Крышку 64 (с прикрепленным к ней активирующим элементом 62) устанавливают на рукоятку 50 для закрепления картриджа 12 и дозирующего блока 150. В некоторых воплощениях крышка 60 может иметь один или более выступов 68, расположенных на одном ее конце, и один или более выступов 86а и 86b, расположенных на противоположном ее конце и обеспечивающих крепление крышки 60 к рукоятке 50. Выступ 68 может входить в зацепление с вырезом 69 на рукоятке 50. После этого крышка 60 может быть повернута, в результате чего дозирующий блок 150 толкается далее в полость 70, а соединительный элемент 162 дозатора и соединительный элемент 164 резервуара сводятся ближе друг к другу, в результате чего происходит активация дозирующего блока 150. Как показано на фиг. 3, выступы 86а и 86b закрепляются, с возможностью их высвобождения, в отверстии 88 рукоятки 50.

На фиг. 4 показан один из этапов сборки устройства 10 для удаления волос, а именно этап установки крышки 60 на рукоятку 50. Устройство 10 для удаления волос может содержать высвобождающий элемент 90, который при скользящем перемещении входит в зацепление с рукояткой 50. Высвобождающий элемент 90 может содержать один или более выступов 92а и 92b, протяженных в отверстие 88 в рукоятке 50 и входящих в зацепление с соответствующими одним или более выступами 86а и 86b крышки 60. Высвобождающий элемент 90 может иметь первое положение, в котором выступы 92а и 92b находятся в надежном зацеплении с соответствующими выступами 86а и 86b. Высвобождающий элемент 90 может быть переведен во второе положение, в результате чего выступы 90а и 90b смещаются вперед (в сторону картриджа 12) и выходят из зацепления с выступами 86а и 86b, в результате чего крышка 60 может быть высвобождена относительно рукоятки 50.

На фиг. 5 показан вид сверху картриджа 12. Картридж 12 может иметь габаритную ширину w₁, измеренную от одного его бокового конца 18а до другого бокового конца 18b, составляющую от примерно 30 мм, 35 мм или 40 мм до примерно 45 мм, 50 мм или 55 мм. Картридж 12 может включать корпус 20, размеры которого таковы, что в нем может быть расположено по меньшей мере одно лезвие 22, имеющее кромку 25. Корпус 20 может быть выполнен способом инжекционного формования из полужесткого полимерного материала, такого как высокопрочный полистирол. Корпус 20 может быть также выполнен способом инжекционного формования из других полужестких полимеров, имеющих твердость по шкале Шора «D» от примерно 60 до примерно 140, включая, но не ограничиваясь ими, Noryl™ (смесь полифенилен оксида и полистирола, разработанная General Electric Plastics, в настоящее время SABIC Innovative Plastics), акрилонитрил-бутадиен-стирол, ацеталь, полипропилен, высокопрочный полистирол и любые их сочетания. Лезвие 22 может быть режущим лезвием (например, в случае бритвенного прибора), скребущим лезвием (в случае эпиляционного устройства) или выщипывающим лезвием (в случае эпилятора). Несмотря на то, что показано одно лезвие 22, картридж 12 может содержать и большее число лезвий, в зависимости от требуемой эффективности и стоимости картриджа 12 и устройства 10 для удаления волос. В некоторых воплощениях лезвие 22 может быть закреплено в корпусе 20 заклиниванием на холодную. Для установки лезвия 22 в корпусе 20 и/или его закрепления могут использоваться и другие способы, известные сведущим в данной области техники, включая, но не ограничиваясь ими, проволочную скрутку, использование зажимов, заклинивание на горячую, заплавление, ультразвуковую сварку, адгезивное скрепление.

Корпус 20 может содержать защитный элемент 24, расположенный перед лезвием 22, и крышку 26, расположенную позади лезвия 16. Защитный элемент 24 может быть протяженным параллельно лезвию 22, между латеральными концами 18а и 18b. Защитный элемент 24 может иметь габаритную ширину w₂, составляющую от примерно 25 мм, 30 мм или 35 мм до примерно 40 мм, 45 мм или 50 мм. В некоторых воплощениях габаритная ширина w₂ защитного элемента 24 может составлять от примерно 75%, 80% или 85% до примерно 90%, 95% или 100% габаритной ширины w₁ картриджа 12. Корпус 20 может иметь верхнюю поверхность 30 и 32, протяженную от защитного элемента 24 до крышки 26. В некоторых воплощениях отверстия 16а и 16b могут быть протяженными через соответствующие части 30 и 32 верхней поверхности. Корпус 20 может иметь переднюю концевую стенку 34, протяженную между латеральными концами 18а и 18b. От передней концевой стенки 34 в сторону лезвия 22 может быть протяженным удлиненный выступ 14. Защитный элемент 24 может иметь внутреннюю заднюю стенку 36 и пару внутренних боковых стенок 38а и 38b, в совокупности образующих удлиненный выступ 14. Удлиненный выступ 14 может быть протяженным параллельно лезвию 16. Удлиненный выступ 14 может иметь габаритную ширину "w₃", составляющую примерно 36 мм, измеренную между парой внутренних боковых стенок 38а и 38b. Габаритная ширина w₃ углубления может быть больше, чем его габаритная длина, измеренная между передней концевой стенкой 34 и внутренней задней стенкой 36. Отношение ширины удлиненного углубления 14 к его длине может составлять от примерно 4:1, 5:1 или 6:1 до примерно 7:1, 8:1 или 9:1. В некоторых воплощениях габаритная ширина удлиненного углубления 14 может составлять от примерно 70%, 75% или 80% до примерно 85%, 90% или 100% габаритной ширины корпуса 20 и/или защитного элемента 24. Так, например, габаритная ширина w₃ может составлять от примерно 15 мм, 20 мм или 25 мм до примерно 30 мм, 40 мм или 55 мм. Удлиненное углубление 14 может иметь глубину (измеренную от верхней поверхности защитного элемента 24), составляющую от примерно 0,2 мм, 0,25 мм или 0,3 мм до примерно 0,4 мм, 0,5 мм или 0,6 мм. Передняя концевая стенка 34 корпуса 20 может иметь вырез 40, протяженный вовнутрь защитного элемента 24. Вырез 40 может быть расположен внутри удлиненного углубления 14, на средней линии ML корпуса 20. Вырез 40 может входить в зацепление по меньшей мере с частью аппликатора 100. Вырез 40 может способствовать тому, что аппликатор 100 будет сохранять правильное положение внутри углубления 14 корпуса 20 во время использования бритвенного прибора. Вырез 40 может иметь глубину (измеренную от верхней поверхности углубления 14), составляющую от примерно 0,2 мм, 0,25 мм или 0,3 мм до примерно 0,4 мм, 0,5 мм или 0,6 мм.

Защитный элемент 24 может иметь один или боле выступов 42, расположенных за удлиненным углублением 14 вдоль ширины защитного элемента 24 (например, вдоль от примерно 70% до примерно 100% габаритной ширины защитного элемента 24). Выступы 42 могут иметь различные размеры, форму и прочие геометрические параметры. В частности, выступы 42 могут быть выполнены в виде сегментов ребер, связанных друг с другом или пространственно разнесенных друг от друга. Выступы 42 могут образовывать различные структуры или могут быть ориентированы под различными углами по отношению к лезвиям, например, могут быть расположены зигзагообразно, в виде шевронов, елочкой или в шахматном порядке. Выступы 42 могут быть также выполнены в виде пространственно разнесенных сегментов ребер, расположенных рядами, ориентированными в целом параллельно лезвиям, или в виде пространственно разнесенных сегментов ребер, расположенных рядами, ориентированными как параллельно, так и перпендикулярно лезвиям. Выступы 42 могут также представлять собой приподнятую область вокруг одного или более углублений в защитном элементе 24. В некоторых воплощениях выступы 42 могут быть пространственно разнесены друг от друга, образуя один или более открытых каналов 44, протяженных поперек лезвиям 22. Защитный элемент 24 может иметь один или более латеральных выступов 45а и 45b по обе стороны удлиненного углубления 14 (то есть протяженные между наружной латеральной стенкой 18а и внутренней боковой стенкой 38а, а также между наружной латеральной стенкой 18b и внутренней боковой стенкой 38b). Латеральные выступы 45а и 45b могут быть пространственно разнесены друг от друга, образуя один или более открытых каналов 47а и 47b, протяженных поперек лезвию 22. Латеральные выступы 45а и 45b могут образовывать один или более открытых каналов 47а и 47b соответственно на латеральных наружных стенках 18а и 18b.

Выступы 42 (а также латеральные выступы 45а и 45b) могут иметь конфигурацию, обеспечивающую лучшее управление кожей, и могут способствовать подаче волос и жидкости к лезвию 30. Защитный элемент 24 может быть выполнен за единое целое с корпусом 20 и может быть формованным из полимерных материалов, таких как высокопрочный полистирол. Защитный элемент 24 может быть также изготовлен формованием из других полужестких полимеров, имеющих твердость по шкале Шора «D» от примерно 60 до примерно 140, включая, но не ограничиваясь ими, Noryl™ (смесь полифенилен оксида и полистирола, разработанная General Electric Plastics, в настоящее время SABIC Innovative Plastics), акрилонитрил-бутадиен-стирол, ацеталь, полипропилен, высокопрочный полистирол и любые их сочетания. В качестве альтернативы защитный элемент 24 и/или выступы 42 могут быть изготовлены формованием из полимера, отличного от материала корпуса 20. В некоторых воплощениях защитный элемент 24 и/или выступы 42 могут быть формованными из более мягкого материала, чем материал корпуса 20. Так, например, защитный элемент 24 и/или выступы 42 могут быть формованными из материалов, имеющих твердость по шкале Шора «А», составляющую от примерно 20 до примерно 70, таких как, например, термопластические эластомеры, силиконы или каучуки.

Крышка, имеющая в целом однородную поверхность, может создавать значительное трение и соответственно тормозящее усилие во время проведения картриджем по поверхности кожи. По этой причине крышки, как правило, включают композит
