Упаковка для устройств для ухода за полостью рта и способ использования такой упаковки

Упаковка для устройств для ухода за полостью рта и способ использования такой упаковки

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к области упаковки для устройств для ухода за полостью рта и, более конкретно, к упаковке для устройств для ухода за полостью рта, содержащих чувствительный к влаге заранее нанесенный материал для ухода за полостью рта.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Преимущества хорошей гигиены зубов хорошо известны. Часто, однако, устройства для ухода за полостью рта не могут использоваться из-за отсутствия источника воды, например, когда пользователь передвигается в транспортном средстве или на ногах. В последнее время были разработаны устройства для ухода за полостью рта, которые могут использоваться без источника воды. Например, были разработаны устройства для ухода за полостью рта, обеспечивающие материал для ухода за полостью рта в самом устройстве для ухода за полостью рта, например, через встроенный канал, для распределения через устройство для ухода за полостью рта к щетинкам. Также на рынок были внедрены одноразовые не требующие воды устройства для ухода за полостью рта, в которых используется заранее нанесенная чувствительная к влаге капсула.

Устройства для ухода за полостью рта, например, такие, как описано выше, должны сохраняться герметизированными до использования для недопущения преждевременного разрушения влагой и/или высвобождения материала для ухода за полостью рта. А потому эти устройства для ухода за полостью рта должны быть тщательно упакованы. Кроме того, пользователям одноразовых устройств для ухода за полостью рта необходимо место для утилизации устройств для ухода за полостью рта после использования. Одноразовые устройства для ухода за полостью рта рассмотренного выше типа в настоящее время упакованы в пластиковые раскладные упаковки, которые для защиты индивидуально запечатаны в фольгу. Если пользователь использует одноразовое устройство для ухода за полостью рта в транспортном средстве или другом месте "в движении", пользователь должен или оставить использованное одноразовое устройство для ухода за полостью рта в незафиксированном виде в транспортном средстве, или держать его при себе до тех пор, пока не будет подходящей мусорной корзины.

Таким образом, существует необходимость в упаковке, которая может содержать устройства для ухода за полостью рта в условиях отсутствия влаги до использования. Кроме того, существует необходимость в упаковке, которая может содержать множество устройств для ухода за полостью рта так, чтобы одно из устройств для ухода за полостью рта могло быть взято из упаковки для использования, при этом остальные устройства для ухода за полостью рта сохранялись бы в защищенных от влаги условиях.

Существует также необходимость в упаковке для устройств для ухода за полостью рта, выполненной так, чтобы напоминать чашку, которая может располагаться в чашкодержателе транспортного средства. Кроме того, существует необходимость в упаковке для устройств для ухода за полостью рта, обеспечивающей полость для утилизации после использования.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на упаковку для устройств для ухода за полостью рта. В одном варианте осуществления изобретение может представлять собой упаковку для устройств для ухода за полостью рта, содержащую: трубчатый корпус, имеющий кольцевую стенку, образующую полость, множество внутренних стенок в полости, которые разделяют полость на множество подполостей, и дно, герметизирующее нижний конец каждой из подполостей; по меньшей мере одно устройство для ухода за полостью рта, расположенное в каждой из подполостей; пленку, герметизирующую верхний конец каждой из подполостей, при этом пленка выполнена так, чтобы участком пленки можно было манипулировать для обеспечения доступа в одну из множества подполостей, при этом другие подполости остаются герметизированными.

В другом варианте осуществления изобретение может представлять собой упаковку для устройств для ухода за полостью рта, содержащую: трубчатый корпус, имеющий кольцевую стенку, образующую полость, множество внутренних стенок в полости, которые разделяют полость на множество подполостей, дно, герметизирующее нижний конец каждой из подполостей, и покрытие, герметизирующее верхний конец каждой из подполостей; по меньшей мере одно устройство для ухода за полостью рта, расположенное в каждой из подполостей; множество щелей в кольцевой стенке, при этом каждая щель образует проход в одну из подполостей, через который может извлекаться одно из устройств для ухода за полостью рта; пленку, герметизирующую щели, при этом пленка выполнена таким образом, чтобы участком пленки можно было манипулировать для обеспечения доступа в одну из множества подполостей, при этом остальные подполости остаются герметизированными.

В еще одном варианте осуществления изобретение может представлять собой упаковку для устройств для ухода за полостью рта, содержащую: трубчатый корпус, имеющий кольцевую стенку, образующую полость, по меньшей мере одну внутреннюю стенку в полости, разделяющую полость на множество подполостей, и дно, герметизирующее нижний конец каждой из подполостей; множество устройств для ухода за полостью рта, расположенных в каждой из подполостей; повторно запечатываемую пленку, герметизирующую верхний конец каждой из подполостей, при этом пленка выполнена так, чтобы участком пленки можно было манипулировать для обеспечения доступа в одну из множества подполостей, при этом остальные подполости остаются герметизированными, причем пленка выполнена с возможностью повторного запечатывания трубчатого корпуса после отделения от него.

В еще одном варианте осуществления изобретение может представлять собой упаковку для устройств для ухода за полостью рта, содержащую: трубчатый корпус, имеющий кольцевую стенку и множество подполостей в кольцевой стенке; по меньшей мере одно устройство для ухода за полостью рта, расположенное в каждой из подполостей; множество щелей в кольцевой стенке, при этом каждая щель образует проход в одну из подполостей, через которые одно из устройств для ухода за полостью рта может быть извлечено; пленку, герметизирующую щели, при этом пленка выполнена так, чтобы участком пленки можно было манипулировать для обеспечения доступа в одну из множества подполостей, при этом остальные подполости остаются герметизированными.

Дополнительные области применения настоящего изобретения станут очевидны из приведенного в настоящем документе подробного описания. Следует понимать, что подробное описание и конкретные примеры, хотя показывают предпочтительный вариант осуществления изобретения, предназначены только для целей иллюстрации и не предназначены для ограничения объема изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение станет более полно понятным из подробного описания и сопроводительных чертежей, на которых:

Фиг. 1 - вид спереди устройства для ухода за полостью рта, особенно подходящего для использования в упаковке согласно одному варианту осуществления настоящего изобретения;

Фиг. 2 - вид сбоку устройства для ухода за полостью рта, изображенного на фиг. 1;

Фиг. 3 - вид в перспективе упаковки для устройств для ухода за полостью рта согласно первому варианту осуществления настоящего изобретения;

Фиг. 4 - вид в поперечном сечении, выполненном по линии IV- IV фиг. 3;

Фиг. 5 - вид в поперечном сечении, выполненном по линии V-V фиг. 4;

Фиг. 6 - вид в перспективе упаковки для устройств для ухода за полостью рта согласно второму варианту осуществления настоящего изобретения;

Фиг. 7 - вид в перспективе упаковки для устройств для ухода за полостью рта согласно третьему варианту осуществления настоящего изобретения;

Фиг. 8 - вид в поперечном сечении, выполненном по линии VIII- VIII фиг. 7;

Фиг. 9 - вид в перспективе упаковки для устройств для ухода за полостью рта, имеющей на себе крышку;

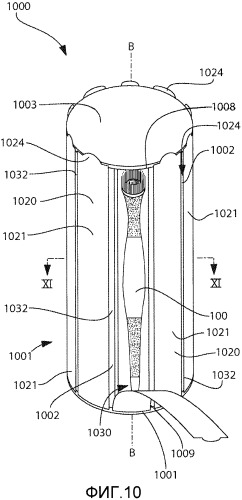

Фиг. 10 - вид в перспективе упаковки для устройств для ухода за полостью рта согласно четвертому варианту осуществления настоящего изобретения; и

Фиг. 11 - вид в поперечном сечении, выполненном по линии XI-XI фиг. 10.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Нижеследующее описание предпочтительного варианта(ов) осуществления является по сути просто примером и никоим образом не ограничивает изобретение, его применение или использование.

Описание иллюстративных вариантов осуществления согласно принципам настоящего изобретения предназначено для прочтения совместно с сопроводительными чертежами, которые рассматриваются как часть всего описания. В описании примерных вариантов осуществления изобретения, раскрытых в настоящем документе, любая ссылка на направление или ориентацию предназначена просто для удобства описания и не предназначена каким-либо образом ограничивать объем настоящего изобретения. Относительные термины, например, "нижний", "верхний", "горизонтальный", "вертикальный", "над", "под", "вверх", "вниз", "верх", "низ", "передний" и "задний", а также их производные (например, "горизонтально", "вниз", "вверх" и т.д.) следует истолковывать в отношении ориентации так, как описано в дальнейшем или как показано на рассматриваемом чертеже. Эти относительные термины предназначены исключительно для удобства и не требуют, чтобы устройство было сконструировано или функционировало в определенной ориентации, если иное не указано явным образом. Такие термины, как "прикрепленный", "присоединенный", "соединенный", "связанный", "взаимосвязанный", "зафиксированный" и подобные относятся к взаимоотношению, в котором структурные элементы фиксированы или прикреплены друг к другу либо непосредственно, либо опосредованно через промежуточные структурные элементы, а также к подвижным или жестким соединениям или взаимоотношениям, если иное не описано явным образом. Кроме того, признаки и преимущества изобретения описаны со ссылкой на примерные варианты осуществления, проиллюстрированные в настоящем документе. Соответственно, изобретение явным образом не должно ограничиваться такими примерными вариантами осуществления, даже если они указаны в качестве предпочтительных. Рассмотрение, приведенное в настоящем документе, описывает и иллюстрирует некоторые возможные неограничивающие сочетания признаков, которые могут быть реализованы отдельно или вместе с другим сочетанием признаков. Объем изобретения определяется прилагаемой формулой.

На фиг. 1 и 2 в качестве примера приведен один вариант осуществления устройства 100 для ухода за полостью рта, которое особенно подходит для использования с настоящим изобретением. Как станет ясно из приведенного ниже рассмотрения, предпочтительно, чтобы устройство 100 для ухода за полостью рта было упаковано таким образом, чтобы защитить устройство 100 для ухода за полостью рта от влаги и/или влажности. Устройство 100 для ухода за полостью рта проходит от проксимального конца 101 к дистальному концу 102 и включает в себя головку 112 и ручку 114. Устройство 100 для ухода за полостью рта включает в себя хвостовой участок 103, расположенный на проксимальном конце 101, и головной участок 104, расположенный на дистальном конце 102. Головка 112 может быть или съемной головкой, которая может съемно соединяться с ручкой 114, или конструкцией, которая намертво соединена с ручкой 114. Большая часть ручки 114 и участок головки 112 могут быть сформованы из множества жестких материалов, включающих в себя, без ограничения, пластики, смолы и тому подобное. Одним подходящим жестким материалом является полипропилен. Однако могут использоваться другие жесткие материалы, известные специалистам в данной области техники.

В проиллюстрированном варианте осуществления хвостовой участок 103 устройства 100 для ухода за полостью рта, противоположный головному участку 104, на котором расположена головка 112, содержит принадлежность для ухода за полостью рта, которая в приведенном в качестве примера варианте осуществления представляет собой зубочистку 116. Зубочистка 116 предпочтительно выполнена из упругого и мягкого термопластического эластомера. Как и головка 112, зубочистка 116 может быть сменной зубочисткой, которая может съемно соединяться с ручкой 114, или она может быть намертво соединена с ручкой 114. Зубочистка 116 обеспечивает механизм очистки пятен в межзубных промежутках. Выполнение зубочистки 116 из мягкого термопластического эластомера обеспечивает более удобную очистку межзубных промежутков. Зубочистка 116 может, однако, быть выполнена из жесткого материала, аналогично основному участку ручки 114, или может быть просто резиновым или эластомерным шипиком, приклеенным или иным образом установленным на конце ручки 114. Альтернативно, к хвостовому участку 103 устройства 100 для ухода за полостью рта могут быть прикреплены различные принадлежности, например полоска нити для очистки межзубных промежутков или элемент для очистки языка. Более того, в некоторых вариантах осуществления изобретения устройство 100 для ухода за полостью рта может не включать в себя принадлежности или может включать в себя множество принадлежностей.

Головка 112 содержит блок 122 чистящих элементов. Блок 122 чистящих элементов содержит множество щетинок, отходящих от головки 114. Щетинки блока 122 чистящих элементов могут иметь любую требуемую форму. Например, щетинки могут иметь цилиндрическую форму, имеющую одинаковый диаметр по всей длине. Альтернативно, щетинки могут сужаться от основания, где они отходят от головки 122, к своим наружным чистящим концам. Следует понимать, что блок 122 чистящих элементов может включать в себя другие чистящие элементы.

Кроме того, размеры различных компонентов устройства 100 для ухода за полостью рта предпочтительно являются небольшими. Так, например, каждая щетинка блока 122 чистящего элемента может отходить наружу от наружной поверхности головки 112 на расстояние не более 10 мм, и предпочтительно не более 8 мм, и наиболее предпочтительно не более 6 мм. В случаях использования сужающихся чистящих элементов диаметр основания должен быть не более 1,5 мм, более предпочтительно 0,5-1 мм, и наиболее предпочтительно не более 0,3 мм. Затем диаметр может уменьшаться в размере с расстоянием от головки 112. Предпочтительно, длина всего устройства 100 для ухода за полостью рта составляет не более 5 дюймов, более предпочтительно не более 4 дюймов и наиболее предпочтительно в диапазоне 2-4 дюйма.

Центральный участок головки 114, окруженный блоком 122 чистящих элементов, содержит углубление или полость для удержания разрывной гелевой капсулы или бусины 132. Гелевая капсула 132 заполнена материалом для ухода за полостью рта, например жидким раствором, для очистки или иного обеспечения пользы для здоровья полости рта пользователя. Материал для ухода за полостью рта может представлять собой зубной порошок, зубную пасту, гель для очистки зубов, полоскание для рта или подобное средство для чистки зубов или продукт для гигиены полости рта, или их сочетание. Гелевая капсула 132 является чувствительной к влаге и должна быть защищена от окружающей среды с высокой влажностью для недопущения преждевременного разрушения. Другими словами, гелевая капсула 132 или по меньшей мере ее участок может подвергаться разрушению при воздействии газообразной среды высокой влажности, поскольку было установлено, что влага в воздухе в условиях высокой влажности может разрушать целостность гелевой капсулы 132. Таким образом, необходимо упаковать устройство 100 для ухода за полостью рта таким образом, чтобы защитить гелевую капсулу 132 от влажности и жидкой влаги до использования.

Гелевая капсула 132 удерживает и наносит материал для ухода за полостью рта на чистящие зубы элементы 122 головки 112 устройства для ухода за полостью рта, и в конечном счете на зубы пользователя и/или поверхности тканей полости рта. Как было упомянуто выше, материал для ухода за полостью рта может представлять собой зубную пасту, гель, полоскание для рта или аналогичное средство для чистки зубов или продукт для гигиены полости рта, или их сочетание. Предпочтительно, гелевая капсула 132 представляет собой наполненную жидкостью гелевую капсулу, имеющую оболочку, содержащую хрупкие, тонкие стенки, которые легко прорываются или лопаются при трении о зубы. В предпочтительном варианте осуществления капсула 132 разрушается при воздействии влаги и, таким образом, растворяется при смешивании со слюной пользователя. Когда слюна пользователя разрушает и растворяет стенки капсулы 132, раствор для ухода за полостью рта, удерживаемый в них, выделяется. Хотя разрушаемость капсул 132 является желательной характеристикой для осуществления конечного применения устройства 100 для ухода за полостью рта потребителем, разрушение влагой гелевой капсулы 132 ставит проблемы, связанные с надлежащим сохранением целостности гелевой капсулы 132 во время производства, упаковки, транспортировки и демонстрации в магазинах розничной торговли.

Гелевая капсула 132 или по меньшей мере ее участок подвержена разрушению не только при непосредственном контакте с жидкой водой, но также при длительном воздействии газообразной среды, имеющей высокий уровень влажности. Было установлено, что высокая влажность окружающей среды может нарушать целостность гелевой капсулы 132 и вызывать преждевременный выход материала для ухода за полостью рта, или вызывать высыхание материала для ухода за полостью рта. Разумеется, конкретные уровни влажности и время воздействия, которые приводят к разрушению гелевой капсулы 132, определяются в каждом конкретном случае, с учетом таких факторов, как используемый тип гелевой капсулы 132, тип материала для ухода за полостью рта и термодинамический цикл, которому подвергается устройство 100 для ухода за полостью рта. Принимая во внимание вышеуказанное, требуется, чтобы гелевая капсула 132 (и потенциально все устройство 100 для ухода за полостью рта) была помещена в упаковку, которая образует герметизированную полость, в которую помещена по меньшей мере гелевая капсула 132 устройства 100 для ухода за полостью рта, таким образом защищая гелевую капсулу 132 от наружной влаги, которая может иметь вид газообразной среды с высокой влажностью или жидкой воды. В некоторых вариантах осуществления изолированная полость может быть герметизированной.

В одном предпочтительном варианте осуществления настоящего изобретения вся конструкция устройства 100 для ухода за полостью рта, включающего в себя головку 112, ручку 114 и зубочистку 116, формуется как одна единая конструкция, с использованием традиционного двухкомпонентного литьевого формования, обычно используемого в производстве устройств для ухода за полостью рта. Это обеспечивает возможность экономичного и быстрого производства устройства 100 для ухода за полостью рта. Хотя устройство 100 для ухода за полостью рта может быть выполнено в широком разнообразии размеров, форм и относительных размеров, предпочтительно, чтобы устройство 100 для ухода за полостью рта имело небольшие размеры, чтобы оно легко переносилось и могло использоваться скрытно. В одном варианте осуществления предпочтительно, чтобы головка 112 была достаточно небольшой, чтобы покрывать за один раз один зуб, и чтобы ручка 114 была по существу тоньше традиционных ручек, используемых в повседневных устройствах для ухода за полостью рта.

Поскольку предполагается, что устройство 100 для ухода за полостью рта должно быть небольшим и легким, в некоторых вариантах осуществления предпочтительно, чтобы устройство 100 для ухода за полостью рта весило не более 3 граммов. Небольшой размер позволяет устройству 100 для ухода за полостью рта полностью удерживаться в ладони взрослого пользователя. Головка 112 предпочтительно имеет размер, соответствующий размеру отдельного зуба или отдельного зуба и межзубных промежутков. Хотя головка 112 может быть выполнена любой подходящей формы, предпочтительна круглая или овальная форма, и максимальный боковой размер или диаметр - не более 13 мм, предпочтительно не более 12 мм и наиболее предпочтительно не более 11 мм. Разумеется, устройство 100 для ухода за полостью рта не ограничивается какими-либо определенными размерами и формами.

Следует понимать, что настоящее изобретение не ограничивается вышеописанным устройством 100 для ухода за полостью рта. Хотя упаковка по изобретению описана в сочетании со множеством устройств 100 для ухода за полостью рта, следует понимать, что другие устройства для ухода за полостью рта могут быть упакованы, как описано ниже. В некоторых вариантах осуществления изобретения упаковка никоим образом не ограничена конструкцией устройства 100 для ухода за полостью рта, если это не заявлено специально. В приведенном в качестве примера варианте осуществления устройство 100 для ухода за полостью рта, помещенное в упаковку, представляет собой устройство, являющееся одноразовым, имеет заранее нанесенный материал для ухода за полостью рта, и должно быть защищено от влаги. Однако в некоторых других вариантах осуществления в упаковку может быть помещена традиционная зубная щетка или любой другой тип устройства для ухода за полостью рта независимо от того, должно ли оно быть защищено от влаги и/или содержит заранее нанесенный материал для ухода за полостью рта. При использовании в настоящем документе, термин "заранее нанесенный" означает, что материал для ухода за полостью рта связан с устройством для ухода за полостью рта, когда оно упаковано для продажи.

На фиг. 3-5 совместно проиллюстрирована упаковка 300, содержащая множество устройств 100 для ухода за полостью рта. Упаковка 300 выполнена для недопущения влаги в подполости, содержащие устройства 100 для ухода за полостью рта так, чтобы заранее нанесенный материал для ухода за полостью рта, который находится в виде гелевой капсулы 132, был защищен от разрушения из-за влажности и/или влаги. Разумеется, в вариантах осуществления, в которых устройства для ухода за полостью рта, содержащиеся в упаковке 300, не нуждаются в защите от разрушения в результате действия влажности, упаковка 300 не должна быть герметизированной.

Упаковка 300 в целом содержит трубчатый корпус 301, имеющий кольцевую стенку 302, которая образует полость 305. В приведенном в качестве примера варианте осуществления кольцевая стенка 302 имеет циркулярный профиль поперечного сечения. Форма циркулярного поперечного профиля является предпочтительной, когда упаковка 300 выполнена для расположения в чашкодержателе транспортного средства. В таком варианте осуществления упаковка 300 предпочтительно имеет диаметр D₁, составляющий 60-80 мм. В некоторых других вариантах осуществления упаковка 300 может принимать сужающуюся форму (не показано) так, что диаметр D₁ упаковки 300 больше на верхнем конце 303 упаковки 300, чем на нижнем конце 304 упаковки 300, или наоборот. Разумеется, изобретение этим не ограничивается и в некоторых других вариантах осуществления профиль поперечного сечения кольцевой стенки 302 может быть почти любой формы, включающей в себя без ограничения прямоугольную, трапециевидную, овальную, треугольную или иные многоугольные формы.

Упаковка 300 содержит множество внутренних стенок 310, расположенных в полости 305. Внутренние стенки 310 разделяют полость 305 на множество подполостей 306. Каждая из подполостей 306 содержит верхний конец 308 и нижний конец 309. В приведенном в качестве примера варианте осуществления внутренние стенки 310 образуют сетку из прямолинейных стенок. Разумеется, изобретение этим не ограничивается и внутренние стенки 310 могут принимать любую другую форму, если только внутренние стенки 310 разделяют полость 305 на множество подполостей 306.

Исключительно на фиг. 4 более подробно проиллюстрирована прямолинейная сетка. Прямолинейная сетка представляет собой предпочтительный вариант осуществления внутренних стенок 310, поскольку при таком варианте максимальным является объем пространств полостей, которые могут использоваться, когда кольцевая стенка 302 имеет циркулярный профиль поперечного сечения. В приведенном в качестве примера варианте осуществления, в котором используется циркулярный профиль поперечного сечения кольцевой стенки 302, некоторые из подполостей 306 пустуют, поскольку они недостаточно велики для вмещения одного из устройств 100 для ухода за полостью рта. Однако, как рассмотрено выше, циркулярный профиль поперечного сечения предпочтителен, когда упаковка 300 хранится в чашкодержателе транспортного средства. В вариантах осуществления, в которых профиль поперечного сечения кольцевой стенки 302 является прямоугольным, внутренние стенки 310 могут иметь форму декартовской сетки для обеспечения максимального используемого пространства полости. Каждая из подполостей 306 может иметь одинаковый размер или отличающиеся размеры. Например, в вариантах осуществления, в которых в упаковке 300 хранятся различные типы устройств для ухода за полостью рта, каждая из подполостей 306 может иметь различный размер для хранения различных типов устройств для ухода за полостью рта. Проще говоря, число и размер подполостей 306 ни в коей мере не ограничивает настоящего изобретения во всех вариантах осуществления.

На фиг. 3-5 совместно представлено, что нижний конец 304 упаковки 300 закрыт дном 307. Дно 307 соединено с кольцевой стенкой 302 и каждой из внутренних стенок 310 так, чтобы герметизировать нижний конец 309 каждой из множества подполостей 306. Как более подробно описано ниже, в некоторых вариантах осуществления дно 307 представляет собой компонент, отдельный от кольцевой стенки 302 и внутренних стенок 310, и прикрепленный к кольцевой стенке 302 и внутренним стенкам 310 на более поздних стадиях процесса производства. Разумеется, изобретение этим не ограничивается и в некоторых других вариантах осуществления дно 307 может быть выполнено единым целым с другими компонентами упаковки 300.

В приведенном в качестве примера варианте осуществления в каждой из подполостей 306 расположено только одно устройство 100 для ухода за полостью рта. Таким образом, в таком варианте осуществления размеры поперечного сечения каждой из подполостей составляют приблизительно 6-20 мм, и более предпочтительно 10-15 мм. Разумеется, размер подполостей 306 может быть больше или меньше диапазонов значений, рассмотренных в настоящем документе, для вмещения больших или меньших по размеру устройств для ухода за полостью рта или для вмещения более одного устройства 100 для ухода за полостью рта.

Устройства 100 для ухода за полостью рта расположены в подполостях 306 так, что хвостовые участки 103 устройств 100 для ухода за полостью рта находятся смежно верхним концам 308 подполостей 306, а головные участки 104 устройств 100 для ухода за полостью рта расположены смежно нижним концам 309 подполостей 306. Расположение устройств 100 для ухода за полостью рта в подполостях 306 таким образом обеспечивает более легкое захватывание устройств 100 для ухода за полостью рта пользователем для извлечения из подполостей 306, как более подробно описано ниже. Разумеется, изобретение не ограничивается конкретным расположением устройств 100 для ухода за полостью рта в подполостях 306, если иное специально не указано.

Упаковка 300 содержит пленку 320, которая герметизирует верхние концы 308 каждой из множества подполостей 306. Более конкретно, пленка 320 прикрепляется к верхнему краю 312 кольцевой стенки 302 и верхнему краю 311 внутренних стенок 310. Таким образом, сочетание кольцевой стенки 302, внутренних стенок 310, дна 307 и пленки 320 создает такие условия в каждой из множества подполостей 306, что каждая подполость 306 герметизирована от других подполостей 306 и среды внешней упаковки 300, например, окружающей газообразной среды. Создание условий в каждой из множества подполостей 306, которая герметизирована от каждой другой подполости 306, способствует сохранению свободной от влаги окружающей среды в каждой из подполостей 306 до использования конкретного устройства 100 для ухода за полостью рта, расположенного в этой подполости 306. В некоторых вариантах осуществления подполость 306 является герметизированной.

Пленка 320 представляет собой предпочтительно тонкий лист материала, который закрывает весь верхний конец 303 упаковки 300, таким образом также закрывая верхние концы 308 каждой из подполостей 306. Пленка 320 может представлять собой, например, без ограничения, слоистый материал, фольгу, вощеную бумагу или пластиковый лист. Пленка 320 является предпочтительно гибкой, но в некоторых вариантах осуществленя может быть жесткой. Кроме того, для пленки 320 могут использоваться любые другие материалы, которые могут герметизировать верхние концы 308 каждой из подполостей 306, как известно специалистам в данной области техники. Пленка 320 может прикрепляться к верхним краям (или поверхностям) трубчатого корпуса 301 любыми средствами, включающими в себя приклеивание, термоскрепление, статическое крепление, крепление на основе трения или их сочетания.

В одном варианте осуществления пленка 320 представляет собой по существу прозрачный материал. За счет создания пленки 320 из прозрачного материала пользователь может легко видеть через пленку 320 каждую из подполостей 306 для определения, находится ли в ней устройство 100 для ухода за полостью рта. Возможность для пользователя видеть через пленку 320 может также обеспечить пользователю возможность выбрать устройство 100 для ухода за полостью рта по своему желанию для извлечения в тех вариантах осуществления, в которых в упаковке 300 хранятся различные типы устройств для ухода за полостью рта. Однако изобретение этим не ограничивается и пленка 320 может быть полупрозрачной или непрозрачной. Кроме того, пленка 320 может быть раскрашена любым желаемым образом, включающим в себя один цвет или узорчатую цветную композицию. В некоторых вариантах осуществления узорчатая цветная композиция, состоящая из различных по цвету пленочных сегментов 321, может указывать пользователю различные типы устройств для ухода за полостью рта, хранящиеся в упаковке 300.

Пленка 320 разделена на множество пленочных сегментов 321, которые могут отделяться друг от друга. Пленочные сегменты 321 не ограничиваются вариантом осуществления, содержащим единственную пленку, которая впоследствии разделяется на сегменты, но также включает в себя варианты осуществления, в которых полностью отдельные и раздельные сегменты пленки 320 применяются по отдельности. В одном варианте осуществления пленочные сегменты 321 могут быть единой пленкой, покрывающей весь верхний конец 303 упаковки 300, которая впоследствии разделяется на пленочные сегменты 321 посредством предварительно ослабленных участков 322 на пленке 320. Независимо от того, как образованы пленочные сегменты 321, пленочные сегменты 321 вместе образуют пленку 320. Кроме того, следует понимать, что верхний конец 308 каждой из подполостей 306 герметизирован соответствующим одним из пленочных сегментов 321.

Пленка 320 соединяется с упаковкой 300 так, чтобы мог быть получен доступ к одной из подполостей 306, при этом другие подполости 306 оставались бы герметизированными друг от друга и внешней среды. Для получения доступа к одной из подполостей 306 пленочный сегмент 321, герметизирующий конкретную подполость 306, должен быть удален, вскрыт или открыт иным образом так, чтобы подполость 306 больше не была покрыта или герметизирована пленочным сегментом 321. В некотором варианте осуществления пленочный сегмент 321 герметизирует подполость 306. В приведенном в качестве примера варианте осуществления предварительно ослабленные участки 322, разделяющие пленку 320 на пленочные сегменты 321, представляют собой участки пленки 320 между смежными пленочными сегментами 321. В частности, предварительно ослабленные участки 322 пленки 320 представляют собой участки пленки 320, которые покрывают и прикрепляются к верхним краям 311 внутренних стенок 310 между смежными пленочными сегментами 321. В приведенном в качестве примера варианте осуществления пленка 320 также имеет предварительно ослабленный участок 322, покрывающий верхний край 312 кольцевой стенки 310. Однако в некоторых других вариантах осуществления участок пленки 320, покрывающий верхний край 312 кольцевой стенки 310, не является предварительно ослабленным. Предварительно ослабленные участки 322 могут представлять собой перфорированные швы, термоослабленные швы или штанцованные швы, расположенные между смежными пленочными сегментами 321.

Как рассмотрено выше, для обеспечения доступа в одну из подполостей 306 для извлечения помещенного в нее устройства 100 для ухода за полостью рта необходимо выполнить манипулирование пленочным сегментом 321, герметизирующим эту конкретную подполость 306. Манипулирование пленочным сегментом 321 включает в себя удаление или вскрытие пленочного сегмента 321 или иное создание отверстия в пленке 320 в области пленочного сегмента 321, покрывающего конкретную подполость 306 так, что подполость 306 оказывается больше не покрыта пленочным сегментом 321. Благодаря ослабленным участкам 322 пленочные сегменты 321 легко вскрываются или удаляются. В частности, когда сила F прилагается к отдельному пленочному сегменту 323 из множества пленочных сегментов 321, который закрывает отдельную подполость 316 из множества подполостей 306, пленка 320 разрушается вдоль предварительно ослабленных участков 322, окружающих выбранный пленочный сегмент 323. А потому выбранный пленочный сегмент 323 становится отделенным от остальной пленки 320 и образуется проход из внешней среды в выбранную подполость 316, которая была герметизирована выбранным пленочным сегментом 323. Следует понимать, что сила F предпочтительно представляет собой силу пальца пользователя, нажимающего на выбранный пленочный сегмент 323. Однако изобретение этим не ограничивается и сила F может быть получена путем прижатия объекта к выбранному пленочному сегменту 323 или любым другим способом, известным специалистам в данной области техники.

В некоторых других непроиллюстрированных вариантах осуществления каждый пленочный сегмент 321 может иметь соответствующий язычок, за который может взяться пользователь. В таких вариантах осуществления, когда пользователь желает получить доступ к выбранной подполости 316, пользователь захватывает язычок и тянет выбранный пленочный сегмент 323 от подполости для обеспеченя прохода в выбранную подполость 316. Независимо от того, как манипулируют выбранным пленочным сегментом 323 для создания прохода в выбранную подполость 316, как только выбранная подполость 316 открыта, устройство 100 для ухода за полостью рта, расположенное в выбранной подполости 316, становится доступным. По существу, пользователь сможет захватить устройство 100 для ухода за полостью рта и извлечь его из выбранной подполости 316 для использования. Как рассмотрено выше, предпочтительно, чтобы хвостовой участок 103 устройства 100 для ухода за полостью рта располагался смежно верхним концам 308 подполостей 306. Поскольку хвостовой участок 103 устройств 100 для ухода за полостью рта меньше головных участков 104, это упрощает захват устройства 100 для ухода за полостью рта пользователем и извлечение его из подполости 306.

После того как пользователь захватил устройство 100 для ухода за полостью рта и извлек его из соответствующей подполости 306, пользователь может использовать устройство для ухода за полостью рта для очистки полости рта. Гелевая капсула 132 при использовании разрывается или в результате растворения слюной пользователя или путем прокалывания зубами пользователя, и зубы пользователя и другие поверхности полости рта получают пользу от содержимого гелевой капсулы 132. В некоторых вариантах осуществления, как рассмотрено выше, устройство 100 для ухода за полостью рта предназначено для одноразового использования и, следовательно, утилизируется. Таким образом, после использования пользователь может выбросить устройство 100 для ухода за полостью рта посредством возврата устройства 100 для ухода за полостью рта обратно в выбранную подполость 316, из которой оно было взято. А потому упаковка 300 может использоваться как контейнер для хранения устройств 100 для ухода за полостью рта до использования и как мусорная корзина для выбрасываемых устройств 100 для ухода за полостью рта после использования. Если упаковка 300 является подходящей по размеру и выполнена с возможн
