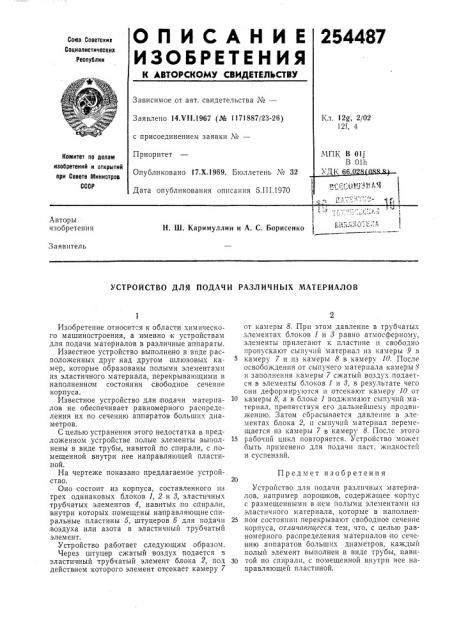

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветсккк

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.VI (.1967 (№ 1171887/23-26) с присоединением заявки ¹â€”

Приоритет

Опубликовано 17.Х.1969. Бюллетень М 32

Дата опубликования описания 5.III.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР!

Авторы изобретения

H. Ш. Каримуллин и А. С. Борисенко

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Изобретение относится к области химического машиностроения, а именно к устройствам для подачи материалов в различные аппараты.

Известное устройство выполнено в виде расположенных друг над другом шлюзовых камер, которые образованы полыми элементами из эластичного материала, перекрывающими в наполненном состоянии свободное сечение корпуса.

Известное устройство для подачи материалов не обеспечивает равномерного распределения их по сечению аппаратов больших диаметров.

С целью устранения этого недостатка в предложенном устройстве полые элементы выполнены в виде трубы, навитой по спирали, с помещенной внутри нее направляющей пластиной, На чертеже показано предлагаемое устройст.во.

Оно состоит из корпуса, составленного из трех одинаковых блоков 1, 2 и 8, эластичных трубчатых элементов 4, навитых по спирали, внутри которых помещены направляющие спиральные пластины б, штуцеров б для подачи ,воздуха или азота в эластичный трубчатый элемент.

Устройство работает следующим образом.

Через штуцер сжатый:воздух подается и эластичный трубчатый элемент блока 2, под действием которого элемент отсекает камеру 7 от камеры 8. При этом давление в трубчатых элементах блоков I и 3 равно атмосферному, элементы прилегают к пластине и свободно пропускают сыпучий материал из камеры 9 в

5 камеру 7 и из камеры 8 в камеру 10. После освобождения от сыпучего материала камеры 8 и заполнения камеры 7 сжатый воздух подается в элементы блоков 1 и 8, в результате чего

GHH деформируются и отсекают камеру 10 от

10 камеры 8, а в блоке 1 поджимают сыпучий материал, препятствуя его дальнейшему:продвиженшо. Затем сбрасывается давление в элементах блока 2, и сыпучий материал перемещается из камеры 7 в камеру 8. После этого

15 рабочий цикл повторяется. Устройство можег быть применено для подачи паст, жидкостей и суспензий.

Предмет изобретения

Устройство для подачи различных материалов, например порошков, содержащее корпус с размещенными в нем полыми элементами из эластичного материала, которые в наполнен25 ном состоянии перекрывают свободное сечение корпуса, отличпющееся тем, что, с целью равномерного распределения материалов по сечению аппаратов больших диаметров, каждый полый элемент выполнен в виде трубы, иави30 той по спирали, с помещенной внутри нее направляющей пластиной.

254487

А -А

Составитель P. М. Горяинова

Техред Л. В. Куклина

Корректор О. И. Усова

Редактор E. П. Хорина

Типография, пр. Сапунова, 2

Заказ 424/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5
