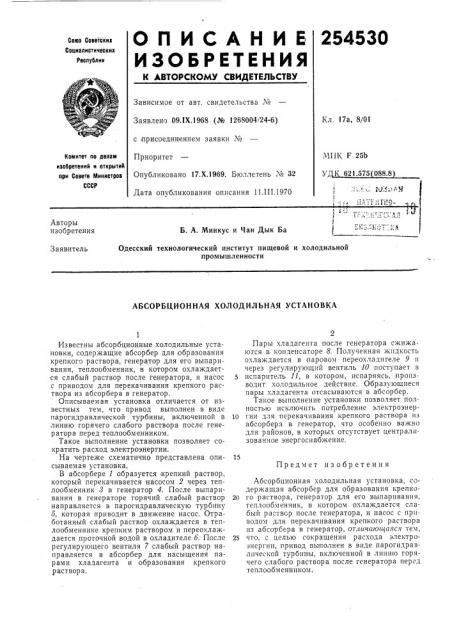

0 П И С А Н И Е 254530

ИЗОБРЕТЕНИЯ

К ABTOPCKObAY CBHPETEJlbCTBY

Союа Соеетскик

Социалистическик

Республик

Зависимое от авт. свидетельства М

Кл. 17а, 8/01

Заявлено 09.IX.1968 (№ 1268004/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 17.Х.1969. Бюллетень ¹ 32

Дата опубликования описания 11.III.1970

М11К F 25b

У 1 621.575 088.8

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. А. Минкус и Чан Дык Ба

Одесский технологический институт пищевой и холодильной промышленности

Заявитель

АБСОРБЦИОННАЯ ХОЛОДИЛЪНАЯ УСТАНОВКА

Предмет изобретения

Известны абсорбционные холодильные установки, содержащие абсорбер для образования крепкого раствора, генератор для его выпаривания, теплообменник, в котором охлаждается слабый раствор после генератора, и насос с приводом для перекачивания крепкого раствора из абсорбера в генератор.

Описываем ая установка отличается от известных тем, что привод выполнен в виде парогидравлической турбины, включенной в линию горячего слабого раствора после генератора перед теплообменником.

Такое втяполнение установки позволяет сократить расход электроэнергии.

На чертеже схематично представлена описываемая установка.

В абсорбере 1 образуется крепкий раствор, который перекачивается насосом 2 через теплообменник 8 в генератор 4. После выпаривания в генераторе горячий слабый раствор направляется в парогидравлическую турбину б, которая приводит в движение насос. Отработанный слабый раствор охлаждается в теплообменнике крепким раствором и переохлаждается проточной водой в охладителе б. После регулирующего вентиля 7 слабый раствор направляется в абсорбер для насыщения парами хладагента и образования крепкого р аст вор а.

Пары хладагента после генератора сжижаются в конденсаторе 8. Полученная жидкость охлаждается в паровом переохладптеле 9 и через регулирующий вентиль 10 поступает в испаритель 11, в котором, испаряясь, лропзводит холодильное действие. Образующиеся пары iëàäàãåíòà отсасываются в абсорбер.

Такое выполнение установки позволяет полностью исключить потребление электроэнер10 гии для перекачивания крепкого раствора из абсорбера в генератор, что особенно важно для районов, в которых отсутствует централизованное энергоснабжение.

Абсорбционная холодильная установка, содержащая абсорбер для образования крепко20 го раствора, генератор для его выпаривания, теплообменник, в котором охлаждается слабый раствор после генератора, и насос с приводом для перекачивания крепкого раствора из аосорсера в генератор, отличающпяся тем, 25 что, с целью сокращения расхода электроэнергии, привод выполнен в виде парогидравлической турбины, включенной в линшо горячего слабого раствора после генератора перед теплообменником.

254530

Составитель Р. Данилов

Редактор А. Ю. Лейсоченко Техред Л. В. Куклина Корректор Т. А. Абрамова

Заказ 425/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4(Ь
