Реферат

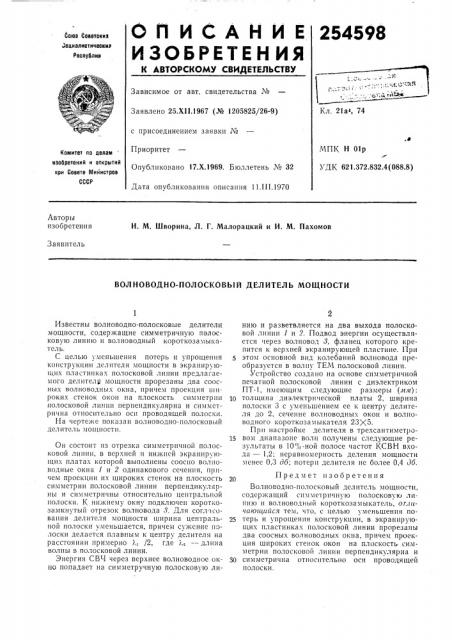

ОП ЙСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

254598

Союз Соввтскив оциалистическиа

Республик

Зависимое от авт. свидетельства ¹

Кл. 21а4, 74

Заявлено 25.Xll.1967 (№ 1205825/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.Х.1969. Бюллетень ¹ 32

i >nI< Н 01р

УД К 621.372.832.4 (088.8) Комитет по лвлам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 11.III.1970

Авторы изобретения

И. М. Шворина, Л. Г. Малорацкий и И. М. Пахомов

Заявитель

ВОЛНОВОДНО-ПОЛОСКОВЫЙ ДЕЛИТЕЛЬ МОЩНОСТИ

Известны волноводно-полосковые делители мощности, содержащие симметричную полосковую линию и волноводный короткозамыкател ь.

С целью уменьшения потерь и упрощения конструкции делителя мощности в экранирующих пластинках полосковой линии предлагаемого делителр мощности прорезаны два coocIlblx волноводных окна, причем проекция широких стенок окон на плоскость симметрии полосковой линни перпендикулярна и симметрична относительно оси проводящей полоски.

На чертеже показан волноводно-полосковый делитель мощности.

Он состоит из отрезка симметричной полосковой линии, в верхней и нижней экраннрующих платах которой выполнены соосно волноводные окна 1 и 2 одинакового сечения, причем проекции их широких стенок на плоскость симметрии полосковой линии перпендикулярны и симметричны относительно центральной полоски. К нижнему окну подключен короткозамкнутый отрезок волновода 8. Для согласования делителя мощности ширина центральной полоски уменьшается, причем сужение полоски делается плавным к центру делителя на расстоянии примерно 1,: /2, где . — длина волны в полосковой линии.

Энергия СВЧ через верхнее волноводное окIIQ попадает на симметручную полосковую лиHHIo и разветвляется на два выхода полосковой линии 1 и 2. Подвод энергии осуществляется через волновод 8, фланец которого крепится к всрхнеи экранирующей пластине. При этом основной вид колебаний волновода преобразуется в волну ТЕМ полосковой линии.

Устройство создано на основе симметричной печатной полосковой линии с диэлектриком

ПТ-1, имеющим следующие размеры (лл );

1О толщина диэлектрической платы 2, ширина полоски 3 с уменьц|ением ее и центру делителя до 2, сечение волноводных окон и волноводного короткозамыкателя 23р, 5.

При настройке делителя в трехсантиметро15 вом диапазоне волн получены следующие результаты в 10 Уп-ной полосе частот КСВН входа — 1,2; неравномерность деления мощности менее 0,3 дб; потери делителя не более 0,4 дб.

Предмет изобретения

Волноводно-полосковый делитель мощности, содержащий симметричную полоскову о линию и волноводный короткозамыкатель, or Ièчаюи1ийся тем, что, с целью уменьшения по25 терь и упрощения конструкции, в экраннрующих пластинках полосковой линии прорезаны два соосных волноводных окна, причем проекция шир01 их стенок ОкОн на плоскость симметрии полосковой линии перпендикулярна и

30 симметрична относительно оси проводящей полоски.

254598

/

f Ф

Ъ"
