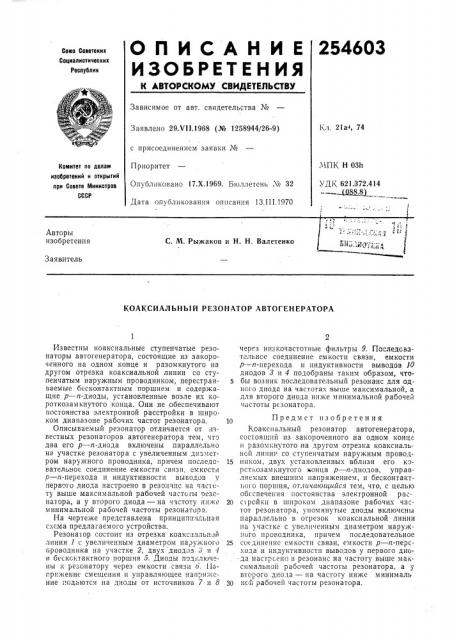

О П И С А Н И Е 254603
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
1хл. 21а, 74
Заявлено 29.V11.1968 (№ )258944/26-9) с присоединением заявки №
Приоритет
Опубликовано 17.Х.1969. Бюллетень № 32
Дата опубликования описания 13.111.1970
МПК Н 03h
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДЫ 621.372.414 (Я8.8}
Авторы изобретения
С. М. Рыжаков и Н. Н. Валетенко
Заявитель
КОАКСИАЛЬНЫЙ РЕЗОНАТОР АВТОГЕНЕРАТОРА
Известны коаксиальные ступенчатые резонаторы автогенератора, состоящие из закороченного на одном конце и разомкнутого на другом отрезка коаксиальной линии со ступенчатым наружным проводником, перестраиваемые бесконтактным поршнем и содержащие р — n-диоды, установленные возле их короткозамкнутого конца. Они не обеспечивают постоянства электронной расстройки в широком диапазоне рабочих частот резонатора.
Описываемый резонатор отличается от известных резонаторов автогенератора тем, что два его р — n-диода включены параллельно на участке резонатора с увеличенным диаметром наружного проводника, причем последовательное соединение емкости связи. емкости р — и-перехода и индуктивности выводов у первого диода настроено в резонанс на част»T) вып е максимальной рабочей частоты резснатора, а у второго диода — на частоту ниже минимальной рабочей частоты резонатора.
На чертеже представлена принципиальная схгма предлагаемого устройства.
Резонатор состоит из отрезка коаксиальной линии 1 с увеличенным диаметром наружного проводника на участке 2, двух диодов д и 4 и бескrктактного поршня 5. Диоды подт:.лючены к ре;:0íàòîðó через емкости связи 6. Ilàгряжение смещения и управляющее напряжение подаются на диоды от источников 7 и 8 через низкочастотные фильтры 9. Последсвзтельное соединение емкости связи, емкости р — и-перехода н индуктивности выводов 10 диодов 8 и 4 подобраны таким образом, чтобы возник последовательный резонанс для одного диода на частотах выше максимальной, а для второго диода ниже минимальной рабочей частоты резонатора.
Предмет изобретения
Коаксиальный резонатор автогенератора, состоящий из закороченного на одном конц и разомкнутого:на другом отрезка коаксиальнсй линии со ступенчатым наружным провод15 ником, двух установленных вблизи его корсткозамкнутого монца р — n-диодов, управляемых внешним напряжением, и бесконтактFioi0 поршня, от,шчающийсч тем, что, с целью обеспечения постоянства электронной рас20 стройки в широком диапазоне рабочих частот резонатора, упомянутые диоды включены параллельно в отрезок коаксиальной линии на участке с увеличенным диаметром наружного проводника, причем последовательное
25 соединение емкости связи, емкости р — а-перехода и индуктивностн выводов у первого дио-да настрсено в резонанс на частоту выше максимальной рабочей частоты резонатора, а у второго диода — на частоту ниже минималь
30 ной рабочей частоты резонатора.
