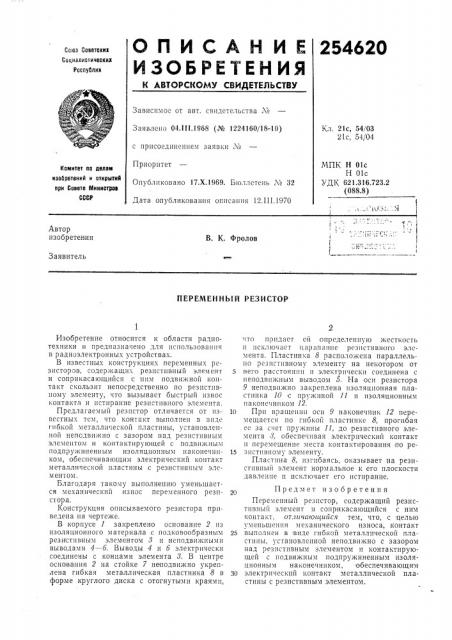

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

254620

Сааз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл, 21с, 54/03

2Ic, 54/04

Заявлено 04.lll.1968 (¹ 1224160/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 17.Х.1969. Бюллетень ¹ 32

Дата опубликования описания 12.III.1970

Л !ПК Н Olc

Н Оlс

УДК 621.316.723.2 (088.8) Комитет пс делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. К. Фролов

Заявитель

ПЕРЕМЕННЫЙ РЕЗИСТОР

Изобретение относится к области радиотехники и предназначено для использования в радиоэлектронных устройствах.

В известных конструкциях переменных резисторов, содержащи: резистивный элемент и соприкасающийся с ннм подвижной контакт скользит непосредственно по резистивному элементу, что вызывает быстрый износ контакта и истирание резистпвного элемента.

Предлагаемый резистор отличается от известных тем, что контакт выполнен в виде гиокой металли:еской пластины, установленной неподвижно с зазором над резистивным элементом и контактирующей с подвижным подпружиненным изоляционным наконечником, обеспечивающим электрический контакт металлической пластины с резистивным элементом.

Благодаря такому выполненшо уменьшаетсл механический износ переменного резистора.

Конструкция описываемого резистора приведена на чертеже.

B корпусе 1 закреплено основание 2 из изоляционного материала с подковоооразным резистивным элементом 8 и неподвижными выводами 4 — б. Выводы 4 и б электрически соединены с концами элемента 3. В центре основания 2 на стойке 7 неподвижно укреплена гибкая металлическая пластинка 8 в форме круглого диска с отогнутыми краями, что придаст сй определенную жесткость и исключает царапанне резистивного элемента. Пластинка 8 расположена параллельно резпстивному элементу на некотором от него расстоянии и электрически соединена с неподвижным выводом б. На ос» резистора

9 неподвижно закреплена изоляционная пластинка 10 с пружиной 11 и изоляционным наконечником 12.

10 Прп вращешш осп 9 наконечник 12 перемещается по гибкой пластинке 8, прогибая ее за счет пружины 11, до резпстивного элемента 3, обеспе гивая электрический контакт и перемещение места контактирования по ре15 зистивному элементу.

Пластина 8, изгибаясь, оказывает на резистнвный элемент нормальное к его плоскости давление и исключает его истпранпе.

Предмет изобретения

Переменный резистор, содержащий резистивный элемент и соприкасающийся с ним контакт, от.шчпющийся тем, что, с целью уменьи енпя механического износа, контакт

25 выполнен в виде гибкой металлической пластины, установленной неподвижно с зазором над резпстивным элементом и контактирующей с подвижным подпружиненным изоляционным наконечником, обеспечивающим

30 электрический контакт металлической пластины с резистивным элементом.
