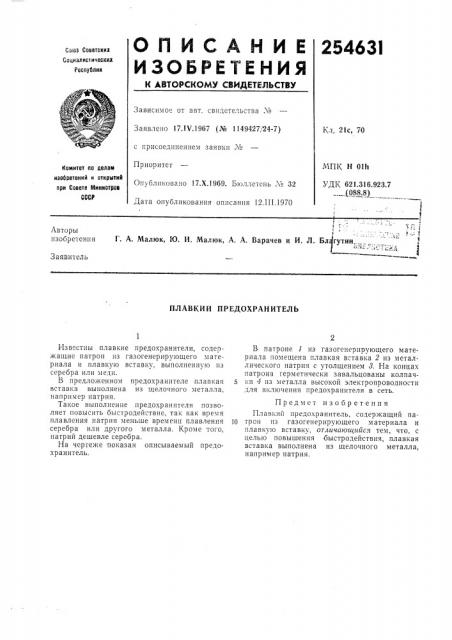

ОПе1CАНИЕ 25463I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссяз Советскиа

Социалистических

Республик

Зависимое от авт. свидетельства ЛЬ

Заявлено 17.1 V.1967 (Л 1149427/24-7) Кл. 21с, 70 с присоединением заявки ¹

Пр нор итет

Опубликовано 17.Х.1969. Бюллетень ¹ 32

Дата опубликования описания 12.III.1970

МПК Н 01h

Комитет па делам иаобретений и открытий при Совете Миииотров

СССР

УДК 621.316.923.7

{088.8) 1 !

Г. А. Малюк, Ю. И. Малюк, А, А. Варачев и И. Л. Бл гутин, j

Авторы изобретения

Заявитель

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

Известны плавкие предохранители, содержащие патрон из газогенерирующего материала и плавкую вставку, выполненную нз серебра нли меди.

В предложенном предохранителе плавкая вставка выполнена из щелочного металла, например натрия.

Такое выполнение предохранителя позволяет повысить быстродействие, так как время плавления натрия меньше времени плавления серебра или другого металла. Кроме того, натрий дешевле серебра.

На чертеже показан описываемый предохранитель.

В патроне 1 из газогенерирующего материала помещена плавкая вставка 2 из металлического натрия с утолщением 8. На концах патрона герметически завальцованы колпач5 ки 4 из металла высокой электропроводности для включения предохранителя в сеть.

Предмет изобретения

Плавкий предохранитель, содержащий па10 трон пз газогенерирующего материала и плавкую вставку, отличающийся тем, что, с целью повышения быстродействия, плавкая вставка выполнена из щелочного металла, например натрия.

Составитель В. Мясникова

Редактор А. Ю. Пейсочеико Техред T. П. Курилко Корректор Р. И. Крючкова

Заказ 483/13 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
