Реферат

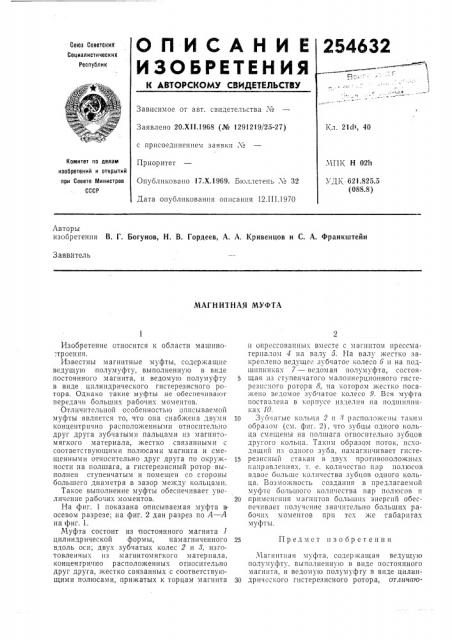

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства хне

Заявлено 20.Х11.1968 (№ 1291219/25-27) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 17.Х,1969. Б1оллстень ¹ 32

Дата опубликования описания 12.III.1970

Авторы изобретения В. Г. Богунов, Н, В. Гордеев, А. А. Кривенцов и С. А. Франкштейн

Заявитель

МАГНИТНАЯ МУФТА с) 25 Предмет изобретения

Изобретение относится к области машино:троения.

Известны магнитные муфты, содержащие ведущую полумуфту, выполненную в виде постоянного магнита, и ведомую полумуфту в виде цилиндрического гистерезисного ротора. Однако такие муфты не обеспечпва1от передачи больших рабочих моментов.

Отличительной особенностью описываемой муфты является то, что она снабжена двумя концентрично расположенными относительно друг друга зубчатыми пальцами из магннтомягкого материала, жестко связанными с соответствующими полюсами магнита и смещенными относительно друг друга по окружности на полшага, а гистерезисный ротор выполнен ступенчатым и помещен со стороны большего диаметра в зазор между кольцами.

Такое выполнение муфты обеспечивает увеличение рабочих моментов.

На фиг. 1 показана описываемая муфта восевом разрезе; на фиг. 2 дан разрез по 1 — Л на фиг. 1.

Муфта состоит из постоянного магнита 1 цилиндрической формы, намагниченного вдоль оси; двух зубчатых колес 2 и 8, изготовленных из м агнитом ягкого материала, конценгрично расположенных относительно друг друга, жестко связанных с соответствующими полюсами, прижатых к торцам магнита и опрессованных вместе с магнитом прессматерпалом 4 на валу 5. На валу жестко закреплено ведущее зубчатое колесо 6 и на подшипниках 7 — ведом ая полумуфта, состоящая из ступенчатого малопнерцнонного гистерез ясного ротора 8, 11а 1 отором H

10 Зт осlсlтыс колу»1а 2 11 с Расположены т

20 применения магнитов больших энертчш обеспечивает получение значптельно больших рабочих моментов при тех же габаритах муфты.

Магнитная муфта, содержащая везущую полумуфту. выполненную в виде постоянного магнита, и ведомую полумуфту в виде цилин30 дрического гистерезнсного ротора, отличпю254632 фиг 1

4 иг 2

Составитель И. Злотиик

Редактор Л. Г. Герасимова Техред T. П. Курилко Корректор P. И. Крючкова

Заказ 463,34 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 и(Ояся "(ем, что, с цель!О увел!1чения раоочих моментов, она снабжена двумя, концентрично расположенными относительно друг друга зубчатыми кольцами из магнитомягкого материала, жестко связанными с соответствующими полюсами магнита и смещенными относительно друг друга по окружности на полшага, а гистерезисный ротор выполнен ступенчатым и помещен со стороны большего

5 диаметра в зазор между кольцами.
