Патент ссср 254645
Иллюстрации
Реферат

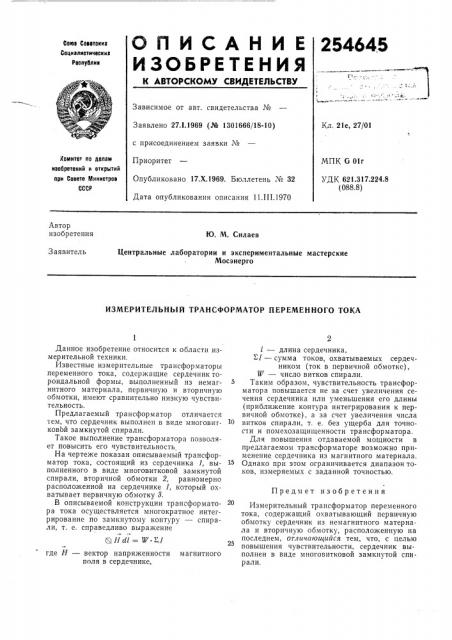

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
254645
Сома Соеетокив
Социалиотическив
Реопублии
Зависимое от авт. свидетельства №
Кл. 21е, 27/01
Заявлено 27.1.1969 (№ 1301666/18-10) с присоединением заявки ¹
Приоритет
Опубликовано 17.Х.1969. Бюллетень ¹ 32
Дата опубликования описания 11.III.1970
Хомитет по делам изобретений и открытий при Совете Министров
СССР
МПК G 01г
УДК 621.317.224.8 (088.8) Автор изобретения
Ю. M. Силаев
Заявитель
Центральные лаборатории и экспериментальные мастерские
Мосэнерго
ИЗМЕРИТЕЛЬНЫЙ ТРАНСФОРМАТОР ПЕРЕМЕННОГО ТОКА
Предмет изобретения
Данное изобретение относится к области измерительной техники.
Известные измерительные трансформаторы переменного тока, содержащие сердечник тороидальной формы, выполненный из немагнитного материала, первичную и вторичную обмотки, имеют сравнительно низкую чувствительность.
Предлагаемый трансформатор отличается тем, что сердечник выполнен в виде многовитковой замкнутой спирали.
Такое выполнение трансформатора позволяет повысить его чувствительность
На чертеже показан описываемый трансформатор тока, состоящий из сердечника 1, выполненного в виде многовитковой замкнутой спирали, вторичной обмотки 2, равномерно расположенной на сердечнике 1, который охватывает первичную обмотку 3.
В описываемой конструкции трансформатора тока осуществляется многократное интегрирование по замкнутому контуру — спирали, т. е. справедливо выражение
QHdl = W- ° Zf где Н вЂ” вектор напряженности магнитного поля в сердечнике, l — длина сердечника, l — сумма токов, охватываемых сердечником (ток в первичной обмотке), W — число витков спирали.
Таким образом, чувствительность трансформатора повышается не за счет увеличения сечения сердечника или уменьшения его длины (приближение контура интегрирования к первичной обмотке), а за счет увеличения числа витков спирали, т. е. без ущерба для точности и помехозащищенности трансформатора.
Для повышения отдаваемой мощности в предлагаемом трансформаторе возможно применение сердечника из магнитного материала.
Однако при этом ограничивается диапазон токов, измеряемых с заданной точностью.
Измерительный трансформатор переменного тока, содержащий охватывающий первичную обмотку сердечник из немагнитного материала и вторичную обмотку, расположенную на последнем, отличающийся тем, что, с целью повышения чувствительности, сердечник выполнен в виде многовитковой замкнутой спирали.
254645
Составитель T. И. Веремейкина
Редактор С. И. Хейфиц Техред Т. П. Курилко Корректор С. А. Кузовенкова
Заказ 464/12 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва К-35, Ргушская наб., д. 4/5
Типография, пр. Сапунова, 2
