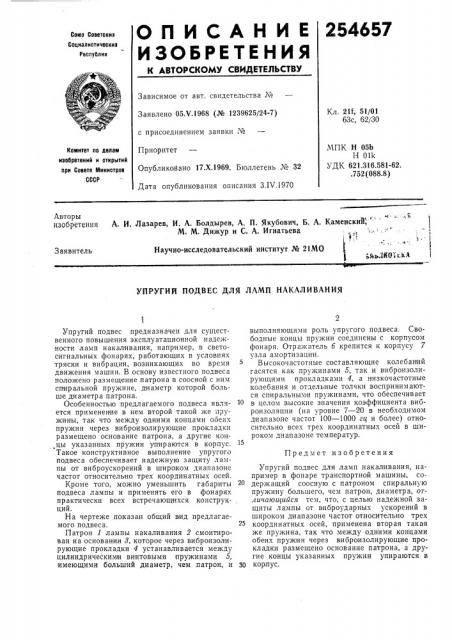

УПРУГИЙ ПОДВЕС ДЛЯ ЛАМП НАКАЛИВАНИЯ

Предмет изобретения

Упругий подвес предназначен для существенного повышения эксплуатационной наде>кности ламп накаливания, например, в светосигнальных фонарях, работающих в условиях тряски и вибрации, возникающих во время движения машин. В основу известного подвеса положено размещение. патрона в соосной с ним спиральной пружине, диаметр которой больше ди аметр а патрона.

Особенностью предлагаемого подвеса является применение в нем второй такой же пружины, так что между одними концами обеих пружин через виброизолирующие прокл адки размещено основание патрона, а другие концы указанных пружин упираются в корпус.

Такое конструктивное выполнение упругого подвеса обеспечивает надежную защиту лампы от виброускорений в широком диапазоне частот относительно трех координатных осей.

Кроме того, можно уменьшить габариты 20 подвеса лампы и применять его в фонарях практически всех встречающихся конструкций.

На чертеже показан общий вид предлагаемого подвеса. 25

Патрон 1 лампы накаливания 2 смонтирован на основании 8, которое через виброизолирующие прокладки 4 устанавливается между цилиндрическими винтовыми пружинами 5, имеющими больший диаметр, чем патрон, и 30 выполняющими роль упругого подвеса. Свободные концы пружин соединены с корпусом фонаря. Отражатель б крепится к корпусу 7 узла амортизации.

Высокочастотные составляющие колебаний гасятся как пружинами 5, так и виброизолирующими прокладками 4, а низкочастотные колебания и отдельные толчки воспринимаются спиральными пружинами, что обеспечивает в целом высокие значения коэффициента виброизоляции (на уровне 7 — 20 в необходимом диапазоне частот 100 †10 гц и более) относительно всех трех координатных осей в широком диапазоне температур.

Упругий подвес для ламп накаливания, например в фонаре транспортной машины, содержащий соосную с патроном спиральную пружину большего, чем патрон, диаметра, отличающийся тем, что, с целью надежной защиты лампы от виброударных ускорений в широком диапазоне частот относительно трех координатных осей, применена вторая такая же пружина, так что между одними концами обеих пружин через виброизолирующие прокладки размещено основание патрона, а другие концы указанных пружин упираются в кор,пус.
