Регулируемый по высоте половой водослив с соединительным кольцом, снабженным каналом для отвода воды

Регулируемый по высоте половой водослив с соединительным кольцом, снабженным каналом для отвода воды

Иллюстрации

Показать все

Реферат

Область техники

Изобретение относится к соединительному кольцу для половых водосливов, предназначенных как для внутренних, так и для находящихся вне дома площадок, на которых нужно удалять воду с пола. Водослив связан с решетчатой насадкой или водоотводом, снабженным опорным кольцом, соответствующим типу чистого пола.

Уровень техники

Корпуса половых водосливов устанавливаются в бетонные полы или потолочные конструкции. Обычно с фланцем корпуса водослива скрепляется водонепроницаемое уплотнение. Корпус водослива снабжается решетчатой насадкой или половым водоотводом с решеткой, выполненной с возможностью удаления воды с поверхности. Соединение между корпусом и насадкой или водоотводом в настоящее время выполняется с использованием водонепроницаемого кольцевого уплотнения. Если возникает необходимость спуска воды с поверхности водонепроницаемого уплотнения, то вносится изменение путем использования дренажного кольца. Недостатком при соединении с кольцевым уплотнением является трудность установки по высоте всухую насадки относительно корпуса водослива и уровня чистового пола. Кроме того, трудно проконтролировать правильность позиционирования кольцевого уплотнения. Другой недостаток состоит в необходимости выбора кольца ограниченного назначения, то есть или кольцевого уплотнения, или дренажного кольца.

Раскрытие изобретения

Вышеупомянутые недостатки могут быть устранены за счет соединительного кольца для полового слива, закрепленного между корпусом водослива и дренажной насадкой, причем согласно изобретению выполненное из упругого материала соединительное кольцо снабжено в своей верхней части уплотнительной манжетой на наружной поверхности. Манжета имеет по меньшей мере один канал (далее - прорезь), обеспечивающий сквозное прохождение воды. На внутренней поверхности уплотнительное кольцо снабжено уплотнительной губкой, и в нижней части оно снабжено пазом для размещения кольцевого уплотнения. У прорези, между наружной поверхностью кольца и внутренней поверхностью корпуса водослива имеется дренажный желобок. Уплотнительная манжета соединительного кольца перекрывает буртик корпуса водослива. Упругий материал соединительного кольца представляет собой упругий полимер (эластомер) или резину.

Основное преимущество предлагаемого в данном техническом решении соединительного кольца заключается в универсальности его применения, основанной на том факте, что может быть использован только один тип кольца или без кольцевого уплотнения, или с кольцевым уплотнением, установленным в дренажный желобок, что по сравнению с используемыми в настоящее время традиционными кольцевыми уплотнениями обеспечивает возможность простой и точной установки дренажной насадки или водоотвода в корпус водослива, а также возможность регулирования по высоте дренажной насадки или водоотвода в зависимости от уровня чистого пола.

Краткое описание чертежей

Далее изобретение более подробно рассмотрено со ссылкой на прилагаемые чертежи, на которых показано:

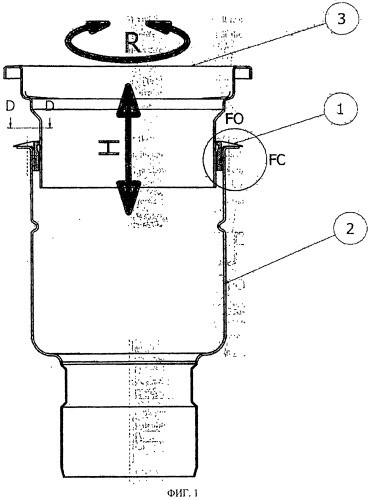

на фиг.1 - общий вид водослива с соединительным кольцом;

на фиг.2 - фрагмент соединительного кольца со вставленным кольцевым уплотнением;

на фиг.3 - фрагмент соединительного кольца без кольцевого уплотнения;

на фиг.4 - фрагмент вида по "D-D" соединительного кольца;

на фиг.5 - общий вид половины соединительного кольца с частичным разрезом, на котором видна прорезь в манжете на одной стороне;

на фиг.6 - общий вид сверху половины кольца.

Осуществление изобретения

Соединительное кольцо 1 полового водослива закрепляется между корпусом 2 водостока и дренажной насадкой 3. В своей верхней части с наружной стороны выполненное из упругого пластика соединительное кольцо 1 снабжено уплотнительной манжетой 1.1, перекрывающей буртик корпуса 2 водослива. В уплотнительной манжете 1.1 имеется восемь U-образных прорезей 1.6 для стока воды. На внутренней поверхности имеется уплотнительная губка 1.3, упирающаяся в дренажную насадку 3. В своей нижней части соединительное кольцо снабжено пазом 1.5, в который вставляется кольцевое уплотнение 1.2. У прорезей (каналов) 1.6 между наружной поверхностью кольца 1 и внутренней поверхностью корпуса 2 водослива имеются продольные сквозные желобки 1.4 для прохождения воды, удаляемой с поверхности. При наличии кольцевого уплотнения 1.2, помещенного в паз 1.5, вода не проходит насквозь, как показано стрелкой FC. В другом случае соединительное кольцо 1 работает как дренажное кольцо, и вода может проходить по дренажному желобку 1.4 в водоотводную трубу, как показано стрелкой FO. Альтернативно соединительное кольцо 1 может быть выполнено из резины или другого подходящего материала.

Установка дренажной насадки 3 в корпусе 2 водослива при использовании соединительного кольца очень проста. Соединительное кольцо 1 вводится в корпус 2 водослива вместе с дренажной насадкой 3, которая может вращаться в направлении стрелки "R" и перемещаться в направлении стрелки "Н" по мере необходимости до тех пор, пока не достигнет требуемого положения относительно пола.

1. Соединительное кольцо для полового водослива, закрепленное между корпусом (2) водослива и дренажной насадкой (3), отличающееся тем, что соединительное кольцо (1) выполнено из упругого материала и в своей верхней части снабжено на наружной стороне уплотнительной манжетой (1.1) с по меньшей мере одним каналом (1.6), обеспечивающим сквозное прохождение воды, при этом на внутренней стороне соединительное кольцо снабжено уплотнительной губкой (1.3), а в нижней части оно снабжено пазом (1.5) для размещения кольцевого уплотнения (1.2), причем у канала (1.6) между наружной поверхностью кольца (1) и внутренней поверхностью корпуса (2) водослива имеется дренажный желобок (1.4).

2. Соединительное кольцо по п.1, отличающееся тем, что уплотнительная манжета (1.1) соединительного кольца (1) перекрывает буртик корпуса (2) водослива.

3. Соединительное кольцо по п.1 или 2, отличающееся тем, что упругий материал соединительного кольца (1) представляет собой эластомер.

4. Соединительное кольцо по п.1 или 2, отличающееся тем, что упругий материал соединительного кольца (1) представляет собой резину.
