Устройство для контроля пламени

Устройство для контроля пламени

Иллюстрации

Показать все

Реферат

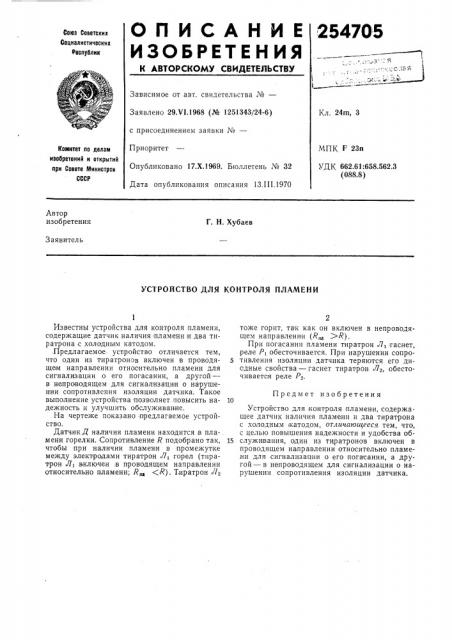

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

254705

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 29.VI.1968 (¹ 1251343/24-6) Кл. 24m, 3 с присоединением заявки №вЂ”

Приоритет

Опубликовано 17.Х.1969. Бюллетень № 32

Дата опубликования описания 13.I II.1970

МПК Г 23п

УДК 662.61:658.562.3 (088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

Автор изобретения

Г. Н. Хубаев

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЛАМЕНИ тоже горит, так как он включен в непроводящем направлении (R )R).

При погасании пламени тиратрон Л1 гаснет, реле Р, обесточиваегся. При нарушении сопротивления изоляции датчика теряются его диодные свойства — гаснет тирагрон Л2, обесточиваегся реле Р2.

Предмет изобретения

Устройство для .контроля пламени, содержащее датчик наличия пламени и два тиратрона с холодным катодом, отличающееся тем, что, с целью повышения надежности и удобства обслуживания, один из тиратронов включен в проводящем направлении относительно пламени для сигнализации о его погасании, а другой — в непроводящем для сигнализации о нарушении сопротивления изоляции датчика.

Известны устройства для контроля пламени, содержащие датчик наличия пламени и два тиратрона .с холодным катодом. ,Предлагаемое устройство отличается тем, что один из тиратронов включен в проводя- 5 щем направлении относительно пламени для сигнализации о его погасании, а другой— в непроводящем для сигнализации о нарушении сопротивления изоляции датчика. Такое выполнение устройства позволяет. повысить на- 10 дежность и улучшить обслуживание.

На чертеже показано предлагаемое устройство.

Датчик Д наличия пламени находигся,в пла-. мени горелки. Сопротивление Rподобрано так,,15 чтобы при наличии пламени в промежутке между электродами тиратрон Л горел (тиратрон Л1 включен,в проводящем направлении относительно пламени; R (R). Тиратрон Лз

Я

I Ч ,-о,эя ,, :;: ..ъ:.-, !

254705

Редактор П. Вербова

Заказ 46I/2 Тир аж 480 Подписное

ЦпИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, д. 2 л, ! ! !

1 !

Составитель Е. Сафонова

Техред Л. Я. Левина Корректор Г. П. Шильман
