Опаловое стекло
Патент 254738
Классы МПК
Опаловое стекло
Иллюстрации
Реферат

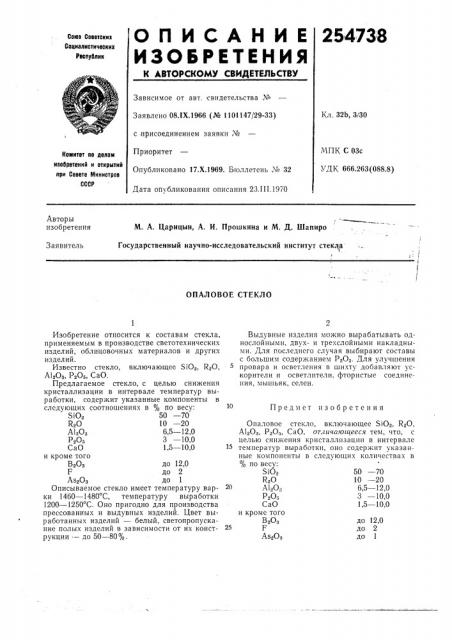

254738
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства М
Кл, 32Ь, 3/30
Заявлено 08.1Х.1966 (№ 1101147/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 17.Х.1969. Бюллетень ¹ 32
Дата опубликования описания 23.111.1970
МПК С 03с
УДК 666.263(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
М. А. Царицын, А. И. Прошкина и М. Д. Шапиро
Государственный научно-исследовательский институт стекла
Заявитель!
I !
ОПАЛОВОЕ СТЕКЛО
Выдувные изделия можно вырабатывать однослойными, двух- и трехслойными накладными. Для последнего случая выбирают составы с большим содержанием P О.-. Для улучшения провара и осветления в шихту добавляют ускорители и осветлители, фтористые соединения, мышьяк, селен.
Опаловое стекло, включающее SiO, R O, А1зОз, РзОз-, CaO, отличсиощееся тем, что, с целью снижения кристаллизации в интервале температур выработки, оно содержит указанные компоненть1 в следующих количествах в
% по весу:
SiO 50 — 70
RO 10 — 20
20 Аl.,P., 6,5 — 12,0
P2O.- 3 — 10,0
СаО 1,5 — 10,0 и кроме того
ВзОз
25 F а згОз до 12,0 до 2 до 1
Изобретение относится к составам стекла, применяемым в производстве светотехнических изделий, облицовочных материалов и других изделий.
Известно стекло, включающее Si02, R 0, А1,0,, РзО.-, CaO.
Предлагаемое стекло, с целью снижения кристаллизации в интервале температур выработки, содержит указанные компоненты в следующих соотношениях в % по весу;
SiO 50 — 70
Ra0 10 — 20
А40з 6,5 — 12,0
P2Oз 3 — 10,0
СаО 1,5 — 10,0 и кроме того
ВзОз до 12,0
F до 2
Азз - з до 1
Описываемое стекло имеет температуру варки 1460 †14 С, температуру выработки
1200 †12 С. Оно пригодно для производства прессованных и выдувных изделий. Цвет выработанных изделий — белый, светопропускание полых изделий в зависимости от их конструкции — до 50 — 80%.
Предмет изобретения
