Пментно- inтьхничес.:айьиблиотёнд110

Пментно- inтьхничес.:айьиблиотёнд110

Иллюстрации

Показать все

Реферат

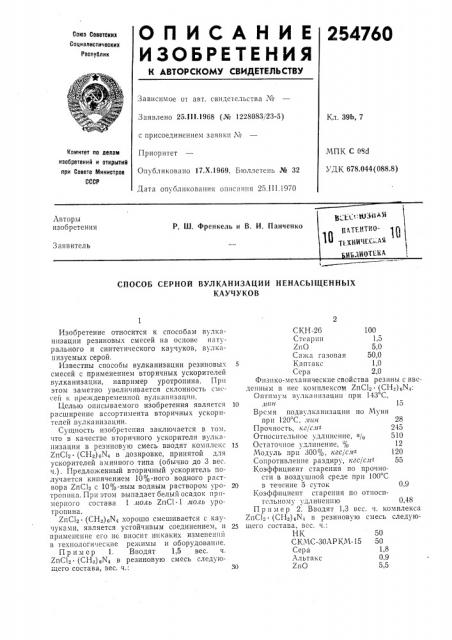

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

254760

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 25,111.1968 (№ 1228083/23-5) Кл. 39Ь, 7 с присоединением заявки М

МПК С 0Ы

УДК 678.044(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 17.Х.1969. Бюллетень № 32

Дата опубликования описания 25.111.1970

В" L4" ®+I ""

l1 ZVIIZ1I0П- 11НИт1 С""9

g 6.1И 01 Е11 <

Авторы изобретения

Р, Ш. Френкель и В. И. Панченко

Заявитель

СПОСОБ СЕРНОЙ ВУЛКАНИЗАЦИИ НЕНАСЫЩЕННЫХ

КАУЧУКОВ

1,8

0,9

5,5

Изобретение относится к способам вулкапизации резиновых смесей на основе натур ального и синтетического каучуков, вулканизуемых серой.

Известны способы вулканизации резиновых 5 смесей с применением вторичных ускорителей вулканизации, например уротропина. При этом заметно увеличивается склонность смесейй к преждевременной вулканнзацпн.

Целью описываемого изобретения является 10 расширение ассортимента вторичных ускорителей вулканизации.

Сущность изобретения заключается в том, что в качестве вторичного ускорителя вулканизации в резиновую смесь вводят комплекс 15

ZnC1 (CH )6N4 в дозировке, принятой для ускорителей аминного типа (обычно до 3 вес. ч.). Предложенный вторичный ускоритель получается кипячением 10%-ного водного раствора ZnCI, с 10%-ным водным раствором уро- 20 тропина. При этом выпадает оелый осадок примерного состава 1 люль ZnCI 1 люль уротропина.

ZnClq ° (СНз)оХ4 хорошо смешивается с каучуками, является устойчивым соединением, и 25 применение его HE: вносит никаких изменений

В технологические режимы и ооорудовапне.

П р имер 1. Вводят 15 вес. ч.

ZnCIq (СН ) 6N4 в резиновую смесь следую;цего состава, вес. ч.: 30

СКН-26 100

Стеарин 1,5

ZnO 5,0

Сажа газовая 50,0

Каптaкc 1,0

Сера 2,0

Физико-механические свойства резины с ввсденным в нее комплексом ZnCI (СН,.)„N4.

Оптимум вулканнзации при 143 С, днн 15

Время подвулканнзации по Мунн при 120 С, ттн. 28

Прочность, кг/с.н- 245

Относительное удлинение, о), 510

Остаточное удлинение, % 12

Модуль прн 300%, кгс/с.я- 120

Сопротивление раздиру, кгс/сл- 55

Коэффициент старения по прочности в воздушной среде прн 100 С в течение 5 суток 0,9

Коэффициент старения по относительному удлннешпо 0,48

П р имер 2. Вводят 1,3 всс. ч. комплекса

ZnCI> (СН..)

НК

СКМС-ЗОАР КМ-15

Сера

Альта кс

ZnO

254760

0,77

0,43

Составитель О. Лукьянова

Тсхред Л. В. Куклина Корректор Г. С. Мухина

Редактр Е. Хорина

Заказ 472/14 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )К-35, Раушская паб., д. 4 5

Типография, пр. Сапунова, 2

Фталевый ангидрид 0,3

Неозон Д 1,0

Олеиповая кислота 2,0

Масло ПН-б 9,0

Антил юкс 1,0

Кум арон-инденовая смола 4,0

Сажа ДГ-100 25,0

Сажа ТМ 15,0

Физико-механические свойства указанной резины с ускорителем.

Оптимум вулканизации при 150 С, мин 10

Время подвулканизации по Мупи при 120 С, мин 38

Прочность, кгс/слг- 175

Относительное удлинение, 580

Остаточное удлинение, 18

Модуль при 300%, кгс/слг- 65

Упругий отскок, 0/„ 41

Коэффициент старения по прочности 100 С в течение 3 суток 0,91

Коэффициент старения по относительному удлинению

Пластичность по Карреру

Предмет изобретения

Способ серной вулканизации ненасыщенных каучуков в присутствии ускорителей, от.гичаюгггггйся тем, что, с целью расширения ассортимента ускорителей, обеспечивающих

15 высокие физико-механические свойства резин, в качестве ускорителя применяют комплекс

ЛпС1з (СНз) N4.
