И сополимеров стирола

И сополимеров стирола

Иллюстрации

Показать все

Реферат

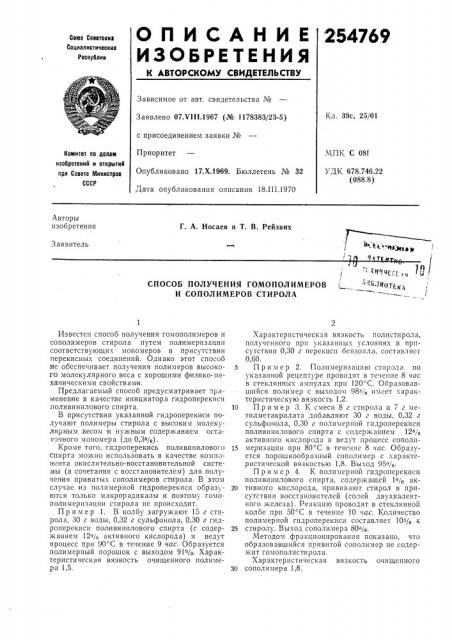

О П И С А Н И Е 254769

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсккк

Соцналнстическнк

Республик

Зависимое от авт. свидетельства №

Заявлено 07.VI II.1967 (№ 1178383/23-5) с присоединением заявки №

Приоритет

Опубликовано 17.Х.1969. Бюллетень № 32

Дата опубликования описания 18.111.1970

Кл. 39с, 25/01

МПК С 08f

УДК 678.746.22 (088.8) Иомитет по делам изобретений н открытиЯ прн Спеете Министров

СССР

Авторы изобретения

Г. А. Носаев и Т. В. Рейзвих

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ГОМОПОЛИМЕРОВ

И СОПОЛИМЕРОВ СТИРОЛА

Известен способ получения гомополимеров и сополимеров стирола .путем полимеризацип соответствующих мономеров в присутствии перекисных соединений. Однако этот способ не обеспечивает получения полимеров высокого молекулярного веса с хорошими физико-механическими свойствами.

Предлагаемый способ предусматривает применен ие в качестве инициатора гидроперекиси поливинилового спирта.

В присутствии указанной гидроперекиси получают полимеры стирола с высоким молекулярным весом и нужным содержанием остаточного мономера (до 0,3%).

Кроме того, гидроперекись поливинилового спирта можно использовать в качестве компонента окислительно-восстановительной системы (в сочетании с восстановителем) для получения привитых сополимеров стирола. В этом случае из полимерной гидроперекиси образуются только макрорадикалы и поэтому гомополимеризации стирола не происходит.

Пример 1. В колбу загружают 15 г стирола, 30 г воды, 0,32 г сульфонола, 0,30 г гидроперекиси поливинилового спирта (с содержанием 12% активного кислорода) и ведут процесс при 90 С в течение 9 час. Образуется полимерный порошок с выходом 91%. Характеристическая вязкость очищенного полимера 1,5.

Характеристическая вязкость полистирола, полученного при указанных условиях в присутствии 0,30 г перекиси оензоила, составляет

0,60.

5 Пример 2. Полимеризацию стирола по указанной рецептуре проводят в течение 8 час в стеклянных ампулах прп 120 "С. Образовавшийся полимер с выходом 98с/О имеет характеристическую вязкость 1,2.

10 Пример 3. К смеси 8 г стирола и 7 г метилметакрилата добавляют 30 г воды, 0,32 г сульфонола, 0,30 г полимерной гидроперекиси

IIoJIHBttHttлового спирта с содержанием 12% активного кислорода и ведут процесс сополи1s меризации при 80 С в течение 8 час. Образуется порошкообразный сополимер с характеристической вязкостью 1,8. Выход 95%.

Пример 4. К полимерной гидроперекиси поливипилового спирта, содержащей 1% ак20 тивного кислорода, прививают стирол в присутствии восстановителей (солей двухвалентного железа). Реакцию проводят в стеклянной колбе при 50 С в течение 10 час. Количество полимерной гидроперекиси составляет 10% к

25 стиролу. Выход сополимера 80 /tt.

Методом фракционировашгя показано, что образовавшийся привитой сополимер не содержит гомополистирола.

Характеристическая вязкость очищенного з0 сополимера 1,8.

254769

Составитель С. Ерофеева

Техред Л. В. Куклина Корректоры: М. Коробова и А. Николаева

Редактор Е. Хорина

Заказ 46813 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Удельная ударная вязкость .привитого сополимера равна 27 кгс см/см>, теплостойкость по Мартенсу 90 .

Предмет изобретения

1. Способ получения гомополимеров и сополимеров стирола путем полимеризации соответствующих мономеров в присутствии инициатора, отличающийся тем, что, с целью улучшения свойств полимеров, в качестве инициатора применяют гидроперекись поливинйлового спирта.

5 2. Способ по п. 1, отличающийся тем, что, с целью получения привитых сополимеров, процесс осуществляют в присутствии восстановителя.
