Устройство для контроля шунтирования рельсовых цепей

Устройство для контроля шунтирования рельсовых цепей

Иллюстрации

Показать все

Реферат

Изобретение относится к железнодорожному транспорту и может быть использовано в устройствах для шунтирования рельсовых цепей при нахождении на них транспортного средства, в том числе локомобиля.

Известно устройство для контроля шунтирования рельсовых цепей, включающее шунт (ШУ-01М ТУ 32-ЦШ-882-85), содержащий захваты, закрепленные на трубках из изоляционного материала, обеспечивающие плотный захват головок рельсов и надежный электрический контакт. Захваты посредством пайки соединены с монтажным проводом марки ПМВГ сечением 0,5-0,75 мм² и подключаются к индикатору тока. Шунт имеет нормативное электрическое сопротивление постоянному току 0,06 Ом (http://www.jais.ru/itsh.htm 30.10.2013).

Недостатком известного устройства является невозможность его использования во время движения транспортного средства

В качестве прототипа принято устройство для контроля шунтирования рельсовых цепей, представляющее собой шунт контрольный, содержащий монтажный провод, первый и второй захваты, активное сопротивление между которыми равно нормативному, обеспечивающие надежный электрический контакт с головками рельсов, дополнительный резистивный элемент, одним выводом подсоединенный к первому захвату, подстроечный элемент, одним выводом подсоединенный ко второму захвату, вторые выводы резистивного и подстроечного элементов соединены монтажным проводом, согласующее и регистрирующее устройства, входы согласующего устройства подключены к первому и второму выводам резистивного элемента, а выход согласующего устройства подключен к входу регистрирующего устройства, причем величина сопротивления резистивного элемента превышает суммарную величину активных сопротивлений подстроечного элемента и монтажного провода, а величина индуктивности шунта контрольного равна индуктивности колесной пары поезда (RU 2339531, B61L 23/00, 2008).

Недостатком прототипа, как и вышеприведенного аналога, является невозможность использования устройства, т.е. осуществления контроля во время движения транспортного средства.

Технический результат изобретения заключается в расширении функциональных возможностей за счет возможности контроля шунтирования рельсовых цепей во время движения транспортного средства.

Технический результат достигается тем, что в устройстве для контроля шунтирования рельсовых цепей, содержащем измерительный прибор со средством соединения с рельсовой цепью, на свободных концах которого установлены токосъемники, согласно изобретению средство соединения с рельсовой цепью выполнено в виде двух рычажных подпружиненных механизмов, каждый из которых смонтирован на соответствующей опоре буксы тележки транспортного средства, токосъемник выполнен в виде графитового башмака, установленного на конце упругой пластины, которая снабжена изолирующим элементом и закреплена на одной из соответствующих щек рычажного подпружиненного механизма, и ролика, смонтированного между щеками на нижней горизонтальной оси, установленной на нижних концах щек перпендикулярно направлению рельса с возможностью контакта одной из боковых сторон ролика с соответствующей боковой поверхностью головки рельса, а верхние концы щек установлены на верхней горизонтальной оси с возможностью поворота в вертикальной продольной плоскости в перегородках металлического уголка, который жестко закреплен в горизонтальной поперечной плоскости на выступающей части горизонтальной полки опоры буксы тележки транспортного средства с наружной стороны, причем концы пружины растяжения подпружиненного рычажного механизма закреплены соответственно на горизонтальной полке опоры буксы и в нижней части щек рычажного подпружиненного механизма.

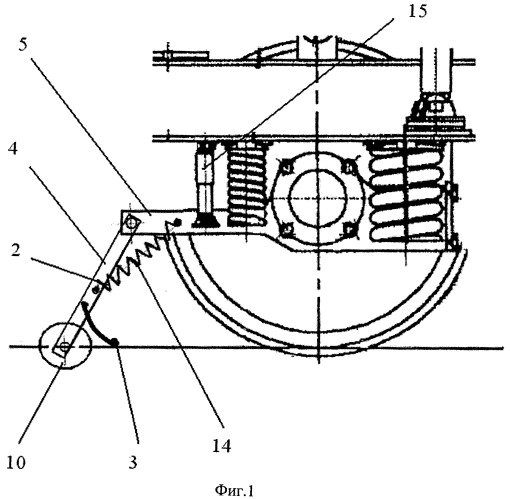

На фиг.1 изображен общий вид устройства для контроля шунтирования рельсовых цепей; на фиг.2 - вид спереди; на фиг.3 - первый вариант выполнения ролика устройства с рабочей боковой поверхностью и на фиг.4 - второй вариант выполнения ролика устройства с ребордой.

Устройство для контроля шунтирования рельсовых цепей содержит измерительный прибор 1 со средством 2 соединения с рельсовой цепью, на свободных концах которого установлены токосъемники 3. Средство 2 соединения с рельсовой цепью выполнено в виде двух рычажных подпружиненных механизмов 4, каждый из которых смонтирован на соответствующей опоре 5 буксы тележки транспортного средства. Токосъемник 3 выполнен в виде графитового башмака 6, установленного на конце упругой пластины 7, которая снабжена изолирующим элементом 8 и закреплена на одной из соответствующих щек 9 рычажного подпружиненного механизма 4, и ролика 10, смонтированного между щеками 9 на нижней горизонтальной оси 11, установленной на нижних концах щек 9 перпендикулярно направлению рельса с возможностью контакта одной из боковых сторон ролика 10 с соответствующей боковой поверхностью головки рельса. Верхние концы щек 9 установлены на верхней горизонтальной оси 12 с возможностью поворота в вертикальной продольной плоскости в перегородках металлического уголка 13, который жестко закреплен в горизонтальной поперечной плоскости на выступающей части горизонтальной полки опоры 5 буксы тележки транспортного средства с наружной стороны. Причем концы пружины растяжения 14 подпружиненного рычажного механизма 4 закреплены соответственно на горизонтальной полке опоры 5 буксы и в нижней части щек 9 рычажного подпружиненного механизма 4.

Металлический уголок 13 жестко закреплен на выступающей части горизонтальной полки опоры 5 буксы тележки транспортного средства с наружной стороны от гасителя ее колебаний 15 (на фиг.1 в виде цилиндра рядом с пружиной меньшего диаметра).

Концы пружины растяжения 14 рычажного подпружиненного механизма 4 закреплены соответственно на горизонтальной полке опоры 5 буксы и в нижней части щек 9.

Устройство для контроля шунтирования рельсовых цепей работает следующим образом.

Средство 2 соединения с рельсовой цепью (далее средство), закрепленное впереди транспортного средства (локомотива, дрезины, локомобиля), посредством токосъемников 3 обеспечивает электрический контакт с рельсами железнодорожного пути. Измерительный прибор 1 (амперметр или осциллограф), установленный в кабине транспортного средства и соединенный проводами с двумя токосъемниками 3 средства 2, измеряет величину электрического тока или величину падения напряжения в рельсовых цепях каждого из блок-участков, на которых движется или находится транспортное средство. В качестве шунта служит колесная пара транспортного средства. По показанию измерительного прибора 1 определяют наличие или отсутствие шунтирования и, следовательно, занятость участка железнодорожного пути.

При движении транспортного средства рычажный подпружиненный механизм 4, состоящий из пружины растяжения 14 и узлов ее крепления на опоре 5 буксы и щек 9, обеспечивает прижатие с заданным усилием к рельсам.

Смонтированный между щеками 9 на нижней горизонтальной оси 11 ролик 10 с упругой пластиной 7 устанавливается в рабочее положение на головке рельса путем отвода и опускания пружины растяжения 14. Шарнирное крепление на верхней горизонтальной оси 12 в перегородках металлического уголка 13 на опоре 5 буксы с наружной стороны от гасителя ее колебаний 15 сделано с возможностью поворота в вертикальной продольной плоскости, что позволяет установить рычажный подпружиненный механизм 4 под острым углом на головку рельса (на фиг.3 и фиг.4 показаны два варианта выполнения ролика 10). В первом варианте пластина 7 консольно крепится на одной из щек 9. Во втором варианте пластина 7 крепится сзади ролика 10 на щеках 9 и отогнута по ходу его движения.

Ширина ролика 10 (фиг.2) не должна превышать ширины реборды колеса транспортного средства для прохода по стрелочным переводам. Каждый токосъемник 3 в виде графитового башмака 6 на конце упругой пластины 7 скользит по рабочей поверхности соответствующей головки рельса. При движении транспортного средства упругие пластины 7 изгибаются по ходу движения и устанавливаются под тупым углом к рельсу, что необходимо для надежного контакта с рельсами.

На некоторой высоте от рельса на щеке 9 в место консольного крепления упругой пластины 7, выполненной из биметалла, вставляются изолирующие элементы 8 из полимерных втулок. К самой упругой пластине 7 приваривается провод от измерительного прибора 1. Изоляцию упругой пластины 7 от ролика 10 можно осуществить другими способами:

изготовить ролик 10 из полимерного материала, т.к. он необходим для качения по рельсу с фиксированным расстоянием до буксы колеса;

изолировать нижнюю горизонтальную ось 11 от ролика 10.

Длина упругой пластины 7 должна быть выбрана такой, чтобы ее нижний свободный край выступал за габариты нижней горизонтальной оси 11 и касался токосъемником 3 головки рельса.

Электрический контакт устройства с головками рельсов обеспечивается за счет постоянного прижатия изолированных друг от друга двух токосъемников 3.

Предложенное устройство позволяет реализовать контроль шунтирования рельсовых цепей во время движения транспортного средства.

Устройство для контроля шунтирования рельсовых цепей, содержащее измерительный прибор со средством соединения с рельсовой цепью, на свободных концах которого установлены токосъемники, отличающееся тем, что средство соединения с рельсовой цепью выполнено в виде двух рычажных подпружиненных механизмов, каждый из которых смонтирован на соответствующей опоре буксы тележки транспортного средства, токосъемник выполнен в виде графитового башмака, установленного на конце упругой пластины, которая снабжена изолирующим элементом и закреплена на одной из соответствующих щек рычажного подпружиненного механизма, и ролика, смонтированного между щеками на нижней горизонтальной оси, установленной на нижних концах щек перпендикулярно направлению рельса с возможностью контакта одной из боковых сторон ролика с соответствующей боковой поверхностью головки рельса, а верхние концы щек установлены на верхней горизонтальной оси с возможностью поворота в вертикальной продольной плоскости в перегородках металлического уголка, который жестко закреплен в горизонтальной поперечной плоскости на выступающей части горизонтальной полки опоры буксы тележки транспортного средства с наружной стороны, причем концы пружины растяжения подпружиненного рычажного механизма закреплены соответственно на горизонтальной полке опоры буксы и в нижней части щек рычажного подпружиненного механизма.
