Термоиндикаторное покрытие
Иллюстрации
Реферат

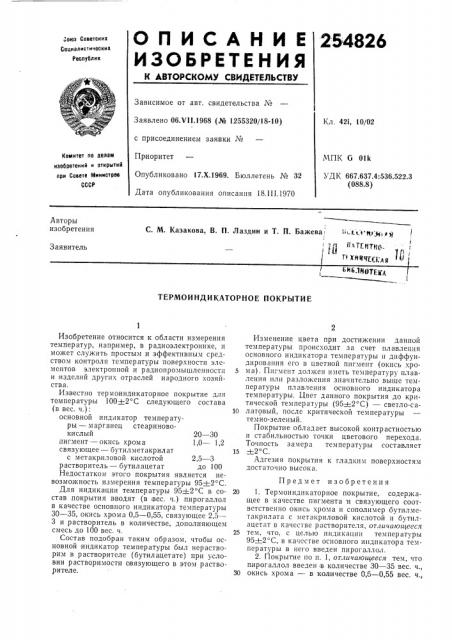

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
254826 oes Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 06.Ч11.1968 (№ 1255320/18-10) Кл. 421, 10/02 с присоединением заявки №
Приоритет
МПК G OIIc
УДК 667.637.4:536.522.3 (088.8) Комитет по делам изобретений и открытий при Совете министров
СССР
Опубликовано 17.Х.1969. Бюллетень № 32
Дата опубликования описания 18.111.1970
Авторы изобретения
С. М. Казакова, В. П. Лаздин и T. П. Бажева. l Û п1т 1, g l
11л ТЕ6ТН0
1))
Т ХЙ 11тттт.1 д о 0
Заявитель ьИБ 1й0ТЦц
ТЕРМОИ НДИ КАТО РHOE ПОКРЫТИ Е
Изобретение относится к области измерения температур, например, в радиоэлектронике, и может служить простым и эффективным средством контроля температуры поверхности элементов электронной и радиопромышленности и изделий других отраслей народного хозяйства.
Известно термоиндикаторное покрытие для твм пер атуры 10002 Ñ следующего состава (в вес. ч.): основной индикатор температуры — марганец стеариновокислый 20 — 30 пигмент — окись хрома 1,0 — 1,2 связующее — бутилметакрил ат с метакриловой кислотой 2,5 — 3 растворитель — бутилацетат до 100
Недостатком этого покрытия является невозможность измерения температуры 95+-2 С.
Для индикации температуры 95+2 С в состав покрытия вводят (в вес. ч.) пирогаллол в качестве основного индикатора температуры
30 — 35, окись хрома 0,5 — 0,55, связующее 2,5—
3 и растворитель в количестве, дополняющем смесь до 100 вес. ч.
Состав подобран таким образом, чтобы основной индикатор температуры был нерастворим в растворителе (бутилацетате) при условии растворимости связующего в этом растворителе.
Изменение цвета при достижении данной температуры происходит за счет плавления основного индикатора температуры и диффундировапия его в цветной пигмент (окнсь хрома). Пигмент должен иметь температуру плавления или разложения значительно выше температуры плавления основного индикатора температуры. Цвет данного покрытия до критической температуры (95 -2 С) — светло-са10 латовый, после критической температуры темно-зеленый.
Покрытие обладает высокой контрастностью и стабильностью точки цветового перехода.
Точность замера температуры составляет
15 +-2 С.
Адгезия покрытия к гладким поверхностям достаточно высока.
Предмет изобретения
20 1. Термоиндикаторное покрытие, содержащее в качестве пигмента и связующего соответственно окись хрома и сополнмер бутилметакрилата с метакриловой кислотой и бутилацетат в качестве растворителя, отличающееся
25 тем, что, с целью индикации температуры
95+2 С, в качестве основного индикатора температуры в него введен пнрогаллол.
2. Покрытие по п. 1, отличающееся тем, что пирогаллол введен в количестве 30 — 35 вес. ч., 30 окись хрома — в количестве О, 5 — 0,55 вес. ч., 254826 ацстат в количестве, дополняющем смесь до
100 вес. ч.
Составитель И. И. Дубсон
Техред Л. В. Куклина
Редактор С. И. Хейфиц
Заказ 468 16 Тираж 480 Подписное
ЦНИИПИ Комитета по делаги изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4,5
Типография, пр. Сапунова, 2 сополимео бутилметакрилата с метакриловой кислотой в количестве 2,5 — 3 вес. ч., а оутилКорректоры: М. Коробова и А. Николаева
