Малобликующий светодиодный осветительный модуль

Малобликующий светодиодный осветительный модуль

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение, в общем, направлено на малобликующий осветительный модуль, использующий твердотельные источники света. Более конкретно, различные способы и устройства изобретения, раскрытые в данном документе, относятся к малобликующему светодиодному осветительному модулю, который может быть установлен в осветительном приборе для освещения выбранной области освещения.

Уровень техники

Технологии цифрового освещения, т.е. освещения на основе полупроводниковых источников света, к примеру светоизлучающих диодов (светодиодов), предлагают практически осуществимую альтернативу традиционным люминесцентным лампам, разрядным лампам высокой интенсивности и лампам накаливания. Функциональные преимущества и выгоды светодиодов включают в себя преобразование высокой энергии и оптическую эффективность, износостойкость, снижение эксплуатационных расходов и многое другое. Последние достижения в технологии светодиодов предоставляют эффективные и надежные полноспектральные источники освещения, которые обеспечивают множество световых эффектов во множестве вариантов применения. Некоторые приборы, воплощающие эти источники, содержат осветительный модуль, включающий в себя один или более светодиодов, позволяющих формирование различных цветов, например красного, зеленого и синего, а также процессор для независимого управления выводом светодиодов, чтобы формировать множество цветов и световых эффектов с изменением цвета.

[0003] Разработано множество осветительных приборов, которые реализуют светодиоды, чтобы достигать одного или более преимуществ и выгод светодиодов. Например, разработан определенный наружный светодиодный уличный осветительный прибор, который заключает в себе множество светодиодов в корпусе в виде коробки, при этом светодиоды, находятся, в общем, в горизонтально плоской конфигурации и, в общем, направлены к требуемой области освещения. Хотя такие осветительные приборы могут предоставлять высокую световую эффективность, они также формируют большое количество воспринимаемых бликов для человека, который может перемещаться (например, в автомобиле, пешком, на велосипеде) в непосредственной близости от области освещения. Блики могут быть эстетически непривлекательными, вызывающими дискомфорт и/или даже опасными для человека.

[0004] Разработаны некоторые светодиодные уличные осветительные приборы, которые пытаются исправлять блики от светодиодов посредством направления всех светодиодов от требуемой области освещения и перенаправления светового выхода из светодиодов к требуемой области освещения. Перенаправление может выполняться, например, через использование перенаправляющей оптической линзы, прикрепленной выше и непосредственно рядом с одним светодиодом и/или одним или более перенаправляющих отражателей. Хотя такие осветительные приборы могут помочь уменьшить количество бликов, они могут не уменьшить блики в достаточной степени и/или также могут снизить световую эффективность осветительного прибора посредством одного или более отражений света на выходе. Кроме того, такие осветительные приборы могут требовать отражателей и/или оптических линз со специальной конструкцией, чтобы достигать требуемого светового выхода, тем самым требуя разного отражателя и/или оптической линзы для каждого разного светового выхода.

[0005] Таким образом, в данной области техники существует необходимость в малобликующем светодиодном осветительном модуле, имеющем вертикально продолжающуюся матрицу индивидуально направленных светодиодов и, по меньшей мере, одну светопропускающую внутреннюю линзу, предоставленную рядом с множеством светодиодов и пересекающую ось светового выхода светодиодов для множества светодиодов, тем самым уменьшая воспринимаемые блики, излучаемые из светодиодного осветительного модуля.

Сущность изобретения

[0006] Настоящее раскрытие направлено на способы и устройства изобретения для малобликующего светодиодного осветительного модуля, а более конкретно, малобликующего светодиодного осветительного модуля, имеющего вертикально продолжающиеся индивидуально направленные светодиоды и, по меньшей мере, одну светопропускающую внутреннюю линзу, предоставленную рядом с множеством светодиодов. Например, малобликующий светодиодный осветительный модуль может иметь вертикально продолжающуюся опорную конструкцию для светодиодов и матрицу светодиодов, соединенную с ним, причем множество светодиодов эффективно отдельно направляются к требуемой области освещения. По меньшей мере, одна светопропускающая внутренняя линза может предоставляться рядом с множеством светодиодов и пересекать ось светового выхода светодиодов множества светодиодов, тем самым уменьшая воспринимаемые блики, излучаемые из осветительного модуля. По меньшей мере, одна светопропускающая внутренняя линза необязательно может содержать, по меньшей мере, одну вертикально продолжающуюся внутреннюю линзовую пластину рядом с множеством светодиодов и/или, в общем, цилиндрическую внутреннюю линзу, окружающую множество светодиодов. Необязательно, светодиодный осветительный модуль может быть устанавливаемым во внешней оболочке фонарного уличного осветительного прибора для освещения области освещения. Светодиодный осветительный модуль может быть сконфигурирован для формирования требуемого светового выхода, такого как, например, световой выход типа I II, III, IV и/или V по стандарту Общества инженеров-светотехников (IES).

[0007] В общем, в одном аспекте, светодиодный осветительный прибор для освещения области освещения включает в себя вертикально продолжающуюся опорную конструкцию для светодиодов и матрицу светодиодов, соединенную с опорной конструкцией для светодиодов. Множество светодиодов имеют ось светового выхода светодиодов, которая направлена к области освещения. Светодиодный осветительный прибор дополнительно содержит внешнюю оболочку, которая окружает опорную конструкцию для светодиодов. По меньшей мере, часть внешней оболочки предоставляет возможность прохождения света, выводимого через нее. Светодиодный осветительный прибор дополнительно содержит множество оптических элементов, каждый из которых находится по существу рядом с одним из светодиодов и пересекает ось светового выхода светодиодов для одного из светодиодов. Светодиодный осветительный прибор дополнительно содержит, по меньшей мере, одну вертикально продолжающуюся светопропускающую внутреннюю линзу, размещенную между множеством оптических элементов и внешней оболочкой. Внутренняя линза пересекает ось светового выхода светодиодов для множества светодиодов.

[0008] В некоторых вариантах осуществления, вертикально продолжающаяся опорная конструкция для светодиодов включает в себя множество вертикально продолжающихся опорных планок для светодиодов. В некоторых версиях этих вариантов осуществления, каждая из вертикально продолжающихся опорных планок для светодиодов включает в себя множество монтажных поверхностей, в общем, обращенных к области освещения.

[0009] В некоторых вариантах осуществления, по меньшей мере, одна вертикально продолжающаяся внутренняя линза включает в себя множество вертикально продолжающихся линзовых пластин. В некоторых версиях этих вариантов осуществления, матрица отдельно размещенных светодиодов включает в себя множество вертикально продолжающихся столбцов светодиодов. В некоторых версиях этих вариантов осуществления, по меньшей мере, одна из линзовых пластин размещается только между одной из вертикально продолжающихся столбцов и внешней оболочкой. По меньшей мере, одна вертикально продолжающаяся внутренняя линза может включать в себя по существу цилиндрическую линзу, окружающую светодиоды.

[0010] В некоторых вариантах осуществления, множество оптических элементов окружены средней секцией, которая также окружает один из светодиодов. В некоторых версиях этих вариантов осуществления, множество оптических элементов размещаются между частью средней секции и частью верхней секции, соединенной со средней секцией. Необязательно, верхняя секция может соединяться с помощью резьбы со средней секцией.

[0011] В общем, в другом аспекте, предоставляется светодиодный осветительный модуль, устанавливаемый во внешней оболочке фонарного уличного осветительного прибора для освещения области освещения.

Светодиодный осветительный модуль содержит вертикально продолжающуюся опорную конструкцию для светодиодов, матрицу индивидуально направленных светодиодов, соединенных с опорной конструкцией для светодиодов, и множество вертикально продолжающихся светопропускающих внутренних линзовых пластин. Большинство светодиодов имеют ось светового выхода светодиодов, направленную к области освещения. Каждая из множества внутренних линзовых пластин находится по существу рядом с множеством светодиодов и пересекает ось светового выхода светодиодов множества светодиодов.

[0012] В некоторых вариантах осуществления, вертикально продолжающаяся опорная конструкция для светодиодов содержит множество вертикально продолжающихся опорных планок для светодиодов. В некоторых версиях этих вариантов осуществления, матрица отдельно размещенных светодиодов включает в себя множество вертикально продолжающихся столбцов светодиодов. В некоторых версиях этих вариантов осуществления, по меньшей мере, одна из внутренних линзовых пластин пересекает ось светового выхода светодиодов от светодиодов, принадлежащих только одному из вертикально продолжающихся столбцов.

[0013] В некоторых вариантах осуществления, первая внутренняя линзовая пластина из вертикально продолжающихся внутренних линзовых пластин имеет первую предварительно определенную конфигурацию, и вторая внутренняя линзовая пластина из вертикально продолжающихся внутренних линзовых пластин имеет вторую предварительно определенную конфигурацию, отличную от первой предварительно определенной конфигурации. В некоторых версиях этих вариантов осуществления, первая внутренняя линзовая пластина имеет цвет, отличный от цвета второй внутренней линзовой пластины. В некоторых версиях этих вариантов осуществления, первая внутренняя линзовая пластина имеет характеристики изменения светового пути, отличные от характеристик второй внутренней линзовой пластины.

[0014] В общем, в другом аспекте, предоставляется светодиодный осветительный модуль, устанавливаемый во внешней оболочке фонарного уличного осветительного прибора для освещения области освещения. Светодиодный осветительный модуль содержит вертикально продолжающуюся опорную конструкцию для светодиодов, матрицу индивидуально направленных светодиодных узлов, соединенных с опорной конструкцией для светодиодов, и светопропускающую по существу цилиндрическую внутреннюю линзу, окружающую светодиодные узлы. Каждый из светодиодных узлов имеет герметично закрытый светодиод, имеющий ось A светового выхода. Большинство светодиодов имеют ось светового выхода, направленную к области освещения. Внутренняя линза пересекает ось светового выхода светодиодов большинства светодиодов.

[0015] В некоторых вариантах осуществления, множество светодиодных узлов имеет среднюю секцию, окружающую один из светодиодов, и верхнюю секцию, съемно соединенную со средней секцией. В некоторых версиях этих вариантов осуществления, множество светодиодных узлов имеет оптический элемент, причем фланец оптического элемента размещается между частью средней секции и частью верхней секции.

[0016] При использовании в данном документе для целей настоящего раскрытия, термин "светодиод" должен пониматься как включающий в себя любой электролюминесцентный диод или другой тип системы на основе инжекции/перехода носителей, которая допускает формирование излучения в ответ на электрический сигнал. Таким образом, термин "светодиод" включает в себя, но не только, различные полупроводниковые структуры, которые испускают свет в ответ на ток, светоизлучающие полимеры, органические светоизлучающие диоды (OLED), электролюминесцентные ленты и т.п. В частности, термин "светодиод" означает светоизлучающие диоды всех типов (включая полупроводниковые и органические светоизлучающие диоды), которые могут быть выполнены с возможностью формировать излучение в одном или более из спектра инфракрасного излучения, спектра ультрафиолетового излучения и различных частей видимого спектра (в общем, включающих в себя длины волны излучения от приблизительно 400 нанометров до приблизительно 700 нанометров). Некоторые примеры светодиодов включают в себя, но не только, различные типы светодиодов инфракрасного свечения, светодиодов ультрафиолетового свечения, светодиодов красного свечения, светодиодов синего свечения, светодиодов зеленого свечения, светодиодов желтого свечения, светодиодов янтарного свечения, светодиодов оранжевого свечения и светодиодов белого свечения (поясненных дополнительно ниже). Также следует принимать во внимание, что светодиоды могут конфигурироваться и/или управляться так, что они формируют излучение, имеющее различные полосы пропускания (например, полную ширину на полувысоте, или FWHM) для данного спектра (например, узкую полосу пропускания, широкую полосу пропускания) и множество доминирующих длин волны в рамках данной общей классификации цветов.

[0017] Например, одна реализация светодиода, выполненного с возможностью формировать фактически белый свет (например, светодиода белого свечения), может включать в себя определенное число матриц, которые, соответственно, испускают различные спектры электролюминесценции, которые, в комбинации, смешиваются, чтобы формировать фактически белый свет. В другой реализации, светодиод белого света может быть связан с материалом люминофора, который преобразует электролюминесценцию, имеющую первый спектр, в отличающийся второй спектр. В одном примере этой реализации электролюминесценция, имеющая относительно короткую длину волны и спектр с узкой полосой пропускания, "накачивает" материал люминофора, который, в свою очередь, испускает излучение с большей длиной волны, имеющее немного более широкий спектр.

[0018] Также следует понимать, что термин "светодиод" не ограничивает физический и/или электрический тип корпуса светодиода. Например, как пояснено выше, светодиод может означать одно светоизлучающее устройство, имеющее несколько матриц, которые выполнены с возможностью, соответственно, испускать различные спектры излучения (например, которые могут управляться по отдельности или нет). Кроме того, светодиод может быть связан с люминофором, который считается неотъемлемой частью светодиода (например, некоторые типы светодиодов белого свечения). В общем, термин "светодиод" может означать светодиоды в корпусе, светодиоды без корпуса, светодиоды для поверхностного монтажа, светодиоды для монтажа на плату, светодиоды с T-образным корпусом, светодиоды с корпусом с радиальными выводами, светодиоды с рассеивающим большую мощность корпусом, светодиоды, включающие в себя некоторый корпусный и/или оптический элемент (например, светорассеивающую линзу), и т.д.

[0019] Следует понимать, что термин "источник света" означает один или более из множества источников излучения, включающих в себя, но не только, светодиодные источники света (включающие в себя один или более светодиодов, как задано выше), источники света на основе ламп накаливания (например, обычные лампы накаливания, галогенные лампы), источники света на основе люминесцентных ламп, источники света на основе фосфоресцирующих ламп, источники света на основе разрядных ламп высокой интенсивности (например, натриевую, ртутную и металлогалогенидную лампу), лазеры, другие типы источников света на основе электролюминесцентных ламп, источники света на основе пиролюминесцентных ламп (например, факельные лампы), источники света на основе свечелюминесцентных ламп (например, газовые светильники, дуговые угольные источники излучения), источники света на основе фотолюминесцентных ламп (например, источники света на основе газоразрядных ламп), источники света на основе катодолюминесцентных ламп с использованием электронного насыщения, источники света на основе гальванолюминесцентных ламп, источники света на основе кристаллолюминесцентных ламп, источники света на основе кинелюминесцентных ламп, источники света на основе термолюминесцентных ламп, источники света на основе триболюминесцентных ламп, источники света на основе сонолюминесцентных ламп, источники света на основе радиолюминесцентных ламп и люминесцентные полимеры.

[0020] Данный источник света может быть выполнен с возможностью формировать электромагнитное излучение в рамках видимого спектра, за пределами видимого спектра или в комбинации и того, и другого. Следовательно, термины "свет" и "излучение" используются взаимозаменяемо в данном документе. Дополнительно, источник света может включать в себя в качестве неотъемлемого компонента один или более фильтров (например, цветных светофильтров), линз или других оптических компонентов. Кроме того, следует понимать, что источники света могут быть выполнены для множества вариантов применения, включающих в себя, но не только, индикаторы, дисплеи и/или освещение. "Источник освещения" является источником света, который, в частности, выполнен с возможностью формировать излучение, имеющее достаточную яркость, чтобы эффективно освещать внутреннее или внешнее пространство. В этом контексте, "достаточная яркость" означает достаточную мощность излучения в видимом спектре, сформированном в пространстве или окружающей среде (единица "люмен" зачастую используется для того, чтобы представлять полный световой выход из источника света во всех направлениях, с точки зрения мощности излучения или "светового потока"), чтобы предоставлять окружающее освещение (т.е. свет, который может восприниматься косвенно и который, например, может полностью или частично отражаться от одной или более из множества промежуточных поверхностей перед восприятием).

[0021] Термин "осветительный прибор" или используется в данном документе для обозначения реализации или компоновки одного или более осветительных модулей, в частности, форм-фактора, сборки или компоновки. Термин "осветительный модуль" используется в данном документе для обозначения устройства, включающего в себя один или более источников света одного или разных типов. Данное осветительное устройство может иметь любое из множества монтажно-сборочных приспособлений для источника(ов) света, компоновок и форм кожуха/корпуса и/или конфигураций электрических и механических соединений. Дополнительно, данное осветительное устройство необязательно может быть ассоциировано (например, включать в себя, быть соединено и/или объединено в одном корпусе) с различными другими компонентами (например, схемами управления), относящимися к работе источника(ов) света. "Светодиодный осветительный модуль" означает осветительный модуль, который включает в себя один или более светодиодных источников света, как пояснено выше, одиночных или в комбинации с другими несветодиодными источниками света. "Многоканальный" осветительный модуль означает светодиодный или несветодиодный осветительный модуль, который включает в себя, по меньшей мере, два источника света, выполненные с возможностью, соответственно, формировать различные спектры излучения, при этом каждый различный спектр источника может означать "канал" многоканального осветительного модуля.

[0022] Термин "контроллер" используется в данном документе, в общем, чтобы описывать различные устройства, связанные с работой одного или более источников света. Контроллер может быть реализован множеством способов (например, c помощью специализированных аппаратных средств), чтобы выполнять различные функции, поясненные в данном документе. "Процессор" является одним примером контроллера, который использует один или более микропроцессоров, которые могут программироваться с использованием программного обеспечения (например, микрокода), с тем чтобы выполнять различные функции, поясненные в данном документе. Контроллер может быть реализован с применением или без применения процессора, а также может быть реализован как комбинация специализированных аппаратных средств, с тем чтобы выполнять некоторые функции, и процессора (например, одного или более программируемых микропроцессоров и ассоциированных схем), чтобы выполнять другие функции. Примеры компонентов контроллера, которые могут использоваться в различных вариантах осуществления настоящего раскрытия сущности, включают в себя, но не только, традиционные микропроцессоры, специализированные интегральные схемы (ASIC) и программируемые пользователем вентильные матрицы (FPGA).

[0023] В различных реализациях, процессор или контроллер может быть ассоциирован с одним или более носителей данных (в общем упоминаемых в данном документе как "запоминающее устройство", например, энергозависимое и энергонезависимое компьютерное запоминающее устройство, такое как RAM, PROM, EPROM и EEPROM, гибкие диски, компакт-диски, оптические диски, магнитная лента и т.д.). В некоторых реализациях, носители данных могут быть кодированы с помощью одной или более программ, которые, когда выполняются на одном или более процессоров и/или контроллеров, осуществляют, по меньшей мере, некоторые из функций, поясненных в данном документе. Различные носители данных могут быть встроены в процессор или контроллер или могут быть переносимыми, так что одна или более программ, сохраненных на них, могут быть загружены в процессор или контроллер, чтобы реализовывать различные аспекты настоящего изобретения, поясненные в данном документе. Термины "программа" или "компьютерная программа" используются в данном документе в общем смысле, чтобы означать любой тип машинного кода (например, программного обеспечения или микрокода), который может использоваться для того, чтобы программировать один или более процессоров или контроллеров.

[0024] Термин "вертикально продолжающийся" используется в данном документе, чтобы означать реализацию или компоновку конструкции, которая идет под углом от нуля до сорока пяти градусов относительно надира осветительного прибора. Вертикально продолжающаяся конструкция может содержать один или более сегментов, которые являются горизонтальными или находятся под углом между горизонталью и вертикалью, но конструкция, в целом, идет под углом от нуля до сорока пяти градусов относительно надира осветительного прибора.

[0025] Следует принимать во внимание, что все комбинации вышеприведенных принципов и дополнительных принципов, подробнее поясненных ниже (если такие принципы не являются взаимно несогласованными), считаются частью изобретательского объекта патентования, раскрытого в данном документе. В частности, все комбинации заявленного объекта патентования, выявленного в конце этого раскрытия, считаются частью изобретательского объекта патентования, раскрытого в данном документе. Также следует принимать во внимание, что термины, явно используемые в данном документе, которые также могут появляться в любом раскрытии, включенном по ссылке, должны соответствовать значению, наиболее согласующемуся с конкретными принципами, раскрытыми в данном документе.

Краткое описание чертежей

[0026] На чертежах аналогичные ссылочные позиции, в общем, обозначают одни и те же части во всех разлных видах. Кроме того, чертежи необязательно выполнены в масштабе, вместо этого акцент делается на понятность иллюстрирования принципов изобретения.

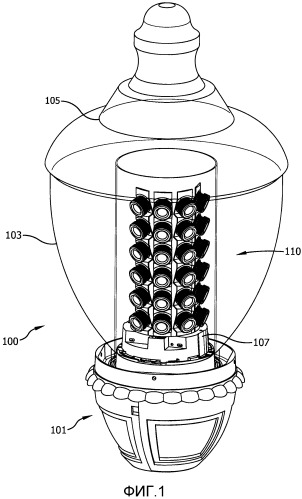

[0027] Фиг. 1 иллюстрирует фонарный осветительный прибор, имеющий первый вариант осуществления малобликующего светодиодного осветительного модуля, установленного в ней.

[0028] Фиг. 2 иллюстрирует фонарный осветительный прибор и светодиодный осветительный модуль по фиг. 1 со снятым округлым плафоном фонарного осветительного прибора по фиг. 1.

[0029] Фиг. 3 иллюстрирует второй вариант осуществления малобликующего светодиодного осветительного модуля.

[0030] Фиг. 4 иллюстрирует третий вариант осуществления малобликующего светодиодного осветительного модуля.

[0031] Фиг. 5 иллюстрирует вид сбоку светодиодного узла первого варианта осуществления малобликующего светодиодного осветительного модуля.

[0032] Фиг. 6 иллюстрирует вид сверху светодиодного узла по фиг. 5.

[0033] Фиг. 7 иллюстрирует вид сбоку в разрезе светодиодного узла по фиг. 5 вдоль линии 7-7 сечения по фиг. 5.

[0034] Фиг. 8 иллюстрирует фонарный осветительный прибор, имеющий четвертый вариант осуществления светодиодного осветительного модуля, установленного в ней.

Подробное описание изобретения

[0035] Разработаны различные осветительные приборы, которые реализуют светодиодный источник света. Светодиодный источник света обладает многими известными преимуществами, но зачастую формирует большое количество бликов вследствие общей природы "точечного источника света" светодиодов. Разработаны некоторые светодиодные уличные осветительные приборы, которые пытаются исправлять блики от светодиодов посредством направления всех светодиодов от требуемой области освещения и перенаправления светового выхода из светодиодов к требуемой области освещения с использованием одной или более перенаправляющих оптических линз и/или перенаправляющих отражателей. Хотя такие осветительные приборы могут помогать уменьшать количество бликов, они могут не снижать блики в достаточной степени, могут снижать эффективность осветительного прибора и/или могут требовать различного отражателя и/или оптической линзы для каждого различного светового выхода. Таким образом, заявители обнаружили, что было бы предпочтительно иметь малобликующий светодиодный осветительный модуль, имеющий вертикально продолжающиеся индивидуально направленные светодиоды и, по меньшей мере, одну светопропускающую внутреннюю линзу, предоставленную рядом с множеством светодиодов. Например, малобликующий светодиодный осветительный модуль может иметь вертикально продолжающуюся опорную конструкцию для светодиодов и матрицу светодиодов, соединенную с ним, причем множество светодиодов эффективно отдельно направляются к требуемой области освещения. По меньшей мере, одна светопропускающая внутренняя линза может предоставляться рядом с множеством светодиодов и пересекать ось светового выхода светодиодов множества светодиодов, тем самым уменьшая воспринимаемые блики, излучаемые из светодиодного осветительного модуля.

[0036] Если обобщить, заявители обнаружили, что было бы предпочтительно иметь малобликующий светодиодный осветительный модуль, который использует твердотельные источники света и, по меньшей мере, одну внутреннюю линзу, и который может быть установлен в осветительном приборе для освещения выбранной области освещения.

[0037] В последующем подробном описании, для целей пояснения, а не ограничения, характерные варианты осуществления, раскрывающие конкретные подробности, изложены для того, чтобы обеспечивать полное понимание заявленного изобретения. Тем не менее, специалистам в данной области техники с использованием преимущества настоящего раскрытия должно быть очевидно, что другие варианты осуществления согласно настоящим идеям, которые отступают от конкретных подробностей, раскрытых в данном документе, остаются в рамках объема прилагаемой формулы изобретения. Кроме того, описания известных устройств и способов могут опускаться с тем, чтобы не затруднять понимание описания характерных вариантов осуществления. Такие способы и устройства, безусловно, находятся в пределах объема заявленного изобретения. Например, различные варианты осуществления подхода, раскрытого в данном документе, в частности, подходят для малобликующего светодиодного осветительного модуля, устанавливаемого в уличном фонарном осветительном приборе и выполненного с возможностью предоставлять предварительно определенные характеристики светового выхода на основе местоположения установки фонарного осветительного прибора. Соответственно, в качестве иллюстрации, заявленное изобретение поясняется в сочетании с таким фонарным осветительным прибором. Тем не менее, другие конфигурации и варианты применения этого подхода рассматриваются без отступления от объема или сущности заявленного изобретения.

[0038] Ссылаясь на фиг. 1 и фиг. 2, показан первый вариант осуществления малобликующего светодиодного осветительного модуля 110, установленного и являющегося частью фонарного осветительного прибора 100. Фонарный осветительный прибор 100 включает в себя основание 101. Основание 101 необязательно может быть установлено на поддерживающей штанге, идущей от земли или другой поверхности. Основание 101 поддерживает крышку 107 формирователя сигналов управления светодиодами, которая закрывает, по меньшей мере, один формирователь сигналов управления светодиодами. Крышка 107 формирователя сигналов управления светодиодами необязательно может съемно соединяться с основанием 101. Основание 101 также поддерживает округлый плафон 103 в виде "желудя", показанный на фиг. 1, соединенный с основанием 101. Округлый плафон 103 не показан на фиг. 2, чтобы более четко показать светодиодный осветительный модуль 110. Округлый плафон 103 необязательно может по существу герметично удерживаться посредством основания 101, формируя камеру, по существу изолированную от внешней среды. Округлый плафон 103 необязательно может быть выполнен с возможностью помогать достигать данного рисунка распределения света и может содержать, например, преломляющую поверхность, призматическую поверхность и/или асимметричный отражатель рядом с собой, если требуется для конкретного варианта применения. Округлый плафон 103 может быть полностью или частично прозрачным и/или светопропускающим. В проиллюстрированном варианте осуществления, округлый плафон 103 задает внешнюю оболочку и отверстие для выхода света осветительного прибора 100. Округлый плафон 103 имеет неразъемно сформированную декоративную верхнюю часть 105. В некоторых вариантах осуществления, верхняя часть 105 необязательно может быть отделимой от округлого плафона 103 и/или необязательно может быть непрозрачной.

[0039] Фонарная осветительный прибор 100 проиллюстрирован в качестве иллюстрации, и, как очевидно из настоящего описания, светодиодный осветительный модуль 110 может быть использован или выполнен с возможностью использования с множеством других осветительных приборов, включающих в себя, но не только, другие фонарные осветительные приборы. Например, светодиодный осветительный модуль 110 может быть использован или выполнен с возможностью использования с другими фонарными осветительными приборами, имеющими различные конфигурации основания, округлого плафона и/или крышки формирователя сигналов управления светодиодами, и/или верхней секции. Например, округлый плафон 103 может иметь множество отверстий для выхода света, отделенных друг от друга посредством непрозрачной конструкции, и отверстия для выхода света необязательно могут иметь внешнюю светопропускающую линзу, предоставленную для них. Кроме того, светодиодный осветительный модуль 110 может быть использован для того, чтобы модифицировать множество осветительных приборов, включающих в себя, но не только, существующие фонарные осветительные приборы.

[0040] Округлый плафон 103 окружает светодиодный осветительный модуль 110. Светодиодный осветительный модуль 110 имеет вертикально продолжающуюся опорную конструкцию 120 для светодиодов. Опорная конструкция 120 для светодиодов включает в себя четыре вертикально продолжающихся опорных планки 122A-D для светодиодов, размещаемых, в общем, в ориентации по полукругу относительно друг друга. Каждая из опорных планок 122A-D для светодиодов соединяется с крышкой 107 формирователя сигналов управления светодиодами и идет вертикально вверх из него. В некоторых вариантах осуществления, крышка 107 формирователя сигналов управления светодиодами может иметь предварительно определенные области прикрепления, каждая из которых дает возможность присоединения отдельной опорной планки 122A-D для светодиодов. Требуемое число опорных планок 122A-D может быть присоединено к некоторым областям прикрепления, чтобы размещать опорные планки 122A-D надлежащим образом для достижения требуемого светового выхода. Каждая из опорных планок 122A-D для светодиодов имеет шесть монтажных поверхностей 124 для светодиодов, которые направлены, в общем, вниз к области освещения под углом приблизительно от десяти до сорока пяти градусов относительно вертикального направления вверх. В альтернативных вариантах осуществления, одна или более монтажных поверхностей 124 могут изготавливаться так, что они имеют альтернативную ориентацию (например, наклон, поворот вокруг вертикальной оси и/или поворот вокруг горизонтальной оси) по сравнению с проиллюстрированной на фиг. 2, как требуется для конкретных потребностей распределения света.

[0041] Каждая из монтажных поверхностей 124 имеет светодиодный узел 130, соединенный с ней. Вкратце, ссылаясь на фиг. 7, каждый из светодиодных узлов 130 имеет светодиод 133, имеющий ось A светового выхода светодиодов. Ось A светового выхода светодиодов является осью, исходящей из светоизлучающей части светодиода 133 и, в общем, соответствующей центру угла обзора светодиода 133. Например, в случае светодиода, смонтированного на плоской поверхности и имеющего ламбертовское распределение света, ось светового выхода светодиодов должна быть по существу перпендикулярной плоской поверхности. В проиллюстрированном варианте осуществления, каждый светодиодный узел 130 соединяется с соответствующей монтажной поверхностью 124, так что его ось светового выхода светодиодов является по существу перпендикулярной соответствующей монтажной поверхности 124 и направлена к области освещения. В альтернативных вариантах осуществления, один или более светодиодных узлов 130 могут соединяться с соответствующей монтажной поверхностью, так что их ось светового выхода светодиодов не является перпендикулярной соответствующей монтажной поверхности 124. Таким образом, каждый светодиодный узел 130 может быть отдельно направлен посредством ориентации каждой монтажной поверхности 124 и/или посредством надлежащей ориентации светодиодного узла 130 относительно монтажной поверхности 124 при соединении светодиодного узла 130 с ней.

[0042] Проиллюстрированная опорная конструкция 120 для светодиодов конфигурируется для распределения типа III с полным выключением по стандарту IES. В альтернативных вариантах осуществления светодиодного осветительного модуля 110, опорная конструкция 120 для светодиодов может варьироваться в одном или более отношений. Например, в альтернативных вариантах осуществления больше опорных планок 122A-D для светодиодов и соответствующих светодиодных узлов 130 может предоставляться, чтобы достигать альтернативного рисунка распределения света. Дополнительные опорные планки для светодиодов могут быть заданы, например, в форме непрерывного полу- или полного круга относительно опорных планок 122A-D для светодиодов. Кроме того, например, в альтернативных вариантах осуществления вертикально ориентированные опорные планки 122A-D могут включать в себя тепловыделяющую конструкцию, такую как, например, множество теплоотводных ребер и/или одну или более теплоотводных трубок, соединенных с ними. Кроме того, например, в альтернативных вариантах осуществления опорная конструкция 120 для светодиодов может содержать множество горизонтально ориентированных опорных планок, вертикально смещенных друг от друга. Кроме того, например, в альтернативных вариантах осуществления опорная конструкция 120 для светодиодов может содержать одну неразъемно сформированную вертикально продолжающуюся листовую металлическую рамку, имеющую множество монтажных поверхностей, такую как, например, опорная конструкция 420, показанная на фиг. 8.

[0043] Вертикально продолжающаяся светопропускающая цилиндрическая внутренняя линза 1
