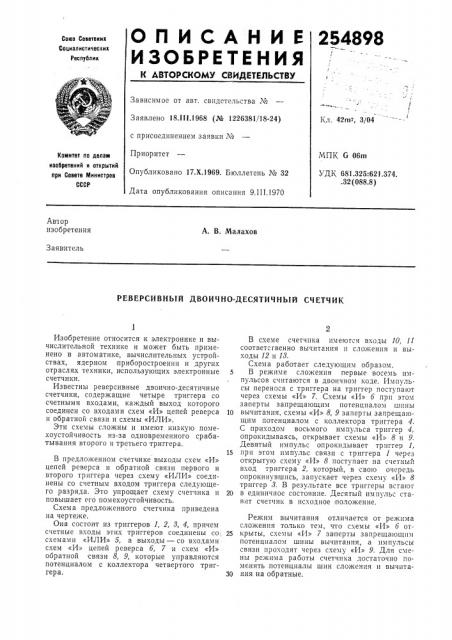

ОПИСАНИЕ
ИЗОБ ЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Саюа Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42m7, 3/04
Заявлено 18.lll.1968 (№ 1226381!18-24) с присоединением заявки №
Приоритет
Опубликовано 17.Х.1969. Бюллетень № 32
Дата опубликования описания 9.III.1970
МПК б 06m
Комитет по делам иаабретений и открытий при Совете Министров
СССР
УДК 681.325:621.374.. 32 (088.8) Авт ор изобретения
А. В. Малахов
Заявитель
РЕВЕРСИВНЪ|Й ДВОИЧНО-ДЕСЯТИЧНЪ|И СЧЕТЧИК
Изобретение относится к электронике и вычислительной технике и может быть применено в автоматике, вычислительных устройствах, ядерном приборостроении и других отраслях техники, использующих электронные счетчики.
Известны реверсивные двоично-десятичные счетчики, содержащие четыре триггера со счетными входами, каждый выход которого соединен со входами схем «И» цепей реверса и обратной связи и схемы «ИЛИ».
Эти схемы сложны и имеют низкую помехоустойчивость из-за одновременного срабатывания второго и третьего триггера.
В предложенном счетчике выходы схем «И» цепей реверса и обратной связи первого и второго триггера через схему «ИЛИ» соединены со счетным входом триггера следующего разряда. Это упрощает схему счетчика и повышает его помехоустойчивость.
Схема предложенного счетчика приведена на чертеже.
Она состоит из триггеров 1, 2, 8, 4, причем счетные входы этих триггеров соединены со, схемами «ИЛИ» 5, а выходы — со входами схем «И» цепей реверса 6, 7 и схем «И» обратной связи 8, 9, которые управляются потенциалом с коллектора четвертого триггера.
В схеме счетчика имеются входы 10, 11 соответсгвенно вычитания и сложения и выходы 12 и 13.
Схема работает следующим образом.
В режиме сложения первые восемь импульсов считаются в двоичном коде. Импульсы переноса с триггера на триггер поступают через схемы «И» 7. Схемы «И» 6 при этом заперты запрещающим потенциалом шины
1о вычитания, схемы «И» 8, 9 заперты запрещающим потенциалом с коллектора триггера 4.
С приходом восьмого импульса триггер 4, опрокидываясь, открывает схемы «И» 8 и 9.
Девятый импульс опрокидывает триггер 1, 15 при этом импульс связи с триггера 1 через открытую схему «И» 8 поступает на счетный вход триггера 2, который, в свою очередь опрокинувшись, запускает через схему «И» 8 триггер 3. В результате все триггеры встают
20 в единичное состояние. Десятый импульс ставит счетчик в исходное положение.
Режим вычитания отличаегся от режима сложения только тем, что схемы «И» 6 от25 крыты, схемы «И» 7 заперты запрещающим потенциалом шины вычитания, а импульсы связи проходят через схему «И» 9. Для смены режима раооты счетчика достаточно поменять потенциалы шин сложения и вычита30 ния на обратные.
254898
Предмет изобретения
Клод з
Вхпо
Составитель Г. С. Колотова
Гекред Л. Я. Левина
Редактор Андреева
Корректор А, П. Васильева
Заказ 414 13 Тирана 480 Подписное
ЦНИИПИ Комитета по делам изобретешш и открытий при Совете Министров СССР
Москва )К-З5, Раушская наб., д. 4, 5
Типографии, пр. Сапунова, 2
Р евер сивный двоично-десятичный счетчик, содержащий четыре триггера со счетными входами, каждый выход которого соединен со входами схем «И» цепей реверса и обратной связи и c åú1û «ÈËÈ», отличаюцийся тем, что, с целью упрощения схемы и повышения помехоустсйчивости, выходы схем «И» цепей реверса и обратной связи первого и второго триггера через схему «ИЛИ» соединены со счетным входом триггер а следующего р азряда.
