Растягиваемый и сжимаемый садовый шланг и способ его использования для транспортировки воды

Растягиваемый и сжимаемый садовый шланг и способ его использования для транспортировки воды

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

[0001] Настоящее изобретение относится к шлангу для транспортировки текучих материалов. В частности, к шлангу, который автоматически сжимается, переходя в сжатое состояние, при отсутствии текучей среды под давлением, и автоматически удлиняется, переходя в растянутое состояние, при подаче текучей жидкости под давлением. В сжатом состоянии шланг относительно прост в хранении и обращении в связи с его относительно короткой длиной и низкой массой, а в растянутом состоянии шланг может быть расположен в том месте, куда необходима подача текучей среды. Шланг включает внутреннюю гибкую трубку и отдельную и обособленную негибкую наружную трубку, которая расположена вокруг внутренней трубки и закреплена и соединена с внутренней трубкой только в обоих концах, а также отделена, не прикреплена, не связана и не соприкасается с внутренней трубкой по всей длине рукава от первого до второго конца.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[0002] Шланги, используемые для транспортировки различных текучих сред, известны в данной области техники. Одна из проблем, связанных с данными шлангами, относится к хранению шланга, когда он не используется для транспортировки текучей среды. В то время как используемые на текущий момент шланги являются гибкими и могут быть намотаны вокруг цилиндра или барабана для хранения и транспортировки, длина и ширина шланга снижению не подлежат. Другая проблема связана с тем, что намотанные или свернутые шланги имеют склонность к образованию петель при разматывании или разворачивании. С этой проблемой обычно сталкивается среднестатистический домовладелец при использовании садового шланга для полива газона, растений или мытья машины.

[0003] Решение проблемы петлеобразования было найдено пожарными.

Используемые ими рукава при отсутствии в них воды принимают относительно плоскую форму. Хранение данных рукавов осуществляется в бухте, которую образует рукав при его складывании "гармошкой". При использовании пожарными рукавов, сложенных таким образом, достаточно только потянуть за один конец рукава, и он разворачивается по прямой линии без петлеобразования. Это не является практическим решением для проблемы хранения шлангов домовладельцами, поскольку садовые шланги имеют относительно малый диаметр по сравнению с пожарными рукавами, и почти все садовые шланги не принимают плоскую форму при отсутствии в них воды. Другая проблема, связанная со шлангами, известными в данной области техники, заключается в том, что они являются тяжелыми, громоздкими, их нелегко распутывать в лежачем положении, а также затруднено обращение с ними и перенос в место, куда необходима подача текучей среды, в том случае, когда они заполнены текучей средой, а также затруднено обращение с ними и перемещение, когда они пусты и нуждаются в возврате в место первоначального хранения. Кроме того, если пользователь не располагает приспособлением для намотки шланга, ему приходится предпринимать меры для расположения лежащего шланга таким образом, чтобы он не был запутан, поскольку в случае запутывания шланга распутать его при следующем использовании шланга будет крайне затруднительно и неудобно.

[0004] В связи с этим в данной области техники возникает необходимость в автоматическом сжатии шланга и снижении его длины, когда он не используется, а также в автоматическом растяжении шланга и увеличении до необходимой длины при практическом применении и автоматическом возврате к сниженной длине, когда он не используется. Также требуется шланг, который является относительно легковесным и не образует петель при его извлечении после хранения и заполнения текучей средой.

ОПИСАНИЕ ИЗВЕСТНОГО УРОВНЯ ТЕХНИКИ

[0005] В патенте США №3481368, выданном на имя Р.Х. Вансикла и соавт., предлагается гибкий шланг, включающий эластомерную трубку-вкладыш, окруженную рядом слоев металлической проволочной арматуры, и наружную оболочку, внутренний армирующий слой 15, включающий одинарный слой проволоки со спиральной намоткой, переплетенной с текстильными комплексными нитями, при этом проволока образует ровную цилиндрическую структуру, а текстильные комплексные нити - все переплетающие витки. Один или более дополнительных армирующих слоев проволоки намотаны спирально без переплетающихся текстильных комплексных нитей 20 и с изоляционным слоем эластомера между слоями армирования. Поверх других армирующих слоев и под оболочкой может быть выполнен слой проволоки в оплетке.

[0006] В патенте США №3520725, выданном на имя Дж. К. Хэмрика, предлагается система вакуумной очистки, в которой гибкий, но жесткий к изгибу вакуумный шланг, в условиях обычной эксплуатации расположенный внутри всасывающего трубопровода, не обладает или обладает малой эластичностью, когда шланг переводится в вытянутое или втянутое состояние хранения в трубопроводе для облегчения перемещения шланга через изгибы трубопровода, и при этом поршень на шланге 20 является деформируемым таким образом, чтобы проходить мимо упора выпускного разъема на другом конце трубопровода, и при этом зацепление между поршнем и упором в остальных случаях ограничивает соответственно выдвижение или втягивание шланга по отношению к трубопроводу.

[0007] В патенте США №3682202, выданном на имя Бурманна и соавт., предлагается усовершенствованный устойчивый к разрыву армированный шланг из гибкого полимерного материала, включающий полужесткую, расположенную в целом по окружности опорную конструкцию, которая содержит предпочтительно один слой армирования из текстильного полотна, большая часть которого состоит из обработанного полиэстера или нейлоновых волокон. Полиэстер или нейлоновые волокна обрабатываются органическим полиизоцианатом и предпочтительно, по крайней мере, 2-процентным раствором органического полиизоцианата в инертном растворителе. Данный рукав обладает существенно увеличенной прочностью на разрыв и сопротивлением к вакуумному смятию без необходимости в дополнительной поддержке, такой как вставка металлической проволоки. Это изобретение является особенно полезным для гибких шлангов радиатора, используемых в автомобильных системах охлаждения.

[0008] В патенте США №4009734, выданном на имя Салливана, предлагается гибкая самовтягивающаяся длинномерная труба, обладающая необходимой силой обратного хода и упругой памятью. Длинномерная труба особенно подходит для использования в качестве самовтягивающегося воздухопровода для подачи текучих сред под давлением к пневматическому оборудованию. Длинномерная труба содержит экструдированную бесшовную пластиковую трубу, изготавливаемую экструзией смеси, содержащей химически усиленный полиэстер и от 10% до 50% полимера полибутилентерефталата.

[0009] В патенте США №4091063, выданном на имя Логана, предлагается конструкция литого шланга и метод его изготовления, в котором шланг данной конструкции обладает изгибами в осевом направлении с определенными промежутками и управляемой гибкостью, определяемой изменением подъемов и понижений, и конструкция шланга имеет эластомерный внутренний слой, эластомерный наружный слой и промежуточный армирующий слой, изготовленный из тканевого материала, имеющего достаточное открытое пространство между взаимосоприкасающимися нитями, составляющими тканевый материал; и слои соединены в единую конструкцию проникающими колоннами эластомерного материала, проходящими через указанное достаточное пространство с изменяемыми подъемами и понижениями, которое обладает управляемой толщиной стенки, обеспечивая управляемую гибкость, и подъемы и понижения образованы эластомерными слоями в полувулканизированном состоянии для обеспечения указанного контроля толщины стенки.

[0010] В патенте США №4276908, выданном на имя Хорна, предлагается термопластичный шланг, в котором армирующий слой выполнен из комбинации нитей и элементарных волокон для обеспечения пространственных промежутков, в которых возможно установление механических связей между армированием и связанными с ним элементами.

[0011] В патенте США №4553568, выданном на имя Пикколи, предлагается гибкий шланг, сконструированный для восстановления оригинальной формы после смятия, что достигается благодаря новому спирально-навитому армирующему слою, содержащему один оплеточный элемент, представляющий относительно жесткие, невитые элементарные волокна и гибкий текстильный материал, завитой вокруг жестких элементарных волокон в каждой точке контакта в спирально-навитом слое. Спиральная навивка обеспечивает конструкции шланга увеличенное сопротивление смятию и петлеобразованию. Шланг особенно полезен в качестве раздаточного шланга бензонасоса, который подвержен частому смятию вследствие наезда автомобилей в процессе эксплуатации.

[0012] В патенте США №4895185, выданном на имя Чампльбо, предлагается устройство с гибким шлангом, в частности, для раздвижного упаковщика, в котором шланг армирован слоями, выполненными из гибких тросов, расположенных по спирали и закрепленных, по крайней мере, на одном конце путем обжатия указанных слоев с жесткими элементами, представляющими опорные элементы и захватные элементы, представляющие соосные неприлипающие конические поверхности сжатия, которые разделены к концу, и, по крайней мере, одна клиновая поверхность, образованная пазами, ориентирована между армирующими слоями для обеспечения прижатия.

[0013] В патенте США №4989643, выданном на имя Уолтона, предлагается высокоэффективный композитный шланг, обладающий повышенной износостойкостью, надежностью и долговечностью, для применения при повышенном давлении, повышенных температурах и/или условиях вибрации, таких как двигатели грузовиков с турбонаддувом, автобусов, автомобилей, генераторные двигатели и судовые машины. Композитный шланг включает один или более слоев сбалансированной ткани, с внутренней и наружной поверхностями каждого из которых соединен эластомер.

[0014] В патенте США №5023959, выданном на имя Мерсера, предлагается система для выдвижения и втягивания шланга слива для системы удаления отходов, которая, как правило, присутствует в жилых автофургонах и включает силовой или кривошипный удлинитель шланга, предназначенный для выдвижения телескопического шланга, хранящегося в свернутом состоянии в жилом автофургоне, в развернутое состояние, в котором он используется для удаления отходов из сборного резервуара автофургона через впускное отверстие приемника удаления отходов.

[0015] В патенте США №5036890, выданном на имя Уэйли, предлагается устройство, которое может быть вставлено в гидрантный конец типового садового или водяного шланга с целью укрепления этой части шланга, которая подвержена петлеобразованию или разрыву, что связано с коротким изгибом шланга на гидрантном конце вследствие воздействия на шланг давления в ходе эксплуатации. Армирующее устройство включает секцию витого упругого материала с упругой прокладкой, установленной на одном конце, которое может быть вставлено или удалено из шланга в любой момент.

[0016] В патенте США №5246254, выданном на имя Ложаконо мл. и соавт., предлагается противопетлеобразующее устройство, используемое в сочетании с водяными шлангами садового типа, в котором устройство включает корпус, представляющий трубчатое тело, имеющее соединительный элемент, вращательно установленный на трубчатом теле для соединения с водопроводным краном, при этом противоположный конец трубчатого тела имеет резьбу для соединения с шлангом садового типа, а также включает удлиненный гибкий нейлоновый трос, неподвижно закрепленный на утолщении, образованном на внутренней стенке трубчатого тела, причем трос по длине подобран таким образом, чтобы обеспечить его размещение по всей длине шланга.

[0017] В патенте США №5264262, выданном на имя Игараши, предлагается шланг для транспортировки хладагента, имеющий слоистую конструкцию, включающую внутреннюю трубку, содержащую, по крайней мере, один слой, наружную трубку, расположенную радиально снаружи и соосно с внутренней трубкой, и армирующий слой, установленный между внутренней и наружной трубками. Внутренняя трубка включает полимерный слой, образованный полимерным соединением.

[0018] В патенте США №5477888, выданном на имя Меззалиры, предлагается шланг (10), включающий, по крайней мере, один трубчатый слой (3) из пластикового или резинового материала, ячеистую сеть (4) цепного типа, обладающую продольными рядами (5) и поперечными рядами (6) и имеющую трубчатую форму, которая намотана на наружную поверхность указанного внутреннего слоя, возможный наружный слой (7) и характеризующийся тем, что указанные поперечные ряды имеют наклон по отношению к продольной оси шланга. В соответствии с предпочтительным вариантом осуществления продольные ряды (5) указанной сети наклонены по отношению к продольной оси Y шланга в направлении, противоположном направлению поперечных рядов (6).

[0019] В патенте США №5555915, выданном на имя Канао, предлагается шланг очистителя, включающий корпус шланга, соединительные цилиндры для соединения соответственно с рабочей трубой очистителя и корпусом очистителя, которые соединены с соответствующими концами корпуса очистителя, и армирующий проволочный материал, намотанный на корпус спирально и непрерывно по всей длине корпуса шланга. Армирующий проволочный материал выполняется в форме спирали с высоким наклоном на заранее определенной секции рядом с одним или обоими концами корпуса шланга таким образом, что смежные участки спирали их армирующего проволочного материала расположены близко друг к другу, в то время как стенка корпуса шланга отделена от внутренней периферийной поверхности. С другой стороны, армирующий проволочный материал выполняется в форме спирали с низким наклоном на промежуточном участке, за исключением одного или обоих концов корпуса шланга таким образом, что смежные участки спирали армирующего проволочного материала отделены друг от друга в направлении оси трубы.

[0020] В патенте США №5607107, выданном на имя Грива, предлагается выдвижной трубопровод, выполненный из листового полиэстера с памятью формы. Для изготовления полосы с памятью лист полиэстера наматывается в необходимом свернутом положении. Затем он нагревается и охлаждается для "запоминания" листом свернутой формы. После этого процесса лист полиэстера автоматически возвращается в свернутое состояние после его развертывания. В одной форме, подходящей для водослива, отдаленный конец листа полиэстера шире, чем другой конец, закрепляемый на сливной трубе. В другой форме лист полиэстера заключается в полиэтиленовую трубку с образованием выдвижного шланга. В предпочтительной форме отдаленный конец шланга опирается на барабан, который вращается по мере того, как шланг сматывается и разматывается, обеспечивая надлежащее выдвижение шланга. Также при необходимости может быть предусмотрена трубка с отверстиями, выполняющая роль разбрызгивающей насадки.

[0021] В патенте США №5816622, выданном на имя Картера, предлагается защитный рукав для садового шланга, включающий секцию защитной оболочки, имеющую в целом трубчатый корпус с внутренним отверстием, предназначенным для подключения садового шланга с плотной посадкой. К секции оболочки разъемно прикрепляется гибкая секция компенсации натяжения, отличающаяся тем, что гибкая секция компенсации натяжения имеет в целом трубчатый корпус. Стопорный элемент секции компенсации натяжения разъемно соединяет секцию компенсации натяжения с секцией оболочки. Стопорный элемент устанавливается в отверстии, образованном в корпусе секции оболочки. Стопорный элемент является упруго подвижным из ненапряженного состояния, в котором он выдвигается через отверстие и блокирует корпус секции оболочки для предотвращения осевого перемещения секции компенсации натяжения от секции оболочки во внутреннее деформированное положение, в котором стопорный элемент изогнут внутрь от отверстия, и отпускает корпус секции оболочки, обеспечивая относительное осевое перемещение между секциями оболочки и компенсации натяжения. Секция компенсации натяжения имеет внешнюю поверхность, которая определяет поверхность захвата для обеспечения соединения садового шланга с другим садовым шлангом.

[0022] В патенте США №5894866, выданном на имя Хорста и соавт., предлагается садовый шланг в сборе и захватный механизм, включающий, по крайней мере, часть данного шланга в сборе с захватным механизмом и узлом, предназначенным для сворачивания вокруг соответствующей опоры для удержания узла в необходимом положении, обеспечивая использование шланга в сборе без участия человека.

[0023] В патенте США №6024132, выданном на имя Фуджимото, предлагается гибкий шланг, включающий гофрированную стенку шланга 1, состоящую из внутренней стенки 2 и наружной стенки 3, каждая из которых выполнена из мягкого полимера и жесткого спирального армирующего элемента 4, расположенного между ними. При сжатии шланга внутри него образуется спиральная канавка 7. Внутренняя стенка 2 не является частично соединенной или склеенной с наружной стенкой 3, а жесткий спиральный армирующий элемент 4 образует не связанные участки или фрагменты 8. По мере сжатия шланга не связанные фрагменты 8 отделяются от наружной стенки 3 и жесткого спирального армирующего элемента 4 и перемещаются во внутреннем направлении шланга, закрывая спиральную канавку 7. В связи с этим при движении текучей среды в любом продольном направлении гибкий шланг снижает сопротивление потоку.

[0024] В патенте США №6024134, выданном на имя Акедо и соавт., предлагается слоистая лента, включающая главный слой из полиэстера с термопластичной полиуретановой смолой и защитный слой, образованный из мягкого поливинилхлорида, по крайней мере, одна поверхность главного слоя спирально намотана, а смежные грани соединены друг с другом, образуя стенку шланга.

[0025] В патенте США №6098666, выданном на имя Уэллса и соавт., предлагается трубопровод для транспортировки текучей среды под давлением, как например, от источника давления воздуха в систему пневматических тормозов автомобиля. Узел включает гибкий первый и второй трубчатые элементы, каждый из которых имеет наружную поверхность, и выдвигаются в осевом направлении от переднего отдаленного конца до заднего отдаленного конца.

[0026] В патенте США №6568610, выданном на имя Эриксена, предлагается гибкий распылительный переходник для подключения к стандартному садовому шлангу, имеющий наконечник для соединения нижнего конца с садовым шлангом и верхнего конца с узлом гибкой трубки, противоположный конец которой соединен с распылительным наконечником. Рукоятка пистолетного типа включает клапан контроля потока воды, такой как пусковой механизм, оперативно соединенный с водяным краном для контроля потока воды из наконечника переходника.

[0027] В патенте США №6948527, выданном на имя Рагнера и соавт., предлагается линейный самоприводной шланг для использования в транспортировке текучих сред (жидкости, газы, твердые частицы и их сочетания). Шланги (30) и (30b) имеют пружину перемещения (36), которая выдвигается по всей длине и может содержать одну или несколько пружин и/или винтовые пружины различного диаметра. Пружина (36) покрыта материалом оболочки шланга (32) снаружи и материалом оболочки шланга (34) внутри с образованием герметичного шланга и выгнута внутрь или наружу в радиальном направлении между отдельными витками пружины в зависимости от применения шланга (30) или (30b), в соответствии с чем материалы оболочки смещаются, когда шланг вытягивается, и витки пружины (36) соединяются вместе.

[0028] В патенте США №6955189, выданном на имя Уэйкера, садовый шланг в сборе включает продольный гибкий трубчатый элемент, который имеет открытый первый конец, открытый второй конец и периферийную стенку, расположенную между первым и вторым открытыми концами. Поперечное сечение, взятое поперек продольной оси трубчатого элемента, имеет в целом продолговатую форму, когда трубчатый элемент заполнен текучей средой и значительно более сплюснутую форму, когда трубчатый элемент не заполнен текучей средой. Трубчатый элемент имеет наружную поверхность, окрашенную флуоресцентной краской. Резьбовая охватывающая соединительная муфта соединена с первым концом с пропусканием среды, а резьбовая охватываемая соединительная муфта соединена со вторым концом с пропусканием среды.

[0029] В патенте США №7549448, выданном на имя Рагнера, предлагается линейный самоприводной шланг для использования в транспортировке текучих сред (жидкости, газы, твердые частицы и их сочетания). Шланг (30) имеет пружину перемещения (36), которая выдвигается по всей длине и может содержать одну или несколько пружин и/или винтовые пружины различного диаметра. Пружина (36) покрыта материалом оболочки шланга (32) снаружи и материалом оболочки шланга (34) внутри с образованием герметичного шланга и выгнута внутрь или наружу в радиальном направлении между отдельными витками пружины в зависимости от применения шланга (30), для обеспечения подвижности материалы оболочки смещаются, когда шланг вытягивается, и витки пружины (36) соединяются вместе.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0030] Шланг, который автоматически растягивается в продольном направлении и автоматически растягивается в поперечном направлении при приложении давления текучей среды внутри шланга. Шланг может автоматически растягиваться в продольном направлении, до шести раз превышая значение длины в нерастянутом, или сжатом состоянии и может автоматически растягиваться в поперечном направлении, до шести раз превышая значение нерастянутой ширины. После снятия давления текучей среды внутри шланга он автоматически сжимается, переходя в сжатое состояние. Шланг включает растягивающуюся внутреннюю трубку, выполненную из упругого материала, и отдельную наружную трубку, выполненную из непластичного материала, которая расположена вокруг внутренней трубки и закреплена и соединена с внутренней трубкой только в первом и втором концах, а также отделена, не прикреплена, не связана и не соприкасается с внутренней трубкой по всей длине шланга от первого до второго конца и способна свободно перемещаться по отношению к внутренней трубке по всей длине внутренней трубки от первого до второго конца.

[0031] Соответственно цель настоящего изобретения заключается в предложении шланга, который автоматически растягивается в продольном направлении и автоматически растягивается в поперечном направлении после приложения давления текучей среды внутри шланга.

[0032] Далее цель настоящего изобретения заключается в предложении шланга, который автоматически сжимается после снятия давления текучей среды внутри шланга. Сжатая длина до шести раз ниже развернутой длины.

[0033] Еще одна цель настоящего изобретения заключается в предложении шланга, который является относительно легковесным по сравнению с нерастягивающимся/несжимающимся шлангом.

[0034] При этом еще одна цель настоящего изобретения заключается в предложении шланга, который не подвержен петлеобразованию и не запутывается при эксплуатации.

[0035] При этом еще одна цель настоящего изобретения заключается в предложении шланга, включающего маркировку, например, словесного типа, на наружной трубке или рукаве.

[0036] При этом еще одна цель настоящего изобретения заключается в предложении шланга, который может быть использован для подключения и отключения от источника воды, такого как домашний водопроводный кран.

[0037] Другие цели и преимущества настоящего изобретения станут очевидными после рассмотрения следующего описания, приведенного в совокупности с сопроводительными чертежами, в которых с помощью иллюстраций и примеров будут изложены некоторые варианты осуществления настоящего изобретения. Все чертежи, приведенные в настоящем документе, являются частью описания патента и включают примеры вариантов осуществления настоящего изобретения, а также иллюстрируют различные его цели и особенности.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

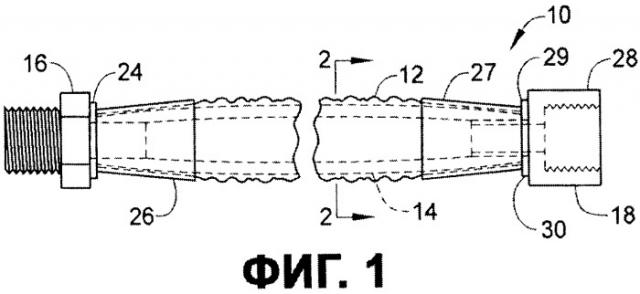

[0038] Фиг.1 представляет собой продольный вид сбоку настоящего изобретения в сжатом положении;

[0039] Фиг.2 представляет собой вид в поперечном сечении настоящего изобретения, выполненном по линии 2-2 на фиг.1;

[0040] Фиг.3 представляет собой продольный вид настоящего изобретения в растянутом положении;

[0041] Фиг.4 представляет собой вид в поперечном сечении настоящего изобретения, выполненном по линии 4-4 на фиг.3;

[0042] Фиг.5 представляет собой перспективный вид в поперечном сечении настоящего изобретения, выполненном по линии 4-4 на фиг.3;

[0043] Фиг.6 представляет собой перспективный вид в поперечном сечении настоящего изобретения, выполненном по линии 2-2 на фиг.1;

[0044] Фиг.7 представляет собой перспективный вид охватываемой соединительной муфты, закрепленной на конце шланга настоящего изобретения, когда шланг находится в удлиненном положении; и

[0045] Фиг.8 представляет собой перспективный вид охватывающей соединительной муфты, закрепленной на конце шланга настоящего изобретения, когда шланг находится в сжатом положении.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0046] Хотя настоящее изобретение может быть выполнено в различных вариантах осуществления, которые показаны на чертежах и описание которых приведено далее, однако следует учитывать, что данные варианты осуществления настоящего изобретения приведены в качестве примеров и не предназначены для ограничения вариантов осуществления настоящего изобретения только приведенными ниже.

[0047] Фиг.1-8, которые представлены в настоящем изобретении, иллюстрируют настоящее изобретение и форму его комплектации. Фиг.1 и 3 иллюстрируют предпочтительный вариант осуществления автоматически растягивающегося и сжимающегося шланга настоящего изобретения. Шланг саморастягивается при приложении давления текучей среды и повышения объема жидкости в шланге. Шланг также самосжимается при снижении давления текучей среды и объема жидкости в шланге. Шланг 10 состоит из двух отдельных и обособленных трубок 12 и 14. Внутренняя трубка 14 выполнена из упругого материала со степенью удлинения до 6 к 1 и шланг растягивается на длину, от 4 до 6 раз превышающую его сжатую длину, или нерастянутой длине, когда в упругую внутреннюю трубку 14 подается текучая среда под давлением. Предпочтительным материалом внутренней трубки 14 является натуральный латексный каучук. Однако также могут использоваться и другие синтетические материалы, обладающие упругими свойствами, аналогичными натуральному латексному каучуку. Упругая внутренняя трубка 14 растягивается радиально наружу или в поперечном направлении по отношению к ее длине. Радиальное растяжение внутренней трубки 14 ограничено максимальным диаметром неупругой наружной трубки 12. Наружная трубка 12 выполнена из непластичного, относительно мягкого, сгибаемого трубчатого тканого материала. Предпочтительными материалами, используемыми для выполнения неупругой наружной трубки 12, плетеный или тканый нейлон, полиэстер или полипропилен. Также для изготовления наружной трубки 12 могут быть использованы другие плетеные или тканые материалы. К материалу наружной трубки 12 предъявляются следующие требования: он должен быть мягким, сгибаемым, неупругим и достаточно прочным, чтобы выдерживать давление до 250 фунт/ кв. дюйм.

[0048] Шланг 10 также включает охватывающую соединительную муфту 18 на первом конце и охватываемую соединительную муфту 16 на втором конце. Охватываемая соединительная муфта 16 включает резьбовую часть 20, среднюю часть 22 и часть 24, к которым крепятся внутренняя трубка 14, наружная трубка 12 и рукав ограничения растяжения 26. Внутренняя трубка 14, наружная трубка 12 и рукав ограничения растяжения 26 крепятся к охватываемой соединительной муфте, как было описано выше.

[0049] Охватываемая соединительная муфта 18 включает резьбовую часть 28 на внутренней стороне охватываемой соединительной муфты, фиг.1, 3 и 8. Резьбовая часть 28 сконструирована для присоединения охватываемой соединительной муфты 20 и обеспечивает соединение одного шланга с другим. Резьбовая часть 28 также сконструирована для соединения с водопроводным краном или водовыпуском снаружи или внутри жилого дома или здания. Большинство водопроводных кранов в жилых домах и зданиях оснащены охватываемой соединительной муфтой или штуцером стандартного размера. Большинство типовых садовых или иных шлангов оснащены охватывающей соединительной муфтой или штуцером, который вступает в соединение и обеспечивает подключение шланга 10 к водопроводному крану или водовыпуску. Внутренняя трубка 14, наружная трубка 12 и рукав ограничения растяжения 27 крепятся к охватывающей соединительной муфте, как было описано выше. В предпочтительном варианте осуществления охватывающая соединительная муфта также включает шайбу 29, которая предназначена для обеспечения герметичного соединения между охватываемой и охватывающей соединительными муфтами или любыми другими охватываемой или охватывающей соединительными муфтами. В процессе монтажа неупругая наружная трубка прикрепляется и соединяется с внутренней трубкой 14 только в первом конце и во втором конце охватываемой соединительной муфтой 16 и охватывающей соединительной муфтой 18. Наружная трубка 12 отделена, не прикреплена, не связана и не соприкасается с упругой внутренней трубкой 14 по всей длине внутренней трубки 14 от первого конца до второго конца и в связи с этим наружная трубка 14 способна свободно перемещаться по отношению к внутренней трубке по всей длине внутренней трубки 14, когда шланг растягивается или сжимается.

[0050] Шланг 10 настоящего изобретения проиллюстрирован в соответствующем состоянии на фиг.1, 2, 6 и 8. В этом состоянии внутренняя трубка 14, которая является гибкой, находится в ненапряженном сжатом состоянии, в котором к внутренней трубке 14 не прилагаются усилия, способные ее растянуть или расширить. Следует также отметить, что наружная трубка 12 не вступает в контакт с внутренней трубкой 14, когда шланг находится в сжатом состоянии. Между внутренней трубкой 14 и наружной трубкой 12 присутствует зазор 15 (фиг.6). Как показано на фиг.6, толщина стенки внутренней трубки 14 в сжатом положении относительно велика по сравнению с толщиной стенки внутренней трубки 14 в растянутом положении (фиг.5). Растяжение упругой внутренней трубки 14 в поперечном направлении является результатом повышения давления и объема текучей среды во внутренней трубке 14. Это повышение давления жидкости и объема во внутренней трубке 14 также приводит к увеличению длины упругой внутренней трубки 14. Растяжение внутренней трубки 14 как в поперечном, так и в продольном направлении приводит к снижению толщины стенки внутренней трубки, увеличению диаметра внутренней трубки, в связи с чем обеспечивается повышение объема текучей среды, которая может протекать через внутреннюю трубку 14. Это снижение толщины стенки наглядно проиллюстрировано на фиг.5, на которой внутренний диаметр внутренней трубки был растянут и увеличен в связи с повышением давления текучей среды и объема во внутренней трубке 14.

[0051] Наружная трубка 12 предпочтительно выполняется из неупругой мягкой трубчатой ткани. Ткань изготавливается из прочного плетеного или тканого нейлона, полиэстера или полипроипилена либо из других трубчатых тканых или плетеных неупругих материалов, которые могут выдерживать внутреннее давление до 1723689,25 Па. В растянутом или удлиненном состоянии шланга 10 настоящего изобретения (фиг.3-5) внутренняя трубка 14 удлиняется или растягивается. В этом растянутом состоянии неупругая наружная трубка 12 ограничивает поперечное растяжение внутренней трубки 14, как показано на фиг.3 и 5. Наружная трубка 12 также является вытянутой, гладкой и относительно ровной по всей ее длине в этом растянутом состоянии, см. фиг.3 и 5. Поскольку наружная трубка 12 не растягивается в поперечном или продольном направлении, фактическая длина и ширина наружной трубки 12 определяет максимальную длину и максимальную ширину шланга 10 в его растянутом состоянии. Таким образом, диаметр и длина наружной трубки 12 определяют диаметр и длину шланга настоящего изобретения после приложения давления текучей среды к внутренней части упругой внутренней трубки 14. Соответственно диаметр и длина неупругой наружной трубки представляют собой конечный диаметр и конечную длину шланга 10, когда он находится в растянутом состоянии и используется для транспортировки или подачи текучей среды.

[0052] В предпочтительном варианте осуществления настоящего изобретения шланг 10 автоматически растягивается в 4-6 раз от его сжатой длины. Так, десятифутовый шланг в сжатом состоянии автоматически растягивается до 12,19-18,29 метров, когда во внутреннюю трубку 12 шланга подается текучая среда под давлением. Давление жидкости внутри шланга достигается путем подачи текучей среды под давлением в один конец шланга и ограничения расхода жидкости с другого конца шланга. Например, когда шланг 10 настоящего изобретения используется в качестве садового шланга рядом с домом, соединительная муфта 18 закрепляется на водопроводном кране или водовыпуске на наружной стене дома. Водопроводный кран включается или открывается, таким образом, в шланг 10 начинает поступать вода под давлением. Относительно нормальное давление для воды в жилом доме составляет 60 фунт/кв. дюйм. Однако давление воды в доме может варьироваться в значительной степени в зависимости от ряда обстоятельств. Как, например, давление воды, установленное в системе коммунального водоснабжения, давление воды, обеспечиваемое насосом и поддерживаемое пневматической камерой, когда вода подается из колодца, и т.д. Распылительный наконечник или другой распределитель текучей среды крепится к охватываемой соединительной муфте 16 на противоположном конце шланга. Распылительный наконечник может представлять собой типовой наконечник, который варьирует скорость и режим распыления воды из наконечника. Многие наконечники являются Г-образными для большего удобства захвата и использования. Эти наконечники также оснащены поворотной рукояткой типа Вкл.-Выкл., которая управляет внутренним клапаном. Данный внутренний клапан обеспечивает, ограничивает и перекрывает расход воды через наконечник.

[0053] Наконечник обеспечивает различные уровни ограничения текучей среды на конце шланга в зависимости от того, насколько велико отверстие наконечника. Чем меньше отверстие наконечника, тем больше наконечник ограничивает расход текучей среды на конце шланга и тем выше давление и объем текучей среды внутри шланга. Чем больше отверстие наконечника, тем меньше наконечник ограничивает расход текучей среды на конце шланга и тем ниже давление и объем текучей среды внутри шланга. Давление в сети водоснабжения обычного жилого дома составляет приблизительно 413685,42 Па. Если поток текучей среды на другом конце настоящего изобретения был отключен и полностью перекрыт, давление во внутренней трубке будет таким же, как давление в водопроводе жилого дома, 413685,42 Па. При данном значении давления внутренняя трубка 14 и наружная трубка 12 настоящего изобретения растягиваются до своей максимальной длины пятьдесят футов. После прекращения подачи текучей жидкости на конце шланга давление внутри шланга снижается, и шланг начинает сжиматься. Однако настоящее изобретение растягивается полностью даже когда давление на противоположном конце снижено ниже уровня 413685,42 Па, установленного в водопроводе жилого дома. В одном примере давление воды из водопровода жилого дома было равно 413685,42 Па, а давление воды на выходе из наконечника на другом конце шланга составляло 24316,5 Па. Этих 24316,5 Па давления внутри упругой внутренней трубки 14 было достаточно для полного растяжения внутренней трубки 14 в поперечном и продольном направлении, пока это растяжение не было остановлено неупругой наружной трубкой 12, то есть до максимальной длины и ширины неупругой наружной трубки 12. В предпочтительном варианте осуществления шланг 10 растягивается от десяти футов в сжатом состоянии до пятидесяти футов в растянутом состоянии.

[0054] Фиг.7 и 8 иллюстрируют, каким образом охватываемая и охватывающая соединительные муфты 16 и 18 соответственно прикрепляются к шлангу
