Способ автоматического управления процессом прямой гидратации олефинов
Патент 254904
Авторы
Классы МПК
Способ автоматического управления процессом прямой гидратации олефинов
Иллюстрации
Реферат

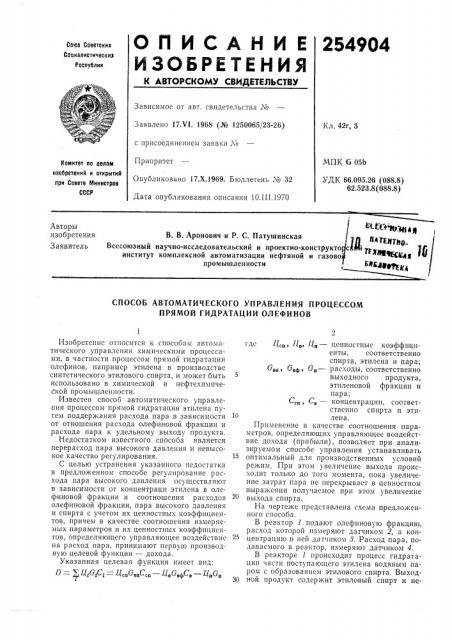

ОП ИСА НИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
254904
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 17Х1. 1968 (№ 1250065/23-26) с присоединением заявки №
Приоритет
Опубликовано 17.Х.1969. Бюллетень ¹ 32
Дата опубликования описания 10. III.1970
Кл. 42r, 3
МПК G 05Ь
УДК 66.095.26 (088.8)
62.523.8 (088.8) Комитет по делам изобретений и открытий при Совете й1инистров
СССР .й".1 Р;, 1, „
64ТЕВГНО
Tf xxixxxx„ 1с
БйБ„ЦЦРУ
Авторы изобретения
Заявитель
В. В. Аронович и P. С. Патушинская
Всесоюзный научно-исследовательский и проектно-конструкто институт комплексной автоматизации нефтяной и газово промышленности
СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ
ПРЯМОЙ ГИДРАТАЦИИ ОЛЕФИНОВ
Изобретение относится к способам автоматического управления химическими процессами, в частности процессом прямой гидратации олефинов, например этилена в производстве синтетического этилового спирта, и может быть использовано в химической и нефтехимической промышленности.
Известен способ автоматического управления процессом прямой гидратации этилена путем поддержания расхода пара в зависимости от отношения расхода олефиновой фракции и расхода пара к удельному выходу продукта.
Недостатком известного способа является перерасход пара высокого давления и невысокое качество регулирования.
С целью устранения указанного недостатка в предложенном способе регулирование расхода пара высокого давления осуществляют в зависимости от концентраци этилена в оле. финовой фракции и соотношения расходов олефиновой фракции, пара высокого давления и спирта с учетом их ценностных коэффициентов, причем в качестве соотношения измеряемых параметров и их ценностных коэффициентов, определяющего управляющее воздействис 25 на расход пара, принимают первую производную целевой функции — дохода.
Указанная целевая функция имеет вид:
О= ЦОС,=q«G,„С, — Ц,а, С,— Ц„а
l 30 где Ц«x Црэ Цд — ценностныс коэффициенты, соответственно спирта этичена и пара.
Gsa G,ô, G„— расходы соответственно выходного продукта, этиленовой фракции и пара;
С«, С, — концентрации, соответственно спирта и этилена.
Применение в качестве соотношения параметров, определяющих управляющее воздействие дохода (прибыли), позволяет при анализируемом способе управления устанавливать оптимальный для производственных условий режим При этом увеличение выхода происходит только до того момента, пока увеличение затрат пара не перекрывает в ценностном выражении получаемое при этом увеличение вы.хода спирта.
На чертеже представлена схема предложенного способа.
В реактор 1 подают олефиновую фракцию, расход которой измеряют датчиком 2, а концентрацию в ней датчиком 8. Расход пара, подаваемого в реактор, измеряют датчиком 4.
В реакторе 1 происходит процесс гидратации части поступающего этилена водяным паром с образованием этилового спирта. Выходной продукт содержит этиловый спирт и не254904
Предмет изобретения по расходу пара...pi i
Составитель Т. Ю. Журавлева
Текред А. А, Камышникова Корректор В. И. Жолудева
P.äàêòoð Е. Хорнна
Заказ 422/2 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2 прореагировавшую часть пара и олефпцовой фракции.
Расход выходного продукта измеряют датчиком 5, концентрацию спирта в нем — датчиком б.
Сигналы датчиков 2, 8, 4, 5 и 6 вводят в вычислительное устройство 7, в котором суммируют указанные сигналы и определяют их соотношение. Выходной сигнал вычислительного устройства 7 подают на оптимизатор 8, с помощью которого в зависимости от изменения выходного сигнала вычислительного устройства 7 воздействуют на исполнительный механизм 9, установленный на линии подачи пара в реактор 1.
1. Способ автоматического управления процессом прямой гидратации олефинов, например этилена в производстве синтетического этплового спирта, путем регулирования расхода пара высокого давления в зависимости от соотношения расхода олефиновой фракции и удельного расхода спирта, отличающийся тем, что, с целью оптимизации технико-экономи1еских показателей процесса и повышения качества регулирования, при регулировании расхода пара высокого давления учитывают концентрацию этилена в олефиповой фракции, а соотношение расходов олефиновой фракции, пара высокого давления и спирта определяют с учетом их ценностных коэффициентов.
2. Способ JIO п. 1, отличающийся тем, что в качестве соотношения измеряемых параметров и их ценностных коэффициентов, определяющего управляющее воздействие на расход пара, принимают первую производную целевой функции — дохода вида
D = r qio Ci т
