Выталкивающее устройство для выставленных товаров

Выталкивающее устройство для выставленных товаров

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ [0001]

Настоящее изобретение относится к выталкивающему устройству для выставленных товаров, выполненному с возможностью легкого выталкивания выставленных товаров, таких как товары широкого потребления.

УРОВЕНЬ ТЕХНИКИ [0002]

Различные выталкивающие устройства были разработаны в качестве выталкивающего устройства для выставленных товаров, таких как сигареты в пачках, продукты питания в коробках, банки с безалкогольными напитками и бутылки с напитками.

Например, в витрине для товаров, описанной в патентном документе /1/, предусматриваются направляющие в обеих боковых пластинах вытянутой коробчатой витрины для хранения товаров, образующих корпус, и спиральная пружина, образованная наматыванием пластинчатой пружины, устанавливается в держателе товаров, который перемещается вдоль направляющих. Эта витрина имеет конструкцию, в которой упругая восстанавливающая сила пластинчатой пружины используется в качестве движущей силы, а держатель товаров удерживается с возможностью скольжения внутри корпуса витрины.

В выталкивающем устройстве для выставленных товаров, описанном в патентном документе /2/, множество участков с выемками предусмотрены на внутренних поверхностях противоположных боковых стенок коробчатой витрины в продольном направлении, при этом устройство для продвижения товаров выполнено с использованием толкающей пластины, скользящей по направляющим, пластинчатой пружины и пары направляющих элементов. Это устройство имеет конструкцию, в которой с обоих концов направляющего элемента предусмотрены фиксирующие штифты, при этом фиксирующие штифты вводятся во множество участков с выемками в боковых стенках витрины для позиционирования направляющей.

[0003]

Патентные документы /3/ и /4/ раскрывают устройство для выталкивания товаров, в котором спиральная пружина вставляется в опорную полосу, которая перемещается, одновременно поддерживая товары, в направлении витрины (направление вперед - назад). Это устройство имеет конструкцию, в которой один конец спиральной пружины является раскрученным и прикрепленным к одному концу витрины для хранения товаров, а опорная полоса последовательно выдвигается к передней стороне товаров каждый раз, когда выставляемые товары извлекаются из витрины.

ПАТЕНТНЫЕ ДОКУМЕНТЫ

[0004]

[Патентный документ 1] Опубликованная патентная заявка Японии, не прошедшая экспертизу, №59-218113

[Патентный документ 2] Опубликованная патентная заявка Японии, не прошедшая экспертизу, №2005-237566

[Патентный документ 3] Патент США №4303162

[Патентный документ 4] Патент США №6964235

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0005]

В витринном устройстве для товаров с точки зрения менеджмента и подтверждения запаса выставляемого товара или сокращения потери вследствие неиспользования благоприятной возможности, желательно иметь представление о сроках пополнения товаров, хранящихся в корпусе витрины. Между тем, трудно непосредственно визуально подтвердить оставшееся количество товаров, хранящихся в корпусе витрины, поскольку выставляемые товары должны находиться близко друг к другу с целью повышения эффективности выкладки товаров.

В действительности, среди известных витринных устройств такого рода отсутствует витринное устройство, которое удовлетворяет вышеуказанному требованию.

[0006]

Изобретение было выполнено с учетом вышеуказанной ситуации, и целью изобретения является создание витринного устройства, содержащего выталкивающее устройство для выставленных товаров, которое способно подтвердить, что оставшегося количества товаров становится недостаточным, когда товары, хранящиеся упорядоченным образом, извлекаются.

[0007]

Выталкивающее устройство для выставленных товаров согласно изобретению содержит корпус, в котором товары хранятся упорядоченным образом друг относительно друга, рельсовый участок, который сформирован внутри корпуса в направлении выталкивания товаров, направляющий элемент, который выполнен с возможностью перемещения внутри корпуса в направлении выталкивания товаров вдоль рельсового участка, и конструкцию пластинчатой пружины, которая имеет намотанную часть, образованную спиралеобразной полосой пластинчатой пружины, в которой закреплен сердечник (удерживается в намотанном виде в свободном состоянии), и тяговое тело, свободно выходящее из намотанной части и втягиваемое упругой восстанавливающей силой полосы пластинчатой пружины, где направляющий элемент соединен с концом тягового тела и смещается в направлении выталкивания за счет упругой восстанавливающей силы полосы пластинчатой пружины, при этом на концевом участке корпуса формируется оконная часть, причем по меньшей мере часть полосы пластинчатой пружины или тягового тела видна (отслеживаема) снаружи корпуса через оконную часть.

[0008]

В соответствии с изобретением направляющий элемент смещается вдоль рельсового участка посредством упругой восстанавливающей силы полосы пластинчатой пружины, имеющей намотанную часть. Пользователь может вытягивать выставляемые товары с передней стороны корпуса в направлении выталкивания. В это время полоса пластинчатой пружины или тяговое тело видимы через оконную часть, благодаря чему может быть оценено оставшееся количество товаров на основе положений полосы пластинчатой пружины или тягового тела.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0009]

Вышеуказанные цели, а также другие цели, особенности и преимущества станут понятны из последующего описания и сопроводительных чертежей.

[0010]

Фиг.1 представляет перспективный вид первого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.2 представляет вид сверху выталкивающего устройства для выставленных товаров, изображенного на фиг.1.

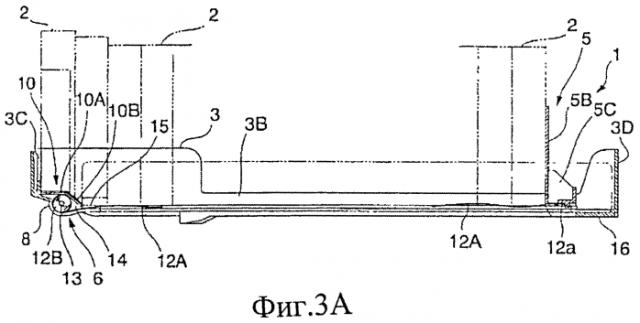

Фиг.3A представляет вид сбоку в разрезе выталкивающего устройства для выставленных товаров, изображенного на фиг.1. Фиг.3B представляет вид спереди направляющего элемента.

Фиг.4 представляет вид сбоку, показывающий пример промежуточной пластины, которая прикрепляется к выталкивающему устройству для выставленных товаров, изображенному на фиг.1.

Фиг.5 представляет вид спереди выталкивающего устройства для выставленных товаров, изображенного на фиг.5.

Фиг.6 представляет вид в разрезе, иллюстрирующий пример состояния крепления промежуточной пластины к выталкивающему устройству для выставленных товаров, изображенному на фиг.1.

Фиг.7 представляет вид в разрезе, иллюстрирующий другой пример состояния крепления промежуточной пластины к выталкивающему устройству для выставленных товаров, изображенному на фиг.1.

Фиг.8 представляет перспективный вид, иллюстрирующий пример элемента пластинчатой пружины, который устанавливается в выталкивающем устройстве для выставленных товаров, изображенном на фиг.1.

Фиг.9 представляет перспективный вид, иллюстрирующий элемент пластинчатой пружины в соответствии с модификацией первого варианта.

Фиг.10 представляет вид спереди, иллюстрирующий оконную часть в соответствии с другой модификацией первого варианта.

Фиг.11 представляет вид сбоку в разрезе, иллюстрирующий второй вариант выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.12 представляет вид сверху, иллюстрирующий элемент пластинчатой пружины третьего варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.13 представляет вид в разрезе, иллюстрирующий элемент пластинчатой пружины третьего варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.14A представляет вид в разрезе вдоль линии а-а на фиг.13. Фиг.14B представляет вид в разрезе вдоль линии b-b на фиг.13.

Фиг.15 представляет вид спереди, иллюстрирующий корпус третьего варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.16 представляет вид сбоку, иллюстрирующий часть третьего варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.17 представляет вид сверху, иллюстрирующий элемент пластинчатой пружины четвертого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.18 представляет вид в разрезе, иллюстрирующий элемент пластинчатой пружины четвертого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.19 представляет схему конфигурации, иллюстрирующую элемент пластинчатой пружины четвертого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.20 представляет вид спереди, иллюстрирующий корпус четвертого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.21 представляет вид сбоку, иллюстрирующий часть четвертого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.22 представляет вид сверху пятого варианта выталкивающего устройства для выставленных товаров в соответствии с изобретением.

Фиг.23A представляет вид в разрезе вдоль линии A-A на фиг.22. Фиг.23B представляет увеличенный вид области рельсового участка на фиг.23A.

Фиг.24A представляет вид сбоку направляющего элемента пятого варианта. Фиг.24B представляет вид в разрезе, взятый вдоль линии B-B на фиг.23A.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0011]

<Первый вариант>

Первый вариант выталкивающего устройства для выставленных товаров в соответствии с изобретением будет далее описан со ссылками на чертежи, при этом следует заметить, что изобретение не ограничивается этим вариантом.

Фиг.1 представляет перспективный вид, иллюстрирующий первый вариант выталкивающего устройства 1 для выставленных товаров в соответствии с изобретением. Фиг.2 представляет вид сверху фиг.1. Фиг.3A представляет вид в разрезе фиг.1, и фиг.3B представляет вид спереди направляющего элемента 5.

[0012]

Выталкивающее устройство 1 для выставленных товаров по первому варианту содержит корпус 3, рельсовый участок 7, направляющий элемент 5 и конструкцию 6 пластинчатой пружины.

Корпус 3 хранит множество товаров 2, таких как товары широкого потребления, упорядоченным образом друг относительно друга. Рельсовый участок 7 сформирован внутри корпуса 3 в направлении выталкивания товаров 2. Направляющий элемент 5 установлен с возможностью перемещения внутри корпуса 3 в направлении выталкивания вдоль рельсового участка 7. Конструкция 5 пластинчатой пружины содержит намотанную часть 12B, образованную спиралевидной полосой 12A пластинчатой пружины с закрепленным комплектом сердечника (удерживаемой в закрученном виде в свободном состоянии), и тяговое тело, которое свободно выходит из намотанной части 12B и втягивается за счет упругой восстанавливающей силы полосы 12A пластинчатой пружины.

Направляющий элемент 5 соединен с концом тягового тела (концевой участок 12a полосы 12A пластинчатой пружины), выходящего из намотанной части 12B и смещаемого в направлении выталкивания за счет упругой восстанавливающей силы полосы 12A пластинчатой пружины. Выталкивающее устройство 1 для выставленных товаров имеет оконную часть 20, формируемую на конце корпуса 3, посредством которой по меньшей мере часть полосы 12A пластинчатой пружины или тягового тела (в данном варианте это полоса 12A пластинчатой пружины) видима снаружи корпуса 3 через оконную часть 20 (см. фиг.5).

[0013]

Выталкивающее устройство 1 для выставленных товаров по первому варианту может подходящим образом выставлять относительно легкие товары 2 (показаны пунктирной линией на фиг.3A), например, пачки сигарет или упаковки с пирожными. Корпус 3 может хранить примерно от 10 до 20 изделий по продольной линии и имеет вытянутую в направлении выталкивания форму. Корпус 3 изготовлен из полимерного материала, такого как сополимер акрилонитрил - бутадиен - стирола (ABS) или ударопрочный полистирол. Направляющий элемент 5 является элементом продвижения товара и расположен с возможностью перемещения внутри корпуса 3. Направляющий элемент 5 изготовлен из полимерного материала, такого как полиоксиметилен, более прочного, чем корпус 3. Конструкция 6 пластинчатой пружины является смещающим средством для перемещения направляющего элемента 5 вдоль рельсового участка 7.

[0014]

Ширина корпуса 3 немного больше, чем ширина товаров 2 для хранения. Далее в настоящем документе направление выталкивания товаров 2 называется направлением вперед - назад, или направлением по длине. В направлении вперед - назад направление выталкивания товаров 2 называется передней стороной, а направление выдвижения полосы 12A пластинчатой пружины называется задней стороной. Направление по глубине корпуса 3 называется направлением вверх-вниз, а направление, перпендикулярное этим направлениям, называется направлением по ширине.

[0015]

Корпус 3 содержит днище 3A, которое имеет длину в соответствии с количеством товаров 2, подлежащих хранению, пару боковых стенок 3B и 3B, которые выполнены вертикально с обеих сторон днища 3A в направлении по ширине, и переднюю стенку 3C и заднюю стенку 3D, которые выполнены вертикально с обеих сторон днища 3A в направлении по длине. Корпус 3 представляет собой неглубокую вытянутую коробку с открытым верхом. Пара боковых стенок 3B и 3B, передняя стенка 3C и задняя стенка 3D являются сплошными и образуют друг с другом единое тело.

[0016]

В части возле центра днища 3A корпуса 3 в направлении по ширине выполнена пара рельсовых участков 7 и 7. Пара рельсовых участков 7 и 7 параллельна друг другу на заданном расстоянии. Пара рельсовых участков 7 и 7 имеет две прорези, которые проходят в направлении по длине. В днище 3A формируется сквозное отверстие 7A на участке между парой рельсовых участков 7 и 7. На этих рельсовых участках 7 конец корпуса 3 со стороны задней стенки 3D выполняется для распространения к участку поблизости от задней стенки 3D. На рельсовых участках конец со стороны передней стенки 3C формируется для распространения в местоположение, немного отстоящее от передней стенки 3C.

[0017]

У конца днища 3A со стороны передней стенки 3C формируется направленный вниз выпуклый изогнутый участок 8 в днище 3A таким образом, что он локализуется между одним концом рельсового участка 7 и передней стенкой 3C. На верхней поверхности днища 3A формируется пара опорных стенок 9 и 9 вертикально на небольшом расстоянии для распространения в направлении вперед - назад вдоль пары рельсовых участков 7 и 7. Расстояние между парой опорных стенок 9 и 9 немного превышает расстояние между парой рельсовых участков 7 и 7. Над парой опорных стенок 9 и 9 формируется крышечная стенка 10. У передней стороны в нижней части корпуса 3 формируется участок 14 хранения, окруженный парой рельсовых участков 7 и 7, крышечной стенкой 10 и изогнутым участком 8. Намотанная часть 12 В элемента 12 пластинчатой пружины (тягового тела) хранится на участке 14 хранения.

[0018]

Как показано на фиг.8, элемент 12 пластинчатой пружины включает в себя намотанную часть 12B, образованную наматыванием удлиненной полосы 12A пластинчатой пружины. Полоса 12A пластинчатой пружины необходимой длины может быть выдвинута из намотанной части 12B. Полоса 12A пластинчатой пружины имеет сердечник для формирования спирали, и так как сила для втягивания полосы 12A пластинчатой пружины, вытянутой из намотанной части 12B в направлении вытягивания, является небольшой, полоса 12A пластинчатой пружины автоматически перематывается по направлению к намотанной части 12B за счет упругой восстанавливающей силы.

[0019]

Опорный вал 13 выполнен между парой опорных стенок 9 и 9 для поддержки с возможностью вращения намотанной части 12B элемента 12 пластинчатой пружины. Крышечная стенка 10 состоит из параллельной стенки 10A и наклонной стенки 10B. Параллельная стенка 10A является участком переднего края в непосредственной близости от передней стенки 3C. Параллельная стенка 10A параллельна днищу 3A. Наклонная стенка 10B является участком заднего края и на расстоянии от передней стенки 3C. Наклонная стенка 10B наклонена вниз по направлению к заднему краю. Щелевидное отверстие 15, в которое может вставляться полоса 12A пластинчатой пружины, выполнено между конечным участком с задней стороны наклонной стенки 10B и днищем 3A. Участок 14 хранения окружен изогнутым участком днища 3A, парой опорных стенок 9 и 9 и крышечной стенкой 10, в результате чего участок 14 хранения элемента 12 пластинчатой пружины создается на стороне донной части у стенки корпуса 3.

[0020]

В данном варианте намотанная часть 12B элемента 12 пластинчатой пружины поддерживается в осевом направлении с возможностью поворота по окружности опорным валом 13 между парой опорных стенок 9 и 9. В состоянии, когда полоса 12A пластинчатой пружины, выходящая из намотанной части 12B, выходит из отверстия 15 у конца наклонной стенки 10B внутрь корпуса 3, намотанная часть 12B сохраняется на участке 14 хранения корпуса 3.

[0021]

Направляющий элемент 5 выполнен на днище 3A. Как показано на фиг.3B, направляющий элемент 5 включает в себя подвижную пластину 5A, направляющую пластину 5B, пластину 5C ребра жесткости и пару выступающих пластин 5D и 5D.

Подвижная пластина 5A скользит в контакте с верхними краями пары рельсовых участков 7 и 7. Подвижная пластина 5A имеет ширину, немного меньшую, чем днище 3A. Направляющая пластина 5B выполнена вертикально на верхней поверхности подвижной пластины 5A и вытянута в направлении вверх - вниз. Направляющая пластина 5B смещает последний товар 2 упорядоченных товаров 2 к передней стороне. Пластина 5C ребра жесткости формируется в виде единого тела с подвижной пластиной 5A и направляющей пластиной 5B для усиления жесткости при изгибе пластинчатой направляющей пластины 5B. Пара выступающих пластин 5D и 5D выполнена параллельно друг другу в направлении по ширине и вертикально в нижней части подвижной пластины 5A. Эти две выступающие пластины 5D и 5D вводятся в пространство между парой рельсовых участков 7 и 7. Каждая выступающая пластина 5D имеет когтеобразную форму, и на кончике (нижнем конце) выступающей пластины 5D формируется крючковой участок 5E. В состоянии, когда выступающие пластины 5D вставлены в пространство между парой рельсовых участков 7 и 7, крючковые участки 5E выступают со стороны нижней поверхности днища 3A корпуса 3 и служат в качестве ограничителей для выступающих пластин 5D. Соответственно, направляющий элемент 5 входит в зацепление с рельсовыми участками 7. Направляющий элемент 5 скользит вдоль рельсовых участков 7 в состоянии, когда отделение от рельсовых участков 7 ограничено.

[0022]

Концевой участок 12a полосы 12A пластинчатой пружины, выходящий из намотанной части 12B, крепится к нижней части направляющего элемента 5. Направляющий элемент 5 смещается по направлению к передней стенке 3C корпуса 3 вдоль рельсовых участков 7 за счет упругой восстанавливающей силы полосы 12A пластинчатой пружины.

[0023]

В данном варианте длина участка у конца полосы 12A пластинчатой пружины служит в качестве тягового тела направляющего элемента 5. Другими словами, тяговое тело в этом варианте имеет сердечник и является самонаматывающимся под воздействием упругой восстанавливающей силы. Однако, как описано ниже во втором варианте, тяговое тело и полоса пластинчатой пружины могут быть выполнены раздельно, и тяговое тело может быть изготовлено из гибкого материала, который является гибким и по существу не обладает упругими характеристиками.

[0024]

В днище 3A корпуса 3 в задней концевой части вблизи от задней стенки 3D отсутствует сквозное отверстие 7A между парой рельсовых участков 7 и 7, вследствие чего формируется языкообразная стопорная пластина 16 части днища 3A. Когда направляющий элемент 5 движется обратно от передней стороны к задней стороне, после скольжения вдоль рельсовых участков 7 выступающая пластина 5D вступает в контакт со стопорной пластиной 16, в результате чего обратное движение направляющего элемента 5 ограничивается.

Направляющий элемент 5 тянется полосой 12A пластинчатой пружины и движется вперед к передней стенке 3C. Движение вперед направляющего элемента 5 прекращается, когда направляющая пластина 5 В входит в контакт с передней поверхностью крышечной стенки 10 или задней поверхностью последнего товара 2.

[0025]

Как показано на фиг.5, в центре нижней части передней стенки 3C корпуса 3 предусмотрена оконная часть 20. Другими словами, оконная часть 20 формируется в стенке либо с передней стороны, либо с задней стороны корпуса 3, к которой прикрепляется намотанная часть 12B. То есть оконная часть 20 может быть выполнена в передней стенке 3C корпуса 3, как в данном варианте, или может быть выполнена в задней стенке 3D. Оконная часть 20 имеет размер такой, что намотанная часть 12B, хранящаяся внутри корпуса 3, является видимой.

[0026]

В качестве примера, оконная часть 20 создается путем формирования передней стенки 3C из прозрачного полимерного материала, придания шероховатости поверхности нижней части передней стенки 3C до непрозрачного состояния низкотемпературной обработкой или подобной и оставления только части, соответствующей оконной части 20, в состоянии прозрачного полимера, так что он может пропускать свет.Наряду с этим, оконная часть 20 может быть получена путем формирования всей передней стенки 3C из непрозрачного материала и создания оконного отверстия по центру нижней части передней стенки 3C. Кроме того, оконная часть 20 может быть получена путем формирования только места в передней стенке 3C, соответствующей оконной части 20, из прозрачного полимера и формирования других мест из непрозрачного материала. Оконное отверстие может быть выполнено в передней стенке 3C в виде проема, и линзовый элемент может быть расположен в этом отверстии, в результате чего периферийная поверхность намотанной части 12 В легко видима снаружи.

[0027]

В выталкивающем устройстве 1 для выставленных товаров по данному варианту индикаторная часть 12C, которая обеспечивает индикацию величины разматывания полосы 12A пластинчатой пружины или намотанной части 12B тягового тела (концевой участок 12a), формируется в произвольных местоположениях в направлении по длине полосы 12A пластинчатой пружины, или тягового тела (концевой участок 12a). Индикаторная часть 12C просматривается через оконную часть 20, в результате чего можно определить количество товаров 2, хранящихся в корпусе 3.

[0028]

Величина разматывания полосы 12A пластинчатой пружины может быть определена по состояния полосы 12A пластинчатой пружины или тягового тела, например, диаметра намотки полосы 12A пластинчатой пружины в намотанной части 12B через оконную часть 20. То есть полоса 12A пластинчатой пружины обозревается через оконную часть 20, в результате чего можно иметь представление об оставшемся количестве товаров 2, хранящихся в корпусе 3.

[0029]

Как показано на фиг.8, в элементе 12 пластинчатой пружины по данному варианту полоса 12A пластинчатой пружины может быть раскручена из намотанной части 12B для удлинения линейно на заданную длину. Индикаторные части 12C по данному варианту являются цифрами, которые отображают оставшееся количество товаров 2, хранящихся в корпусе 3.

Местоположения и варианты осуществления индикаторных частей 12C, сформированных в направлении по длине полосы 12A пластинчатой пружины, конкретно не ограничены. В качестве примера, предполагается, что когда направляющий элемент 5 перемещается в местоположение, находящееся дальше всего от передней стенки 3C вдоль рельсовых участков 7, индикаторные части 12C на внешней периферийной поверхности намотанной части 12B, которые просматриваются через оконную часть 20, являются цифрами, которые отображают максимальное количество товаров 2, выставленных и хранящихся между направляющим элементом 5 и передней стенкой 3C. Цифры напечатаны таким образом, что каждый раз, когда один из товаров 2, выставляемых и хранящихся между направляющим элементом 5 и передней стенкой 3C, извлекается и направляющий элемент 5 сдвигается, числовое значение индикаторной части 12C уменьшается на единицу через оконную часть 20. Другими словами, цифры напечатаны в направлении по длине полосы 12C пластинчатой пружины с интервалом, равным размеру (толщине) в направлении вперед - назад товаров 2. В частности, цифра, отображающая N, напечатана в местоположении, когда величина разматывания полосы 12A пластинчатой пружины отмечает N толщин товаров 2. Соответственно, индикаторные части 12C, сформированные в полосе 12A пластинчатой пружины или тягового тела (концевой участок 12a), становятся цифрами, которые отображают оставшееся количество товаров 2, выставленных в корпусе 3.

[0030]

Как показано на фиг.8, индикаторные части 12C выполнены таким образом, что одна из индикаторных частей 12C отображается вертикально в заданном местоположении на внешней периферийной поверхности намотанной части 12B в состоянии, когда полоса 12A пластинчатой пружины разматывается из намотанной части 12B и удлиняется линейно на заданную длину. То есть одна из множества индикаторных частей 12C, выполненная на поверхности полосы 12A пластинчатой пружины, может быть видна в вертикальном состоянии отображения через оконную часть 20 передней стенки 3C в положении, когда полоса 12A пластинчатой пружины вытянута из элемента 12 пластинчатой пружины на требуемую длину.

[0031]

В днище 3A корпуса 3 множество (в примере на фиг.2 - четыре) щелевидных установочных отверстий 21 в два ряда, т.е. всего восемь установочных отверстий 21, выполнены на участках рядом с боковыми стенками 3B в направлении по длине днища 3A. Промежуточные пластины 22, изображенные на фиг.4, устанавливаются в установочные отверстия 21. Каждая промежуточная пластина 22 имеет перегородочную пластину 22A, которая немного короче, чем днище 3A, и немного ниже, чем боковая стенка 3B, и множество (в примере на фиг.4 - четыре) пластин 22 В зацепления, которые выполнены выступающими с перерывами в нижней части разделительной пластины 22A. Пластины 22B зацепления входят в зацепление с установочными отверстиями 21, в результате чего промежуточные пластины 22 устанавливаются вертикально между боковыми стенками 3B, как показано на фиг.6 или 7.

Промежуточные пластины 22, имеющие вышеуказанную конструкцию, используются, когда товары 2, ширина которых меньше, чем промежуток между парой боковых стенок 3B и 3B корпуса 3, выставляются и располагаются в корпусе 3. Положения зацепления промежуточных пластин 22 в установочных отверстиях 21 изменяются соответствующим образом, как показано на фиг.6 или 7, тем самым позволяя выставлять и располагать товары 2, имеющие разную ширину.

[0032]

В выталкивающем устройстве 1 для выставленных товаров, имеющем вышеуказанную конструкцию, направляющий элемент 5 скользит к самой глубокой части корпуса 3 вдоль рельсовых участков 7, и необходимое количество товаров 2 располагается в пространстве между передней стенкой 3C и направляющим элементом 5 и используется.

Если один из товаров 2 в первом ряду, хранящийся в корпусе 3, выталкивается, когда направляющий элемент 5 подтягивается к передней стенке полосой 12A пластинчатой пружины элемента 12 пластинчатой пружины, ряд оставшихся товаров 2 выталкивается направляющим элементом 5 до тех пор, пока оставшиеся товары 2 не войдут в контакт с передней стенкой 3C. Соответственно, даже когда один из товаров 2 в первом ряду корпуса 3 удаляется, другие товары 2, выставленные и размещенные, могут быть перемещены вперед и не упадут внутрь корпуса 3.

[0033]

В состоянии, когда направляющий элемент 5 скользит к задней стороне корпуса 3 по рельсовым участкам 7 и заданное количество товаров 2 отображается и располагается в пространстве, сформированном между передней стенкой 3C и направляющим элементом 5, цифра, служащая в качестве индикаторной части 12C, напечатанная на полосе 12A пластинчатой пластины, может быть считана через оконную часть 20. В этот момент цифры, которые видны через оконную часть 20, соответствуют общему количеству выставленных товаров 2.

Далее, если один из товаров 2 в первом ряду корпуса 3 удаляется, цифра, которая читается через оконную часть 20 передней стенки 3C, уменьшается на единицу, в результате чего может быть определено общее количество товаров 2, остающихся в корпусе 3.. Каждый раз, когда товары 2 удаляются из корпуса 3, числовое значение, которое читается через оконную часть 20, уменьшается. Соответственно, если числовое значение достигает 0, состояние, когда оставшееся количество товаров 2 в корпусе 3 уменьшается, может быть распознано. Следовательно, желательно пополнить товары 2, когда это необходимо, в соответствии с числовым значением, которое просматривается через оконную часть 20.

[0034]

В соответствии с выталкивающим устройством 1 для выставленных товаров, имеющим вышеуказанную конструкцию, оставшееся количество товаров 2 может быть определено посредством просмотра индикаторной части 12C внутри оконной части 20 передней стенки 3C. По этой причине, например, даже когда товары 2 являются легкими и небольшими, такими как сигаретные пачки, состояние оставшегося количества товаров 2 в корпусе 3 может быть определено легко и точно.

Когда товарами 2 являются сигаретные пачки или подобное, множество корпусов 3, имеющих вышеуказанную конструкцию, может быть подготовлено в соответствии с типами сигарет и количеством сигаретных пачек, которые должны быть установлены, упорядочены параллельным образом и сохранены в фиксирующем корпусе (не показан) для выставления товаров 2. Соответственно, даже когда корпуса 3 установлены параллельно, чтобы быть рядом друг с другом, так что количество товаров 2 внутри корпусов 3 не может быть визуально подтверждено, оставшееся количество товаров 2 внутри каждого корпуса 3 может быть легко определено при взгляде в оконную часть 20 каждого корпуса 3.

[0035]

В данном варианте были описаны индикаторные части 12C варианта, в которых оставшееся количество товаров 2 может постоянно подтверждаться через оконную часть 20 вне зависимости от величины оставшегося количества товаров 2. Однако изобретение не ограничено этим. Должно быть достаточным, если может быть подтверждено через оконную часть 20, равно или не равно оставшееся количество товаров 2 заданному количеству (например, пяти) товаров или меньше его. В частности, когда направляющий элемент 5 достигнет позиции, соответствующей заданному количеству товаров, цвет или изображение полосы 12A пластинчатой пружины для просмотра через оконную часть 20 может быть изменен.

[0036]

Намотанная часть 12B по данному варианту имеет сдвоенную структуру намотки, состоящую из полосы 12A пластинчатой пружины и индикаторной полосы (полосы 12D в виде ленты). Индикаторные части 12C, которые обеспечивают индикацию величины разматывания полосы 12A пластинчатой пружины из намотанной части 12B, выполняются в индикаторной полосе (ленточной полосе 12D).

[0037]

Фиг.9 представляет перспективный вид, иллюстрирующий элемент пластинчатой пружины в соответствии с модификацией первого варианта. Элемент пластинчатой пружины этой модификации имеет сдвоенную структуру намотки, состоящую из полосы 12A пластинчатой пружины и ленточной полосы (индикаторный полосы) 12D. Индикаторные части в этой модификации являются цветными индикаторными частями 12E, отпечатанными на ленточной полосе 12D. То есть, в то время как индикаторные части 12C первого варианта являются цифрами, в данной модификации цветные индикаторные части 12E, напечатанные методом цветового кодирования, выполнены с перерывами в ленточной полосе 12D. Даже когда полоса 12A пластинчатой пружины изготовлена из материала, такого как пружинная медь, и печать на ее поверхности затруднена, ленточная полоса 12D, изготовленная из липофильного полимера, и полоса 12A пластинчатой пружины представляют собой сдвоенную намотку, в результате чего могут быть легко выполнены цветные индикаторные части 12E.

[0038]

Например, в качестве примера цветных индикаторных частей 12E предполагается, что цветная индикаторная часть 12E в позиции для просмотра через оконную часть 20, когда количество товаров 2, хранящихся внутри корпуса 3, велико, является первым цветом. Предполагается, что цветная индикаторная часть 12E в позиции для просмотра через оконную часть 20, когда количество товаров 2, хранящихся внутри корпуса 3, становится небольшим, например, становится равным пяти или трем или меньше, является вторым цветом, отличным от первого цвета. Таким образом, цветная индикаторная часть 12E изменяется через оконную часть 20 в соответствии с оставшемся количеством товаров 2, в результате чего оставшееся количество товаров 2 может быть определено на основе цвета цветной индикаторной части 12E. Первый цвет и второй цвет различаются в по меньшей мере одном из: яркость, насыщенность и оттенок. То есть индикаторные части этой модификации, выполненные в полосе 12A пластинчатой пружины, или тягового тела, являются цветными индикаторными частями 12E, которые отображают оставшееся количество товаров 2, выставленных внутри корпуса 3. В качестве примера, когда направляющий элемент 5 перемещается в местоположение, находящееся дальше всего от передней стенки ЗС вдоль рельсовых участков 7 (т.е. когда направляющий элемент 5 скользит к самой глубокой части корпуса 3), светло - голубой цвет отпечатывается в качестве цветной индикаторной части 12E на внешней периферийной поверхности намотанной части 12B для просмотра через оконную часть 20. Каждый раз, когда товары 2, выставленные и хранящиеся между направляющим элементом 5 и передней стенкой 3C, извлекаются и направляющий элемент 5 перемещается, цвет цветной индикаторной части 12E через оконную часть 20 печатается тем же самым светло - голубым. Должно быть достаточно, чтобы цветная индикаторная часть 12E темно - синего цвета, когда количество товаров 2, выставленных и хранящихся между направляющим элементом 5 и передней стенкой 3C, становится небольшим, таким как пять или три, отпечатывается, чтобы быть видимой через оконную часть 20. Соответственно, оставшееся количество товаров 2 может быть определено при просмотре цвета цветной индикаторной части 12E, обращенной к оконной части 20. Цветовая индикация цветной индикаторной части 12E является только примером, и цветная индикаторная часть 12E может быть выполнена таким образом, что она становится голубой, когда оставшееся количество товаров 2 является большим, желтой, когда оставшееся количество товаров 2 становится небольшим, и красной, когда оставшееся количество товаров 2 становится еще меньше, например, пять или три.

[0039]

Пример индикаторной части, которая выполняется на полосе 12A пластинчатой пружины или ленточной полосе 12D, являющейся сдвоенной намоткой с полосой 12A пластинчатой пружины, как описано выше, не ограничен печатью цифр или печатью цветной индикаторной части, и могут быть использованы любые изображения, такие как рисунки, значки, символы. То есть индикаторная часть может быть цветной индикаторной частью 12E, которая отображает оставшееся количество товаров 2, хранящихся в корпусе 3, с помощью цветов, или изобразительной индикаторной частью (не показана), которая представляет оставшееся количество товаров с помощью изображений.

[0040]

Индикаторная часть может быть реализована изменением ширины полосы 12A пластинчатой пружины. То есть ширина полосы 12A пластинчатой пружины для просмотра через оконную часть 20 может изменяться в зависимости от величины намотки полосы 12A пластинчатой пружины. Таким образом, может быть использована любая специфическая форма индикаторной части, поскольку форма индикации позволяет определить время для пополнения товаров 2, когда оставшееся количество товаров 2, хранящихся в корпусе 3, становится небольшим.

[0041]

В добавление к вышесказанному, цветная индикаторная часть с градацией, такой как легкий оттенок, отображается в диапазоне, когда количество товаров 2 является достаточным, и по мере того, как оставшееся количество товаров 2 становится небольшим, может быть предусмотрено использование темного оттенка или другого цвета. В этом случае цветная индикаторная часть может быть сформирована путем окрашивания всей поверхности ленточной полосы 12D или может быть цветной индикаторной частью, выполненной путем прикрепления ленты, и только видимый диапазон через
