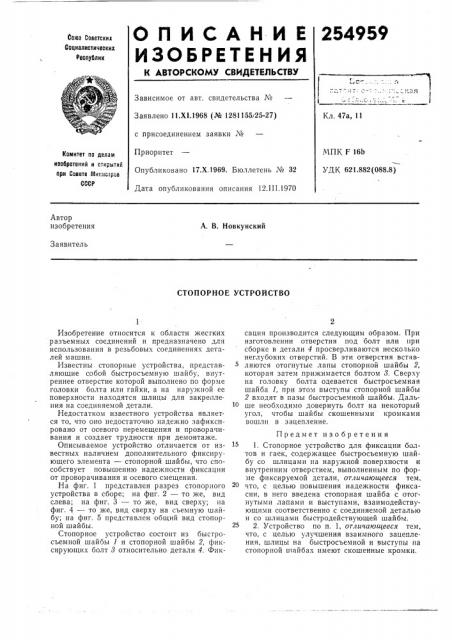

0 П И С А Н И Е 254959

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства ¹

Заявлено 11.Х1.1968 (№ 1281155(25-27) с присоединением заявки №

Приоритет

Опубликовано 17.Х.1969. Бюллетень № 32

Дата опубликования описания 12. I I I.1970

Кл. 47а, 11

МПК F 16Ь

УДК 621.882(088.8) Комитет по делам ивобретеннй и открытий при Совете Мп:нсгров

СССР

Автор изобретения

А. В. Новкунский

Заявитель

СТОПОРНОЕ УСТРОЙСТВО

Изобретение относится к области жестких разъемных соединений и предназначено для использования в резьбовых соединениях деталей машин.

Известны стопорные устройства, представляющие собой быстросъемную шайбу, внутреннее отверстие которой выполнено по форме головки болта или гайки, а на наружной ее поверхности находятся шлицы для закреиле. ния на соединяемой детали.

Недостатком известного устройства являет. ся то, что оно недостаточно надежно зафиксировано от осевого перемещения и проворачивания и создает трудности при демонтаже.

Описываемое устройство отличается от известных наличием дополнительного фиксирующего элемента — стопорной шайбы, что способствует повышению надежности фиксации от проворачивания и осевого смещения.

На фиг. 1 представлен разрез стопор ного устройства в сборе; на фиг. 2 — то же, вид слева; на фиг. 3 — то же, вид сверху; на фиг. 4 — то же, вид сверху на съемную шайбу; на фиг. 5 представлен общий вид стопорной шайбы.

Стопорное устройство состоит из быстросъемной шайбы 1 и стопорной шайбы 2, фиксирующих болт 8 относительно детали 4. Фиксация производится следующим образом. При изготовлении отверстия под болт или при сборке в детали 4 просверливаются несколько неглубоких отверстий. В эти отверстия вставляются отогнутые лапы стопорной шайбы 2, которая затем прижимается болтом 8. Сверху на головку болта одевается быстросъемная шайба 1, при этом выступы стопорной шайбы

2 входят в пазы быстросъемной шайбы. Дальше необходимо довернуть болт на некоторый угол, чтобы шайбы скошенными кромками вошли в зацепление.

Предмет изобретения

1. Стопорное устройство для фиксации болтов и гаек, содержащее быстросъемную шайбу со шлицами на наружной поверхности и внутренним отверстием, выполненным по форме фиксируемой детали, отличающееся тем, что, с целью повышения надежности фиксасии, в него введена стопорная шайба с отогнутыми лапами и выступами, взаимодействующими соответственно с соединяемой деталью и со шлицами быстродействующей шайбы.

2. Устройство по п. 1, отличающееся тем, что, с целью улучшения взаимного зацепления, шлицы на быстросъемной и выступы на стопорной шайбах имеют скошенные кромки.

254959

Фи1. 1 Риг. 2 т иг. г

9 иг 5
