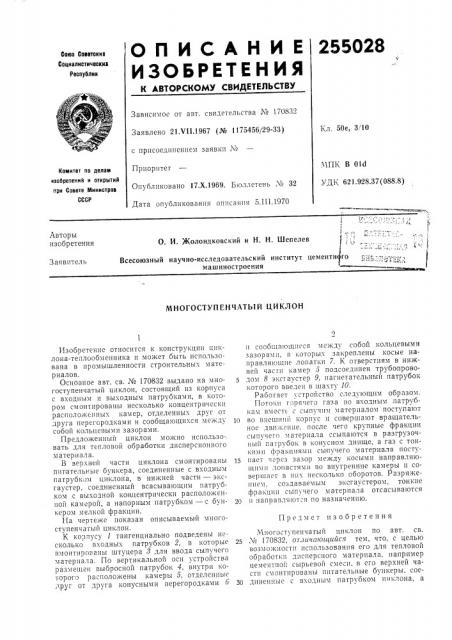

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

255028

Союз Соввтскик

Социалистическив

Республик

Зависимое от авт. свидетельсгва № 170832

Кл. 50е, 3/10

Заявлено 21.VII.1967 (№ 1175456/29-33) с присоединеш1ем заявки ¹

МПК В Old

УДК 621.928.37(088.8) Приоритет

Опубликовано 17.Х.1969. Бюллетень ¹ 32

Дата опубликования описания 5.III.1970

Комитет по делам изобретений н открытий лри Совете Министров

СССР (i

I ..Ъ

Авторы изобретения

О. И. Жолондковский и H. Н. Шепелев

Всесоюзный научно-исследовательский институт цементн го машиностроения

Заявитель

МНОГОСТУПЕН lATbIЙ ЦИКЛОН

Предмет изобретения

Изобретение относится к конструкции циклона-теплообменника и может быть использована в промышленности строительных материалов.

Основное авт. св. № 170832 выдано на многоступенчатый циклон, состоящий из корпуса с входным и выходным патрубками, в котором смонтированы несколько концентрически расположенных камер, отделенных друг от друга перегородками и сообщающихся между собой кольцевыми зазорами.

Предложенный циклон можно использо-. вать для тепловой обработки дисперсионного материала.

В верхней части циклона см онтированы питательные бункера, соединенные с входным патрубк тм циклона, в нижней части — эксгаустер, соеднненный всасывающим патрубком с выходной концентрически расположенной камерой, а напорным патрубком — с бункером мелкой фракции.

На чертеже показан описываемый многоступенчатьш циклон.

К корпусу 1 тангенциально подведены несколько входных патрубков 2, в которые в.лонтировапы штуцера 3 для ввода сыпучего материа73. По вертикальной оси устройства размещен выбросной патрубок 4, внутри которого расположены камеры 5, отделенные друг от друга конусными перегородками 6 и сообщаю1цпеся между собой кольцевыми зазорами, в которых закреплены косые направляк1щпе лопатки 7. К отверстиям в нижней части камер 5 подсоединен трубопроводом 8 эксгаустер 9, пагнетательныи патрубок которого введен в шахту 10.

Рабо гает устройство следующим образом.

Потоки горячего газа по входным,патрубкам вместг с сыпучим материалом поступа1от

10 во вн"-шний корпус и совершают вращательное дви;кение. после чего крупные фракции сыпучего материала ссыпаются в разгрузочный пагрубок в конусном днище, а газ с тонкими фракциями сыпучего материала посту1 пает 1грез зазор между косыми направляющими лопастями во внутренние камеры и совершает в пх несколько оборотов. Разряжением, создаваемым эксгаустером, тонкие фракции сыпучего материала отсасываются

20 и направляют=я по назначению.

Многоступенчатый циклон по авт. св.

25 ¹ 170832, от.шча1ои1ийсл тем, что, с целью возможности использования его для тепловой обработки дисперсного материала, например цементной сырьевой смеси. в его верхней части смонтированы питательные бункеры, сое30 диненные с входным патрубком пиклона, а

255028

Составитель Н. Щередина

Редактор Э. Н. Шибаева Текред 3. Н. Тараненко Корректор Г. С. Мухина

Заказ 40913 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СС(.P

Москва уК-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 нижней racTrr — r cr aycTep, соединенный всасывающим патрубком с выходной концентрически расположенной камерой, а напорным патрубком — с бункером мелкой фракции.
