Система быстрой зарядки, устройство управления, способ управления количеством накопленной электрической энергии и программа

Система быстрой зарядки, устройство управления, способ управления количеством накопленной электрической энергии и программа

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к системе быстрой зарядки, которая подает электрическую энергию, накопленную в аккумуляторной батарее, на аккумуляторную батарею другого устройства, устройству управления, способу и программе управления количеством накопленной электрической энергии.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] На протяжении последних лет разрабатывались электрические транспортные средства для снижения воздействия на окружающую среду. Между тем для того, чтобы использование электрических транспортных средств получило широкое распространение необходимо разработать электростанцию для подачи электрической энергии на электрические транспортные средства. С другой стороны для снижения нагрузки на окружающую среду пользуется спросом повторное использование энергии, такое как генерирование солнечной энергии.

[0003] Патентный документ 1 раскрывает накопление электрической энергии посредством генерирования солнечной энергии и энергии ветра, а также зарядку аккумуляторной батареи электрического транспортного средства посредством использования накопленной электрической энергии.

ПАТЕНТНЫЙ ДОКУМЕНТ

[0004] Патентный документ 1: публикация нерассмотренной заявки на патент Японии № 2008-131841.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0005] В процессе зарядки батареи, обеспеченной в устройстве, таком как электрическое транспортное средство, электрической энергией, если аккумуляторная батарея заряжается непосредственно от сети распределения энергии, предоставленной посредством электроэнергетической компании, или генератора энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии, количество электрической энергии за единичный интервал времени, поданной от сети распределения энергии, становится слишком большим. Поэтому желательно осуществить заблаговременную зарядку аккумуляторной батареи электрической энергией, а также зарядить батарею устройства от этой аккумуляторной батареи. Для пресечения возникновения недостатка количества накопленной электрической энергии аккумуляторной батареи, предпочтительно постоянно поддерживать количество электрической энергии, накопленной посредством аккумуляторной батареи, на уровне 100%. Однако, если подачей электрической энергии от сети распределения энергии управляют таким образом, чтобы количество электрической энергии, накопленной посредством аккумуляторной батареи, постоянно находилось на уровне 100%, может возникнуть момент, в который аккумуляторная батарея не сможет заряжаться электрической энергией, генерируемой посредством использования возобновляемых источников энергии.

[0006] Задача настоящего изобретения заключается в обеспечении системы быстрой зарядки, устройства управления, способа и программы управления количеством накопленной электрической энергии, которые могут накапливать электрическую энергию, генерируемую посредством использования возобновляемых источников энергии, до полного объема в блоке накопления энергии, а также могут пресечь возникновение недостатка количества электрической энергии, накопленной посредством блока накопления энергии, в процессе подачи электрической энергии на батарею.

[0007] В соответствии с настоящим изобретением, обеспечивается система быстрой зарядки, содержащая: блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, и блок управления, который управляет блоком распределения энергии, причем блок управления выполняет: первый процесс вычисления изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, в случае, когда количество энергии, генерируемой посредством блока генерирования энергии, и количество энергии, подаваемой посредством блока подачи энергии, соответствуют изменению, при этом электрическая энергия продолжает подаваться от сети распределения энергии на блок накопления энергии в соответствии с параметрами настройки, и второй процесс задания временного диапазона понижения энергии, который является временным диапазоном, в котором подача электрической энергии от блока распределения энергии на блок накопления энергии сокращается или прерывается, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается первый момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает превышать первую опорную емкость.

[0008] В соответствии с настоящим изобретением, обеспечивается система быстрой зарядки, содержащая: блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, и блок управления, который управляет блоком распределения энергии, причем блок управления выполняет: первый процесс вычисления изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, в случае, когда количество энергии, генерируемой посредством блока генерирования энергии и количество энергии, подаваемой посредством блока подачи энергии, соответствуют изменению, при этом электрическая энергия продолжает подаваться от сети распределения энергии на блок накопления энергии в соответствии с параметрами настройки, и второй процесс задания временного диапазона подачи энергии, который является временным диапазоном, в котором подача электрической энергии от блока распределения энергии на блок накопления энергии выполняется, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается второй момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает становиться меньше второй опорной емкости.

[0009] В соответствии с настоящим изобретением, обеспечивается устройство управления, которое используется в системе быстрой зарядки, включающей в себя блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, и блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, а также управляет подачей электрической энергии от сети распределения энергии на блок накопления энергии, причем первый процесс, в течение которого осуществляется вычисление изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, выполняется в случае, когда ожидаемое количество генерируемой энергии и ожидаемое количество подаваемой энергии соответствуют изменению, при этом электрическая энергия продолжает подаваться от сети распределения энергии на блок накопления энергии в соответствии с параметрами настройки, а второй процесс, в течение которого задается временной диапазон понижения энергии, который является временным диапазоном, в котором количество энергии, подаваемой от блока распределения энергии на блок накопления энергии, сокращается или прерывается, выполняется когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается первый момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает превышать первую опорную емкость.

[0010] В соответствии с настоящим изобретением, обеспечивается устройство управления, которое используется в системе быстрой зарядки, включающей в себя блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, и блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, а также управляет подачей электрической энергии от сети распределения энергии на блок накопления энергии, причем первый процесс, в течение которого осуществляется вычисление изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, выполняется в случае, когда количество энергии, генерируемой посредством блока генерирования энергии, и количество энергии, подаваемой посредством блока подачи энергии, соответствуют изменению, при этом подача электрической энергии от сети распределения энергии на блок накопления энергии продолжает прерываться в соответствии с параметрами настройки, а второй процесс, в течение которого осуществляется задание временного диапазона подачи энергии, который является временным диапазоном, в котором выполняется подача электрической энергии от блока распределения энергии на блок накопления энергии, выполняется, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается второй момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает становиться меньше второй опорной емкости.

[0011] В соответствии с настоящим изобретением, обеспечивается способ управления, посредством использования устройства управления, количеством накопленной электрической энергии в системе быстрой зарядки, включающей в себя блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, и блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, причем устройство управления выполняет первый процесс вычисления изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, в случае, когда ожидаемое количество генерируемой энергии и ожидаемое количество подаваемой энергии соответствуют изменению, при этом электрическая энергия продолжает подаваться от сети распределения энергии на блок накопления энергии в соответствии с параметрами настройки, и выполняет второй процесс задания временного диапазона понижения энергии, который является временным диапазоном, в котором количество энергии, подаваемой от блока распределения энергии на блок накопления энергии, сокращается или прерывается, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается первый момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает превышать первую опорную емкость.

[0012] В соответствии с настоящим изобретением, обеспечивается способ управления, посредством использования устройства управления, количеством накопленной электрической энергии в системе быстрой зарядки, включающей в себя блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, и блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, причем устройство управления выполняет первый процесс вычисления изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, в случае, когда количество энергии, генерируемой посредством блока генерирования энергии и количество энергии, подаваемой посредством блока подачи энергии, соответствуют изменению, при этом подача электрической энергии от сети распределения энергии на блок накопления энергии продолжает прерываться в соответствии с параметрами настройки, и выполняет второй процесс задания временного диапазона подачи энергии, который является временным диапазоном, в котором подача электрической энергии от блока распределения энергии на блок накопления энергии выполняется, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается второй момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает становиться меньше второй опорной емкости.

[0013] В соответствии с настоящим изобретением, обеспечивается программа для реализации устройства управления, которое используется в системе быстрой зарядки, включающей в себя блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, и блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, а также управляет подачей электрической энергии от сети распределения энергии на блок накопления энергии, причем программа побуждает компьютер к реализации: первой функции вычисления изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, в случае, когда ожидаемое количество генерируемой энергии и ожидаемое количество подаваемой энергии соответствуют изменению, при этом электрическая энергия продолжает подаваться от сети распределения энергии на блок накопления энергии в соответствии с параметрами настройки, и второй функции задания временного диапазона понижения энергии, который является временным диапазоном, в котором количество энергии, подаваемой от блока распределения энергии на блок накопления энергии, сокращается или прерывается, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается первый момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает превышать первую опорную емкость.

[0014] В соответствии с настоящим изобретением, обеспечивается программа для реализации устройства управления, которое используется в системе быстрой зарядки, включающей в себя блок накопления энергии, блок подачи энергии, который подает электрическую энергию, накопленную в блоке накопления энергии, на батарею другого устройства, блок распределения энергии, который распределяет электрическую энергию сети распределения энергии в блок накопления энергии для накопления электрической энергии в блоке накопления энергии, и блок генерирования энергии, который генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в блоке накопления энергии, а также управляет подачей электрической энергии от сети распределения энергии на блок накопления энергии, причем программа побуждает компьютер к реализации: первой функции вычисления изменения ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, на основе изменения ожидаемого количества энергии, генерируемой посредством блока генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока подачи энергии, и текущего количества электрической энергии, накопленной посредством блока накопления энергии, в случае, когда количество энергии, генерируемой посредством блока генерирования энергии и количество энергии, подаваемой посредством блока подачи энергии, соответствуют изменению, при этом подача электрической энергии от сети распределения энергии на блок накопления энергии продолжает прерываться в соответствии с параметрами настройки, и второй функции задания временного диапазона подачи энергии, который является временным диапазоном, в котором подача электрической энергии от блока распределения энергии на блок накопления энергии выполняется, когда в изменении ожидаемого количества электрической энергии, накопленной посредством блока накопления энергии, обнаруживается второй момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает становиться меньше второй опорной емкости.

[0015] В соответствии с настоящим изобретением, электрическая энергия, генерируемая посредством использования возобновляемых источников энергии, может быть накоплена до полного объема в блоке накопления энергии, при этом в процессе подачи электрической энергии на батарею пресекается возникновение недостатка количества электрической энергии, накопленной посредством блока накопления энергии.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0016] Вышеописанная и другие задачи, признаки и преимущества станут более очевидными после ознакомления с нижеописанными предпочтительными вариантами осуществления и сопроводительными чертежами, на которых изображено следующее.

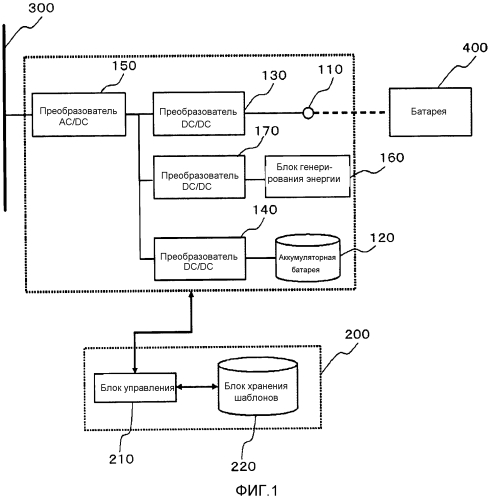

[0017] Фиг.1 изображает блок-схему, иллюстрирующую конфигурацию системы быстрой зарядки, в соответствии с первым вариантом осуществления.

Фиг.2 изображает графическое представление, иллюстрирующее конфигурацию данных, хранящихся в блоке хранения шаблонов, в формате таблицы.

Фиг.3 изображает диаграмму для разъяснения основных принципов способа управления количеством электрической энергии, накопленной посредством аккумуляторной батареи, при помощи устройства управления.

Фиг.4 изображает блок-схему последовательности операций, иллюстрирующую первое управление, выполняемое посредством блока управления устройства управления.

Фиг.5 изображает блок-схему последовательности операций, иллюстрирующую подробности этапа S60, который изображен на Фиг.4.

Фиг.6 изображает графическое представление таблицы для подробного разъяснения процесса, изображенного на Фиг.5.

Фиг.7 изображает блок-схему последовательности операций, иллюстрирующую второе управление, выполняемое посредством блока управления устройства управления.

Фиг.8 изображает блок-схему последовательности операций, иллюстрирующую подробности этапа S260, который изображен на Фиг.7.

Фиг.9 изображает блок-схему, иллюстрирующую конфигурацию системы быстрой зарядки, в соответствии со вторым вариантом осуществления.

Фиг.10 изображает блок-схему последовательности операций для разъяснения процесса, выполняемого посредством системы быстрой зарядки, в соответствии с третьим вариантом осуществления.

Фиг.11 изображает блок-схему последовательности операций для разъяснения процесса, выполняемого посредством системы быстрой зарядки, в соответствии с третьим вариантом осуществления.

Фиг.12 изображает блок-схему последовательности операций для разъяснения процесса, выполняемого посредством системы быстрой зарядки, в соответствии с третьим вариантом осуществления.

Фиг.13 изображает блок-схему последовательности операций для разъяснения процесса, выполняемого посредством системы быстрой зарядки, в соответствии с третьим вариантом осуществления.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0018] Далее в настоящем документе, со ссылкой на чертежи, будут описаны варианты осуществления настоящего изобретения. При этом на всех чертежах идентичные компоненты обозначаются посредством одинаковых условных обозначений, и их разъяснение повторяться не будет.

Первый вариант осуществления

[0019] Фиг.1 изображает блок-схему, иллюстрирующую конфигурацию системы быстрой зарядки, в соответствии с первым вариантом осуществления. Данная система быстрой зарядки включает в себя аккумуляторную батарею 120, блок 110 подачи энергии, блок 150 распределения энергии (преобразователь AC/DC), блок 160 генерирования энергии и устройство 200 управления. Блок 110 подачи энергии подает электрическую энергию, накопленную в аккумуляторной батарее 120, на батарею 400 другого устройства. Преобразователь 150 AC/DC распределяет электрическую энергию сети 300 распределения энергии в аккумуляторную батарею 120 для накопления электрической энергии в аккумуляторной батарее 120. Блок 160 генерирования энергии генерирует электрическую энергию посредством использования возобновляемых источников энергии и накапливает генерируемую электрическую энергию в аккумуляторной батарее 120. К примеру, блок 160 генерирования энергии является солнечной батареей. Однако блок 160 генерирования энергии может являться аэрогенератором (ветроэнергетической установкой). Устройство 200 управления управляет подачей электрической энергии от сети 300 распределения энергии на аккумуляторную батарею 120 посредством управления преобразователем 150 AC/DC или преобразователем 140 DC/DC. При этом теоретически количеством энергии, генерируемой посредством блока 160 генерирования энергии, нельзя управлять посредством устройства 200 управления.

[0020] На основе изменения ожидаемого количества энергии, генерируемой посредством блока 160 генерирования энергии, изменения ожидаемого количества энергии, подаваемой посредством блока 110 подачи энергии, и текущего количества электрической энергии, накопленной посредством аккумуляторной батареи 120, устройство 200 управления вычисляет изменение ожидаемого количества электрической энергии, накопленной посредством аккумуляторной батареи 120, когда количество энергии, генерируемой посредством блока 160 генерирования энергии, и количество энергии, подаваемой посредством блока 110 подачи энергии, соответствуют ожидаемому изменению, при этом электрическая энергия продолжает подаваться от сети 300 распределения энергии на аккумуляторную батарею 120 в соответствии с параметрами настройки. При этом устройство 200 управления задает временной диапазон понижения энергии, который является временным диапазоном, в котором подача электрической энергии от блока 300 распределения энергии на аккумуляторную батарею 120 сокращается или прерывается, когда в изменении ожидаемого количества электрической энергии, накопленной посредством аккумуляторной батареи 120, обнаруживается первый момент времени, который является моментом времени, в который ожидаемое количество накопленной электрической энергии начинает превышать первую опорную емкость. К примеру, конечное время временного диапазона подачи энергии является первым моментом времени. Соответственно, электрическая энергия, генерируемая посредством блока 160 генерирования энергии, может быть накоплена до полного объема в аккумуляторной батарее 120, при этом в процессе подачи электрической энергии на батарею 400 пресекается возникновение недостатка количества электрической энергии, накопленной посредством аккумуляторной батареи 120. Далее в настоящем документе будет представлено более подробное разъяснение.

[0021] К примеру, сеть 300 распределения энергии является сетью распределения энергии электроэнергетической компании, служащей для подачи электрической энергии, и является источником переменного тока. С другой стороны аккумуляторная батарея 120 является источником постоянного тока. Соответственно, преобразователь 150 AC/DC и преобразователь 140 DC/DC обеспечиваются в данном порядке между сетью 300 распределения энергии и аккумуляторной батареей 120. При этом аккумуляторная батарея 120 соединяется с блоком 110 подачи энергии через преобразователь 140 DC/DC и преобразователь 130 DC/DC. Устройство 200 управления подает электрическую энергию от аккумуляторной батареи 120 на батарею 400 посредством управления преобразователем 140 DC/DC. При этом устройство 200 управления управляет подачей электрической энергии от сети 300 распределения энергии на аккумуляторную батарею 120 посредством управления преобразователем 150 AC/DC и преобразователем 140 DC/DC.

[0022] Преобразователь 170 DC/DC обеспечивается между блоком 160 генерирования энергии и преобразователем 140 DC/DC. Блок 160 генерирования энергии накапливает генерируемую электрическую энергию в аккумуляторной батарее 120 через преобразователи 170 и 140 DC/DC.

[0023] Устройство 200 управления имеет блок 210 управления и блок 220 хранения шаблонов. Блок 210 управления управляет каждым вышеописанным преобразователем. Блок 220 хранения шаблонов сохраняет данные первого шаблона, демонстрирующие стандартное изменение количества энергии, подаваемой посредством блока 110 подачи энергии, и данные второго шаблона, демонстрирующие стандартное изменение количества энергии, генерируемой посредством блока 160 генерирования энергии. К примеру, данные первого шаблона демонстрируют изменение количества подаваемой энергии за единичный интервал времени в течение дня. К примеру, данные второго шаблона демонстрируют изменение количества генерируемой энергии за единичный интервал времени в течение дня. Блок 210 управления управляет подачей электрической энергии от сети 300 распределения энергии на аккумуляторную батарею 120 посредством использования этих частей данных шаблона, как будет описано позже. Кроме того, в процессе подачи электрической энергии от сети 300 распределения энергии на аккумуляторную батарею 120 для зарядки аккумуляторной батареи 120 блок 210 управления фиксирует количество накопленной электрической энергии за единичный интервал времени, к примеру, максимальным значением.

[0024] К примеру, данная система быстрой зарядки используется в качестве электростанции для электрических транспортных средств. В данном случае батарея 400 является батареей электрического транспортного средства.

[0025] Кроме того, каждый компонент устройства 200 управления, изображенного на Фиг.1, не является конфигурацией в блоке аппаратных средств, а является элементом в функциональном блоке. Каждый компонент устройства 200 управления реализовывается с применением любой комбинации аппаратных и программных средств на основе центрального процессора (CPU) любого компьютера, памяти, программы для реализации компонента данного чертежа, которая загружена в память, запоминающего устройства, такого как жесткий диск, служащего для сохранения программы, и интерфейса для сетевого соединения. При этом существуют различные модификации способа реализации и устройства.

[0026] Фиг.2 изображает графическое представление, иллюстрирующее конфигурацию данных, хранящихся в блоке 220 хранения шаблонов, в формате таблицы. Блок 220 хранения шаблонов сохраняет данные первого шаблона (шаблон ожидаемого количества подаваемой энергии) и данные второго шаблона (шаблон ожидаемого количества генерируемой энергии) для каждого периода времени. К примеру, в данном случае «период времени» может быть задан в пределах месяца, может являться целым месяцем и днем, или же может быть задан в качестве дня недели. При этом данные шаблона могут быть заданы в качестве дня недели каждого месяца.

[0027] Фиг.3 изображает диаграмму для разъяснения основных принципов способа управления количеством электрической энергии, накопленной посредством аккумуляторной батареи 120, при помощи устройства 200 управления. Как было описано выше, система быстрой зарядки вычисляет изменение ожидаемого количества электрической энергии, накопленной посредством аккумуляторной батареи 120, в случае, когда она продолжает подачу электрической энергии от сети 300 распределения энергии на аккумуляторную батарею 120, на основе ожидаемого количества энергии, генерируемой посредством блока 160 генерирования энергии, и ожидаемого количества энергии, подаваемой посредством блока 110 подачи энергии. При этом устройство 200 управления управляет подачей электрической энергии от сети 300 распределения энергии на аккумуляторную батарею 120 таким образом, чтобы ожидаемое количество накопленной электрической энергии не превышало первую опорную емкость.

[0028] В настоящем варианте осуществления устройство 200 управления в качестве первой опорной емкости имеет первое значение (первая опорная емкость 1) и второе значение (первая опорная емкость 2). Первая опорная емкость 1 используется в первом временном диапазоне. Первая опорная емкость 2 используется во втором временном диапазоне, который следует за первым временным диапазоном. При этом первая опорная емкость 1 является максимальной емкостью (100%) аккумуляторной батареи 120, а первая опорная емкость 2 является минимальным количеством, требуемым для системы быстрой зарядки. Несмотря на то, что это значение изменяется в зависимости от использования и местоположения системы быстрой зарядки, к примеру, значение равняется или является меньше половины максимальной емкости аккумуляторной батареи 120 (50% или менее).

[0029] В частности, второй временной диапазон находится непосредственно перед временным диапазоном, в котором в качестве тарифа на электрическую энергию, которая подается от сети 300 распределения энергии, действует ночной тариф на электрическую энергию. При этом первый временной диапазон является временным диапазоном, исключающим второй временной диапазон в течение дня. Кроме того, несмотря на то, что начальное время второго диапазона задается равным 20:00, как изображено на Фиг.3, оно является изменяемым, поскольку данное время задается посредством управления.

[0030] Таким образом устройство 200 управления задает первую опорную емкость равной первой опорной емкости 2, которая является относительно малой, непосредственно перед временным диапазоном, в котором действует ночной тариф на электрическую энергию. Поэтому количество электрической энергии, накопленной посредством аккумуляторной батареи 120, сокращается непосредственно перед временным диапазоном, в котором действует ночной тариф на электрическую энергию. При этом в начале временного диапазона, в котором действует ночной тариф на электрическую энергию, устройство 200 управления в качестве первой опорной емкости задает первую опорную емкость 1, которая является относительно большой. Исходя из вышесказанного, во временном диапазоне, в котором действует ночной тариф на электрическую энергию, количество электрической энергии, подаваемой от сети 300 распределения энергии на аккумуляторную батарею 120, может быть увеличено.

[0031] Фиг.4 изображает блок-схему последовательности операций, иллюстрирующую первое управление, выполняемое посредством блока 210 управления устройства 200 управления. Данный чертеж изображает процесс задания временного диапазона понижения энергии. Блок 210 управления выполняет процесс, изображенный на Фиг.4, через каждый фиксированный временной промежуток, к примеру, через интервал в десятки-сотни миллисекунд.

[0032] Изначально, в качестве целевого времени вычисления, блок 210 управления задает время, которое является одним единичным интервалом времени (к примеру, 10 минут) после текущего времени. При этом блок 210 управления распознает целевое время вычисления для определения того, какую из первой опорной емкости 1 и первой опорной емкости 2 использовать в качестве первой опорной емкости.

[0033] Затем блок 210 управления получает от аккумуляторной батареи 120 текущее количество электрической энергии, накопленной посредством аккумуляторной батареи 120 (этап S10). Впоследствии блок 210 управления считывает данные первого шаблона из блока 220 хранения шаблонов и вычисляет ожидаемое количество энергии, подаваемой посредством блока 110 подачи энергии, в течение периода времени, начиная с текущего времени и заканчивая целевым временем вычисления, то есть, ожидаемое значение электрической энергии, которая должна быть подана от аккумуляторной батареи 120 на батарею 400 (этап S20). При этом блок 210 управления считывает данные второго шаблона из блока 220 хранения шаблонов и вычисляет ожидаемое количество энергии, генерируемой посредством блока 160 генерирования энергии, в течение периода, начиная с текущего времени и заканчивая целевым временем вычисления (этап S30).

[0034] Кроме того, блок 210 управления вычисляет количество энергии, подаваемой от сети 300 распределения энергии на аккумуляторную батарею 120, при условии постоянной подачи электрической энергии от сети 300 распределения энергии на аккумуляторну
