Полимерцементный раствор

Полимерцементный раствор

Иллюстрации

Показать все

Реферат

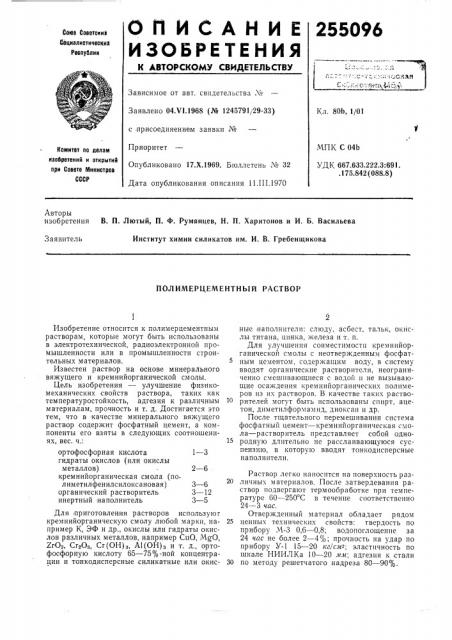

ОйИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

255096

Свае Соеетскиа

Социалистический

Республик

Зависимое от авт. свидетельства ¹

Заявлено 04.V1.1968 (№ 1245791у29-33) с присоединенивм заявки №

Приоритет

Опубликовано 17.Х.1969. Бюллетень № 32

Дата опубликования описания 11.III.1970

Кл. 80Ь, 1/01

МПК С 04Ь

УДК 667.633.222.3:691. .175.842 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. П. Лютый, П. Ф. Румянцев, Н. П. Харитонов и И. Б. Васильева

Институт химии силикатов им. И. В. Гребенщикова

Заявитель

ПОЛИМЕРЦЕМЕНТНЫЙ РАСТВОР

Изобретение относится к полимерцементным растворам, которые могут быть использованы в электротехнической, радиоэлектронной промышленности или в промышленности строительных материалов.

Известен раствор на основе минерального вяжущего и кремнийорганической смолы.

Цель изобретения — улучшение физикомеханических свойств раствора, таких как температуростойкость, адгезия к различным материалам, прочность и т. д. Достигается это тем, что в качестве минерального вяжущего раствор содержит фосфатный цемент, а компоненты его взяты в следующих соотношениях, вес. ч.: ортофосфорная кислота 1 — 3 гидраты окислов (или окислы металлов) 2 — 6 кремнийорганическая смола (полиметилфенилсилоксановая) 3 — 6 органический растворитель 3 — 12 инертный наполнитель 3 — 5

Для приготовления растворов использу.ю г кремнийортаническую смолу любой марки, например К, ЭФ и др., окислы или гидраты окислов различных металлов, например Cu0, NgO, ZI Og, Сг2ОЗ, Сг(ОН)„АI(ОН)з и т. д., ортофосфорную кислоту 65 — 75%-ной концентрации и тонкодисперсные,силикатные или окисные .наполнителп: слюду, асбест, тальк, окислы титана, цинка, железа и т. п.

Для улучшения совместимости кремнийорганической смолы с неотвержденным фосфатным цементом, содержащим воду, в систему вводят органические растворитсли, неограниченно смешпвающиеся с водой и не вызывающие осаждения кремнийорганических полимеров из их растворов. В качестве таких растворителей могут быть использованы спирт, ацетон, диметилформамид, диоксан и др.

После тщательного перемешивания система фосфатный цемент — кремнийорганическая смола — растворитель представляет собой однородную длительно не расслаивающуюся суспензию, в которую вводят тонкодисперсные наполнители.

Раствор легко наносится на поверхность раз20 личных материалов. После затвердевания раствор подвергают термообработке при температуре 60 — 250 С в течение соответственно

24 — 3 час.

Отвержденный материал обладает рядом

25 ценных технических свойств: твердость IIQ прибору М-3 0,6 — 0,8; водопоглощение за

24 час не более 2 — 4%; прочность на удар по прибору У-1 15 — 20 кгlсм-, эластичность по шкале НИИЛКа 10 — 20 ял; адгезия к стали

30 по методу решетчатого надреза 80 — 90%.

255096

1 — 3

2 — 6

3 — 6

3 — 12

3 — 5

Составитель Г. Кондюрии»

Редактор Н. Михайлова Техред Л. В. Куклина Корректор Г. С. Мухина

Заказ 458/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 1К-85, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предмет изобретения

Полимерцементный раствор на основе минерального вяжущего и кремнийорганической смолы, отличающийся тем, что, с целью улучшения физико-механических свойств, в качестве минерального вяжущего раствор содержит фосфатный цемент, а компоненты его взяты в следующих соотношениях, вес. ч.: ортофосфорная кислота гидраты окислов (или окислы металлов)

5 кремнийорганическая смола (полиметилфенилсилоксановая) органический растворитель инертный наполнитель
