Способ повышения физико-механических свойствбетона

Способ повышения физико-механических свойствбетона

Иллюстрации

Показать все

Реферат

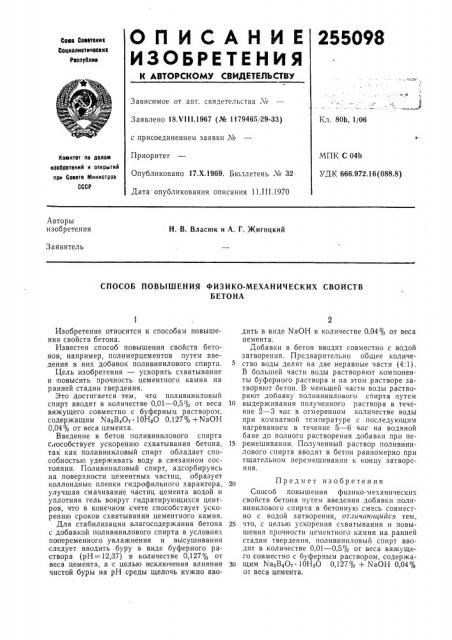

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

255098

Союэ Сооотекив

Социалистических

Республик

Зависимое от авт. свидетельства Y

Кл. 80Ь, 1/06

Заявлено 18.Ч!!1.1967 (№ 1179465i29-33) с присоединением заявки ¹

Приоритет

Опубликовано 17.Х.1969. Бюллетень № 32

Дата опубликования описания II.III.1970

МПК С 04b

УД К 666.972.16 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. В. Власюк и А. Г. )Кигоцкий

Заявитель

СПОСОБ ПОВЫШЕНИЯ ФИЗИКО-МЕХАНИЧЕСКИХ СВОИСТВ

БЕТОНА

Изобретение относится к способам повышения свойств бетона.

Известен способ повышения свойств бетонов, например, полимерцементов путем введения в них добавок поливинилового спирта.

Цель изобретения — ускорить схватывание и повысить прочность цементного камня на ранней стадии твердения.

Это достигается тем, что поливиниловый спирт вводят в количестве 0,01 — 0,5% от веса вяжущего совместно с буферным раствором, содержащим Na B40, 10НвО 0,127% + NaOH

0,04% от веса цемента.

Введение в бетон поливинилового спирта способствует ускорению схватывания бетона, так как поливиниловый спирт обладает спо,собностью удерживать воду в связанном состоянии. Поливиниловый спирт, адсорбируясь на поверхности цементных частиц, образует коллоидные пленки гидрофильного характера, улучшая смачивание частиц цемента водой и уплотняя гель вокруг гидратирующихся центров, что в конечном счете способствует ускорению сроков схватывания цементного камня.

Для стабилизации влагосодержания бетона с добавкой поливинилового спирта в условиях попеременного увлажнения и высушивания следует вводить буру в виде буферного раствора (рН = 12,37) в количестве 0,127% от веса цемента, а с целью исключения влияния чистой буры на рН среды щелочь нужно вводить в виде NaOH в количестве 0,04% от веса цемента.

Добавки в бетон вводят совместно с водой затворення. Предварительно общее количе5 ство воды делят на две неравные части (4:1).

В большей части воды растворяют компоненты буферного раствора и на этом растворе затворяют бетон. В меньшей части воды растворяют добавку поливинилового спирта путем

10 выдерживания полученного раствора в течение 2 — 3 час в отмеренном количестве воды при комнатной температуре с последующим нагреванием в течение 5 — 6 час на водяной бане до полного растворения добавки при пе15 ремешивании. Полученный раствор поливинилового спирта вводят в бетон равномерно при тщательном перемешпванпи к концу затворения.

Предмет изобретения

Способ повышения физико-механических свойств бетона путем введения добавки поливинилового спирта в бетонную смесь совместно с водой затворения, от.гичаюцийсл тем, 25 что, с целью ускорения схватывания и повышения прочности цементного камня на ранней стадии твердения, поливиниловый спирт вводят в количестве 0,0! — 0,5% от веса вяжущего совместно с буферным раствором, содержа30 щим Na B40, 10НвО 0,127% + NaOH 0,04% от веса цемента.
