Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к устройству выдвижного ящика и устройству для транзакций с носителями и надлежащим образом применяется для автоматической кассовой машины (банкомата) или тому подобного, в которую вносится носитель, такой как банкноты, например, и которая выполняет требуемые транзакции.

УРОВЕНЬ ТЕХНИКИ

Традиционно, автоматические кассовые машины или тому подобное, использующиеся в финансовых учреждениях и так далее, выполнены, например, так, чтобы позволить клиенту внести наличные денежные средства, такие как банкноты и монеты, и выдавать наличные денежные средства клиенту в соответствии с деталями транзакции с клиентом.

В качестве автоматической кассовой машины, например, предлагалась автоматическая кассовая машина, имеющая проем для внесения и выдачи банкнот, который принимает банкноты от клиента, и выдает банкноты клиенту, узел идентификации, который идентифицирует номинал и подлинность банкнот, которые были внесены, узел временного удерживания, который временно удерживает банкноты, которые были внесены, и кассеты определенного номинала, которые хранят банкноты по номиналу.

Когда в транзакции пополнения счета клиент вносит банкноты в проем для внесения и выдачи банкнот, автоматическая кассовая машина транспортирует внесенные банкноты к узлу идентификации и выполняет идентификацию. Автоматическая кассовая машина временно удерживает в узле временного удерживания банкноты, идентифицированные как нормальные банкноты, и возвращает к проему для внесения и выдачи банкнот банкноты, идентифицированные как банкноты, с которыми не следует совершать транзакцию, которые автоматическая кассовая машина возвращает клиенту. Затем, когда сумма пополнения счета утверждена клиентом, автоматическая кассовая машина побуждает узел идентификации повторно идентифицировать номиналы банкнот, удерживаемых в узле временного удерживания. Затем автоматическая кассовая машина помещает на хранение банкноты в кассеты определенного номинала в соответствии с номиналами, идентифицированными посредством повторной идентификации.

Автоматические кассовые машины имеют прочный корпус, в котором размещен выдвижной ящик, имеющий множество кассет определенного номинала, хранящихся в нем, чтобы тем самым защитить банкноты и так далее, хранящиеся внутри кассет определенного номинала. Когда выполняется работа по техническому обслуживанию или тому подобное на частях автоматической кассовой машины, является необходимым обеспечить ответственному клерку в финансовом учреждении или рабочему по техническому обслуживанию доступ внутрь автоматической кассовой машины.

Следовательно, среди автоматических кассовых машин была предложена машина для внесения и выдачи банкнот, в которой передняя поверхность и задняя поверхность корпуса выполнены с помощью дверей, которые могут открываться и закрываться, и которая выполнена таким образом, что, в состоянии, в котором двери были открыты, выдвижной ящик может быть выдвинут наружу посредством заданного направляющего механизма или тому подобного (например, см. патентную ссылку 1: публикация заявки на полезную модель Японии (JP-Y) № H06-31571 (фиг.1)).

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Техническая задача

В таких автоматических кассовых машинах, в случае когда выдвижной ящик задвинут в корпус и надлежащим образом расположен в заданном положении хранения, банкноты нормально транспортируются по пути транспортировки внутри автоматической кассовой машины.

Однако имели место случаи, когда, даже если определено, что выдвижной ящик расположен в положении хранения в корпусе, в действительности, выдвижной ящик не расположен надлежащим образом в положении хранения.

В таких случаях автоматическая кассовая машина не может нормально транспортировать банкноты, так как путь транспортировки банкнот не образован надлежащим образом в автоматической кассовой машине. В результате имела место проблема, что возникнет застревание банкнот или тому подобное и что понизится надежность устройства.

Настоящее изобретение было выполнено, принимая во внимание вышеприведенные моменты и попытки обеспечить устройство выдвижного ящика и устройство для транзакций с носителями, с помощью которых надежность может быть заметно повышена.

Решение задачи

Для решения этой проблемы, устройство выдвижного ящика настоящего изобретения включает в себя: корпус, имеющий заданное пространство внутри; выдвижной ящик, размещенный таким образом, что он может храниться в заданном положении хранения в корпусе и может выдвигаться наружу из корпуса; блокировочный выключатель, который детектирует, выдвинут ли или нет выдвижной ящик из корпуса; стопорный участок, который стопорит выдвижной ящик в положении хранения и снимает стопорение для обеспечения возможности выдвигания выдвижного ящика из корпуса; детектирующий стопорение датчик, который размещен вблизи стопорного участка и детектирует, по меньшей мере, два состояния из застопоренного состояния, в котором стопорный участок стопорит выдвижной ящик, полузастопоренного состояния, в котором стопорный участок не полностью стопорит выдвижной ящик, и выдвинутого состояния, в котором стопорение стопорного участка снято; и узел управления, который различает застопоренное состояние, полузастопоренное состояние и выдвинутое состояние на основе результата детектирования посредством блокировочного выключателя и результата детектирования посредством детектирующего стопорение датчика.

Устройство выдвижного ящика может детектировать состояния выдвижного ящика относительно корпуса и может повысить точность позиционирования выдвижного ящика относительно корпуса.

Более того, устройство для транзакций с носителями настоящего изобретения включает в себя: корпус, имеющий заданное пространство внутри; приемный узел, который размещен в корпусе и принимает транзакции, относящиеся к листовидному носителю; узел транспортировки, который размещен в корпусе и транспортирует носитель, полученный приемным узлом; выдвижной ящик, размещенный таким образом, что он может храниться в заданном положении хранения в корпусе и может выдвигаться наружу из корпуса; блокировочный выключатель, который детектирует, выдвинут ли или нет выдвижной ящик из корпуса; стопорный участок, который стопорит выдвижной ящик в положении хранения и снимает стопорение для обеспечения возможности выдвигания выдвижного ящика из корпуса; детектирующий стопорение датчик, который размещен вблизи стопорного участка и детектирует, по меньшей мере, два состояния из застопоренного состояния, в котором стопорный участок стопорит выдвижной ящик, полузастопоренного состояния, в котором стопорный участок не полностью стопорит выдвижной ящик, и выдвинутого состояния, в котором стопорение стопорного участка снято; и узел управления, который различает застопоренное состояние, полузастопоренное состояние и выдвинутое состояние на основе результата детектирования посредством блокировочного выключателя и результата детектирования посредством детектирующего стопорение датчика.

Устройство для транзакций с носителями может детектировать состояния выдвижного ящика относительно корпуса и может повысить точность позиционирования выдвижного ящика относительно корпуса.

Полезные преимущества изобретения

В соответствии с настоящим изобретением настоящее изобретение может детектировать состояния выдвижного ящика относительно корпуса и может повысить точность позиционирования выдвижного ящика относительно корпуса. Таким образом, настоящее изобретение может осуществить устройство выдвижного ящика и устройство для транзакций с носителями, с помощью которых надежность может быть заметно повышена.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 представляет собой перспективный вид, показывающий переднюю поверхность, левую боковую поверхность и верхнюю поверхность в конфигурации автоматической кассовой машины;

фиг.2 представляет собой вид левой боковой поверхности, показывающий конфигурацию машины для внесения и выдачи банкнот;

фиг.3A представляет собой вид левой боковой поверхности, показывающий состояние хранения;

фиг.3B представляет собой вид левой боковой поверхности, показывающий выдвинутое состояние;

фиг.4 представляет собой перспективный вид, показывающий нижний узел в выдвинутом состоянии;

фиг.5 представляет собой вид сверху, показывающий конфигурацию поддерживающего участка;

фиг.6A показывает застопоренное состояние в соответствии с первым вариантом осуществления и представляет собой вид сверху;

фиг.6B показывает застопоренное состояние в соответствии с первым вариантом осуществления и представляет собой вид левой боковой поверхности;

фиг.6C показывает застопоренное состояние в соответствии с первым вариантом осуществления и представляет собой вид спереди;

фиг.7A показывает выдвинутое состояние в соответствии с первым вариантом осуществления и представляет собой вид сверху;

фиг.7B показывает выдвинутое состояние в соответствии с первым вариантом осуществления и представляет собой вид левой боковой поверхности;

фиг.7C показывает выдвинутое состояние в соответствии с первым вариантом осуществления и представляет собой вид спереди;

фиг.8A показывает полузастопоренное состояние в соответствии с первым вариантом осуществления и представляет собой вид сверху;

фиг.8B показывает полузастопоренное состояние в соответствии с первым вариантом осуществления и представляет собой вид левой боковой поверхности;

фиг.8C показывает полузастопоренное состояние в соответствии с первым вариантом осуществления и представляет собой вид спереди;

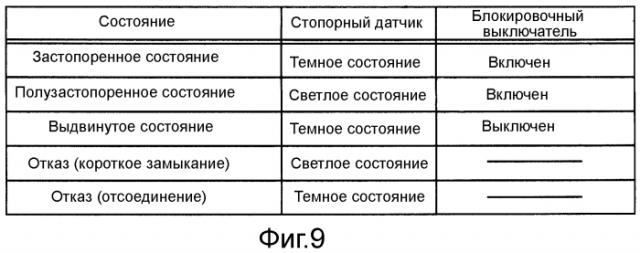

фиг.9 представляет собой схематичную таблицу, показывающую состояния стопорного датчика и блокировочного выключателя в соответствии с первым вариантом осуществления;

фиг.10A показывает застопоренное состояние в соответствии со вторым вариантом осуществления и представляет собой вид сверху;

фиг.10B показывает застопоренное состояние в соответствии со вторым вариантом осуществления и представляет собой вид левой боковой поверхности;

фиг.10C показывает застопоренное состояние в соответствии со вторым вариантом осуществления и представляет собой вид спереди;

фиг.11A показывает выдвинутое состояние в соответствии со вторым вариантом осуществления и представляет собой вид сверху;

фиг.11B показывает выдвинутое состояние в соответствии со вторым вариантом осуществления и представляет собой вид левой боковой поверхности;

фиг.11C показывает выдвинутое состояние в соответствии со вторым вариантом осуществления и представляет собой вид спереди;

фиг.12A показывает полузастопоренное состояние в соответствии со вторым вариантом осуществления и представляет собой вид сверху;

фиг.12B показывает полузастопоренное состояние в соответствии со вторым вариантом осуществления и представляет собой вид левой боковой поверхности;

фиг.12C показывает полузастопоренное состояние в соответствии со вторым вариантом осуществления и представляет собой вид спереди;

фиг.13 представляет собой схематичную таблицу, показывающую состояния стопорного датчика и блокировочного выключателя в соответствии со вторым вариантом осуществления;

фиг.14 представляет собой вид левой боковой поверхности, показывающий застопоренное состояние в соответствии с третьим вариантом осуществления;

фиг.15 представляет собой вид левой боковой поверхности, показывающий выдвинутое состояние в соответствии с третьим вариантом осуществления;

фиг.16 представляет собой вид левой боковой поверхности, показывающий полузастопоренное состояние в соответствии с третьим вариантом осуществления;

фиг.17 представляет собой схематичную таблицу, показывающую состояния стопорного датчика и блокировочного выключателя в соответствии с третьим и четвертым вариантами осуществления;

фиг.18A показывает выдвинутое состояние в соответствии с четвертым вариантом осуществления и представляет собой вид левой боковой поверхности и разрез слева;

фиг.18B показывает выдвинутое состояние в соответствии с четвертым вариантом осуществления и представляет собой вид сверху;

фиг.19 представляет собой разрез слева, показывающий застопоренное состояние в соответствии с четвертым вариантом осуществления;

фиг.20 представляет собой разрез слева, показывающий полузастопоренное состояние в соответствии с четвертым вариантом осуществления;

фиг.21 представляет собой вид сверху, показывающий конфигурацию стопорного штифта в соответствии с другим вариантом осуществления;

фиг.22 представляет собой вид левой боковой поверхности, показывающий застопоренное состояние стопорного участка в соответствии с другим вариантом осуществления;

фиг.23A показывает стопорную размещающую скобу в соответствии с еще другим вариантом осуществления и представляет собой разрез слева;

фиг.23B показывает стопорную размещающую скобу в соответствии с еще другим вариантом осуществления и представляет собой вид спереди; и

фиг.23C показывает стопорную размещающую скобу в соответствии с еще другим вариантом осуществления и представляет собой вид сверху.

НАИЛУЧШИЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Варианты осуществления изобретения (в дальнейшем называемые вариантами осуществления) будут описаны ниже, используя чертежи.

1. Первый вариант осуществления

1-1. Общая конфигурация автоматической кассовой машины

Автоматическая кассовая машина 1, внешний вид которой показан на фиг.1, выполняется примерно в виде коробчатого корпуса 2, устанавливается в финансовом учреждении или тому подобном, например, и выполняет связанные с наличными денежными средствами транзакции, такие как транзакции пополнения счета и транзакции снятия со счета, с клиентами.

Корпус 2 имеет форму, где в состоянии, в котором клиент обращен к передней стороне корпуса 2, место, где для клиента легко вносить банкноты и выполнять операции, используя сенсорную панель, т.е. часть от верхнего участка передней поверхности до верхней поверхности, наклонно срезано, и узел 3 обслуживания клиентов размещен в этой части.

Узел 3 обслуживания клиентов предусмотрен с проемом 4 для вставки и извлечения карты, проемом 5 для внесения и выдачи, узлом 6 управления и отображения, цифровой клавиатурой 7 и проемом 8 для выдачи чека, и узел 3 обслуживания клиентов непосредственно обменивается с клиентами наличными денежными средствами и банковскими расчетными книжками, сообщает клиентам информацию относительно транзакций и получает команды управления.

Проем 4 для вставки и извлечения карты представляет собой часть, в которую вставляются различные типы карт, например, денежные наличные карты, и из которой эти карты извлекаются. Узел обработки карты (не показан), который считывает номера счетов, магнитно записанные на различные типы карт, размещен на внутренней стороне корпуса проема 4 для вставки и извлечения карты.

Проем 5 для внесения и выдачи представляет собой часть, в которую банкноты, подлежащие внесению, вносятся клиентами и из которой банкноты, подлежащие выдаче, выдаются клиентам. Более того, проем 5 для внесения и выдачи открывается или закрывается в результате приведения в движение шторки.

Узел 6 управления и отображения включает комбинацию ЖК-дисплея (жидкокристаллического дисплея), который отображает меню управления, когда выполняются транзакции, и сенсорной панели, с помощью которой вводятся выборы типа транзакции, ПИН-коды и суммы транзакций.

Цифровая клавиатура 7 включает в себя физические клавиши, которые получают ввод цифр "0"-"9" и так далее, и используется, когда клиент манипулирует цифровой клавиатурой 7 для ввода ПИН-кодов и сумм транзакций.

Проем 8 для выдачи чека представляет собой часть, которая выдает чеки, имеющие напечатанные на них детали транзакции и так далее, когда заканчивается обработка транзакции. Узел обработки чека (не показан), который печатает детали транзакции и так далее на чеках, размещен на внутренней стороне корпуса проема 8 для выдачи чека.

Ниже будет описываться автоматическая кассовая машина 1, причем сторона автоматической кассовой машины 1, к которой обращен клиент, задана в качестве передней стороны, противоположная сторона относительно передней стороны задана в качестве задней стороны, правая и левая стороны, если смотреть с позиции клиента, обращенного к передней стороне, заданы в качестве правой стороны и левой стороны соответственно, и верхняя и нижняя стороны, если смотреть с той же самой позиции, заданы в качестве верхней стороны и нижней стороны соответственно.

Основной узел 9 управления, который централизованно управляет всей автоматической кассовой машиной 1, и машина 10 для внесения и выдачи банкнот, которая выполняет различные типы связанной с банкнотами обработки, размещены в корпусе 2.

Основной узел 9 управления выполнен вокруг непоказанного ЦП (центрального процессора) и выполняет различные типы обработки транзакций пополнения счета и транзакций снятия со счета посредством считывания и выполнения заданных программ из непоказанного ПЗУ (постоянного запоминающего устройства) или флэш-памяти.

Более того, основной узел 9 управления имеет в нем запоминающий узел 9A, включающий ОЗУ (оперативное запоминающее устройство), жесткий диск или флэш-память, и хранит различные типы информации в этом запоминающем узле 9A.

Некоторые из боковых поверхностей корпуса 2, такие как сторона передней поверхности и сторона задней поверхности, выполнены с помощью дверей, которые могут открываться и закрываться. То есть во время транзакционных операций, когда автоматическая кассовая машина 1 выполняет связанные с наличными денежными средствами транзакции с клиентами, двери корпуса 2 закрыты, посредством чего банкноты, хранящиеся в машине 10 для внесения и выдачи банкнот, защищены. Во время работы по техническому обслуживанию, когда рабочий по техническому обслуживанию, например, выполняет работу по техническому обслуживанию, двери корпуса 2 открыты, как необходимо, чтобы позволить рабочему по техническому обслуживанию легко выполнить работу относительно частей внутри корпуса 2.

1-2. Конфигурация машины для внесения и выдачи банкнот

Как показано на фиг.2, которая представляет собой схематичный вид боковой поверхности машины 10 для внесения и выдачи банкнот, машина 10 для внесения и выдачи банкнот имеет корпус 20 машины для внесения и выдачи банкнот, внутри которого размещены различные механизмы, относящиеся к обработке для внесения и обработке для выдачи банкнот. Каждая часть машины 10 для внесения и выдачи банкнот управляется узлом 11 управления банкнотами.

Верхний узел 24, закрытый верхней рамой 22, размещен на верхней стороне машины 10 для внесения и выдачи банкнот, и нижний узел 28, закрытый прочным корпусом 26 сейфа, размещен на нижней стороне машины 10 для внесения и выдачи банкнот.

Узел 12 для внесения и выдачи, верхний путь 13 транспортировки, узел 14 идентификации, узел 15 временного удерживания и режект-контейнер 16 включены в верхний узел 24. Верхний узел 24 стопорится посредством заданного стопорного участка (не показан) относительно корпуса 20 машины для внесения и выдачи банкнот, посредством чего верхний узел 24 расположен с высокой точностью относительно корпуса 20 машины для внесения и выдачи банкнот.

Множество кассет 17 для банкнот, хранящихся в кассетной раме 30, нижний путь 19 транспортировки и контейнер 18 для утилизации включены в нижний узел 28.

Нижний узел 28 стопорится посредством стопорного участка 40, включающего стопорный механизм 42 и поддерживающий участок 44, относительно корпуса 26 сейфа, который прикреплен к корпусу 20 машины для внесения и выдачи банкнот, посредством чего нижний узел 28 расположен с высокой точностью относительно корпуса 26 сейфа.

Таким образом, верхний узел 24 и нижний узел 28 взаимно расположены с высокой точностью, посредством чего машина 10 для внесения и выдачи банкнот может передавать банкноты между верхним путем 13 транспортировки и нижним путем 19 транспортировки в передаточном узле 21, при этом предотвращая застревания банкнот и так далее.

Погрешность около 3 мм допускается для позиционного отклонения между верхним путем 13 транспортировки и нижним путем 19 транспортировки в передаточном узле 21.

Подобно основному узлу 9 управления узел 11 управления банкнотами выполнен вокруг непоказанного ЦП и выполняет различные типы обработки, например обработку для осуществления выбора мест назначения транспортировки банкнот, посредством считывания и выполнения заданных программ из непоказанного ПЗУ или флэш-памяти.

Более того, узел 11 управления банкнотами имеет в нем запоминающий узел 11A (фиг.1), включающий ОЗУ и флэш-память, и хранит различные типы информации в этом запоминающем узле 11A.

Что касается узла 11 управления банкнотами, в случае выполнения транзакции пополнения счета, в которой клиент вносит банкноты, например, заданные входные данные управления получаются через посредство узла 6 управления и отображения, и затем шторка проема 5 для внесения и выдачи открывается, чтобы позволить клиенту внести банкноты в узел 12 для внесения и выдачи, размещенный в верхнем узле 24.

Когда банкноты внесены в узел 12 для внесения и выдачи, шторка проема 5 для внесения и выдачи закрывается, и затем узел 12 для внесения и выдачи по очереди отдает банкноты и передает банкноты на верхний путь 13 транспортировки. Верхний путь 13 транспортировки перемещает вдоль направления короткого края банкноты, выполненные в прямоугольной листовидной форме, и транспортирует банкноты к узлу 14 идентификации.

Узел 14 идентификации транспортирует в нем банкноты и использует оптический элемент или магнитный детектирующий элемент для идентификации номинала и подлинности банкнот, а также степени повреждения банкнот. Затем узел 14 идентификации сообщает узлу 11 управления банкнотами результаты идентификации банкнот. В соответствии с ними, узел 11 управления банкнотами осуществляет выбор мест назначения транспортировки банкнот на основе результатов идентификации банкнот, полученных от узла 14 идентификации.

При этом верхний путь 13 транспортировки побуждает банкноты, идентифицированные как нормальные банкноты в узле 14 идентификации, временно удерживаться в узле 15 временного удерживания посредством транспортировки этих банкнот к узлу 15 временного удерживания. Одновременно верхний путь 13 транспортировки транспортирует к узлу 12 для внесения и выдачи, и возвращает клиенту отбракованные банкноты, идентифицированные как банкноты, с которыми не следует совершать транзакцию.

После этого узел 11 управления банкнотами побуждает клиента утвердить сумму пополнения счета через посредство узла 6 управления и отображения, побуждает верхний путь 13 транспортировки транспортировать банкноты, удерживаемые в узле 15 временного удерживания, к узлу 14 идентификации, побуждает узел 14 идентификации идентифицировать номиналы банкнот и степень повреждения банкнот и получает результаты идентификации.

Затем, если степень повреждения банкнот является большой, узел 11 управления банкнотами определяет, что банкноты не следует повторно использовать, и побуждает верхний путь 13 транспортировки транспортировать и хранить банкноты в режект-контейнере 16. Более того, если степень повреждения банкнот является небольшой, узел 11 управления банкнотами определяет, что банкноты следует повторно использовать, побуждает верхний путь 13 транспортировки транспортировать банкноты к узлу 14 идентификации и снова побуждает узел 14 идентификации идентифицировать банкноты.

Верхний путь 13 транспортировки передает банкноты, идентифицированные как нормальные банкноты в узле 14 идентификации, на нижний путь 19 транспортировки нижнего узла 28 и помещает на хранение банкноты в кассеты 17 для бумаги, соответствующие номиналам банкнот. Одновременно, верхний путь 13 транспортировки транспортирует банкноты, идентифицированные как банкноты с которыми не следует совершать транзакцию, к контейнеру 18 для утилизации.

Как показано на фиг.3B, пространство образовано внутри корпуса 26 сейфа, отверстие 32 для сообщения, которое позволяет этому пространству сообщаться с внешней частью, образовано на задней стороне пространства, и нижний узел 28 хранится в пространстве. Как показано на фиг.3A и фиг.3B, кассетная рама 30 нижнего узла 28 присоединяется к корпусу 26 сейфа через посредство рельсовых направляющих 34.

Рельсовые направляющие 34 выполнены посредством комбинации рельсообразных деталей, проходящих в направлении вперед и назад, и множества роликов (не показаны), и рельсовые направляющие 34 позволяют нижнему узлу 28 линейно и плавно перемещаться по направлению вперед или направлению назад относительно корпуса 26 сейфа.

Более того, рельсовые направляющие 34 задают диапазон перемещения нижнего узла 28 относительно корпуса 26 сейфа и позволяют нижнему узлу 28 перемещаться между положениями, показанными на фиг.3A и фиг.3B.

В машине 10 для внесения и выдачи банкнот, в случае когда транзакционная обработка выполняется с клиентом, или случае, когда работа по техническому обслуживанию на нижнем узле 28 не выполняется, нижний узел 28 хранится внутри корпуса 26 сейфа, как показано на фиг.3A, чтобы тем самым защитить детали и банкноты внутри нижнего узла 28. В дальнейшем это будет называться состоянием хранения нижнего узла 28.

В этом состоянии хранения нижний узел 28 расположен в заданном положении хранения относительно корпуса 26 сейфа.

В машине 10 для внесения и выдачи банкнот, в случае когда работа по техническому обслуживанию на нижнем узле 28 или работа по заполнению нижнего узла 28 банкнотами выполняется рабочим по техническому обслуживанию или ответственным клерком в финансовом учреждении, нижний узел 28 перемещается по направлению назад, как показано на фиг.3B, таким образом, что, по существу, весь нижний узел 28 выдвинут наружу из корпуса 26 сейфа.

В дальнейшем состояние, в котором нижний узел 28 был выдвинут к задней стороне из положения хранения, будет называться выдвинутым состоянием, независимо от того, выдвинут или нет, по существу, весь нижний узел 28 из корпуса 26 сейфа.

Выступ 36, размещенный выступающим по направлению к внутренней поверхности корпуса 26 сейфа, образован на передней боковой поверхности кассетной рамы 30. Более того, блокировочный выключатель 38, который сопрягается с выступом 36, размещен на внутренней поверхности корпуса 26 сейфа.

В состоянии хранения нижнего узла 28, как показано на фиг.3A, выступ 36 сопрягается с блокировочным выключателем 38, посредством чего блокировочный выключатель 38 передает сигнал "включено" на узел 11 управления банкнотами.

В выдвинутом состоянии нижнего узла 28, как показано на фиг.3B, выступ 36 отделяется от блокировочного выключателя 38, посредством чего блокировочный выключатель 38 передает сигнал "выключено" на узел 11 управления банкнотами.

Благодаря этому, когда узел 11 управления банкнотами распознает, что нижний узел 28 находится в выдвинутом состоянии, узел 11 управления банкнотами прерывает подачу электропитания на нижний узел 28, чтобы тем самым остановить работу нижнего узла 28.

По этой причине, когда, например, рабочий по техническому обслуживанию помещает руку в нижний узел 28 для удаления банкноты, которая вызвала отказ транспортировки, узел 11 управления банкнотами предохраняет рабочего по техническому обслуживанию от получения травмы в результате случайного вращения электродвигателей и роликов. То есть в настоящем варианте осуществления блокировочный выключатель 38 функционирует в качестве защитного устройства.

Хотя блокировочный выключатель 38 включен в состоянии хранения, иногда блокировочный выключатель 38 остается включенным даже в состоянии, в котором нижний узел 28 был немного выдвинут к задней стороне из состояния хранения. По этой причине машина 10 для внесения и выдачи банкнот побуждает стопорный участок 40 стопориться, чтобы тем самым надежно располагать нижний узел 28 в положении хранения.

1-3. Конфигурация стопорного участка

Как показано на фиг.4, поддерживающий участок 44 присоединен к внутренней поверхности левой стенки корпуса 26 сейфа вблизи рельсовой направляющей 34.

Более того, стопорный механизм 42 размещен на левой боковой поверхности нижнего узла 28, по существу, на той же высоте, что и поддерживающий участок 44 вблизи рельсовой направляющей 34. В дальнейшем стопорный механизм 42 и поддерживающий участок 44 также будут группироваться друг с другом и также называться стопорным участком 40.

Когда нижний узел 28 толкается в переднюю часть внутреннего пространства корпуса 26 сейфа и стопорный механизм 42 зацепляется крючком на поддерживающем участке 44, нижний узел 28 стопорится и располагается относительно корпуса 26 сейфа.

Когда стопорный механизм 42 отцепляется от поддерживающего участка 44 таким образом, что стопорение снято, нижний узел 28 может выдвигаться назад.

1-3-1. Конфигурация поддерживающего участка

Как показано на фиг.5, поддерживающий участок 44 выполнен посредством поддерживающей скобы 46 основания, стопорного штифта 48 и вала 50 стопорного штифта.

Поддерживающая скоба 46 основания выполнена из металлической пластины и прикреплена к внутренней части корпуса 26 сейфа, и участок отверстия (не показан), в который стопорный штифт 48 вставляется и размещается, образован в поддерживающей скобе 46 основания в направлении вправо и влево.

Вал 50 стопорного штифта имеет участок 50A вала, который образован с, по существу, цилиндрической формой и левая концевая часть которого размещена в и закреплена в участке отверстия поддерживающей скобы 46 основания, и фланец 50B вала, который имеет больший наружный диаметр, чем наружный диаметр участка 50A вала, и образован на правом конце участка 50A вала.

Стопорный штифт 48 имеет цилиндрическую форму, имеющую одинаковый наружный диаметр по направлению вправо и влево, внутренний диаметр стопорного штифта 48 образован незначительно бόльшим, чем наружный диаметр участка 50A вала, и стопорный штифт 48 свободно посажен на участок 50A вала, посредством чего стопорный штифт 48 размещен таким образом, что он может свободно вращаться вокруг участка 50A вала.

Более того, наружный диаметр фланца 50B вала 50 стопорного штифта образован бόльшим, чем наружный диаметр стопорного штифта 48. Благодаря этому, даже если стопорный механизм 42 (фиг.4) стал бы позиционно смещенным в направлении вправо, когда он зацепляется крючком на внешней периферийной поверхности стопорного штифта 48, фланец 50B вала может предотвращать сход стопорного механизма 42 со стопорного штифта 48.

Сверх того, так как стопорный штифт 48 может свободно вращаться вокруг участка 50A вала, стопорный штифт 48 вращается, когда стопорный механизм 42 сцепляется с и отцепляется от стопорного штифта 48. Благодаря этому трение между стопорным штифтом 48 и стопорным механизмом 42 может быть уменьшено, стопорный механизм 42 может быть предохранен от сцепления только с конкретной частью стопорного штифта 48, и физическая нагрузка, действующая на стопорный штифт 48, может быть уменьшена.

1-3-2. Конфигурация стопорного механизма

Как показано на фиг.4, стопорный механизм 42 является частью кассетной рамы 30 и присоединен к крепежной пластине 52, которая планарно проходит в направлении вперед и назад над рельсовой направляющей 34.

Как показано на фиг.6B, стопорный механизм 42, главным образом, выполнен посредством стопорной скобы 54 основания, которая прикреплена к крепежной пластине 52, и стопорной скобы 56, которая вращается, используя часть стопорной скобы 54 основания в качестве оси вращения.

Стопорная скоба 56 имеет форму, в которой металлическая пластина, имеющая заданную толщину, согнута в форме прямоугольной U, нижняя сторона которой открыта, как видно на виде спереди. Ручка 58, которая проходит вверх и затем сгибается назад, размещена на верхнем участке заднего конца стопорной скобы 56.

Стопорный вал 60 вставлен в направлении вправо и влево через заднюю, отчасти нижнюю сторону стопорной скобы 56 и переднюю нижнюю сторону ручки 58, и фиксирующий элемент 62 стопорного вала присоединен в месте стопорного вала 60 на левой наружной поверхности стопорной скобы 56. Стопорный вал 60 также вставлен через стопорную скобу 54 основания.

Благодаря этому стопорная скоба 56 выполнена таким образом, что она может вращаться в направлении по часовой стрелке и направлении против часовой стрелки на фиг.6B вокруг стопорного вала 60.

Более того, верхний конец пружины 64 сжатия, нижний конец которой присоединен к стопорной скобе 54 основания, присоединен к верхнему участку стопорной скобы 56 спереди стопорного вала 60.

Благодаря этому, смещающее усилие прикладывается к стопорной скобе 56 в направлении по часовой стрелке на фиг.6B вокруг стопорного вала 60.

Более того, когда рабочий по техническому обслуживанию прикладывает усилие к ручке 58 в направлении вниз к задней стороне, применяя усилие, большее, чем смещающее усилие пружины 64 сжатия, стопорная скоба 56 вращается в направлении против часовой стрелки на фиг.6B относительно стопорной скобы 54 основания, используя стопорный вал 60 в качестве оси вращения, и, когда это усилие снято, стопорная скоба 56 вращается в направлении по часовой стрелке вследствие смещающего усилия пружины 64 сжатия.

Углубленный участок 66, в котором часть стопорной скобы 56 была вырезана в форме прямоугольной U снизу вверх, размещен, по существу, в центральной части в направлении вперед и назад стопорной скобы 56.

Более того, крючковый участок 68, имеющий, по существу, треугольную форму в результате срезания его нижнего конца вверх, направляясь вперед, образован в пределах стопорной скобы 56 от углубленного участка 66 до переднего конца стопорной скобы 56. По этой причине выступающий участок 70 образован на нижнем конце задней стороны крючкового участка 68.

Блокирующая пластина 82, которая проходит от правой боковой поверхности стопорной скобы 56 по направлению к левой стороне, затем сгибается вперед и планарно проходит в направлениях вверх и вниз и вперед и назад, образована на стопорной скобе 56.

Стопорный датчик 80, включающий в себя фотопрерыватель, прикрепленный к стопорной скобе 54 основания, размещен на передней части углубленного участка 66 в положении, высота которого, по существу, является такой же, что и высота стопорного вала 60.

Стопорный датчик 80 имеет излучатель света и приемник света, размещенные противоположно относительно друг друга в направлении вправо и влево, как обозначено пунктирными линиями на фиг.6A, и стопорный датчик 80 детектирует присутствие объекта в результате того, что приемник света детектирует, что объект заблокировал свет от излучателя света.

В стопорном датчике 80 провода (не показаны) соединены от излучателя света и приемника света с узлом 11 управления банкнотами (фиг.2). Узел 11 управления банкнотами прикладывает заданное напряжение к излучателю света для побуждения излучателя света излучать свет и детектирует напряжение приемника света, посредством чего узел 11 управления банкнотами определяет темное состояние, которое представляет собой состояние, в котором объект был детектирован, и светлое состояние, которое представляет собой состояние, в котором объект не детектируется.

Конкретно, стопорный датчик 80 принимает в качестве области SA обнаружения оптическую ось, расположенную в части круглой отметки стопорного датчика 80, показанной на фиг.6B, и детектирует, блокирует ли объект или нет оптическую ось в области SA обнаружения.

В процессе изготовления нижнего узла 28, например при сборке нижнего узла 28, имеет место случай, когда провода стопорного датчика 80 зажимаются, например, в кассетной раме 30 (фиг.4), которая выполнена из металла.

В таких ситуациях имеют место случаи, когда провод, проходящий от излучателя света стопорного датчика 80, и провод, проходящий от приемника света, закорачиваются.

В таких случаях узел 11 управления банкнотами детектирует светлое состояние, так как он детектирует в прие
