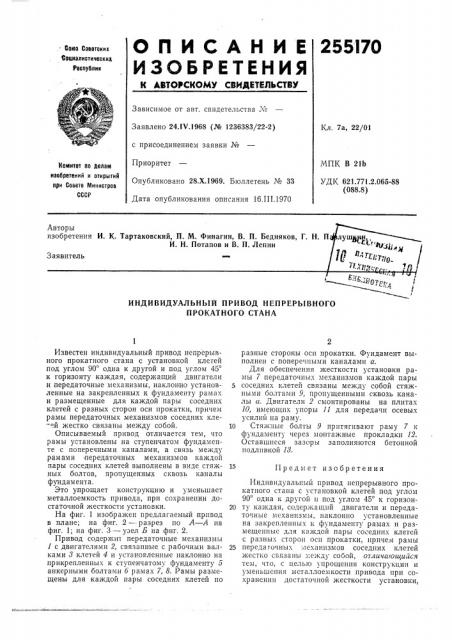

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.- Союз Советских Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24. IV.1968 (№ 1236383/22-2) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1969. Бюллетень № 33

Дата опубликования описания 16.III.1970

Кл. 7а, 22/01

МПК В 21b

УДК 621.771.2.065-88 (088.8) Комитет по 11елам изобретений н открытий при Совете Министров

СССР

ИНДИВИДУАЛЬНЫЙ ПРИВОД НЕПРЕРЫВНОГО

ПРОКАТНОГО СТАНА

Известен индивидуальный привод непрерывного прокатного стана с установкой клетей под углом 90 одна к другой и под углом 45 к горизонту каждая, содержащий двигатели и передаточные механизмы, наклонно установленные на закрепленных к фундаменту рамах и размещенные для каждой пары соседних клетей с разных сторон оси прокатки, причем рамы передаточных механизмов соседних кле-о.é жестко связаны между собой.

Описываемый привод отличается тем, что рамы установлены на ступенчатом фундаменте с поперечными каналами, а связь между ,рамами передаточных механизмов каждой пары соседних клетей выполнены в виде стяжных болтов, пропущенных сквозь каналы фундамента.

Это упрощает конструкцию и уменьшает металлоемкость привода, при сохранении достаточной жесткости установки.

На фиг. 1 изображен предлагаемый привод в плане; на фиг. 2 — - разрез по A — А на фиг. 1; на фиг. 3 — узел Б на фиг. 2.

Привод содержит передаточные механизмы

1 с двигателями 2, связанные с рабочими валками 8 клетей 4 и установленные наклонно на прикрепленных к ступенчатому фундаменту 5 анкерными болтами б рамах 7, 8. 1?амы размещены для каждой пары соседних клетей по разные стороны осп прокатки. Фундамент выполнен с поперечными каналами а.

Для обеспечения жесткости установки рамы 7 передаточных механизмов каждой пары соседних клетей связаны между собой стяжными болтами 9, пропущенными сквозь каналы а. Двигатели 2 смонтированы на плитах

10, имеющих упоры 11 для передачи осевых усилии на раму.

10 Стяжные болты 9 притягивают раму 7 к фундаменту через монтажные прокладки 12.

Оставшиеся зазоры заполняются бетонной подливкой 13.

15 Предмет изобретения

Индивидуальный привод непрерывного прокатного стана с установкой клетей под углом

90 одна к другой и под углом 45 к горизон20 ту каждая, содержащий двигатели и передаточные механизмы, наклонно установленные на закрепленных и фундаменту рамах и размещенные для каждой пары соседних клетей с разны.; сторон осп прокатки, причем рамы

25 переда гочных:, еханизмов соседних клетей r ecTr o связаны i:nina coooH> от.тача оа1айая тем, что, с целью упрощения конструкции и уменьшения металлоемкости привода при сохранении достаточной жесткости установки, 255170 рамы установлены на ступенчатом фундаменте с поперечными каналами, а связь между рамами передаточных механизмов каждой пары соседних клетей выполнена в виде стяжных болтов, пропущенных сквозь каналы фундамента.
