Реферат

Область техники, к которой относится изобретение

Настоящая группа изобретений относится к картриджу основного цвета, картриджу источника проявителя и электрофотографическому устройству формирования изображения, используемому с ними.

Здесь электрофотографическое устройство формирования изображения (в дальнейшем называемое "устройством формирования изображения") представляет собой устройство, формирующее изображение на материале записи в процессе формирования электрофотографического изображения. Примеры такого устройства включают в себя электрофотографическое копировальное устройство, электрофотографический принтер (светодиодный принтер, лазерный принтер или тому подобное), факсимильный аппарат типа электрофотографического принтера, система обработки текстов типа электрофотографического принтера и т.п.

Материал записи представляет собой в данном случае материал, на котором можно формировать изображение, и включает в себя лист для записи, лист для диапроектора или подобное.

Предшествующий уровень техники

В области устройств формирования изображения известен картридж основного цвета, в котором электрофотографический фоточувствительный элемент и средство обработки, работающее с электрофотографическим фоточувствительным элементом, объединены в картридж, который выполнен съемным и который устанавливают в основном узле устройства формирования изображения. С таким картриджем основного цвета, обслуживание устройства может выполняться пользователем, без необходимости прибегать к услугам обслуживающего персонала. Таким образом улучшается функциональность.

Также известен картридж основного цвета, проявитель в который может поступать из картриджа подачи проявителя. Такой картридж основного цвета с источником имеет преимущество, состоящее в том, что можно уменьшить размеры картриджа основного цвета. Это связано с тем, что размеры его участка установки проявителя могут быть уменьшены.

При использовании источника проявителя такого типа в картридже подачи проявителя предусмотрено отверстие подачи проявителя. Соответственно, в картридже основного цвета предусмотрено отверстие приема проявителя. Проявитель подают из картриджа подачи проявителя в картридж основного цвета, при этом отверстие источника проявителя и отверстие приема проявителя совмещены друг с другом.

Необходимо предотвращать потери проявителя, когда пользователь устанавливает картридж основного цвета в основной узел устройства, или когда пользователь извлекает картридж основного цвета из основного узла устройства.

Кроме того, утечка проявителя должна также быть предотвращена, когда пользователь устанавливает картридж подачи проявителя в основной узел устройства, или когда пользователь извлекает картридж подачи проявителя из основного узла устройства.

Как известно из предшествующего уровня техники, на отверстии источника проявителя и соответственно на отверстии приема проявителя предусмотрены открывающиеся и закрывающиеся заслонки.

Что касается устройства открывания и закрывания отверстия источника проявителя, известно следующее. Участок зацепления, к которому прикладывают силу, предназначенный для зацепления с картриджем основного цвета, предусмотрен так, чтобы заслонка выпускного отверстия перемещалась из закрытого положения в открытое положение, когда картридж подачи проявителя установлен в основном узле устройства. Кроме того, со стороны картриджа основного цвета прикладывается сила, перемещающая заслонку выпускного отверстия из открытого положения в закрытое положение, когда картридж подачи проявителя извлекают из основного узла устройства. Таким образом, отверстие источника проявителя открывается и закрывается (патент США № 7010250).

С другой стороны, в отношении системы открывания и закрывания отверстия приема проявителя картриджа основного цвета известно следующее. В основном узле устройства предусмотрен участок зацепления, который прикладывает силу к заслонке приемного отверстия, перемещая ее так, что устанавливается ее взаимодействие с операциями установки и извлечения картриджа основного цвета в основном узле устройства. Таким образом отверстие приема проявителя открывается и закрывается (патент США № 7010250).

При такой конструкции отверстие подачи проявителя может открываться и закрываться при каждой установке и при каждом извлечении картриджа подачи проявителя в основном узле устройства формирования изображения и установке и извлечении картриджа основного цвета в основном узле устройства формирования изображения.

Поэтому отверстие подачи проявителя может открываться и закрываться, даже когда картридж подачи проявителя или картридж основного цвета устанавливают или извлекают в устройстве формирования изображения, независимо друг от друга.

В картридже основного цвета с источником проявителя реализована возможность установки и извлечения картриджа подачи проявителя и картриджа основного цвета в основном узле устройства формирования изображения, независимо друг от друга, без потери проявителя.

Поэтому такая технология имеет преимущество.

Настоящее изобретение предусматривает ее дальнейшее развитие.

Сущность изобретения

Соответственно, основная задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя, картридж основного цвета и электрофотографическое устройство формирования изображения, в котором, когда картридж подачи проявителя извлекают из основного узла устройства в положении, в котором оба картриджа основного цвета и подачи проявителя установлены в основном узле электрофотографического устройства формирования изображения, потеря проявителя через отверстие подачи проявителя или через отверстие приема проявителя может быть предотвращена.

Другая задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя, картридж основного цвета и электрофотографическое устройство формирования изображения, в котором, когда картридж основного цвета извлекают из основного узла устройства в положении, в котором оба картриджа основного цвета и подачи проявителя установлены в основном узле электрофотографического устройства формирования изображения, потеря проявителя через отверстие подачи проявителя или через отверстие приема проявителя может быть предотвращена.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя, картридж основного цвета и электрофотографическое устройство формирования изображения, в котором, когда картридж подачи проявителя вводят в основной узел устройства в положении, когда картридж основного цвета установлен в основном узле устройства, проявитель может быть подан через отверстие подачи проявителя, при условии, что отверстие приема проявителя может принимать проявитель.

Дополнительная задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя, картридж основного цвета и электрофотографическое устройство формирования изображения, в котором, когда картридж основного цвета вводят в основной узел устройства в положении, в котором картридж подачи проявителя установлен в основном узле устройства, проявитель может быть подан через отверстие подачи проявителя, при условии, что отверстие приема проявителя может принимать проявитель.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя, картридж основного цвета и электрофотографическое устройство формирования изображения, в котором, когда картридж подачи проявителя извлекают от основного узла устройства в положении, в котором оба картриджа, картридж основного цвета и картридж подачи проявителя установлены в основном узле устройства, заслонка стороны источника может быть перемещена из положения разрешенной подачи проявителя в положение запрещенной подачи проявителя, при условии, что заслонка стороны приема размещена в положении разрешенного приема проявителя.

Другая задача настоящего изобретения состоит в том, чтобы разработать картридж основного цвета, картридж подачи проявителя и электрофотографическое устройство формирования изображения, в которых, когда картридж основного цвета извлекают из основного узла устройства в положении, в котором оба картриджа основного цвета и подачи проявителя установлены в основном узле устройства, заслонка стороны источника может быть перемещена из положения разрешенной подачи проявителя в положение запрещенной подачи проявителя, при условии, что заслонка стороны приема установлена в положении разрешенного приема проявителя.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя, картридж основного цвета и электрофотографическое устройство формирования изображения, в которых, когда картридж подачи проявителя вводят в основной узел устройства в положении, в котором картридж основного цвета установлен в основном узле устройства, заслонка стороны источника может быть перемещена из положения запрещенной подачи проявителя в положение разрешенной подачи проявителя, при условии, что заслонка стороны приема установлена в положении разрешенного приема-проявителя.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж основного цвета, картридж подачи проявителя и электрофотографическое устройство формирования изображения, в которых, когда картридж основного цвета вводят в основной узел устройства в положении, в котором картридж подачи проявителя установлен в основном узле устройства, заслонка стороны источника может быть перемещена из положения запрещенной подачи проявителя в положение разрешенной подачи проявителя, при условии, что заслонка стороны приема установлена в положении разрешенного приема проявителя.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж основного цвета, картридж подачи проявителя и электрофотографическое устройство формирования изображения, в которых подвижный элемент стороны приема, предназначенный для взаимосвязанного перемещения заслонки стороны приема может использоваться для перемещения подвижного элемента стороны источника.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж основного цвета, картридж подачи проявителя и электрофотографическое устройство формирования изображения, в которых, когда картридж основного цвета вводят в основной узел устройства, заслонка стороны источника может быть перемещена из положения запрещенной подачи проявителя в положение разрешенной подачи проявителя, после того как заслонка стороны приема, установленная в положение запрещенного приема проявителя, будет перемещена в положение разрешенного приема проявителя.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж основного цвета, картридж подачи проявителя и электрофотографическое устройство формирования изображения, в которых отверстие подачи проявителя может быть открыто и закрыто относительным движением между картриджем подачи проявителя и картриджем основного цвета.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж основного цвета и электрофотографическое устройство формирования изображения, в которых, даже если картридж основного цвета вводят в основной узел устройства в положении, в котором картридж подачи проявителя не установлен в основном узле устройства формирования изображения, отверстие приема проявителя не открывается.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать картридж подачи проявителя и электрофотографическое устройство формирования изображения, в которых, даже если картридж подачи проявителя вводят в основной узел устройства в положении, в котором картридж основного цвета не установлен в основном узле устройства формирования изображения, отверстие подачи проявителя не открывается.

В соответствии с аспектом настоящего изобретения предусмотрен картридж основного цвета, съемно устанавливаемый в основной узел электрофотографического устройства формирования изображения, в котором указанный картридж основного цвета выполнен с возможностью получения части проявителя из картриджа подачи проявителя, в котором картридж подачи проявителя включает в себя участок размещения проявителя стороны источника, предназначенный для размещения проявителя, участок заслонки стороны источника, перемещающийся между положением разрешенной подачи проявителя для открывания отверстия подачи проявителя, для подачи проявителя из участка размещения проявителя стороны источника в картридж основного цвета, и положением запрещенной подачи проявителя для закрывания отверстия подачи проявителя, перемещающийся участок стороны источника, перемещающийся для взаимосвязанного перемещения участка заслонки стороны источника между положением разрешенной подачи проявителя и положением запрещенной подачи проявителя, и элемент зацепления, причем указанный картридж основного цвета содержит электрофотографический фоточувствительный барабан; проявочный валик, предназначенный для проявления электростатического скрытого изображения, сформировавшегося на указанном электрофотографическом фоточувствительном барабане, с помощью проявителя; участок размещения проявителя стороны приема, предназначенный для размещения проявителя; отверстие приема проявителя, предназначенное для приема проявителя в указанном участке размещения проявителя стороны приема; участок заслонки стороны приема, перемещающийся между положением разрешенного приема проявителя для открывания указанного отверстия приема проявителя и положением запрещенного приема проявителя для закрывания указанного отверстия приема проявителя; элемент регулирования; и перемещающийся участок стороны приема, перемещающийся для взаимосвязанного перемещения указанного участка заслонки стороны приема между положением разрешенного приема проявителя и положением запрещенного приема проявителя, причем указанный перемещающийся участок стороны приема включает в себя первый рабочий участок стороны приема, который занимает рабочее положение, когда указанный участок заслонки стороны приема находится в положении запрещенного приема проявителя, и второй рабочий участок стороны приема, который занимает рабочее положение, когда указанный участок заслонки стороны приема находится в положении разрешенного приема проявителя, в котором, когда указанный картридж основного цвета вводят в основной узел устройства, указанный элемент регулирования регулирует движение для установки указанного первого рабочего участка стороны приема в рабочее положение в положении, в котором указанный картридж подачи проявителя установлен в основном узле устройства, причем указанный элемент регулирования входит в контакт с элементом зацепления для высвобождения указанного перемещающегося участка стороны приема, разрешая, таким образом, движение указанного перемещающегося участка стороны приема, затем перемещающийся участок стороны приема перемещает указанный участок заслонки стороны приема в положение разрешенного приема проявителя во взаимосвязи с указанным первым рабочим участком стороны приема, перемещенным в результате контакта с элементом зацепления, и затем указанный перемещающийся участок стороны приема перемещает участок заслонки стороны источника в положение разрешенной подачи проявителя во взаимосвязи с перемещающимся участком стороны источника, перемещенным в результате зацепления указанного второго рабочего участка стороны приема с перемещающимся участком стороны источника, будучи регулируемым указанным элементом регулирования, в положении, в котором второй рабочий участок стороны приема установлен в рабочее положение.

В соответствии с другим аспектом настоящего изобретения, предусмотрен картридж подачи проявителя, предназначенный для подачи проявителя в картридж основного цвета, причем указанный картридж подачи проявителя выполнен с возможностью съемной установки в основном узле электрофотографического устройства формирования изображения, в котором указанный картридж основного цвета включает в себя электрофотографический фоточувствительный барабан; проявочный валик, предназначенный для проявления электростатического скрытого изображения сформировавшегося на указанном электрофотографическом фоточувствительном барабане; участок заслонки стороны приема, перемещающийся между положением разрешенного приема проявителя для открывания отверстия приема проявителя для приема проявителя, используемого указанным проявочным валиком для операции проявления, и положением запрещенного приема проявителя для закрывания указанного отверстия приема проявителя; перемещающийся участок стороны приема, перемещающийся для взаимосвязанного перемещения указанного участка заслонки стороны приема между положением разрешенного приема проявителя и положением запрещенного приема проявителя, причем указанный перемещающийся участок стороны приема включает в себя рабочий участок стороны приема, который занимает рабочее положение, когда указанный участок заслонки стороны приема находится в указанном положении разрешенного приема проявителя; элемент регулирования, предназначенный для регулирования движения указанного перемещающегося участка стороны приема, когда указанный рабочий участок стороны приема находится в рабочем положении, причем указанный картридж подачи проявителя, содержит участок размещения проявителя стороны источника, предназначенный для размещения проявителя; отверстие подачи проявителя, предназначенное для подачи проявителя из указанного участка размещения проявителя стороны источника в указанный картридж основного цвета через указанное отверстие приема проявителя; участок заслонки стороны источника, перемещающийся между положением разрешенной подачи проявителя для открывания указанного отверстия подачи проявителя и положением запрещенной подачи проявителя для закрывания указанного отверстия подачи проявителя; и перемещающийся участок стороны источника, перемещающийся, когда указанный картридж подачи проявителя вводят в указанный основной узел устройства, в положении, в котором картридж основного цвета установлен в указанном основном узле устройства, для взаимосвязанного перемещения указанного участка заслонки стороны источника из указанного положения запрещенной подачи проявителя в положение разрешенной подачи проявителя в результате зацепления с указанным рабочим участком стороны приема указанного перемещающегося участка стороны приема, движение которого регулируется указанным элементом регулирования, в положении, в котором рабочий участок стороны приема установлен в рабочее положение.

В соответствии с дополнительным аспектом настоящего изобретения предусмотрено электрофотографическое устройство формирования изображения, содержащее картридж основного цвета и картридж подачи проявителя, съемно устанавливаемые в основной узел устройства, независимо друг от друга.

Эти и другие задачи, свойства и преимущества настоящего изобретения будут более очевидными после рассмотрения следующего описания предпочтительных вариантов выполнения, настоящего изобретения совместно с прилагаемыми чертежами.

Краткое описание чертежей

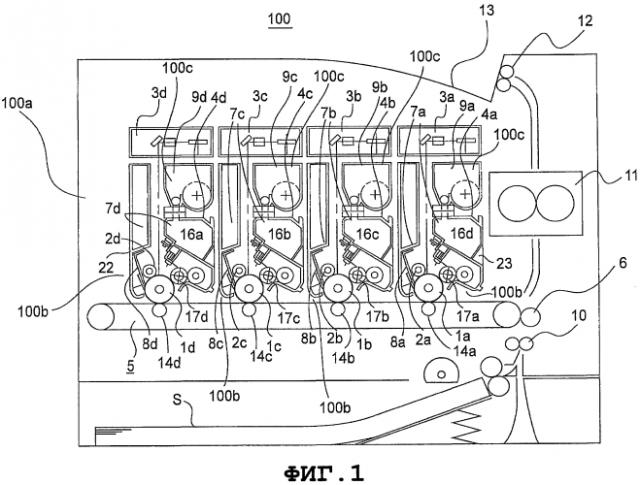

На фиг. 1 представлен вид в разрезе основного узла цветного устройства формирования изображения электрофотографического типа в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 2 представлены виды в разрезе картриджа основного цвета и картриджа подачи проявителя, предназначенные для установки в цветном устройстве формирования изображения в соответствии с первым вариантом выполнения настоящего изобретения, в позиции (a), и вид в разрезе с увеличением участка направляющей основного узла устройства, в позиции (b).

На фиг. 3 представлен вид в перспективе картриджа основного цвета в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 4 представлен вид в перспективе картриджа подачи проявителя в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 5 представлен вид в перспективе картриджа основного цвета и картриджа подачи проявителя тонера, поясняющий способ их установки в цветное устройство формирования изображения в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 6 показан вид в перспективе с покомпонентным представлением деталей заслонки картриджа подачи проявителя и связанных с ней элементов.

На фиг. 7 представлены виды в разрезе заслонки стороны источника на которых (a) иллюстрируется состояние с открытым отверстием подачи, (b) иллюстрируется состояние, в котором отверстие подачи закрыто заслонкой стороны источника, (c) иллюстрируется состояние, в котором отверстие приема открыто заслонкой стороны приема, (d) иллюстрируется состояние, в котором отверстие приема закрыто заслонкой стороны приема.

На фиг. 8 представлен вид спереди подвижного элемента стороны источника и заслонки стороны источника, поясняющий соединение между ними.

На фиг. 9 показан вид в перспективе с покомпонентным представлением деталей заслонки картриджа основного цвета и связанных с ней элементов.

На фиг. 10 представлен вид спереди подвижного элемента стороны приема и заслонки стороны приема, поясняющий соединение между ними.

На фиг. 11 иллюстрируются операции участков заслонки, когда картридж подачи проявителя установлен в основном узле устройства в положении, в котором картридж основного цвета установлен в основном узле.

На фиг. 12 иллюстрируются операции участка заслонки, когда картридж основного цвета установлен в основном узле устройства в положении, в котором картридж подачи проявителя установлен в основном узле устройства.

На фиг. 13a иллюстрируется операция установки положения картриджа подачи проявителя относительно основного узла устройства относительно продольного направления.

На фиг. 13b иллюстрируется операция установки положения картриджа подачи проявителя относительно основного узла устройства относительно продольного направления.

На фиг. 14 показан вид в перспективе с покомпонентным представлением деталей заслонки картриджа подачи проявителя и связанных с ней элементов в соответствии со вторым вариантом выполнения настоящего изобретения.

На фиг. 15 показан вид в перспективе с покомпонентным представлением деталей заслонки картриджа основного цвета и связанных с ней элементов, в соответствии со вторым вариантом выполнения настоящего изобретения.

На фиг. 16 иллюстрируются операции участков заслонки, когда картридж основного цвета устанавливают в основной узел устройства в положении, в котором картридж подачи проявителя установлен в основном узле устройства в соответствии со вторым вариантом выполнения настоящего изобретения.

На фиг. 17 представлен вид спереди участка намотки уплотнителя тонера картриджа подачи проявителя в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 18 представлен вид спереди участка намотки уплотнителя тонера картриджа основного цвета в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 19 представлен вид в перспективе стопора, воздействующего на подвижный элемент стороны источника картриджа подачи проявителя в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 20a иллюстрируются операции стопора картриджа подачи проявителя и связанных с ним элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 20b иллюстрируются операции стопора картриджа подачи проявителя и связанных с ним элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 20c иллюстрируются операции стопора картриджа подачи проявителя и связанных с ним элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 21 представлен вид в перспективе внешней крышки картриджа подачи проявителя в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 22a иллюстрируется работа внешней крышки картриджа подачи проявителя и связанных с ней элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 22b иллюстрируется работа внешней крышки картриджа подачи проявителя и связанных с ней элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 22c иллюстрируется работа внешней крышки картриджа подачи проявителя и связанных с ней элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 22d иллюстрируется работа внешней крышки картриджа подачи проявителя и связанных с ней элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 22e иллюстрируется работа внешней крышки картриджа подачи проявителя и связанных с ней элементов в соответствии с третьим вариантом выполнения настоящего изобретения.

На фиг. 23 представлен вид в перспективе заслонки картриджа подачи проявителя и связанных с нею элементов в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 24 представлен вид в перспективе заслонки картриджа основного цвета и связанных с нею элементов в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 25 иллюстрируются операции участка намотки уплотнителя тонера картриджа основного цвета в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 26 иллюстрируется операция участка намотки уплотнителя тонера картриджа подачи проявителя в соответствии с первым вариантом выполнения настоящего изобретения.

На фиг. 27 показан вид в перспективе с покомпонентным представлением деталей заслонки картриджа подачи проявителя и связанных с нею элементов.

На фиг. 28 показан вид в перспективе с покомпонентным представлением деталей заслонки картриджа основного цвета и связанных с нею элементов.

Подробное описание изобретения

Предпочтительные варианты выполнения настоящего изобретения будут описаны со ссылкой на прилагаемые чертежи.

[Первый вариант выполнения]

[Общий вид устройства формирования изображения]

На фиг. 1 показан общий вид устройства формирования изображения, которое будет описано ниже. На фиг. 1 представлен вид в продольном разрезе, поясняющий общий вид полноцветного лазерного принтера 100, который представляет собой примерное устройство формирования изображения.

Устройство 100 формирования изображения содержит четыре картриджа 7 (7a, 7b, 7c, 7d) основного цвета, установленные в горизонтальном направлении, и четыре картриджа 9 (9a, 9b, 9c, 9d) подачи проявителя, предусмотренные в соответствии с ними. Картриджи 7 основного цвета и картриджи 9 подачи проявителя съемно установлены в основном узле 100a устройства 100 формирования изображения, независимо друг от друга. Здесь основной узел 100a устройства означает полностью все устройство 100 формирования изображения без картриджей 7 основного цвета и картриджей 9 подачи проявителя. Картридж 7 основного цвета содержит электрофотографический фоточувствительный барабан 1 (1a, 1b, 1c, 1d). Электрофотографический фоточувствительный барабан (фоточувствительный барабан) 1 вращается с приводом от средства (не показано), предусмотренного в основном узле 100a устройства.

Картридж 7 основного цвета включает в себя заряжающий валик (средство заряда) 2 (2a, 2b, 2c, 2d), проявляющее средство 4 (4a, 4b, 4c, 4d) и чистящееся средство 8 (8a, 8b, 8c, 8d), которые представляют собой средство обработки, предусмотренное вокруг фоточувствительного барабана 1. Основной узел 100a устройства содержит модули сканера 3 (3a, 3b, 3c, 3d) и элементы 5 промежуточной передачи, соответственно, таким образом, что они расположены вокруг фоточувствительного барабана 1, когда картриджи основного цвета установлены в основном узле. Проявленное изображение, сформированное на фоточувствительном барабане 1, переносится на элемент 5 промежуточной передачи средством 14 (14a, 14b, 14c, 14d) первичной передачи. Средство 14 первичной передачи предусмотрено в основном узле 100a устройства.

Заряжающий валик 2 прижимается к фоточувствительному барабану 1, и его функция состоит в равномерном заряде поверхности фоточувствительного барабана 1. Модуль сканера 3 проецирует лазерный луч на фоточувствительный барабан 1, формируя электростатическое скрытое изображение на фоточувствительном барабане 1. Функция проявляющего средства 4 (4a-4d (4a-4d) состоит в проявлении электростатического скрытого изображения с помощью проявителя с получением проявленного изображения. Проявляющее средство 4 проявляет электростатическое скрытое изображение. Функция чистящего средства 8 состоит в удалении остаточного проявителя, остающегося на поверхности фоточувствительного барабана 1 после переноса изображения тонера.

Фоточувствительный барабан 1 и средство обработки, включающее в себя заряжающий валик 2, проявляющее средство 4 и чистящее средство 8, составляют модуль, то есть, картридж 7 основного цвета.

Далее будет описана операция формирования изображения. Вначале фоточувствительный барабан 1 вращается синхронно с формированием изображения. Модули 3 сканера последовательно включают для соответствующих картриджей 7 основных цветов. К заряжающему валику 2, который вращается от фоточувствительного барабана 1, находясь с ним в контакте, прикладывают напряжение, в результате чего периферийную поверхность фоточувствительного барабана 1 заряжают электрически с однородным потенциалом. Модуль сканера 3 формирует луч света модулированный в соответствии с сигналом изображения, и периферийную поверхность фоточувствительного барабана 1 экспонируют светом изображения. В результате на периферийной поверхности фоточувствительного барабана 1 формируется электростатическое скрытое изображение. Электростатическое скрытое изображение проявляется проявителем с помощью проявочного валика 17 (17a-17d) проявляющего средства 4. При этом на периферийной поверхности фоточувствительного барабана 1 с помощью проявочного валика 17 формируется проявленное изображение. Таким образом, проявочный валик 17 проявляет электростатическое скрытое изображение, используя проявитель.

После этого, к средству первичной передачи 14 прикладывают напряжение смещения с полярностью, противоположной полярности проявленного изображения. В результате проявленное изображение, сформированное на фоточувствительном барабане 1, переносится на элемент 5 промежуточной передачи (первичная передача).

Проявленные изображения (четыре цветных проявленных изображения) сформированные на фоточувствительном барабане 1 накладывают на элемент 5 промежуточной передачи. После этого, средство 6 вторичной передачи вводят в контакт с прижимом с элементом 5 промежуточной передачи. Материал S записи, остановленный в заданном положении валиком 10 совмещения, подают в зону зажима, сформированную между элементом 5 промежуточной передачи и средством 6 вторичной передачи.

Картридж 7а основного цвета содержит проявитель желтого цвета. Картридж 7b основного цвета содержит проявитель пурпурного цвета. Картридж 7c основного цвета содержит проявитель голубого цвета. Картридж 7d основного цвета содержит проявитель черного цвета. Поэтому проявленное изображение желтого цвета формируется на фоточувствительном барабане 1a. Точно так же проявленное изображение пурпурного цвета формирует на фоточувствительном барабане 1b, проявленное изображение голубого цвета формируется на фоточувствительном барабане 1c, и проявленное изображение черного цвета формируется на фоточувствительном барабане 1d.

Картриджи 7 основного цвета 7b, 7c и 7d имеют одинаковую конструкцию, хотя цвета содержащихся в них проявителей разные.

К средству 6 вторичной передачи прикладывают напряжение смещения с полярностью, противоположной полярности проявителя. Поэтому проявленные изображения на элементе 5 промежуточной передачи переносятся все вместе на поверхность подаваемого материала S записи.

После этого материал S записи подают к стопорному устройству 11 и фиксируют теплом и давлением. Материал S записи выводят в выходной лоток 13 валиками 12 вывода. Таким образом операция формирования изображения заканчивается.

Проявитель потребляется при выполнении операции проявления. При потреблении проявителя его последовательно подают из картриджа 9 (9a, 9b, 9c и 9d) подачи проявителя, который будет описан ниже.

Конструкция картриджей 9a, 9b 9c и 9d подачи проявителя является одинаковой, хотя цвета содержащегося в них проявителя отличаются от друг друга.

Ссылочной позицией 100b обозначен установочный участок картриджа основного цвета, имеющий пространство, в которое устанавливают с возможностью съема картридж 7 основного цвета.

Ссылочной позицией 100c обозначен установочный участок картриджа источника, имеющий пространство, в которое устанавливают с возможностью съема картридж 9 подачи.

Установочные участки 100b и 100c предусмотрены в основном узле 100a устройства.

[Способы ввода картриджа 7 основного цвета и картриджа подачи 9 проявителя]

Способы ввода картриджа 7 основного цвета и картриджа подачи 9 проявителя в основной узел 100a устройства будут описаны со ссылкой на фиг. 2 - фиг. 5.

Вначале оператор открывает крышку 110 картриджей, предусмотренную в основном узле 100a устройства (фиг. 5). Затем оператор вставляет картридж 7 основного цвета в основной узел 100a устройства вдоль продольного направления фоточувствительного барабана 1 (в направлении стрелки А на чертежах). Кроме того, оператор вставляет картридж 9 подачи проявителя в основной узел 100a устройства вдоль продольного направления участка 33 размещения проявителя стороны источника (направление стрелки А на чертежах). Таким образом, картриджи 7 и 9 вставляют в продольном направлении. Картридж 7 основного цвета и картридж 9 подачи проявителя получает силу привода от основного узла 100a устройства на задней стороне основного узла 100a устройства (ведущая сторона относительно направления установки).

Картридж 9 подачи проявителя перемещается на рельсах 101a, 101b основного узла, предусмотренных в основном узле 100a устройства на направляемых участках 42a, 42b картриджа 9 подачи проявителя (фиг. 2) при установке картриджа 9 подачи проявителя.

Картридж 7 основного цвета перемещается на рельсах 102a, 102b основного узла, предусмотренных в основном узле 100a устройства на направляемых участках 43a, 43b (фиг. 2) картриджа 7 основного цвета.

[Конструкция картриджа основного цвета]

Структура картриджа 7 основного цвета будет описана со ссылкой на фиг. 2 и 3.

Как показано на фиг. 2, картридж 7 основного цвета содержит чистящий модуль 22 и проявочное устройство 23, которые соединены друг с другом с возможностью вращения.

Чистящий модуль 22 содержит контейнер 15 очистителя, который представляет собой раму, на которой установлен с возможностью вращения фоточувствительный барабан 1, и содержит заряжающий валик 2. Чистящийся модуль 22, кроме того содержит чистящееся средство 8, выполненное в форме чистящего лезвия 8e, и так далее. Функция чистящего лезвия 8e состоит в удалении проявителя, остающегося на фоточувствительном барабане 1.

С другой стороны, в раме, включающей в себя проявляющее средство 4, участок 16 размещения проявителя стороны приема (участок размещения проявителя), предназначенный для размещения проявителя, и проявляющий контейнер 18 соединены друг с другом с помощью ультразвуковой сварки или тому подобное. Проявочное устройство 23 включает в себя участок 16 размещения проявителя и проявляющий контейнер 18. На проявляющем контейнере 18 установлен с возможностью вращения проявочный валик 17. Свежий (неиспользованный) картридж 7 основного цвета содержит заданное кол
