Бритвенный картридж с контактирующим с кожей элементом

Бритвенный картридж с контактирующим с кожей элементом

Иллюстрации

Показать все

Реферат

Область применения

Настоящее изобретение относится к бритвенным картриджам, и в частности, к бритвенному картриджу, имеющему по меньшей мере один элемент, контактирующий с кожей.

Уровень техники

Многие имеющиеся в настоящее время в продаже бритвенные приборы для влажного бритья содержат одно или более бритвенных лезвий (многие из них содержат от трех до шести бритвенных лезвий) внутри бритвенного картриджа, который функционально соединен с рукояткой. Некоторые бритвенные приборы являются одноразовыми, а некоторые содержат рукоятку, допускающую многократное ее использование. Бритвенные картриджи, содержащие множество лезвий, описаны, например, в патентной публикации США 2005/0039337 A1, опубликованной 24 февраля 2005 года, и один из таких бритвенных картриджей используется в пятилезвийном бритвенном приборе Fusion™ производства The Gillette Company.

Наличие множества лезвий обеспечивает более тщательное бритье, но тем не менее, в процессе бритья у пользователей все же могут возникать проблемы. Во-первых, пользователи могут ощущать некоторый дискомфорт во время бритья. Во-вторых, бритье остается относительно медленным и неэффективным процессом, так как возможен пропуск волос на бреемом участке коже, и бритье некоторых проблемных областей, таких как шея, по-прежнему затруднено. Многие пользователи отмечают, что значительное количество волос остается несрезанным или срезанным недостаточно близко к поверхности кожи, несмотря на то, что в целом срезается достаточно много волос.

Кроме того, известно, что некоторые участки кожи (например, на шее, подбородке и некоторых других участках лица) брить особенно трудно. Такие области обычно содержат низко лежащие волосы, которые часто ориентированы в разных направлениях. Такие низко лежащие волосы могут быть расположены близко к коже, и могут практически лежать на коже. Во многих случаях пользователю приходится использовать различные способы бритья для сбривания различных типов волос.

Как показано на фиг. 1A, лезвие 2 будет срезать волосы наиболее чисто и эффективно, когда его кромка 4 будет врезаться в волос в направлении, в сущности перпендикулярном направлению его роста. В обычных картриджах лезвия 2 расположены под углом примерно 21° к плоскости касания картриджа с кожей, определяемой, как касательной к линиям касания картриджа с кожей в его передней части и задней части (как правило, по защитному элементу и крышке). Такой угол обеспечивается при бритье вдоль направления роста волос. Бритье в направлении роста волос, как правило, считается более комфортным, чем бритье против направления роста волос. Однако, в случае бритья в направлении роста волос достаточно велика вероятность того, что часть волос останется не срезанной, и в особенности это касается волос, растущих не в оптимальном направлении, например, практически лежащих на коже. Поэтому после бритья в направлении роста волос некоторые пользователи дополнительно проходят бритвенным прибором по коже против направления роста волос, как показано на фиг. 1B. При бритье против направления роста волос волосы, лежащие близко к поверхности кожи, приподнимаются лезвиями и выставляются в положение, обеспечивающее более эффективное их срезание. Однако при бритье против направления роста волос картриджем, подобным описанному выше, волос приподнимается с поверхности кожи и вращается против направления его роста, до тех пор, пока он не расположится под углом, удобным для его срезания лезвием, то есть в сущности перпендикулярно лезвию. Однако при вращении волоса за ним образуется бугорок кожи 6. Поэтому после того, как кромка лезвия срежет волос, очень вероятно, что она продолжит свое движение и может порезать бугорок кожи, образовавшийся за волосом, что будет причинять боль пользователю бритвенного прибора и вызывать раздражение кожи.

В одной из разработок (патентная заявка 11/150 744 «Межлезвийные защитные элементы и способ их изготовления», поданная 10 июня 2005 года), была предпринята попытка повысить комфорт бритья за счет уменьшения бугорка кожи, образующегося перед лезвием, за счет наличия межлезвийных защитных элементов, установленных на каждом лезвии. Однако такие межлезвийные защитные элементы дают эффект только при бритье по направлению роста волос, и соответственно, не обеспечивают особых преимуществ для пользователей, практикующих иные способы бритья.

Поэтому остается потребность в бритвенных картриджах, обеспечивающих более нежное взаимодействие с кожей и волосами, то есть обеспечивающими более высокий комфорт бритья, при сохранении или даже улучшении общей эффективности и тщательности бритья.

Сущность изобретения

В настоящем изобретении предлагается бритвенный картридж, содержащий корпус, защитный элемент, расположенный в передней части корпуса, крышку, расположенную в задней части корпуса, контактирующий с кожей элемент, расположенный в корпусе между защитным элементом и крышкой, плоскость контакта с кожей, определяемую плоскостью, касательной к защитному элементу и контактирующему с кожей элементу, и плоскостью, касательной к контактирующему с кожей элементу и крышке, одно или более лезвий, расположенных между защитным элементом и контактирующим с кожей элементом, при этом каждое из упомянутых одного или более лезвий имеет режущую кромку, расположенную на расстоянии y₁, составляющем от 100 мкм до 300 мкм и под углом α₁, составляющем от 20° до 45°, ниже плоскости контакта с кожей, одно или более лезвий, расположенных между контактирующим с кожей элементом и крышкой, при этом каждое из упомянутых одного или более лезвий имеет режущую кромку, расположенную под углом α₂ выше или ниже плоскости контакта с кожей, при этом угол α₂ по величине меньше, чем угол α₁.

Краткое описание чертежей

Несмотря на то, что в конце настоящей заявки приводится формула изобретения, в которой четко формулируется предмет настоящего изобретения, настоящее изобретение будет более понятным из нижеследующего подробного описания, сопровождаемого прилагаемыми чертежами, на которых аналогичными номерами позиций обозначены в сущности идентичные элементы.

Фиг. 1A и 1B. Схематичное изображение взаимодействия кромки лезвия с волосом при бритье по направлению роста волос и против направления роста волос соответственно.

Фиг. 2. Бритвенный прибор, включающий контактирующий с кожей элемент в соответствии с настоящим изобретением.

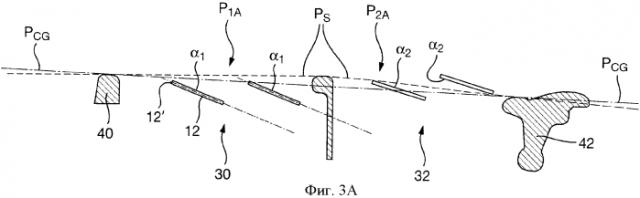

Фиг. 3A и 3B. Схематичные сечения воплощений настоящего изобретения.

Фиг. 4. Сечение альтернативного воплощения настоящего изобретения.

Фиг.5A-5N. Аксонометрические виды различных воплощений контактирующих с кожей элементов в соответствии с настоящим изобретением.

Фиг. 5O. Вид сверху множества зубьев контактирующего с кожей элемента в соответствии с настоящим изобретением.

Фиг. 5P. Аксонометрический вид фрагмента, изображенного на фиг. 5O.

Фиг. 5Q. Вид сверху возможного воплощения контактирующего с кожей элемента, содержащего зубья в соответствии с настоящим изобретением.

Фиг. 5R. Сечения, отображающие взаимодействие с кожей различных типов контактирующих кожей элементов в соответствии с настоящим изобретением.

Фиг. 6. Аксонометрический вид альтернативного воплощения контактирующего с кожей элемента в соответствии с настоящим изобретением.

Фиг. 7. Аксонометрический вид еще одного альтернативного воплощения контактирующего с кожей элемента в соответствии с настоящим изобретением.

Фиг. 8. Аксонометрический вид еще одного альтернативного воплощения контактирующего с кожей элемента в соответствии с настоящим изобретением.

Подробное описание изобретения

Настоящее изобретение в целом относится к бритвенным картриджам, используемым в приборах для влажного бритья.

На фиг. 2 показан прибор 8 для влажного бритья, сформированный из картриджа 10, прикрепленного к рукоятке 14. Бритвенный картридж 10 сформирован из корпуса 16, имеющего переднюю часть 18, заднюю часть 20 и расположенные друг напротив друга первую и вторую боковые стенки 22, 24, расположенные поперек передней и задней частей картриджа. Между передней и задней частями картриджа расположен контактирующий с кожей элемент 50, протяженный между противоположными боковыми стенками картриджа. Контактирующий с кожей элемент 50 определяет первый набор 30 лезвий, расположенных между контактирующим с кожей элементом и передней частью картриджа, и второй набор 32 лезвий, расположенных между контактирующим с кожей элементом и задней частью картриджа. В первом и втором наборах лезвий имеется по меньшей мере по одному лезвию 12, имеющему режущую кромку 12′, при этом режущие кромки лезвий как первого, так и второго набора обращены в сторону передней части картриджа.

На передней части картриджа расположена передняя область контакта с кожей, как правило, выполненная в виде защитного элемента 40, а на задней части картриджа расположена задняя область контакта с кожей, как правило, выполненная в виде крышки 42. Защитный элемент 40 устанавливается в передней части картриджа в целом для усиления трения между картриджем и бреемым участком кожи. Повышенное трение способствует растяжению кожи перед лезвиями, уменьшает образование бугорков кожи перед лезвиями, и соответственно уменьшает вероятность раздражения кожи. В некоторых воплощениях защитный элемент имеет конструкцию, способствующую приданию волосам требуемой ориентации в процессе бритья и поддержанию их в данной ориентации. Подобным образом, крышка, как правило, представляет собой элемент, обеспечивающий пониженное трение, который расположен в задней части картриджа и может легко скользить по коже, обеспечивая, тем не менее, опору для кожи. В некоторых воплощениях крышка обеспечивает смазку, гладкое скольжение или прочие преимущества взаимодействия картриджа с кожей. Подразумевается также, что в альтернативном воплощении относительное расположение защитного элемента и крышки может быть обратным. Кроме того, в некоторых воплощениях защитный элемент и/или крышка могут быть выполнены отдельно от корпуса и непосредственно установлены на рукоятку бритвенного прибора.

Для бритвенных картриджей, серийно выпускаемых в настоящее время, может быть определена плоскость контакта с кожей, как плоскость, проходящая через картридж касательно по отношению к защитному элементу и крышке. Такие картриджи, как правило, имеют три и более лезвий. Лезвие, наиболее близкое к защитному элементу, называется лезвием в первичном положении. Сразу за защитным элементом кожа сильнее всего натянута, поэтому нагрузка на лезвие в первичном положении является минимальной из всех лезвий. И наоборот, по мере приближения к крышке образуются все большие бугорки кожи, поэтому наибольшая нагрузка приходится на лезвие, расположенное ближе всего к крышке. Это означает, что в задней части картриджа риск захвата лезвием кожи вместо волос является наибольшим.

В соответствии с настоящим изобретением, плоскость (P_S) контакта с кожей от передней стороны картриджа до задней стороны картриджа складывается из плоскости P_1A первого набора лезвий (30) и плоскости P_2A второго набора. Плоскость первого набора является касательной к передней области контакта картриджа с кожей (как правило, к защитному элементу) и контактирующему с кожей элементу. Плоскость второго набора является касательной к контактирующему с кожей элементу и задней области контакта картриджа с кожей (как правило, к крышке).

В соответствии с настоящим изобретением контактирующий с кожей элемент значительно уменьшает величину бугорка кожи, выступающего вовнутрь картриджа, по сравнению с имеющимися в продаже картриджами, за счет уменьшения расстояния между поддерживающими кожу элементами в составе картриджа. Контактирующий с кожей элемент фактически формирует новую плоскость контакта с кожей на полпути от защитного элемента к крышке, и тем самым создает эффект наличия двух отдельных картриджей в одном. Изобретатели адаптировали также геометрию лезвий в составе каждого из двух наборов, чтобы максимально оптимизировать эффективность бритья.

Известно, что угол расположения лезвия относительно плоскости контакта с кожей значительно влияет на характер срезания волос данным лезвием. Так, например, увеличение угла расположения кромки лезвия относительно плоскости контакта в целом позволяет уменьшить силу, требующуюся для срезания волос, растущих в направлении проведения картриджем по коже. Однако при слишком больших значениях угла расположения лезвия повышается риск порезов и выщипывания кожи, потому что лезвие входит в контакт с кожей под более опасным углом. И наоборот, комфорт бритья может быть повышен путем уменьшения угла между кромкой лезвия и плоскостью контакта с кожей, но при этом тщательность и эффективность бритья падают. Смена плоскости контакта с кожей в соответствии с настоящим изобретением позволяет обеспечить несколько наборов лезвий, имеющих различные характеристики, но расположенные в одном и том же картридже.

На фиг. 3A и 3B показано воплощение, в котором имеется два лезвия 12 в первом наборе 30 лезвий и два лезвия 12 во втором наборе лезвий. При этом подразумевается, что в любом из наборов лезвий может быть расположено и одно лезвие, и более, чем два лезвия. Так, например, в первом наборе лезвий могут иметься одно, два, три или четыре лезвия. Подобным образом, во втором наборе могут быть расположены одно, два, три или четыре лезвия.

Как показано на фиг. 3A и B, лезвия первого набора расположены таким образом, что их режущие кромки направлены в сторону защитного элемента и образуют с плоскостью контакта с кожей угол α, расположенный ниже плоскости контакта с кожей и составляющий от 20°, 25° или 30° до 40° или 45°. Лезвия второго набора расположены таким образом, что их режущие кромки направлены в сторону контактирующего с кожей элемента и образуют с плоскостью контакта с кожей угол -15°, -10° или -5° (то есть ниже плоскости контакта), могут лежать в плоскости контакта, и могут образовывать угол +5°, +10° или +15°, то есть выше плоскости контакта с кожей. Поэтому лезвия в первом наборе позволяют срезать волосы с меньшим усилием, в то время как лезвия во втором наборе срезают волосы с большим комфортом.

Известно также, что большое влияние на тщательность бритья оказывает расстояние от кромки лезвия до плоскости контакта с кожей. Кромка лезвия, расположенная ближе к плоскости контакта с кожей, или совсем в плоскости контакта с кожей, будет обеспечивать более тщательное бритье, чем лезвие, расположенное далеко от плоскости контакта с кожей. Однако чрезмерная близость лезвия к плоскости контакта с кожей повышает риск травмирования кожи. В соответствии с настоящим изобретением, кромки лезвий первого набора расположены ниже плоскости первого набора на расстоянии d₁, составляющем от 70 мкм, 150 мкм или 200 мкм до 250 мкм, 300 мкм или 350 мкм от данной плоскости. В некоторых воплощениях кромка по меньшей мере ближайшего к защитному элементу лезвия расположена на расстоянии 70 мкм ниже плоскости первого набора. Кромки лезвий второго набора расположены на расстоянии d₂ от плоскости второго набора. При этом они могут быть расположены ниже плоскости второго набора, на расстоянии до 70 мкм или 70 мкм от нее, в плоскости второго набора (на расстоянии 0 мкм от нее), или выше плоскости второго набора, на расстоянии до 100 мкм, 200 мкм, 300 мкм, 400 мкм или 500 мкм от нее. В некоторых воплощениях кромка лезвия, по меньшей мере ближайшего к контактирующему с кожей элементу, расположена в плоскости второго набора. В воплощениях, в которых во втором наборе лезвий содержится более, чем одно лезвие, кромка лезвия, ближайшего к крышке, расположена на 200 мкм выше плоскости контакта с кожей.

При таком комбинированном расположении лезвий можно удовлетворить потребности самых различных пользователей (использующих различные способы бритья) с помощью одного картриджа. Так, например, при бритье по направлению роста волос лезвия первого набора входят в зацепление с волосами под углом, в сущности перпендикулярным линии длины волоса. Поскольку режущие кромки лезвий первого набора расположены на некотором расстоянии от плоскости контакта с кожей (или плоскости первого набора), они достаточно коротко подрежут волосы, но не срежут их заподлицо с поверхностью кожи. И наоборот, лезвия второго набора при бритье по направлению роста волос или совсем не войдут в зацепление с волосами, или будут резать волосы практически вдоль их длины, или немного диагонально относительно продольной оси волоса, оставляя одну сторону волоса длиннее, чем вторую. То есть, как можно видеть, при бритье по направлению роста волос разные наборы лезвий по-разному взаимодействуют с волосами, в результате чего обеспечивается более комфортное бритье по сравнению с бритвенными приборами, имеющимися в продаже, хотя, возможно, волосы не срезаются так близко к коже.

При бритье против направления роста волос лезвия первого набора входят в зацепление с волосами, имеющими длину, при которой они являются протяженными на расстояние, составляющее не менее расстояния d₁ от режущей кромки до плоскости контакта с кожей. В тех случаях, когда режущие кромки лезвий первого набора входят в зацепление с волосами (при бритье против направления роста волос), захваченные волосы толкаются назад и поворачиваются в направлении бритья, в результате чего сразу за волосом образуется бугорок кожи. Поскольку режущие кромки лезвий первого набора лежат ниже плоскости контакта с кожей, то уменьшается вероятность контакта данных кромок с кожей, и соответственно, выщипываний и порезов кожи. И наоборот, режущие кромки лезвий второго набора будут входить в зацепление с волосами под углом, в сущности перпендикулярным линиям волос, и будут срезать их более тщательно при бритье против направления роста волос. Поэтому уменьшается вероятность вытяжения волос и образования бугорков кожи за волосом. Поскольку режущие кромки лезвий лежат в плоскости контакта с кожей или в непосредственной близости к ней, волосы будут срезаться практически прямо по уровню кожи. За счет этого обеспечивается тщательное и одновременно комфортное бритье.

Поэтому независимо от того, бреется ли пользователь по направлению роста волос или против направления роста волос, обеспечивается тщательность бритья, по меньшей мере сравнимая с обеспечиваемой картриджами бритвенных приборов, имеющихся в продаже, при значительно большем уровне комфорта бритья.

В воплощениях, в которых имеется больше, чем одно лезвие в первом или во втором наборе лезвий, кромки лезвий набора могут быть расположены под различными углами к плоскости контакта с кожей и на различных расстояниях от плоскости контакта с кожей. Так, например, если в первом наборе имеется два или более лезвий, режущая кромка лезвия, расположенного в непосредственной близости к защитному элементу, может быть расположена под большим углом относительно плоскости контакта с кожей по сравнению с последующими лезвиями. Как было описано выше, чем больше расстояние между лезвием и элементом, поддерживающим кожу (например, защитным элементом), тем больший образуется бугорок кожи, выступающий вовнутрь картриджа. Соответственно, чем дальше кромка лезвия расположена от защитного элемента, тем больше вероятность пореза кожи. Уменьшение угла расположения лезвий, расположенных дальше от защитного элемента, относительно плоскости контакта с кожей, уменьшает дискомфорт, вызванный лезвием, на которое припадает самая большая нагрузка со стороны кожи.

На фиг. 4 показано воплощение картриджа, в котором в первом наборе лезвий имеется три лезвия 100 с кромками 100′. Лезвие, ближайшее к защитному элементу (первичное лезвие), расположено таким образом, что его кромка находится ниже плоскости контакта с кожей и образует с ней угол примерно 40°. Кромки лезвий во вторичном и третичном положениях также расположены ниже плоскости контакта с кожей и образуют с ней угол, примерно равный 25°. То есть, угол расположения кромки лезвия уменьшается в том месте картриджа, в котором нагрузка на лезвие становится максимальной, в результате чего обеспечивается более комфортное бритье. В некоторых воплощениях (не показаны) кромки лезвий во вторичном и третичном положениях расположены под постепенно уменьшающимися углами по отношению к первичному лезвию. В воплощении, показанном на фиг. 4, расстояние d₁ между кромками лезвий и плоскостью контакта с кожей остается практически постоянным для первичного, вторичного и третичного лезвий. При этом подразумевается, что в альтернативных воплощениях расстояние d₁ между кромками лезвий и плоскостью контакта с кожей постепенно уменьшается от первичного лезвия к третичному лезвию, как это имеет место в картриджах бритвенных приборов Fusion®, имеющихся в продаже в настоящее время. В воплощениях, в которых расстояние d₁ постепенно уменьшается, снижение дискомфорта, вызванного большей близостью вторичного и третичного лезвий к коже, уменьшается за счет постепенного уменьшения угла расположения кромки лезвия относительно плоскости контакта с кожей, в результате чего достигается более тщательное, но при этом более комфортное бритье.

В воплощении на фиг. 4, имеются также два лезвия 100 во втором наборе лезвий. Как показано на данном чертеже, кромка первичного лезвия образует угол α₂, составляющий примерно 0° по отношению к плоскости контакта с кожей, то есть практически лежит в плоскости контакта с кожей. Кромка вторичного лезвия лежит выше плоскости контакта с кожей и образует с ней угол примерно 5°. Кроме того, кромка первичного лезвия расположена на расстоянии d₂ ниже плоскости контакта с кожей, примерно равном 100 мкм, в то время как кромка вторичного лезвия расположена на расстоянии d₂ выше плоскости контакта с кожей, примерно равном 250 мкм. То есть, вторичное лезвие может срезать волосы по уровню кожи или даже ниже уровня кожи, но при этом все равно обеспечивается повышенный комфорт бритья за счет уменьшенного угла между кромкой лезвия и плоскостью контакта с кожей, по сравнению с лезвиями, имеющимися в продаже. И более того, можно ожидать, что ко времени прохождения по коже последнего лезвия, то есть самого близкого к крышке, на коже останется очень малое количество волос. Такое малое количество волос компенсирует легкий дискомфорт, вызванный относительно большим углом расположения лезвия в конце картриджа.

Как показано на фиг. 3B, верхняя поверхность 60 контактирующего с кожей элемента расположена на высоте H от 50 мкм, 100 мкм или 200 мкм до 300 мкм, 400 мкм или 500 мкм над плоскостью, проходящей через защитный элемент и крышку. За счет этого происходит смена поверхности контакта с кожей, что позволяет использовать различное расположение лезвий в первом и втором наборах лезвий в соответствии с настоящим изобретением. В некоторых воплощениях контактирующий с кожей элемент расположен таким образом, что угол β между плоскостью первого набора и плоскостью второго набора составляет от 145°, 155° или 160° до 170°, 175° или 180°. Естественно, что угол между плоскостью первого набора и плоскостью второго набора зависит от высоты расположения контактирующего с кожей элемента над плоскостью, проходящей через защитный элемент и крышку, и от соответствующих расстояний от защитного элемента до контактирующего с кожей элемента и от контактирующего с кожей элемента до крышки. Так, например, угол между плоскостью первого набора и плоскостью второго набора будет минимальным, когда высота контактирующего с кожей элемента минимальна, а расстояние между защитным элементом и крышкой максимально. И наоборот, угол между плоскостью первого набора и плоскостью второго набора будет максимальным, когда высота контактирующего с кожей элемента максимальна, а расстояние между защитным элементом и крышкой минимально.

В некоторых воплощениях контактирующий с кожей элемент может занимать место одного из лезвий в стандартном бритвенном картридже, как показано на фиг. 3A и 3B. В воплощении на фиг. 3A контактирующий с кожей элемент расположен «на полпути» через картридж, в стандартном положении третьего лезвия, или в непосредственной близости к данному положению. В данном случае контактирующий с кожей элемент занимает место одного из лезвий и разбивает картридж на два набора лезвий. В других воплощениях контактирующий с кожей элемент может занимать положение другого лезвия, например, второго или четвертого лезвия. И еще в некоторых воплощениях контактирующий с кожей элемент может быть расположен между существующими лезвиями картриджа, то есть не будет установлен вместо какого-либо из лезвий, как показано на фиг. 4.

В соответствии с настоящим изобретением, контактирующий с кожей элемент представляет собой физическую конструкцию, которая в целом не срезает волосы или кожу, но которая взаимодействует с кожей (входит с ней в контакт, в зацепление, управляет ее движением, укрепляет, тонизирует или растягивает кожу и/или волосы, или способствует уменьшенному образованию бугорков кожи), и/или взаимодействует с волосами (например, выставляет их в правильное положение) во время бритья, и которая может иметь любой тип, форму, размер или геометрию, включая, но не ограничиваясь данными вариантами, может иметь часть или верхнюю поверхность, имеющую по меньшей мере один из элементов, выбранных из группы, состоящей из множества выступов, образующих по меньшей мере один открытый паз, прочих типов выступов, удлиненных нитей, пупырышек, ребер, волн, углублений, элементов в виде волосиков, одной или более конструкций в виде крючков, одной или более смазывающих полосок, одной или более пен, одного или более материалов с шелушащим действием, одного или более вспомогательных средств для бритья, одного или более элементов виде гребенок, имеющих множество зубьев, любых сочетаний из упомянутых выше элементов, пространственно разнесенных друг от друга или связанных между собой, одинаковых или различных по размеру. Контактирующий с кожей элемент в соответствии с настоящим изобретением может иметь элементы, которые включают, но не ограничиваются ими: прямые, криволинейные, наклоненные влево, наклоненные вправо, наклоненные к центру, и которые могут быть мягкими, жесткими или полужесткими, которые могут иметь плоские или неплоские поверхности, которые могут быть замкнутыми, незамкнутыми, структурированными или представлять собой любое сочетание из упомянутых элементов.

Контактирующий с кожей элемент в соответствии с настоящим изобретением может быть изготовлен из любого материала, включая, но не ограничиваясь ими: полимеры, эластомеры, термопластические эластомеры, уретаны, олефины, каучуки, металлы и любые их сочетания. В настоящем изобретении предусматривается также использование эластомеров, таких, как силикон, фторосиликон, полиизопрен, полибутадиен, полиизобутилен, сополимеры, такие как термопластические эластомеры на основе стирол-этилен-бутилен-стирола (SEBS), термопластические эластомеры на основе стирол-этилен-пропилен-стирола (SEPS), эластомеры на основе полиоксиэтилен-полиуретана и прочие полимеры, такие полиуретан, полистирол и полиэтилен, или каучуки, такие, как акрилонитрил-бутадиеновый, полиакрилатный и натуральный каучук, или любые их сочетания. Кроме того, материал, из которого изготовлен контактирующий с кожей элемент, может включать модификации одного или нескольких из перечисленных выше материалов, например полимеров и каучуков), их композиты друг с другом и с прочими материалами.

Контактирующий с кожей элемент может быть изготовлен из полимерного или эластомерного материала способом инжекционного формования. Контактирующий с кожей элемент может быть изготовлен из металла, например, из алюминия или нержавеющей стали, способом фрезерования или иным способом механической обработки.

Кроме того, контактирующий с кожей элемент может быть изготовлен из таких материалов, как текстильные или тканые материалы, натуральные материалы (например, дерево) или металлы, покрытые эластомерным или пластическим материалом или встроенные в эластомерный или пластический материал.

Контактирующий с кожей элемент может дополнительно включать материалы с шелушащим действием (например, имеющих покрытия с мелкими абразивными частицами или химическими веществами, или имеющих текстурированную поверхность), материалы, содержащие химические вещества, воздействующие на кожу или волосы, включая, но не ограничиваясь ими, вещества для ухода за кожей, смазывающие вещества, вещества, улучшающие осязательные ощущения, вещества, усиливающие или уменьшающие рост волос, кондиционирующие вещества или любые их сочетания.

Кроме того, контактирующий с кожей элемент может содержать смазывающий элемент, такой, как мыло, губка или пена, встроенный во вспомогательное средство для бритья, или покрытый вспомогательным средством для бритья или иным химическим веществом, или эластомерный защитный элемент, встроенный во вспомогательное средство для бритья, или покрытый вспомогательным средством для бритья или иным химическим веществом. Пена может быть обычной пеной (губчатым материалом) или градиентной пеной, как описано в патентных заявках США 12/350 286 «Система подачи текучей среды» и 12/350 446 «Система подачи текучей среды при удалении волос», поданных заявителем настоящего изобретения.

Термин «вспомогательное средство для бритья» в контексте настоящего описания означает любые составы, которые могут использоваться для кожи и/или волос. Такие составы могут включать, не ограничиваясь ими: смазывающие вещества, такие как гидрофильные полимеры (например, полиэтилен оксид/полистирол) или вещества для депиляции, очищения, охлаждения кожи, вещества, замедляющие или усиливающие рост волос, подавляющие рост микроорганизмов, уменьшающие трение, замедляющие образование морщин, увлажняющие кожу, улучшающие тонус или состояние кожи, лекарственные средства и любые их сочетания. Применяемые активные вещества могут включать, не ограничиваясь ими, такие ингредиенты, как алоэ, витамин E, ланолин, ароматизаторы или гликолевые кислоты.

Химические вещества, присутствующие в контактирующем с кожей элементе, могут реагировать с химическими веществами, имеющимися в крышке или защитном элементе. Кроме того, контактирующий с кожей элемент в соответствии с настоящим изобретением может функционировать, как индикатор износа.

Кроме того, следует отметить, что контактирующий с кожей элемент в соответствии с настоящим изобретением может использоваться в картридже бритвенного прибора любого типа, например, в бритвенный приборах для мужчин и в бритвенных приборах для женщин.

На фиг. 5A-5Q показаны различные возможные конструкции контактирующего с кожей элемента 50 в соответствии с настоящим изобретением. Так, например, контактирующий с кожей элемент 50a, показанный на фиг. 5A, имеет верхнюю поверхность, которая является в сущности плоской, и имеет длину 51a. Длина 51a контактирующего с кожей элемента может быть в сущности такой же, как длина обычного лезвия, например, может составлять примерно от 35 мм до 40 мм, предпочтительно 36 мм. Верхняя поверхность 51 контактирующего с кожей элемента 50a может иметь любую форму, приданную ей при формовании. Как показано на фиг. 5A, элемент 50a может иметь верхнюю поверхность 51, которая имеет следующий профиль (вид в поперечном сечении картриджа 12), рассматривая его от защитного элемента к крышке. Так, элемент 50a имеет немного скругленную переднюю часть 51d, ширина которой предпочтительно составляет примерно 0,2 мм, в сущности плоскую центральную часть 51e, ширина которой предпочтительно составляет примерно 0,3 мм, и наклоненную вниз заднюю часть 51f, ширина которой предпочтительно составляет до 0,4 мм. Суммарная ширина 51b контактирующего с кожей элемента 50a составляет от примерно 0,1 мм до примерно 1,2 мм, и предпочтительно от примерно 0,3 мм до примерно 0,5 мм. Высота 51c контактирующего с кожей элемента 50a может составлять примерно 1,5 мм. Еще одной возможной формой контактирующего с кожей элемента 50a является форма, в поперечном сечении аналогичная профилю лезвия (такое воплощение не показано).

Размеры контактирующего с кожей элемента 50a в целом могут находиться в диапазонах, в которых находятся размеры обычных лезвий бритвенных приборов, для облегчения их установки в обычный набор лезвий или обычный бритвенный картридж.

В воплощении, изображенном на фиг. 5B, на верхней поверхности или основании 51 контактирующего с кожей элемента 550 имеются миниатюрные выступы (пупырышки) 52. В настоящем изобретении предусматривается использование любого подходящего числа выступов 52, которые предпочтительно имеют одинаковую конструкцию.

Количество пупырышек 52 по всей длине контактирующего с кожей элемента 50 может составлять от примерно 50 до примерно 150, предпочтительно примерно 50, в зависимости от требуемых размеров промежутков между ними, и при этом контактирующий с кожей элемент в соответствии с настоящим изобретением имеет длину, примерно равную длине лезвий в картридже. Каждая из пупырышек 52 может иметь длину, измеренную от основания или поверхности 51 контактирующего с кожей элемента 50 до верхней поверхности 52′ пупырышки 52, составляющую от примерно 0,25 мм до примерно 1 мм, и предпочтительно примерно 0,50 мм, ширину, составляющую от примерно 0,15 мм до примерно 1 мм, и предпочтительно от примерно 0,2 мм до примерно 0,3 мм, измеренную по передней грани 52 с или по задней грани 52c′, и длину, составляющую от примерно 0,3 мм до примерно 1,5 мм, и предпочтительно примерно 0,8 мм, измеренную от передней грани 52c до задней грани 52c′ пупырышки, или от головного края 52b до хвостового края 52b′. Пупырышки или выступы 52 могут иметь форму и расположение, в целом напоминающие расположение аналогичных выступов на защитном элементе, или могут иметь иную форму или расположение, например, как описано в патентной заявке 12/542 141 «Бритвенные приборы и картриджи», поданной заявителем настоящего изобретения 17 августа 2009 года, с тем исключением, что в контактирующем с кожей элементе в соответствии с настоящим изобретением пупырышки 52 и открытые пазы 52a, которые будут более подробно описаны ниже, предпочтительно имеют меньшие размеры.

На фиг. 5B показан увеличенный аксонометрический вид двух соседних выступов 52. Между парой соседних выступов 52 образуется открытый паз 52a. Поскольку толщина человеческого волоса составляет примерно 0,10 мм, то если толщина открытого паза 52a будет меньше, чем примерно 0,10 мм, то волосы могут застрять в таком пазу 52a и будут препятствовать прохождению следующих волос через паз и далее к лезвию, расположенному за ним, то есть за контактирующим с кожей элементом. Кроме того, если ширина паза 52a слишком мала, это может препятствовать должному промыванию паза 52a и лезвий, расположенных в непосредственной близости к контактирующему с кожей элементу. Вспомогательное средство для бритья, грязь и обрезки волос будут застревать в пазу 52a и вокруг лезвий, расположенных в непосредственной близости к нему, и тем самым эффективность срезания волос лезвиями будет снижаться. Это может быть еще более критичным для пользователей, которые бреются не очень часто, поскольку длинные волосы еще более склонны к застреванию в пазах, и вымыть их оттуда труднее. За длинные волосы будут еще больше цепляться прочие волосы, вспомогательное средство для бритья, грязь и обрезки волос.

Как было сказано выше, между двумя соседними выступами 52 образуется паз 52a, размеры которого могут быть подобраны таким образом, что волосы будут практически беспрепятственно проходить через паз, и не будут захватываться и тянуться выступами 52, что может вызвать дискомфорт. Пазы 52a и выступы 52 должны иметь размеры как можно меньшие, но так, чтобы они не препятствовали прохождению волос. Кроме того, размеры пазов 52a и выступов 52 подбираются таким образом, чтобы уменьшить образование бугорков кожи в пазах 52a и точек давления на кожу на кончиках выступов 52, которые могут образовываться, если выступы 52 или пазы 52a слишком далеко разнесены друг от друга. Образование бугорков кожи может привести к тому, что кромки лезвий, в частности, лезвия 12d, не
