Реферат

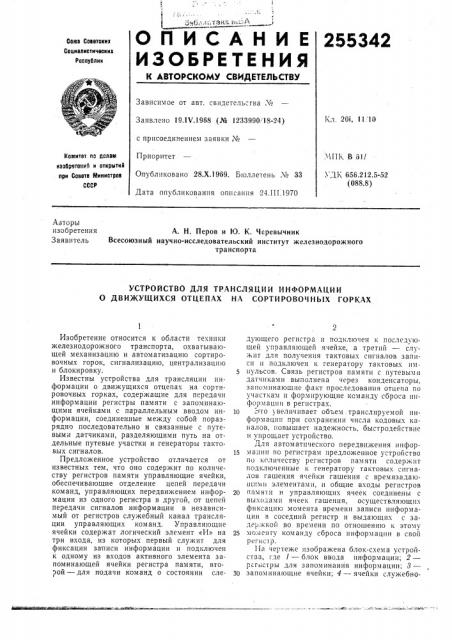

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиа

Сопиалистичвски»

Республик

Зависимое от авт. свидетельства №

Е,л 201, 11 10

Заявлено 19.1V.1968 (№ 1233990 18-24) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1969. Бюллетень ¹ 33

Дата опубликования описания 24. I I I.1970

МП1х В 611

Комитат пс балам иаобрствиий и открытий при Совете Министров

СССР

УД К 656,212. 5-52 (088.8) Авторы изобретения

Заявитель

А. H. Перов и Ю. К. Черевычник

Всесоюзный научно-исследовательский институт железнодорожного транспорта

УСТРОИСТВО ДЛЯ ТРАНСЛЯЦИИ ИНФОРМАЦИИ

О ДВИ)КУЩИХСЯ ОТЦЕПАХ НА СОРТИРОВОЧНЫХ ГОРКАХ

Изобретение относится к области техники железнодорожного транспорта, охватывающей механизацию и автоматизацию сортировочных горок, сигнализацию, централизацию и блокировку.

Известны устройства для трансляции информации о движущихся отцепах на сортировочных горках, содержащие для передачи информации регистры памяти с запоминающими ячейками с параллельным вводом информации, соединенные между собой поразрядно последовательно и связанные с путевыми датчиками, разделяющими путь на отдельные путевые участки и генераторы тактовых сигналов.

Предложенное устройство отличается от известных тем, что оно содержит по количеству регистров памяти управляющие ячейки, обеспечивающие отделение цепей передачи команд, управляющих передвижением информации из одного регистра в другой, от цепей передачи сигналов информации в независимый от регистров служебный канал трансляции управляющих команд. Управляющие ячейки содержат логический элемент «И» на три входа, из которых первый служит для фиксации записи информации и подключен к одному из входов активного элемента запоминающей ячейки регистра памяти, второй — для подачи команд о состоянии следующего регистра и подключен и последующей управляющей ячейке, а третий — служит для получения тактовых cliI Hàëîâ записи и подключен к генератору тактовых импульсов. Связь регистров памяти с путевымв датчиками выполнена через конденсаторы, запсминающпе факт проследованпя отцепа по участкам и формирующие команду сброса информации в регистрах.

10 => ro х величивает объем . транслируемой информации при сохранении числа кодовых каналов, повышает надежность, быстродействие и упрош,ает устройство.

Для автоматического передвижения инфор15 мании по регистрам предложенное устройство по количеству регистров памяти содержит подключенные к генератору тактовых сигналов гашения ячейки гашения с времязадающими элементами, и общие входы регистров

20 памяти и управляющих ячеек соединены с выходам п ячеек гашения, осуществляющих фиксацшо момента времени записи информации в соседний регистр и выдающих с задер:ккой во времени по QTHOLLIeíøo к этому

25 моменту команду сброса информации в свой

Ре »L " Р

Иа чертеже изображена блок-схема устройства, где 1 — блок ввода информации; 2— регистры для запоминания информации; 3—

30 запоминающие ячейки; 4 — ячейки служебно255342 го (управляющего) канала; 5 — управляющая ячейка; б — формирователь команды

«записи»; 7 — 9 — входы в управляющей ячейке 5; 10 — регистр вывода информации; 11— ячейка реализации информации; 12 —.генератор тактовых импульсов; 13 — путевые датчики участков; 14 — движущийся отцеп; 15— путевые участки; 16 — запоминающие конденсаторы; 17 — ячейки гашения и источник

18 тактовых сигналов гашения.

Блок 1 ввода информации имеет несколько кодовых выходов, число которых равно числу информ ационных каналов (разрядов регистров), и один управляющий выход. Кодовые выходы блока 1, на которых формируется код информации, соединены с кодовыми входами первого регистра 2 трансляции, и управляющий выход блока 1 соединен с объединенным управляющим входом первого регистра и первой ячейкой 4 управляющего канала. На управляющем выходе блока ввода формируется сигнал «запись» информации в первый регистр.

Регистры 2 для запоминания транслируемой информации состоят .из запоминающих ячеек 3. Каждая ячейка содержит один активный элемент, способный находиться в одном из двух устойчивых состояний и подавать индикацию этого состояния, и реализует логическую операцию «И» на два входа. Ячейка имеет также один выход, соединяющийся с кодовым входом соответствующей ячейки памяти следующего по ходу трансляции регистра.

Число регистров 2 соответствует числу путевых участков 15, которые проходят отцеп

14 по пути своего движения. Таким образом, регистры в устройстве соединены между собой поразрядно последовательно.

Управление работой регистров трансляции осуществляется ячейками 4, составляющими служебный канал трансляции управляющих команд. Каждая управляющая ячейка 5 запоминает команду «запись» в свой регистр и реализует логическую операцию «И» на три входа при формировании в выдаче сигнала

«запись» в следующий регистр, При этом по одному входу 7, который соединен с общим управляющим входом регистра 2, ячейка переходит в состояние «1», чем фиксируется факт записи информации в данный регистр («информация есть, регистр занят»), по второму входу 8 подается команда «свободен» из управляющей ячейки следующего регистра, чем разрешается запись информации в следующий регистр, и по третьему входу 9 поступает тактовый сигнал, определяющий момент времени на выдачу сигнала в формирователь 6 команды «запись» в следующий регистр.

Для выполнения этой операции каждая управляющая ячейка, кроме последней, управляет формирователем б, на выходе которо го формируется команда «запись» в следующий регистр. Для подачи этой команды выход

65 формирователя соединен с общим управляющим входом следующего регистра и его управляющейшей ячейки.

Трансляция управляющих сигналов по служебному каналу не произвольна, а производится в определенные моменты времени, которые задаются тактовыми сигналами. Для подачи тактовых сигналов соответствующие входы четных и нечетных управляющих ячеек

5 объединены по двум группам и соединены одна с четным (Ч), а другая с нечетным (Н) выходами генератора тактовых сигналов.

Генератор 12 вырабатывает непрерывную последовательность четных и нечетных тактовых сигналов с одинаковой частотой повторения и сдвинутых по фазе на половину периода повторения.

Момент сброса информации в регистре задается путевым датчиком 13, который связан с путевым участком 15 и фиксирует его состояние (занят или свободен).

Запоминание факта проследования отцепа

14 (движущегося объекта) по путевому участку, а также формирование сигнала «сброс» информации в регистре произ водится конденсатором 16, включенным между путевым датчиком и общим входом команды «сброс» регистра и его ячейки управления.

Устройство работает следующим образом.

Нормально, при отсутствии отцепов информация во всех регистрах и их управляющих ячейках отсутствует (запоминающие ячейки регистров и управляющие ячейки находятся в состоянии «0»), путевые датчики фиксируют свободность путевых участков, запоминающие конденсаторы заряжены, генератор выдает в шины Н и Ч последовательность тактовых сигналов.

При появлении движущегося отцепа его информация поступает в блок 1 ввода, вследствие чего на кодовых и управляющем выходах эгого блока появляются соответствующие сигналы. При этом кодовые сигналы передают в первый регистр содержащие (код) информации, а управляющий сигнал — команду «запись» информации в регистр.

Общим условием записи информации в любой регистр 2 является обязательное совпадение двух (кодового и управляющего) сигналов на входах запоминающих ячеек 3.

В тех ячейках 3 регистра 2, где происходит совпадение кодового и разрешающего запись сигналов, записывается «1», а там, где этого совпадения нет — «0». В управляющую ячейку 5 «1» записывается только от управляющего сигнала «запись», чем фиксируется (запоминается) факт записи информации в данный регистр.

После записи информации в первый регистр (первого путевого участка) на его выходах также появятся сигналы кода информации, приложенные к кодовым входам следующего регистра 2. Управляющая ячейка 5 первого регистра после перехода в состояние «1» принимает по входу 8 команду

255342

«свободен» с управляющей ячейки 5 следующего. (второго), регистра и по входу 9 ждет прихода тактового сигнала.

После .прихода очередного тактового сигнала с выхода ячейки 5 через формирователь б выдается команда «запись» в следующий (второй) регистр и в него записывается информация.

После перехода управляющей ячейки BTOрого регистра в состояние «1» она прекращает подачу команды «свободен» на вход 8 ячейки предыдущего (первого) регистра, в последней нарушается совпадение трех сигналов и дальнейшее поступление тактовых импульсов на ее считывающий вход 9 не сопровождается выдачей управляющего сигнала

«запись». Этим предотвращается повторная запись информации следующего отцепа в регистр, в котором уже имеется какая-либо информация.

Таким же образом информация оо отцепе

14 записывается во все регистры 2 попутных участков, включая регистр, относящийся к первому по ходу отцепа стрелочному путевому участку, где дальнейшая трансляция информации временно приостановится до вступления отцепа на этот путевой участок. Задержка необходима для окончательного выявления направления пути, по которому дальше пойдет отцеп, а следовательно, и направления дальнейшей трансляции записанной информации. Задержка трансляции осуществляется стрелочными путевым и контрольными реле положения стрелки, которые на функциональной блок-схеме не показаны.

Сброс информации в регистре производится следующим образом.

При вступлении отцепа 14 на путевой участок 15 путевой датчик 18 последнего фиксирует присутствие отцепа на участке и переключаег запоминающий конденсатор 1б так, что он разряжается, чем запоминается факт проследования отцепа по путевому участку 15.

После схода отцепа с путевого участка 15 его датчик 18 фиксирует свободность участка

15 и переключает запоминающий конденсатор

1б так, что он заряжается. При заряде конденсатора 1б формируется сигнал «сброс», который, воздействуя на соответствующие входы регистра 2 и его управляющей ячейки

5, сбрасывает записанную информацию. При эгом находившиеся ранее в состоянии «1» запоминающие ячейки 8 регистра 2 и его управляк>щая ячейка 5 переходят в состояние «0» и с управляющей ячейки данного регистра на вход 8 управляющей ячейки предыдущего регистра снова подается команда «свободен».

Этим создаются условия для возможности записи новой информации в данный регистр.

При дальнейшем продвижении отцепа к пути назначения трансляция его информации оканчивается в регистре 10 вывода, из которого она выводится в ячейку 11, где реализуется.

Зо

Предлагаемое устройство может быть использовано также в качестве запоминающего устройства типа «маршутный накопитель»

1со скользящей памятью), в котором записанная со входа информация, не задерживаясь, продвигается по регистрам до последнего своАп лного регистра, где останавливается и ждет освобождения следующего регистра.

Считывание информации с ее разрушением производится из последнего выходного регистра 2. После его освобождения в него записывается (перемещается) информация из предпоследнего регистра и т. д. Таким ооразом, при каждом считывании оставшаяся информация последовательно смещается на один регистр в направлении к выходному регистру. При этом всякий раз при передаче информ ацпи из предыдущего в следующий регистр, в предыдущем информация гасится.

Для этого общие входы гашения регистров управляющих ячеек через конденсатор 1б соединяются с выходами ячеек 17 гашения, выполняющих те же функции, что и вышеуказанные путевые датчики 18 и дви кущиеся отцепы 14.

Ячейки 17 гашения фиксируют факт записи информации в следующий регистр, для чего они одним входом соединяются с выходом управляющей ячейки 5 (или формирователя б), Фиксация факта записи информации в следующий регистр необходима для определения момента времени, с задержкой по отношению к которому ячейка 17 гашения выдает команду на сброс информации в свой регистр.

Осуществление ячейкой 17 гашения задержки команды сброса на время, необходимое для записи информации в следующий регистр, производится либо автоматически за счет внутренних времязадающих цепей, либо принудительно от внешних тактовых сигналов сброса, которые подаются от источника 18 тактовых сигналов гашения со сдвигом 90 времени по отношению к тактовым сигналам записи Ч и Н, т. е. в промежутках между последними.

Предмет изобретения

1. Устройство для трансляции информации о движущихся отцепах на сортировочных горках, содержащее для передачи информации регистры памяти с запоминающими ячейками с параллельным вводом информации, соединенные между собой поразрядно последовательно и связанные с путевыми датчиками, разделяющими путь на отдельные путевые участки и генераторы тактовых сигналов, отличсио цееся тем, что, с целью увеличения объема транслируемой информации при сохранении числа кодовых каналов, повышения надежности, быстродействия и упрощения устройства, устройство содержит по количеству регистров памяти управляющие ячейки, обеспечивающие отделение цепей передачи команд, управляющих передвижением инфор.

255342

Составитель Т. И. Лебедева

Тсхред Т. П. Курилко

Редактор Э. Рубан

Корректор С. М. Сигал

Заказ 517/б Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4:5

Типография, пр. Сапунова, 2 мации из одного регистра в другой, от цепей передачи сигналов информации в независимый от регистров служебный канал трансляции управляющих команд, управляющие ячейки содержат логический элемент «И» на три входа, из которых первый служит для фиксации записи информации и подключен к одному из входов активного элемента запоминающей ячейки регистра памяти, второй— для подачи команд о состоянии следующего регистра и подключен к последующей управляющей ячейке, а третий — служит для получения тактовых сигналов записи и подключен к генератору тактовых импульсов, а связь регистров памяти с путевыми датчиками выполнена через конденсаторы, запоминающие факт проследования отцепа по участкам и формирующие команду сброса информации в р еги стр ах.

2. Устройство по п. 1, отличающееся тем, чго, с целью автоматического передвижения информации по регистрам, оно по количеству регистров памяти содержит подключенные к генерагору тактовых сигналов гашения ячейки гашения с времязадающими элементами, и

10 общие входы регистров памяти и управляющих ячеек соединены с выходами ячеек гашения, осуществляющих фиксацию момента времени записи информации в соседний регистр и выдающих с задержкой во времени

15 по отношению к этому моменту команду сброса информации в свой регистр.
