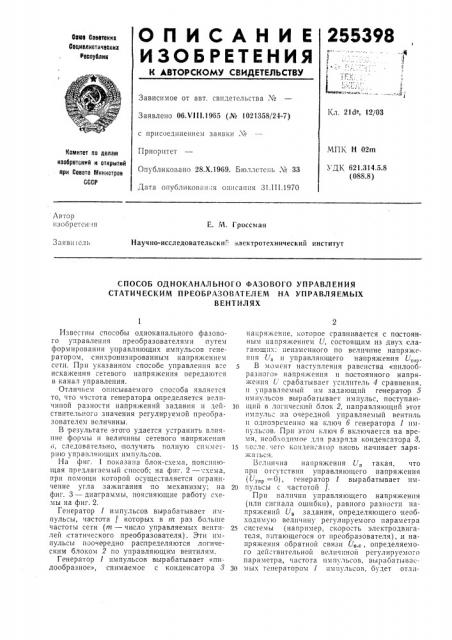

ОЛИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6098 Советоиив

Социвииотичеоиим

Республик

Зависимое от авт. свидетельства ¹

Кл. 216- 12/03

Заявлено 06Л 111.1965 (¹ 1021358/24-7) с присоединением заявки ¹

МПК Н 02m

Приоритет

Опубликовано 28.Х.1969. Бюллетень ¹ 33

Дата опубликован::я описания ЗI.III.1970

Комитет по делам изобретений и открытий ори Совете Министров

СССР

i ДК 621.314.5.8 (088.8) ABTOD изобретен: (я

Е. М. Гроссман

Научно-исследовательский электротехнический институт

Заяви.ель

СПОСОБ ОДНОКАНАЛЬНОГО ФАЗОВОГО УПРАВЛЕНИЯ

СТАТИЧЕСКИМ ПРЕОБРАЗОВАТЕЛ ЕМ НА УПРАВЛЯ ЕМЫХ

ВЕНТИЛЯХ

Известны споcîáû одноканального фазового управления преобразователями путем формирования управляющих импульсов генератором, синхронизированным напряжением сети. При указанном способе управления в"е искажения сетевого напряжения передаются в канал управления.

Отличием описываемого способа является то, что частота генератора определяется величиной разности напряжений задания и действительного значения регулируемой преобразователем величины.

В результате этого удается устранить влияние формы и величины сетевого напряжения следовательно, |получить полную симметрию управляющих импульсов.

На фиг. 1 показана олок-схема, поясняющая предлагаемьш,способ; на фиг. 2 — схема, при помощи которой осуществляется ограничение угла .зажигания по механизму; на фиг. 3 — диаграммы, поясняющие работу схрмы на фиг. 2.

Генератор 1 импульсов вырабатывает импульсы, частота j которых в m раз больше частоты сети (т — число управляемых вентилей статического преобразователя) . Эти импульсы поочередно распределяются логическим блоком 2 по управляющим вентилям.

Генератор 1 импульсов вырабатывает «пилообразное», снимаемое с конденсатора 8 напряжение, которое сравнивается с постоянным напряжением U, состоящим из двух слагающих: неизменного по величине напряжения U„и управляющего напряжения (lт„р.

В момент наступления равенства «пилообразного» напряжения и постоянного напряжения (; срабатывает усилитель 4 сравнения, и управляемый им задающий генератор 5 импульсов вырабатывает импульс, поступаю10 щпй в логический блок 2, направляющий этот импульс на очередной управляемый вентиль и одновременно на ключ б генератора 1 импульсов. Прп этом ключ б включается на время, необходимое для разряда конденсатора 8, 15 о,=ле. чего кондснсагор вновь начинает заряжа гься.

Вслиична напряжения (/„такая, что при отсутствии управляющего напряжения (U р —— -О), генератор 1 вырабатывает им20 пульсы с частотой

При наличии управляющего напряжения (или сигнала ошибки), равного разности напряжений U, задания, определяющего необходимую величину регулируемого параметра

25 системы (напрнмер, скорость электродвигателя, питающегося OT преобразователя),,и напряжения обратной связи U... определяемого дейст вительной величиной регулируемого параметра, частота импульсов, вырабатывас30 мых генератором 1 импульсов, будет отлн255398 чатьсЯ от 1. В зависимости от знака U „ð, частота импульсов будет больше или меньше t, а их фаза будет непрерывно сдвигаться в том или другом направлении до тех пор, пока управляющее напряжение:не станет равным нулю, т. е. пока сигнал ошибки не станет равным нулю.

При таком способе фазового регулирования система регулирования превращается,в астатичес кую.

Для осуществления предлагаемого. способа регулирования схема фазового управления должна обеспечить выполнение следующего условия. Импульс на поджигание очередного вентиля должен поступать не ранее наступления момента его естественной коммутации и не позже момента, когда потенциал его анода становргтся меньше потенциала катода.

При этом, так называемый угол запаздывания зажигания, будет находиться в пределах от 0 до 180 эл. град. Если по условиям регулирования =истемы этот угол ограничивается другими пределами u„, è а,„„, то схема фазового управления должна обеспечить выполнение этого услсвпя, ограничение угла запаздывания осуществляется при помощи вспомогательного блока, схема которого изображена на фиг. 2. В качестве примера управления рассматриваешься трехфазная схема выпрямления с нулевым выводом.

Трансформатор 7 питается от той же сети, что и силовой преобразователь. Во вторичных обмотках 8- — 10 трансформаторов 11 — 18 возникают импуль ы напряжения в момент вступления в коммутацию соответствующих диодов 14 — 1б, этот момент времени определяет а„и„. Аналогичным образо I во вторичHbIx об. »з гкал: 17 — 19 трансформаторов 20—

22 возникают импульсы в момент вступления в коммутацию диодов 28 — 25, этот момент времени определяет и,„„, Регулировка величины urnin u Borax о:ущс твляется подбором

Ui и U2, СООТВеТСТВР0но. Работа блока, при помощи которого регулируется u„„„ » о.„„,, поясняется диаграммой напряжении, приведенной на фпг. 3. Указанные импульсы напряжений поступают в логический блок 2. Схема блока выполнена на м агни гHblx алел:ентах с прямоугольной петлей гпстерезися, каналы, по которым поступают импульсы от трансформаторов 11—

18, обснячены соответственно а, б и в, а от трансформаторов 20 — 22 — г, д и е, магнит. ные элеменгы выдают рабочий импульс прп перемагничиванпи их из состояния «1» в состояние «0», Импульсами, поступающими от трансформаторов 11 — 18, магнитные элементы 2б — 28 перемагничиваются в состояние

«1».

В состояние «О» эти элементы перемагничиваются импульсами, поступающими с выходов магнитных элементов 29 — 81, представляющих собой динам ические триггеры. При этом вырабатываются управляющие импуль10 сы, при помощи которых (после усиления) осуществляется поджигание управляемых вентилей.

Кроме того, импульсом от каждого магнитного элемента 2б — 28 осуществляется перемагничивание в состояние «1» соответствующих элементов 29 — 81, чем подготавливается канал для прохождения импульса поджигающего следующий, очередной, управляемый вентил . Когда напряжение на конденсаторе

20 станет равным напряжению U = U„+ U „р, усилитель 4 запускает генератор 5, и на его выходе будут непрерывно вырабатываться импульсы (ча|стота прохождения импульсов— несколько десятков килогерц) . При этом с

25 такой:ке частотой будет генерировать импе льсы один из динамических триггеров

29 — 81. Если к этому моменту соответствующий элемент 2б — 28 находится в состоянии

«1», то возникнет поджигающий импульс.

З0 Если же этот очередной элемент еще не подготовлен, то поджигающий импульс возникнет лишь после того, как этот элемент будет переведен Ilo соответствующему каналу в состояние «1». Срыв генерации динамиче=ких

35 триггеров осуществляется импульсами сравнительно большой длительности, поступающими от трансформаторов 20 — 22. Перед пуском статического преобразователя (перед включением е-.о силовой цепи) магнитный элемент

40 29, "0 илп 81 устанавливается в состояние

«1», а остальные магнитные элементы устанавливаются в состояние «О».

Предмет изобретения

45 Способ одноканального фазового управления статпче:ким преобразователем на управляемых вснтилях путем формирования пмпуль,"ов генерат ром и последующим распределением пх по вентилям, отличающийся тем, 50 что, . целью у тра нения влияния формы и величины сетевого напряжения, частоту генератора .изменяют в функции величины разности за!анного напряжения и действительного значения регулируемой преобразовате55 лем в личины
