Электронное устройство и способ определения цифрового интерфейса для подключенного внешнего устройства

Электронное устройство и способ определения цифрового интерфейса для подключенного внешнего устройства

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к электронному устройству и способу определения цифрового интерфейса для внешнего устройства, и, более конкретно, к электронному устройству для определения цифрового интерфейса подключенного внешнего устройства для управления модулем передачи данных и т.д.

Уровень техники

В последнее время, в качестве интерфейса связи для передачи изображений или аудиоданных с высокой скоростью от устройства-источника на устройство-приемник используют, например, такой интерфейс, как HDMI (интерфейс для мультимедиа высокой четкости) или другие, которые получили широкое распространение. Примеры таких устройств-источников включают в себя: игровые приставки, DVD (универсальный цифровой диск) проигрыватели, телевизионные абонентские приставки или другие источники АВ (Аудиовизуальные) данных. Примеры устройств-приемников включают в себя: телеприемники, проекторы и другие устройства отображения. Например, в НПЛ №1 приведены подробности стандарта HDMI.

Список ссылочных документов

Не патентная литература

НПЛ №1: Спецификация интерфейса мультимедиа высокой четкости, версия 1.4 от 5 июня 2009 г.

Сущность изобретения

Техническая задача

Стандарт HDMI принципиально подразумевает соединение между устройствами, соответствующими друг другу. Соответственно, количество контактов в разъеме является большим, т.е. 19, и внешний размер разъема также является большим, что невыгодно для портативных устройств. Таким образом, был рассмотрен стандарт, который позволяет уменьшить размер разъема и количество контактов, и, кроме того, обеспечивает ту же самую полосу пропускания при передаче видео, что и в стандарте HDMI.

С другой стороны, в случае устройства-приемника, такого как телеприемник и т.д., добавление разъема, соответствующего новому стандарту, влечет за собой неудобство для пользователя, а также увеличение стоимости и размера устройства. Было бы удобно, чтобы новый стандарт совместно использовал для передачи АВ данных, в качестве входного порта, широко распространенный разъем HDMI. В частности, существует необходимость использовать обычный разъем HDMI и для нового стандарта, используя только схемное решение.

Предметом данного изобретения является возможность определения цифрового интерфейса подключенного внешнего устройства, и управления модулем передачи данных в соответствии с цифровым интерфейсом подключенного внешнего устройства.

Решение задачи

Идеей настоящего изобретения является устройство, включающее в себя модуль соединителя, имеющий множество контактов, причем первая группа контактов из множества контактов используется, когда к модулю соединителя подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, а вторая группа контактов, которых меньше, чем в первой группе контактов, используется, когда к модулю соединителя подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, и дополнительно содержащее: модуль определения цифрового интерфейса, выполненный с возможностью определения, является ли цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, первым цифровым интерфейсом или вторым цифровым интерфейсом, на основе состояния напряжения или тока на заданном контакте из множества контактов, который не используется, когда к модулю соединителя подключено внешнее устройство, работающее с использованием второго цифрового интерфейса; и модуль управления, выполненный с возможностью переключения управления так, чтобы модуль передачи данных, подключенный к модулю соединителя, работал с использованием цифрового интерфейса, определенного модулем определения цифрового интерфейса.

Согласно настоящему изобретению, электронное устройство включает в себя модуль соединителя (разъем), имеющий множество контактов. Первую группу контактов из множества контактов используют, когда к модулю соединителя подключено внешнее устройство, работающее с использованием первого цифрового интерфейса. Аналогично вторую группу контактов, количество контактов в которой меньше, чем в первой группе, используют, когда к модулю соединителя подключено внешнее устройство, работающее с использованием второго цифрового интерфейса. Например, в случае, когда модуль соединителя используют в качестве разъема HDMI, количество контактов равно 19.

Например, если первым цифровым интерфейсом является HDMI и подключено внешнее устройство, которое работает с использованием интерфейса HDMI, используют все 19 контактов. Например, вторым цифровым интерфейсом является новый стандартный цифровой интерфейс, который улучшает HDMI в отношении увеличения частоты тактов (синхросигналов) TMDS, сокращения количества каналов TMDS и т.д. Когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, например, некоторые из 19 контактов разъема HDMI могут быть неиспользуемыми.

Модулем определения цифрового интерфейса осуществляется определение, является ли цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, первым цифровым интерфейсом или вторым цифровым интерфейсом. В этом случае определение производится на основе состояния напряжения или тока на заданном контакте, который не используется в случае подключения второго цифрового интерфейса.

Модуль передачи данных, соединенный с модулем соединителя, затем подвергается переключению управления посредством модуля управления операциями, так чтобы работать с использованием цифрового интерфейса, определенного модулем определения цифрового интерфейса. В частности, когда цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, имеет первый цифровой интерфейс, работа модуля передачи данных выполняется в соответствии с первым цифровым интерфейсом. С другой стороны, когда цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, - это второй цифровой интерфейс, работа модуля передачи данных выполняется в соответствии со вторым цифровым интерфейсом.

В соответствии с настоящим изобретением, цифровой интерфейс подключенного внешнего устройства определяется модулем определения цифрового интерфейса, и обработка данных модулем передачи данных переключается для соответствия цифровому интерфейсу подключенного внешнего устройства. Соответственно, модуль соединителя может совместно использоваться и как модуль соединителя для подключения внешнего устройства, работающего с использованием первого цифрового интерфейса, и как модуль соединителя для подключения внешнего устройства, работающего с использованием второго цифрового интерфейса, что является преимуществом в плане цены и занимаемого места.

Согласно настоящему изобретению может быть сделана, например, такая компоновка, в которой модуль определения цифрового интерфейса определяет цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, на основе состояния напряжения на паре контактов, на которые подается разностный сигнал, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, и разностный сигнал не подается, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса. В этом случае, цифровой интерфейс исходного устройства может быть определен на стороне устройства-приемника.

Здесь, например, электронное устройство может дополнительно включать в себя модуль определения подключения, выполненный с возможностью определения, подключено или нет внешнее устройство к модулю соединителя через кабель, на основе состояния напряжения на паре контактов, на которые подается разностный сигнал как для случая, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, так и для случая, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса.

Также, согласно настоящему изобретению может быть сделана, например, такая компоновка, в которой модуль определения цифрового интерфейса определяет цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, на основе состояния напряжения на паре контактов, на которые выводится разностный сигнал, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, и разностный сигнал не выводится, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса. В этом случае, цифровой интерфейс приемного устройства может быть определен на стороне устройства-источника.

Здесь, например, электронное устройство может дополнительно включать в себя модуль определения подключения, выполненный с возможностью определения, подключено или нет внешнее устройство к модулю соединителя через кабель, на основе состояния напряжения на паре контактов, на которые выводится разностный сигнал как для случая, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, так и для случая, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса.

Также, согласно настоящему изобретению, например, в случае, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, модуль определения цифрового определяет, является ли цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, первым цифровым интерфейсом или вторым цифровым интерфейсом на основе состояния напряжения на контакте, на который подается питание от внешнего устройства, и контакте, подключенном к данному контакту через диод или резистор.

Также, согласно настоящему изобретению, например, модуль определения цифрового интерфейса определяет, является цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, первым цифровым интерфейсом или вторым цифровым интерфейсом на основе состояния напряжения на контакте, который заземлен, когда внешнее устройство работает с использованием первого цифрового интерфейса, и на который подается напряжение, большее напряжения земли, или который меняется на электрически плавающее состояние и также подтягивается через резистор до напряжения, большего напряжения земли, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса.

Также, согласно настоящему изобретению, например, на основе результата сравнения между напряжением на контакте, который заземлен, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, и заземлен через первый резистор, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, и также подтянуто до заданного напряжения, которое выше напряжения земли, через второй резистор, и верхнее напряжение и нижнее напряжение получают делением заданного напряжения первым резистором и вторым резистором, модуль определения цифрового интерфейса определяет, имеет ли внешнее устройство, подключенное к модулю соединителя, первый цифровой интерфейс или второй цифровой интерфейс.

Также, согласно настоящему изобретению, например, на основе результата сравнения напряжения контакта, который заземлен, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, и на который подано напряжение, получаемое делением заданного напряжения первым резистором и вторым резистором, а также подтянут до заданного напряжения через третий резистор, и верхнее напряжение и нижнее напряжение получают делением заданного напряжения с помощью параллельно подключенных первого резистора и третьего резистора, и второго резистора, в случае, когда подключено внешнее устройство, которое работает с использованием второго цифрового интерфейса, модуль определения цифрового интерфейса определяет, имеет ли внешнее устройство, подключенное к модулю соединителя, первый цифровой интерфейс или второй цифровой интерфейс.

Также, например, согласно настоящему изобретению, модуль определения цифрового интерфейса сосредотачивается на паре контактов, на которые вводится разностный сигнал, когда подключено внешнее устройство, работающее с использованием первого интерфейса, и не вводится разностный сигнал, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, и в состоянии, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, пара контактов короткозамкнуты иди соединены через первый резистор, напряжение одного контакта из пары контактов подтянуто до заданного напряжения через второй резистор, а другой контакт из пары контактов заземлен, на основе результата сравнения между напряжением на указанном одном контакте, и более высокое напряжение, чем полученное разделением заданного напряжения первым резистором и вторым резистором, определяет, является ли цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, первым цифровым интерфейсом или вторым цифровым интерфейсом.

В данном случае, например, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, состояние, когда пара контактов короткозамкнуты или соединены через первый резистор, реализуется внутри штекера кабеля, с помощью которого внешнее устройство подключается к модулю соединителя. Также, электронное устройство может дополнительно включать модуль определения подключения, выполненный с возможность определения подключения кабеля к модулю соединителя, при этом модуль определения подключения определяет, является ли цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, первым цифровым интерфейсом или вторым цифровым интерфейсом, после того как модуль определения подключения определяет, что кабель подключен к модулю соединителя.

Также, например, согласно настоящему изобретению, модуль определения цифрового интерфейса дополнительно включает в себя первый модуль обнаружения, выполненный с возможностью сосредотачиваться на паре контактов, которые используются при подключении внешнего устройства, работающего с использованием первого цифрового интерфейса, и не используются при подключении внешнего устройства, работающего с использованием второго цифрового интерфейса, и, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, пара контактов короткозамкнуты или соединены через резистор, и напряжение на одном контакте из пары контактов подтянуто до заданного напряжения через резистор, обнаруживать состояние тока или напряжения на другом контакте из пары контактов, и второй модуль обнаружения, выполненный с возможностью сосредотачиваться, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, на контакте подачи электропитания, на который подается электропитание от указанного внешнего устройства, и обнаруживать состояние напряжения на контакте подачи электропитания, и на основе результатов обнаружения первый модуль обнаружения и второй модуль обнаружения определяют, имеет ли внешнее устройство, подключенное к модулю соединителя, первый цифровой интерфейс или второй цифровой интерфейс.

В данном случае, например, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, состояние, когда пара контактов короткозамкнута или соединена через первый резистор, реализуется в штекере кабеля, которым внешнее устройство подключается к модулю соединителя. Также, например, первым цифровым интерфейсом является HDMI, и один контакт из пары контактов является контактом SCL, а другой контакт из пары контактов является контактом SDA.

В этом случае, например, когда второй модуль обнаружения обнаружил, что состояние напряжения на контакте подачи электропитания является напряжением от блока питания, модуль определения цифрового интерфейса определяет, что цифровым интерфейсом внешнего устройства, подключенного к модулю соединителя, является первый цифровой интерфейс.

Также в этом случае, например, когда второй модуль обнаружения обнаруживает, что состояние напряжения на контакте подачи электропитания не является напряжением от блока питания, и, дополнительно, первый модуль обнаружения обнаруживает ток, протекающий через другой контакт из пары контактов, или что напряжение другого контакта из пары контактов является заданным напряжением, модуль определения цифрового интерфейса определяет, что цифровым интерфейсом внешнего устройства, подключенного к модулю соединителя, является второй цифровой интерфейс.

Также, например, согласно настоящему изобретению, электронное устройство дополнительно включает в себя блок питания, выполненный с возможностью, когда модуль определения цифрового интерфейса определил, что цифровым интерфейсом внешнего устройства, подключенного к модулю соединителя, является второй цифровой интерфейс, подачи электропитания на внешнее устройство через контакт подачи электропитания.

В этом случае, например, даже когда внешнее устройство, имеющее второй цифровой интерфейс, в качестве блока питания использует аккумуляторную батарею и эта аккумуляторная батарея полностью разряжена, можно определить, что цифровым интерфейсом внешнего устройства является второй цифровой интерфейс. Соответственно, блок питания может подать электропитание на внешнее устройство для его зарядки.

Также, например, согласно настоящему изобретению, модуль определения цифрового интерфейса сосредотачиваться на паре контактов, которые используются, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, и не используются, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, и один и другой контакты из пары контактов соединены через электронное устройство, передающее сигналы в одном направлении от указанного одного контакта на указанный другой контакт, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, включает в себя: модуль подачи первого сигнала, выполненный с возможностью подачи первого сигнала на указанный один контакт из пары контактов; модуль подачи второго сигнала, выполненный с возможностью подачи второго сигнала на указанный другой контакт из пары контактов; модуль обнаружения первого сигнала, выполненный с возможность обнаружения первого сигнала от указанного другого контакта из пары контактов в промежуток времени, когда первый сигнал подается от модуля подачи первого сигнала на указанный один контакт из пары контактов; и модуль обнаружения второго сигнала, выполненный с возможностью обнаружения второго сигнала от указанного одного контакта из пары контактов в промежуток времени, когда второй сигнал подается от модуля подачи сигнала на указанный другой контакт из пары контактов; и на основе результатов обнаружения от модуля обнаружения первого сигнала и модуля обнаружения второго сигнала определяет, является ли цифровой интерфейс внешнего устройства, подключенного к модулю соединителя, вторым цифровым интерфейсом.

В данном случае, например, состояние, в котором пара контактов соединены через электронное устройство, когда подключено внешнее устройство, работающее с использованием второго цифрового интерфейса, реализуется в штекере кабеля, с помощью которого внешнее устройство подключается к модулю соединителя. Также, например, первым цифровым интерфейсом является интерфейс HDMI, одним контактом из пары контактов является SCL, а другим контактом из пары контактов является SDA. Также, например, электронное устройство является диодом.

Также, например, согласно настоящему изобретению, модуль определения цифрового интерфейса определяет, когда модуль обнаружения первого сигнала обнаруживает первый сигнал, а модуль обнаружения второго сигнала не обнаруживает второго сигнала, что цифровым интерфейсом внешнего устройства, подключенного к модулю соединителя, является второй цифровой интерфейс.

Также, например, согласно настоящему изобретению, модуль определения цифрового интерфейса сосредотачивается, когда подключено внешнее устройство, работающее с использованием первого цифрового интерфейса, на контакте подачи электропитания, на который подается электропитание от внешнего устройства, и дополнительно включает в себя модуль обнаружения напряжения, выполненный с возможностью обнаружения состояния напряжения на контакте подачи электропитания, и, когда модуль обнаружения напряжения обнаружил, что напряжение на контакте подачи электропитания является напряжением блока питания, определяет, что цифровым интерфейсом внешнего устройства, подключенного к модулю соединителя, является первый цифровой интерфейс.

Также, например, согласно настоящему изобретению, первый сигнал и второй сигнал являются импульсными сигналами. В этом случае, например, модуль подачи первого сигнала включает в себя первый резисторный элемент для соединения одного контакта из пары контактов с выводом, на который подается заданное напряжение, первый коммутационный элемент для соединения одного контакта с выводом заземления, и первый генератор импульсов для генерирования импульсного сигнала для управления первым коммутационным элементом, а модуль подачи второго сигнала включает в себя второй резисторный элемент для соединения другого контакта из пары контактов с выводом, на который подается заданное напряжение, второй коммутационный элемент для соединения другого контакта с выводом заземления, и второй генератор импульсов для генерирования импульсного сигнала для управления вторым коммутационным элементом. Например, коммутационные элементы являются полевыми транзисторами.

Преимущественные эффекты изобретения

Согласно настоящему изобретению, определяется цифровой интерфейс подключенного внешнего устройства, и работа модуля передачи данных переключается так, чтобы соответствовать цифровому интерфейсу подключенного внешнего устройства, при этом модуль соединителя совместно используется для подключения внешних устройств, работающих с использованием первого или второго цифрового интерфейса, что является преимуществом с точки зрения стоимости и занимаемого места.

Краткое описание чертежей

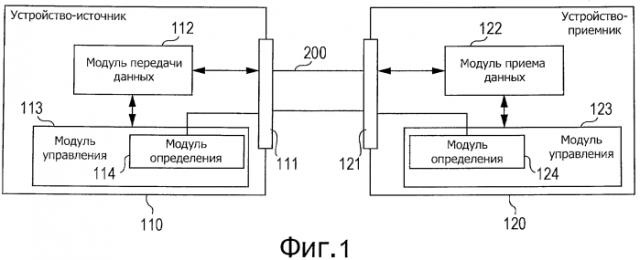

Фиг.1 является блок-схемой, иллюстрирующей конфигурацию АВ-системы, служащую примером варианта осуществления настоящего изобретения.

Фиг.2 является схемой, иллюстрирующей пример конфигурации модуля передачи данных устройства-источника и модуля приема данных устройства-приемника в АВ-системе (в случае цифрового интерфейса, соответствующего стандарту HDMI).

Фиг.3 является диаграммой, иллюстрирующей пример структуры данных TMDS-передачи, подлежащих передаче по каналу TMDS интерфейса HDMI.

Фиг.4 является диаграммой, показывающей схему расположения выводов (Тип А) разъема HDMI, предусмотренном в устройстве HDMI.

Фиг.5 является схемой, иллюстрирующей пример конфигурации модуля передачи данных устройства-источника и модуля приема данных устройства-приемника в АВ-системе (в случае цифрового интерфейса, соответствующего новому стандарту).

Фиг.6 является схемой, иллюстрирующей пример конфигурации модуля передачи данных устройства-источника и модуля приема данных устройства-приемника в АВ-системе (в случае цифрового интерфейса, соответствующего другому новому стандарту).

Фиг.7 является блок-схемой, иллюстрирующей процедуру управления, выполняемую модулем управления.

Фиг.8 является структурной схемой пары разностного сигнала TMDS.

Фиг.9 является графиком, иллюстрирующим, что разностной сигнал TMDS действует в диапазоне с верхним пределом напряжения V_high, нижним пределом напряжения V_low и амплитудой Vswing.

Фиг.10 является схематическим изображением, иллюстрирующим частный пример схемы обнаружения активного диапазона для определения цифрового интерфейса.

Фиг.11 является схематическим изображением, иллюстрирующим частный пример схемы обнаружения активного диапазона для определения подключения устройства-источника.

Фиг.12 является схемой, иллюстрирующий, что в случае, когда устройством-источником является устройство HDMI, то электропитание +5 В подается от устройства-источника на устройство-приемник с использованием линии подачи электропитания.

Фиг.13 является схемой, иллюстрирующий, что в случае, когда устройством-источником является устройство по новому стандарту, то напряжение на контакте 19 устанавливается ниже, чем напряжение, которое применяется при использовании стандарта HDMI (минимум +4.7 В), например 0 В.

Фиг.14 является схемой, иллюстрирующей, что в случае, когда устройством-источником является устройство HDMI, контакт 17, по которому подключается линия DDC-GND, заземлен в устройстве-источнике.

Фиг.15 является схемой, иллюстрирующей, что когда устройством-источником является устройство по новому стандарту, то на контакт 17, по которому подключается линия DDC-GND, подается напряжение Vcc (например, +5 В) или данный контакт 17 отсоединен, то есть находится в электрически плавающем состоянии в устройстве-источнике.

Фиг.16 является схемой, иллюстрирующей, что в случае, когда устройством-источником является устройство HDMI, контакт 17, по которому подключается линия DDC-GND, заземлен в устройстве-источнике.

Фиг.17 является схемой, иллюстрирующей, что в случае, когда устройством-источником является устройство по новому стандарту, контакт 17, по которому подключается линия DDC-GND, заземлен в устройстве-источнике через резистор R2.

Фиг.18 является схемой, иллюстрирующей, что в случае, когда устройством-источником является устройство HDMI, контакт 17, по которому подключается линия DDC-GND, заземлен в устройстве-источнике и т.д.

Фиг.19 является схемой, иллюстрирующей, что в случае, когда устройством-источником является устройство по новому стандарту, напряжение, получаемое делением напряжения Vcc (например,+5 В) резисторами R1 и R2, подается на контакт 17 в устройстве-источнике и т.д.

Фиг.20 является схемой, иллюстрирующей, что в случае, когда устройством-приемником является устройство HDMI, контакт 17, по которому подключается линия DDC-GND, заземлен в устройстве-источнике и т.д.

Фиг.21 является схемой, описывающей пример компоновки в разъеме Тип-А согласно новому стандарту.

Фиг.22 является схемой, иллюстрирующей пример конфигурации схемы обнаружения кабеля, предусмотренной в модуле определения модуля управления устройства-приемника.

Фиг.23 является схемой, иллюстрирующей пример схемы для случая, когда схема обнаружения кабеля вставлена в принципиальную схему разностной пары TMDS.

Фиг.24 является схемой, иллюстрирующей напряжение, подаваемое на компаратор напряжений схемы обнаружения кабеля, когда кабель не подключен.

Фиг.25 является схемой, иллюстрирующей напряжение, подаваемое на компаратор напряжений в случае, когда подключен кабель по новому стандарту, в котором КОНТАКТ 1 (TMDS Data2+) и КОНТАКТ 3 (TMDS Data2.) соединены резистором RT (50 П).

Фиг.26 является схемой, иллюстрирующей напряжение, подаваемое на компаратор напряжений в случае, когда подключен кабель по новому стандарту, в котором КОНТАКТ 1 (TMDS Data2+) и КОНТАКТ 3 (TMDS Data2-) короткозамкнуты токопроводящим проводником.

Фиг.27 является схемой, иллюстрирующей напряжение, подаваемое на компаратор напряжений, когда подключен кабель HDMI (но устройство-источник HDMI отсутствует).

Фиг.28 является схемой, иллюстрирующей напряжение, подающееся на компаратор напряжений, когда подключен кабель HDMI (устройство-источник HDMI присутствует).

Фиг.29 является схематическим изображением для пояснения механического переключателя внутри разъема.

Фиг.30 является блок-схемой, иллюстрирующей процесс управления, выполняемый модулем управления устройства-приемника в случае использования способа обнаружения посредством механического переключателя внутри разъема.

Фиг.31 является блок-схемой, иллюстрирующей процесс управления, выполняемый модулем управления устройства-приемника в случае использования способа обнаружения посредством мониторинга напряжения +5 В (контакт 18).

Фиг.32 является блок-схемой, иллюстрирующей другой процесс управления, выполняемый модулем управления устройства-приемника в случае использования способа обнаружения посредством мониторинга напряжения +5 В (контакт 18).

Фиг.33 является схематическим изображением, иллюстрирующим схему разводки кабеля по новому стандарту.

Фиг.34 является схематическим изображением, иллюстрирующим схему расположения проводов в кабеле по новому стандарту.

Фиг.35 является схемой, схематически иллюстрирующей конфигурацию модуля определения в модуле управления устройства-приемника.

Фиг.36 является блок-схемой, иллюстрирующей процедуру управления, выполняемую модулем управления устройства-приемника.

Фиг.37 является схематическим изображением, иллюстрирующим схему разводки кабеля по новому стандарту.

Фиг.38 является блок-схемой, схематически иллюстрирующей конфигурацию модуля определения в модуле управления устройства-приемника.

Фиг.39 является блок-схемой статуса подключения для описания результатов обнаружения, когда выполняются процедуры А и В для "(1) Случай, когда кабель не подсоединен".

Фиг.40 является блок-схемой статуса подключения для описания результатов обнаружения, когда выполняются процедуры А и В для "(2) Случай, когда подсоединен кабель нового стандарта".

Фиг.41 является блок-схемой статуса подключения для описания результатов обнаружения, когда выполняются процедуры А и В для "(3) Случай, когда подсоединен кабель нового стандарта + устройство-источник по новому стандарту".

Фиг.42 является блок-схемой статуса подключения для описания результатов обнаружения, когда выполняются процедуры А и В для "(4) Случай, когда подсоединен кабель HDMI".

Фиг.43 является блок-схемой статуса подключения для описания результатов обнаружения, когда выполняются процедуры А и В для "(5) Случай, когда подсоединен кабель HDMI+устройство-источник стандарта HDMI".

Фиг.44 является списком результатов обнаружения в точках out3 и out2 в процедурах обнаружения А и В для каждого из случаев.

Фиг.45 является блок-схемой, иллюстрирующей процедуру управления для модуля управления устройства-приемника.

Описание вариантов осуществления

Далее будут описаны способы реализации настоящего изобретения (в дальнейшем называемые "варианты осуществления"). Стоит заметить, что описание будет сделано в следующей последовательности:

1. Варианты осуществления

2. Модификации

1. Варианты осуществления

Конфигурация АВ системы

Фиг.1 иллюстрирует конфигурацию АВ (аудиовизуальной) системы 100, служащей как пример варианта осуществления. Данная АВ система 100 выполнена так, что устройство-источник и устройство-приемник соединены. Примеры устройства-источника 110 включают в себя такие источники АВ сигналов, как игровые устройства, устройства воспроизведения дисков, телевизионные приставки, цифровые камеры, сотовые телефоны и т.д. Примеры устройства-приемника 120 включают в себя телевизионные приемники и проекторы.

Устройство-источник 110 и устройство-приемник 120 соединены кабелем 200. В устройстве-источнике 110 предусмотрен модуль 111 соединителя, к которому подключен модуль 112 передачи данных. В устройстве-приемнике 120 предусмотрен модуль 121 соединителя, к которому подключен модуль 122 приема данных. Один конец кабеля 200 подключен к модулю 111 соединителя устройства-источника 110 и другой конец данного кабеля 200 подключен к модулю 121 соединителя устройства-приемника 120.

Устройство-источник 110 включает в себя модуль 113 управления. Данный модуль 113 управления выполняет полное управление всем устройством-источником 110. Возможен вариант, когда модуль 112 передачи данных устройства-источника 110 может поддерживать цифровой интерфейс, соответствующий только стандарту HDMI, вариант, когда модуль 112 передачи данных может поддерживать цифровой интерфейс, соответствующий только новому стандарту, и вариант, когда модуль 112 передачи данных может поддерживать цифровые интерфейсы обоих типов. В случае, когда модуль 112 передачи данных может поддерживать обои типы цифровых интерфейсов, модуль 113 управления выборочно переключает модуль 112 передачи данных на выполнении работы в соответствии с одним из цифровых интерфейсов.

Модуль 113 управления данного устройства-источника 110 включает в себя модуль 114 определения. Данный модуль 114 определения определяет, с использованием схемного решения, подключено или нет устройство-приемник 120 к данному устройству-источнику 110 и соответствует ли тип цифрового интерфейса модуля 122 приема данных устройства-приемника 120 стандарту HDMI или новому стандарту и т.д. В случае, когда модуль 112 передачи данных может поддерживать оба типа цифровых интерфейсов и по стандарту HDMI, и по новому стандарту, модуль 113 управления переключает режим работы модуля 112 передачи данных на выполнение работы в соответствии с цифровым интерфейсом модуля 122 приема данных устройства-приемника 120 на основе результата определения, полученного модулем 114 определения.

Устройство-приемник 120 включает в себя модуль 123 управления. Данный модуль 123 управления выполняет управление всем устройством-приемником 120. Возможен вариант, когда модуль 122 приема данных устройства-приемника 120 может поддерживать цифровой интерфейс, соответствующим только стандарту HDMI, вариант, когда модуль 122 приема данных может поддерживать цифровой интерфейс, соответствующим только новому стандарту, и вариант, когда модуль 122 приема данных может поддерживать цифровые интерфейсы обоих типов. В случае, когда модуль 122 передачи данных может поддерживать обои типы цифровых интерфейсов, модуль 123 управления выборочно переключает модуль 122 приема данных на выполнении работы в соответствии с одним из цифровых интерфейсов.

Модуль 123 управления данного устройства-приемника 120 включает в себя модуль 124 определения. Данный модуль 124 определения определяет, с использованием схемного решения, подключено или нет устройство-источник 110 к данному устройству-приемнику 120, и соответствует ли тип цифрового интерфейса модуля 112 передачи данных устройства-источника 110 стандарту HDMI или новому стандарту и т.д. В случае, когда модуль 122 приема данных может поддерживать оба типа цифровых интерфейсов и по стандарту HDMI, и по новому стандарту, модуль 123 управления переключает режим работы модуля 122 приема данных на выполнение работы в соответствии с цифровым интерфейсом модуля 112 передачи данных устройства-источника 110 на основе результата определения, полученного модулем 124 определения.

Примеры конфигурации модуля передачи данных и модуля приема данных

На фиг.2 проиллюстрированы примеры конфигурации модуля 112 передачи данных устройства-источника 110 и модуля 122 приема данных устройства-приемника 110 АВ системы 100, показанной на фиг.1. Данный пример конфигурации иллюстрирует вариант, когда цифровой интерфейс между модулем 112 передачи данных и модулем 122 приема данных является цифровым интерфейсом, соответствующим стандарту HDMI.

Модуль 112 передачи данных передает, в одном направлении и с использованием нескольких каналов, разностный сигнал, соответствующий данным элементов изображения для одного экрана с несжатым изображением, в промежуток времени отображения действительного изображения (далее, как более подходящий термин, также называемый "период активного видеосигнала") на модуль 122 приема данных. В данном случае, промежутком времени отображения действительного изображения является промежуток времени, полученный удалением промежутка времени гашения обратного хода строчной развертки и промежутка времени гашения обратного хода кадровой развертки из промежутка времени между одним и другим сигналом кадровой синхронизации. Также, модуль 112 передачи данных передает, в одном направлении и с использованием нескольких каналов, разностный сигнал, соответствующий, по меньшей мере, аудиоданным, управляющим данным, дополнительным дан
