Реферат

ОБЛАСТЬ ТЕХНИКИ

Варианты осуществления настоящего изобретения относятся к устройству, способу, компьютерной программе и пользовательскому интерфейсу. В частности, они относятся к устройству, способу, компьютерной программе и пользовательскому интерфейсу, которые являются простыми и удобными для пользователя при использовании.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Хорошо известны устройства, которые предоставляют пользователю возможность выполнять ввод информации с помощью блока пользовательского ввода. Устройство может быть конфигурировано для выполнения множества различных функций или сохранения множества различных частей информации. Полезным для простоты использования устройства пользователем является уменьшение количества случайных активаций при сохранении простоты и удобства доступа к функциям устройства.

КРАТКОЕ ОПИСАНИЕ РАЗЛИЧНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

В соответствии с различными, но не обязательно со всеми вариантами осуществления настоящего изобретения предложено устройство, включающее: блок пользовательского ввода; по меньшей мере один процессор и по меньшей мере одну память, включающую компьютерный программный код; при этом упомянутая по меньшей мере одна память и упомянутый компьютерный программный код конфигурированы для обеспечения, совместно с упомянутым по меньшей мере одним процессором, выполнения устройством: предоставления части блока пользовательского ввода, доступной для выбора пользователем; конфигурирования устройства так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии упомянутая часть, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем, и в упомянутом втором состоянии упомянутая часть, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем; и конфигурирования устройства для управления тактильным качеством упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство находится в первом состоянии, и со вторым тактильным качеством, если устройство находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения тактильное качество может представлять собой высоту упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, предоставляется с первой относительной высотой, если устройство находится в первом состоянии, и со второй относительной высотой, если устройство находится во втором состоянии, при этом упомянутая относительная высота указывает на первой характеристики упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая относительная высота может быть больше, чем высота остальной части блока пользовательского ввода. В других вариантах осуществления настоящего изобретения упомянутая первая относительная высота может быть меньше, чем высота остальной части блока пользовательского ввода.

В некоторых вариантах осуществления настоящего изобретения упомянутое тактильное качество может представлять собой текстуру упомянутой части, доступной для выбора пользователем.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика может состоять в том, что упомянутая функция является доступной. В других вариантах осуществления настоящего изобретения упомянутая первая характеристика может состоять в том, что упомянутая функция включает выполнение транзакции. Выполнение транзакции может включать выполнение действия, которое невозможно легко отменить.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика может представлять собой вероятность того, что упомянутая функция будет выбрана.

В некоторых вариантах осуществления настоящего изобретения упомянутое тактильное качество упомянутой части, доступной для выбора пользователем, может быть пропорционально вероятности того, что упомянутая функция будет выбрана.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика, связанная с упомянутой первой функцией, зависит от контекста устройства.

В некоторых вариантах осуществления настоящего изобретения может быть предоставлено множество частей, доступных для выбора пользователем. Упомянутые части, доступные для выбора пользователем, могут быть предоставлены с различным тактильным качеством в зависимости от характеристик функций, связанных с упомянутыми частями, доступными для выбора пользователем.

В некоторых вариантах осуществления настоящего изобретения изменение тактильного качества части блока пользовательского ввода может быть обеспечено путем изменения топологии электроактивного полимера.

В соответствии с различными, но не обязательно со всеми вариантами осуществления настоящего изобретения также предложен способ, включающий: предоставление части блока пользовательского ввода устройства, доступной для выбора пользователем; конфигурирование упомянутого устройства так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии упомянутая часть, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем, и в упомянутом втором состоянии упомянутая часть, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем; и управление тактильным качеством упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство находится в первом состоянии, и со вторым тактильным качеством, если устройство находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения тактильное качество может представлять собой высоту упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, может быть предоставлена с первой относительной высотой, если устройство находится в первом состоянии, и со второй относительной высотой, если устройство находится во втором состоянии, при этом упомянутая относительная высота указывает на первую характеристику упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая относительная высота может быть больше, чем высота остальной части блока пользовательского ввода. В других вариантах осуществления настоящего изобретения упомянутая первая относительная высота может быть меньше, чем высота остальной части блока пользовательского ввода.

В некоторых вариантах осуществления настоящего изобретения упомянутое тактильное качество может представлять собой текстуру упомянутой части, доступной для выбора пользователем.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика может состоять в том, что упомянутая функция является доступной. В других вариантах осуществления настоящего изобретения упомянутая первая характеристика может представлять собой вероятность того, что упомянутая функция будет выбрана. Упомянутое тактильное качество упомянутой части, доступной для выбора пользователем, может быть пропорционально вероятности того, что упомянутая функция будет выбрана.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика может состоять в том, что упомянутая функция включает выполнение транзакции. Выполнение транзакции может включать выполнение действия, которое невозможно легко отменить.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика, связанная с упомянутой первой функцией, может зависеть от контекста устройства.

В некоторых вариантах осуществления настоящего изобретения способ также может включать предоставление множества частей, доступных для выбора пользователем. Упомянутые части, доступные для выбора пользователем, могут быть предоставлены с различным тактильным качеством в зависимости от характеристик функций, связанных с упомянутыми частями, доступными для выбора пользователем.

В некоторых вариантах осуществления настоящего изобретения изменение тактильного качества части блока пользовательского ввода может быть предоставлено путем изменения топологии электроактивного полимера.

В соответствии с различными, но не обязательно со всеми вариантами осуществления настоящего изобретения также предложена компьютерная программа, включающая компьютерные программные инструкции, которые, при их выполнении по меньшей мере одним процессором, обеспечивают выполнение устройством по меньшей мере: предоставления части блока пользовательского ввода упомянутого устройства, доступной для выбора пользователем; конфигурирования упомянутого устройства так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии упомянутая часть, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем, и в упомянутом втором состоянии упомянутая часть, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем; и управления тактильным качеством упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство находится в первом состоянии, и со вторым тактильным качеством, если устройство находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения также может быть предложена компьютерная программа, включающая программные инструкции для обеспечения выполнения компьютером описанного выше способа.

В некоторых вариантах осуществления настоящего изобретения также может быть предложен физический объект, содержащий вышеописанную компьютерную программу.

В некоторых вариантах осуществления настоящего изобретения также может быть предложен электромагнитный несущий сигнал, переносящий вышеописанную компьютерную программу.

В соответствии с различными, но не обязательно со всеми вариантами осуществления настоящего изобретения также предложен пользовательский интерфейс, включающий: блок пользовательского ввода, включающий часть, доступную для выбора пользователем, при этом в первом состоянии упомянутая часть, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем, и во втором состоянии упомянутая часть, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем; и управление тактильным качеством упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода может быть осуществлено так, что упомянутая часть, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство находится в первом состоянии, и со вторым тактильным качеством, если устройство находится во втором состоянии, при этом упомянутое относительное тактильное качество указывает на первую характеристику упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая характеристика, связанная с упомянутой первой функцией, может зависеть от контекста устройства.

В некоторых вариантах осуществления настоящего изобретения упомянутое тактильное качество может представлять собой высоту упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, может быть предоставлена с первой относительной высотой, если устройство находится в первом состоянии, и со второй относительной высотой, если устройство находится во втором состоянии, при этом упомянутая относительная высота указывает на первую характеристику упомянутой первой функции.

В некоторых вариантах осуществления настоящего изобретения упомянутая первая относительная высота может быть больше, чем высота остальной части блока пользовательского ввода. В других вариантах осуществления настоящего изобретения упомянутая первая относительная высота может быть меньше, чем высота остальной части блока пользовательского ввода.

В соответствии с различными, но не обязательно со всеми вариантами осуществления настоящего изобретения также предложено устройство, включающее: средства для предоставления части блока пользовательского ввода устройства, доступной для выбора пользователем; средства для конфигурирования упомянутого устройства так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии упомянутая часть, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем, и в упомянутом втором состоянии упомянутая часть, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем; и средства для управления тактильным качеством упомянутой части, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство находится в первом состоянии, и со вторым тактильным качеством, если устройство находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

Упомянутое устройство может быть предназначено для беспроводной связи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Для обеспечения более полного понимания различных примеров осуществления данного изобретения только в качестве примера сделаны ссылки на сопроводительные чертежи, где:

фиг.1 схематически иллюстрирует устройство согласно примеру осуществления настоящего изобретения;

фиг.2 иллюстрирует сенсорный дисплей, конфигурированный для предоставления тактильной индикации согласно примеру осуществления настоящего изобретения;

фиг.3 иллюстрирует сенсорный дисплей, конфигурированный для предоставления тактильной индикации согласно второму примеру осуществления настоящего изобретения;

фиг.4 является блок-схемой, которая схематически иллюстрирует способ согласно примеру осуществления настоящего изобретения;

фиг.5А-5В иллюстрируют пример осуществления настоящего изобретения на практике;

фиг.6А-6В иллюстрируют другой пример осуществления настоящего изобретения на практике и

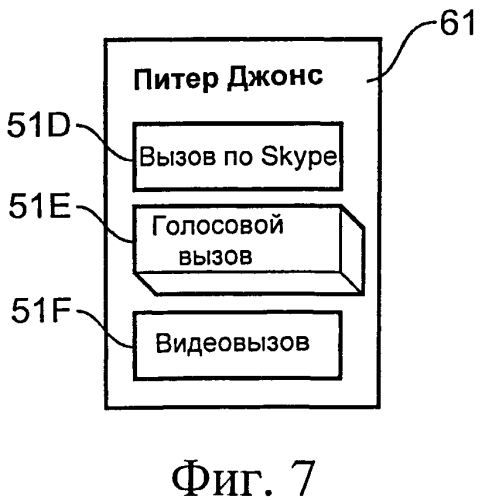

фиг.7 иллюстрирует еще один пример осуществления настоящего изобретения на практике.

ПОДРОБНОЕ ОПИСАНИЕ РАЗЛИЧНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

На чертежах проиллюстрировано устройство 1, способ, компьютерная программа и пользовательский интерфейс, при этом устройство 1 содержит: блок 17 пользовательского ввода; по меньшей мере один процессор 3 и по меньшей мере одну память 5, включающую компьютерный программный код 9; при этом упомянутая по меньшей мере одна память 5 и упомянутый компьютерный программный код 9 конфигурированы для обеспечения, совместно с упомянутым по меньшей мере одним процессором 3, для выполнения устройством 1: предоставления части 51 блока 17 пользовательского ввода, доступной для выбора пользователем; конфигурирования устройства 1 так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии упомянутая часть 51, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части 51, доступной для выбора пользователем, а в упомянутом втором состоянии упомянутая часть 51, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части 51, доступной для выбора пользователем; и конфигурирования устройства 1 для управления тактильным качеством упомянутой части 51, доступной для выбора пользователем, относительно остальной части блока 17 пользовательского ввода, так что упомянутая часть 51, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство 1 находится в первом состоянии, и со вторым тактильным качеством, если устройство 1 находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

На фиг.1 схематически показано устройство 1 согласно варианту осуществления настоящего изобретения. Устройство 1 может представлять собой электронное устройство. Устройство 1 может быть, например, мобильным сотовым телефоном, персональным компьютером, камерой, игровым устройством, персональным цифровым помощником, персональным музыкальным проигрывателем или любым другим устройством, которое предоставляет пользователю возможность осуществить пользовательский ввод для управления устройством 1. Устройство 1 может представлять собой портативное устройство 1, которое пользователь может переносить, например, в руке, сумке или кармане пиджака.

На фиг.1 показаны только признаки, упоминаемые в последующем описании. Однако необходимо понимать, что устройство 1 может содержать дополнительные признаки, которые не проиллюстрированы на чертежах. Например, в вариантах осуществления настоящего изобретения, в которых устройство 1 представляет собой мобильный сотовый телефон, устройство 1 также может включать передатчик и приемник, конфигурированные для обеспечения беспроводной связи.

Устройство 1, проиллюстрированное на фиг.1, включает пользовательский интерфейс 13 и контроллер 4. В проиллюстрированном варианте осуществления контроллер 4 включает по меньшей мере один процессор 3 и по меньшей мере одну память 5, а указанный пользовательский интерфейс 13 включает дисплей 15 и блок 17 пользовательского ввода.

Контроллер 4 предоставляет средства для управления устройством 1. Контроллер 4 может быть реализован с использованием инструкций, которые обеспечивают функциональные возможности аппаратных средств, например, путем использования в одном или более процессорах 3 общего или специального назначения исполняемых компьютерных программных инструкций 11, которые могут храниться на машиночитаемом носителе 23 (например, на диске, в памяти и т.д.) и должны быть выполнены такими процессорами 3.

Контроллер 4 может быть конфигурирован так, чтобы управлять устройством 1 для выполнения им множества различных функций. Например, если устройство 1 представляет собой мобильный сотовый телефон, контроллер 4 может быть конфигурирован для управления устройством 1 так, чтобы он осуществлял и принимал телефонные вызовы, а также выполнял другие функции, такие как отправка сообщений или доступ к сетям связи, например, локальным сетям или Интернету. Контроллер 4 также может быть конфигурирован для предоставления пользователю возможности выполнить транзакцию. Выполнение транзакции может включать выполнение действия, которое невозможно легко отменить. Таким действием, например, может быть авторизация платежа, отправка сообщения, например электронного письма, удаление контента из одной или более памяти 5 или передача контента в съемный носитель, например запись компакт-диска.

Контроллер 4 также может быть конфигурирован для обеспечения предоставления устройством 1 части 51 блока 17 пользовательского ввода, доступной для выбора пользователем; конфигурирования устройства 1 так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии упомянутая часть 51, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию упомянутой части 51, доступной для выбора пользователем, и в упомянутом втором состоянии упомянутая часть 51, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию упомянутой части 51, доступной для выбора пользователем; и конфигурирования устройства 1 для управления тактильным качеством упомянутой части 51, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что упомянутая часть 51, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство 1 находится в первом состоянии, и со вторым тактильным качеством, если устройство 1 находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

Указанный по меньшей мере один процессор 3 конфигурирован для приема входных команд от пользовательского интерфейса 13, а также для передачи выходных команд в пользовательский интерфейс 13. Указанный по меньшей мере один процессор 3 также конфигурирован для записи в указанную по меньшей мере одну память 5 и для чтения из указанной по меньшей мере одной памяти 5. Выходные сигналы из пользовательского интерфейса 13 подаются в качестве входных сигналов в контроллер 4.

В варианте осуществления, показанном на фиг.1, пользовательский интерфейс 13 включает блок 17 пользовательского ввода и дисплей 15.

Блок 17 пользовательского ввода может включать любые средства, предоставляющие пользователю устройства 1 возможность ввода информации, которая может быть использована для управления устройством 1. Блок 17 пользовательского ввода может также предоставлять пользователю возможность ввода информации, которая может быть сохранена в одной или более памяти 5 устройства 1. Блок 17 пользовательского ввода может включать сенсорный дисплей, клавиатуру или комбинацию ряда блоков пользовательского ввода различных типов.

В вариантах осуществления настоящего изобретения блок 17 пользовательского ввода может быть конфигурирован так, чтобы обеспечить предоставление пользователю одной или более частей 51, доступных для выбора пользователем. Упомянутые части 51, доступные для выбора пользователем, могут быть связаны с различными функциями устройства 1, так что упомянутая функция выполняется в ответ на активацию упомянутой части, доступной для выбора пользователем. Функция, связанная с частью 51, доступной для выбора пользователем, может зависеть от режима работы и/или контекста устройства 1.

В вариантах осуществления настоящего изобретения части 51, доступные для выбора пользователем, могут быть предоставлены с различным тактильным качеством. Например, в некоторых вариантах осуществления настоящего изобретения упомянутые части 51, доступные для выбора пользователем, могут быть предоставлены с различной высотой. Высота части 51, доступной для выбора пользователем, относительно остальной части блока 17 пользовательского ввода может зависеть от характеристики функции, связанной с частью, доступной для выбора пользователем. Относительная высота частей 51, доступных для выбора пользователем, может изменяться при изменении режима работы и/или контекста устройства 1. Относительная высота части 51, доступной для выбора пользователем, может быть больше, чем высота остальной части блока 17 пользовательского ввода, или меньше, чем высота остальной части блока 17 пользовательского ввода. Различие относительной высоты части 51, доступной для выбора пользователем, является таким, что пользователь может почувствовать его с помощью прикосновения. Различие относительной высоты может составлять порядка нескольких миллиметров. Пример блока 17 пользовательского ввода, конфигурированного для предоставления частей 51, доступных для выбора пользователем, с различной относительной высотой, показан более подробно на фиг.2.

В других вариантах осуществления настоящего изобретения тактильное качество части 51, доступной для выбора пользователем, может представлять собой текстуру. Блок 17 пользовательского ввода может быть конфигурирован так, чтобы некоторые из частей 51, доступных для выбора пользователем, имели более грубую текстуру по сравнению с остальной частью блока 17 пользовательского ввода. В других вариантах осуществления настоящего изобретения части 51, доступные для выбора пользователем, могут иметь более гладкую текстуру. Пользователь может почувствовать различие текстуры с помощью прикосновения.

Дисплей 15 может включать любые средства, которые предоставляют возможность отображения информации для пользователя устройства 1. Информация может соответствовать информации, которая была введена пользователем с помощью блока 17 пользовательского ввода, информации, которая хранится в одной или более памяти 5, или информации, которая была принята устройством 1. Графические пользовательские интерфейсы 59, 61, как показано на фиг.6А, 6В и 7, также могут отображаться на дисплее 15.

В ряде вариантов осуществления настоящего изобретения блок 17 пользовательского ввода и дисплей 15 могут быть объединены с получением сенсорного дисплея, который одновременно предоставляет возможность отображения информации для пользователя и возможность выполнения пользователем пользовательского ввода.

В указанной по меньшей мере одной памяти 5 хранится компьютерный программный код 9, включающий компьютерные программные инструкции 11, которые управляют работой устройства 1 при их загрузке в указанный по меньшей мере один процессор 3. Указанные компьютерные программные инструкции 11 предоставляют логику и подпрограммы, которые обеспечивают выполнение устройством 1 способов, проиллюстрированных на фиг.4. Указанный по меньшей мере один процессор 3 имеет возможность загрузки и выполнения компьютерной программы 9 посредством чтения указанной по меньшей мере одной памяти 5.

Компьютерные программные инструкции 11 могут предоставлять машиночитаемые программные средства, конфигурированные для управления устройством 1. Программные инструкции 11 при их загрузке в контроллер 4 могут обеспечивать средства для предоставления части 51 устройства 1, доступной для выбора пользователем; средства для конфигурирования устройства 1 так, чтобы оно находилось или в первом состоянии, или во втором состоянии, при этом в упомянутом первом состоянии часть 51, доступная для выбора пользователем, связана с первой функцией, имеющей первую характеристику, так что упомянутая первая функция выполняется в ответ на активацию части 51, доступной для выбора пользователем, и в упомянутом втором состоянии часть 51, доступная для выбора пользователем, не связана с упомянутой первой функцией, так что упомянутая первая функция не выполняется в ответ на активацию части 51, доступной для выбора пользователем; и средства для управления тактильным качеством части 51, доступной для выбора пользователем, относительно остальной части блока пользовательского ввода, так что часть 51, доступная для выбора пользователем, предоставляется с первым тактильным качеством, если устройство 1 находится в первом состоянии, и со вторым тактильным качеством, если устройство 1 находится во втором состоянии, при этом упомянутое тактильное качество указывает на первую характеристику упомянутой первой функции.

Компьютерный программный код 9 может быть передан в устройство 1 с помощью любого подходящего механизма 21 доставки. Механизм 21 доставки может представлять собой, например, машиночитаемый носитель, компьютерный программный продукт 23, запоминающее устройство, носитель записи, такой как компакт-диск (CD-ROM) или универсальный цифровой диск (DVD), изделие, на котором хранится компьютерный программный код 9. Механизм доставки может быть сигналом, конфигурированным для надежной передачи компьютерного программного кода 9. Устройство 1 может передавать компьютерный программный код 9 в виде сигнала компьютерных данных.

Хотя память 5 показана в виде одиночного компонента, она может быть реализована в виде одного или более отдельных компонентов, все или некоторые из которых могут быть интегрированными/съемными и/или могут обеспечивать постоянное/полупостоянное/динамическое/ кэшированное хранение.

Следует понимать, что ссылки на «машиночитаемый носитель», «компьютерный программный продукт», «хранимую компьютерную программу» и т.д. или «контроллер», «компьютер», «процессор» и т.д. охватывают не только компьютеры, имеющие различную архитектуру, например, архитектуру с одним процессором/множеством процессоров и последовательную (например, неймановскую)/параллельную архитектуру, а также специализированные схемы, такие как программируемые вентильные матрицы (field-programmable gate array, FPGA), специализированные интегральные микросхемы (application specific integrated circuit, ASIC), устройства для обработки сигналов и другие устройства. Следует понимать, что ссылки на компьютерные программы, инструкции, коды и т.д. охватывают программное обеспечение для программируемого процессора или программно-аппаратные средства, например, программируемый контент аппаратных средств, инструкции для процессора или настройки конфигурации для устройства с фиксированным назначением, вентильной матрицы или программируемого логического устройства и т.д.

На фиг.2 показан блок 17 пользовательского ввода в соответствии с примером осуществления настоящего изобретения. Блок 17 пользовательского ввода конфигурирован для предоставления одной или более частей 51, доступных для выбора пользователем, имеющих различное тактильное качество. В этом примере осуществления по меньшей мере одна часть 51, доступная для выбора пользователем, предоставляется с относительной высотой, отличной от остальной части блока 17 пользовательского ввода. В этом конкретном варианте осуществления блок 17 пользовательского ввода содержит сенсорный дисплей 15.

Сенсорный дисплей 15 включает гибкий поверхностный слой 39, покрывающий электроактивный полимерный (electroactive polymer, EAP) слой 31. Гибкий поверхностный слой 39 может включать часть внешней поверхности устройства 1. Гибкий поверхностный слой 39 может быть активирован пользователем. Активация может включать касание пользователем гибкого поверхностного слоя 39 с помощью устройства пользовательского ввода, например, с помощью пальца или стилуса.

Электроактивный полимерный слой 31 размещен под гибким поверхностным слоем 39. Электроактивный полимер может включать любой материал, который изменяет форму при приложении к нему напряжения. Слой 31 ЕАР может быть конфигурирован для обеспечения локализованных изменений топологии. Другими словами, слой 31 ЕАР может быть конфигурирован так, чтобы первая часть слоя 31 ЕАР могла быть поднята или опущена относительно других частей слоя 31 ЕАР. Слой 31 ЕАР может быть выполнен в виде решетки из элементов ЕАР. Управление напряжением на слое ЕАР может быть осуществлено контроллером 4, тем самым обеспечивается управление топологией слоя 31 ЕАР посредством контроллера 4. Контроллер 4 может осуществлять управление при изменении топологии слоя 31 ЕАР.

Слой 31 ЕАР размещают под гибким поверхностным слоем 39, так что любое изменение топологии слоя 31 ЕАР вызывает соответствующее изменение топологии гибкого поверхностного слоя 39.

В варианте осуществления, проиллюстрированном на фиг.2, напряжение приложено к первой части 35 слоя 31 ЕАР. Это приводит к поднятию первой части 35 относительно остальной части слоя 31 ЕАР, так что первая часть 35 включает выступ 36. Выступ 36 в первой части 35 слоя 31 ЕАР также деформирует гибкий поверхностный слой 39, так что в первой части 33 гибкого поверхностного слоя 39, покрывающего первую часть 35 слоя 31 ЕАР, обеспечивается соответствующий выступ 37. Выступ предоставляет первую часть 33 сенсорного дисплея 15 с различной относительной высотой относительно остальной части сенсорного дисплея 15. Часть 51, доступная для выбора пользователем, может отображаться в первой части 33, так что часть 51, доступная для выбора пользователем, предоставляется на более высоком уровне, чем остальная часть блока пользовательского ввода 17.

В проиллюстрированном варианте осуществления слой 31 ЕАР обеспечивает предоставление части 51, доступной для выбора пользователем, на более высоком уровне, чем остальная часть блока 17 пользовательского ввода. Следует понимать, что в других вариантах осуществления настоящего изобретения часть 51, доступная для выбора пользователем, может быть предоставлена на более низком уровне посредством управления слоем 31 ЕАР для обеспечения углубления, а не выступа, или для обеспечения изменения текстуры поверхности.

На фиг.3 показано устройство 1' в соответствии с другим вариантом осуществления настоящего изобретения. Устройство 1', проиллюстрированное на фиг.3, может представлять собой микросхему набор микросхем. Устройство 1' содержит по меньшей мере один процессор 3 и по меньшей мере одну память 5, как описано выше в отношении фиг.1.

На фиг.4 схематически проиллюстрирован способ управления устройством 1 согласно вариантам осуществления настоящего изобретения.

В блоке 41 обеспечивается предоставление части 51, доступной для выбора пользователем. Часть 51, доступная для выбора пользователем, может включать любую часть блока 17 пользовательского ввода, которая может быть активирована и в ответ на активацию может обеспечить передачу сигнала управления в контроллер 4. Множество частей 51, доступных для выбора пользователем, могут быть предоставлены одновременно. Части 51, доступные для выбора пользователем, могут включать части сенсорного дисплея 15, который может быть активирован пользователем. В других вариантах осуществления настоящего изобретения части 51, доступные для выбора пользователем, могут содержать кнопку или множество кнопок клавиатуры.

В блоке 43 устройство 1 конфигурируют так, чтобы оно находилось или в первом состоянии, или во втором состоянии. Указанные первое и второе состояния могут представлять собой любые состояния, в которых устройство 1 выполняет свои функции. Например, в вариантах осуществления настоящего изобретения, если устройство 1 представляет собой мобильный телефон, указанные состояния могут быть состояниями, в к
