Реферат

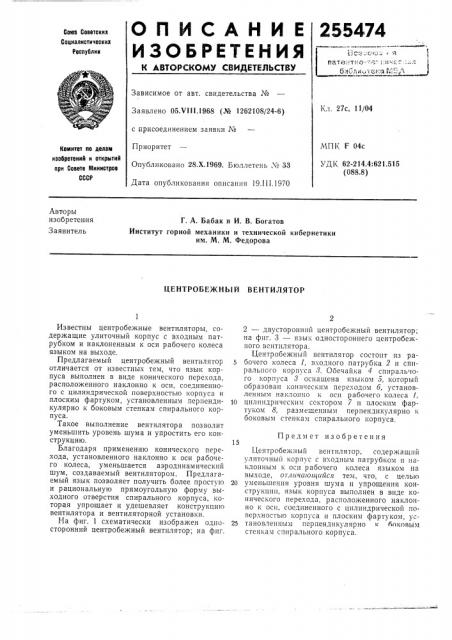

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 27с, ll/04

Заявлено 05.VI I I.1968 (№ 1262108/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 28.Х.1969. Бюллетень ¹ 33

Дата опубликования описания 19.I II.1970

МПК F 04с

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДЬ; 62-214.4:621.515 (088.8) Авторы изобретения

Заявитель

Г. А. Бабак и И. В. Богатов

Институт горной механики и технической кибернетики им. М. М. Федорова

ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР

Известны центробежные вентиляторы, содержащие улиточный корпус с входным патрубком и наклоненным к оси рабочего колеса языком на выходе.

Предлагаемый центробежный вентилятор отличается от известных тем, что язык корпуса выполнен в виде конического перехода, расположенного наклонно к оси, соединенного с цилиндрической поверхностью корпуса и плоским фартуком, установленным перпендикулярно к боковым стенкам спирального корпуса.

Такое выполнение вентилятора позволит уменьшить уровень шума и упростить его конструкцию.

Благодаря применению конического перехода, установленного наклонно к оси рабочего колеса, уменьшается аэродинамический шум, создаваемый вентилятором. Предлагаемый язык позволяет получить более простую и рациональную прямоугольную форму выходного отверстия спирального корпуса, которая упрощает и удешевляет конструкцию вентилятора и вентиляторной установки.

На фиг. 1 схематически изображен односторонний центробежный вентилятор; на фиг.

2 — двусторонний центробежный вентилятор; на фиг. 3 — язык одностороннего центробежного вентилятора.

Центробежный вентилятор состоит из ра5 бочего колеса 1, входного патрубка 2 и спирального корпуса 8. Обечайка 4 спиральчого корпуса 8 оснащена языком 5, который образован коническим пере. .одом 6, установленным наклонно и оси рабочего колеса 1, 10 цилиндрическим сектором 7 и плоским фартуком 8, размещенным перпендикулярно и боковым стенкам спирального корпуса, Предмет изобретения

Центробежный вентилятор, содержащий улиточньш корпус с входным патрубком и наклонным к оси рабочего колеса языком на выходе, отлича ощийся тем, что, с целью

20 уменьшения уровня шума и упрощения конструкции, язык корпуса выполнен в виде конического перехода, расположенного наклонно к оси, соединенного с цилиндрической поверхностью корпуса и плоским фартуком, ус25 тановленным перпендикулярно к поковым стенкам спирального корпуса.

255474
