Теплоизолирующий и теплорассеивающий элемент, а также устройство формирования изображений

Теплоизолирующий и теплорассеивающий элемент, а также устройство формирования изображений

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к теплоизолирующему и теплорассеивающему элементу, а также к содержащему его устройству формирования изображений.

Описание предшествующего уровня техники

Как правило, устройство формирования изображений, такое как лазерный принтер или копировальная машина, содержит блок экспонирования, блок обработки изображений, блок закрепления и верхнюю крышку. Блок экспонирования выполнен с возможностью подачи сигнала для формирования тонерного изображения. Блок обработки изображений предусмотрен под блоком экспонирования и выполнен с возможностью приема сигнала, отправляемого блоком экспонирования, с целью формирования тонерного изображения. Блок закрепления выполнен с возможностью осуществления нагрева тонерного изображения с целью формирования изображения на носителе записи. Верхняя крышка расположена над блоком экспонирования и блоком закрепления и выполнена с возможностью укладки носителя записи, на котором отпечатано (сформировано) изображение.

В вышеописанном устройстве формирования изображений, как правило, блок экспонирования и блок обработки изображений предусмотрены на одной и той же стороне, а блок закрепления размещен на другой стороне. Таким образом, можно обеспечить установку блока экспонирования и блока обработки изображений по возможности дальше от блока закрепления, чтобы уменьшить влияние на устройство формирования изображений, которое обусловлено теплом, выделяемым блоком закрепления. С другой стороны, можно уменьшить высоту устройства формирования изображений в целом.

Однако тепло, выделяемое блоком закрепления, может по-прежнему обтекать вокруг. При потоке тепла к носителю записи носитель записи нагревается, и вода внутри носителя записи испаряется, поэтому образуется большое количество водяного пара (влаги). При смешивании такого рода влаги с теплом образуется нагретая влага. В естественных условиях нагретая влага может двигаться вверх и повсюду внутри устройства формирования изображений. Однако ввиду того, что носитель записи укладывается на верхнюю крышку, в верхней крышке невозможно обеспечить воздухоотвод. В результате нагретая влага не может выходить сверху и может лишь двигаться повсюду внутри устройства формирования изображений. При потоке нагретой влаги к блоку экспонирования нагретая влага может вызывать слишком высокую температуру электродвигателя оптики и может конденсироваться на линзе. Когда капли воды, образующиеся за счет конденсации влаги на линзе, стекают вниз на носитель записи, тонерное изображение, формируемое на носителе записи, может стать нечетким, и может произойти заедание бумаги из-за прилипания носителя записи к чему-либо внутри устройства формирования изображений. Кроме того, при потоке нагретой влаги к устройству формирования изображений тонер может затвердеть, так что устройство формирования изображений деформируется (т.е. теряет свою форму).

Чтобы устранить такого рода проблему, на одной стороне устройства формирования изображений, имеющего вышеописанную конструкцию, выполненную общепринятыми методами, предусмотрен вентилятор. Благодаря использованию вентилятора тепло, выделяемое блоком закрепления, высвобождается (выпускается) со стороны границы (вблизи) блока закрепления и блока экспонирования.

Однако использование вентилятора для принудительного высвобождения тепла не только может привести к слишком сложной конструкции устройства формирования изображений, но и может привести к неравномерной температуре вдоль пути теплового потока. В результате в осевом направлении блока закрепления имеется перепад (отклонение) температур. Такого рода перепад температур может привести к различиям в закреплении тонера и может понизить качество изображения, получаемого после закрепления; иными словами, может быть получено плохое (низкокачественное) изображение.

Кроме того, при непрерывной работе вентилятора с целью отвода нагретой влаги от устройства формирования изображений вентилятор может производить значительный шум. В то же время существенно возрастает энергопотребление, тем самым приводя к увеличению эксплуатационных расходов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение предложено с целью устранения вышеуказанной проблемы. Целью настоящего изобретения является обеспечение теплоизолирующего и теплорассеивающего элемента, с помощью которого может быть блокирован поток тепла, выделяемого блоком закрепления, к блоку экспонирования, даже если вентилятор не используется, при этом тепло может естественным образом выводиться наружу, а также устройства формирования изображений, содержащего теплоизолирующий и теплорассеивающий элемент.

Для достижения вышеуказанной цели применяются нижеследующие конструкции.

<Конструкция 1>

Предлагается теплоизолирующий и теплорассеивающий элемент, который установлен между блоком экспонирования и блоком закрепления устройства формирования изображений и выполнен с возможностью, по меньшей мере, блокирования потока тепла, выделяемого блоком закрепления, к блоку экспонирования и отвода тепла наружу через два воздухоотвода, установленные обращенными друг к другу на корпусе устройства формирования изображений. Теплоизолирующий и теплорассеивающий элемент содержит две концевые части, соответственно соединенные с двумя воздухоотводами, и, по меньшей мере, два пути отвода тепла, выполненные с возможностью обеспечения потока тепла соответственно к двум воздухоотводам в противоположных направлениях.

Кроме того, теплоизолирующий и теплорассеивающий элемент может дополнительно содержать первый теплоизолирующий слой, предусмотренный рядом с блоком экспонирования; второй теплоизолирующий слой, предусмотренный рядом с блоком закрепления; и часть направления потока, расположенную между первым теплоизолирующим слоем и вторым теплоизолирующим слоем и соединенную как единое целое с первым теплоизолирующим слоем и вторым теплоизолирующим слоем соответственно. Часть направления потока имеет, по меньшей мере, два ребра направления потока, постепенно отделяющихся друг от друга снизу вверх. Нижние концевые части двух ребер направления потока соединены как единое целое друг с другом. Первый теплоизолирующий слой и верхняя крышка пригнаны друг к другу. Две концевые части и две боковые стенки корпуса, включая воздухоотводы, соответственно пригнаны друг к другу. Два пути отвода тепла продолжаются до верхней крышки вдоль двух ребер направления потока и затем продолжаются соответственно к двум воздухоотводам вдоль верхней крышки.

Кроме того, в теплоизолирующем и теплорассеивающем элементе часть направления потока может быть предусмотрена в центральном положении между первым теплоизолирующим слоем и вторым теплоизолирующим слоем. Два ребра направления потока установлены в качестве двух центральных ребер направления потока. Часть направления потока может также иметь горизонтальное ребро, соединяющее две верхние концевые части двух центральных ребер направления потока. Горизонтальное ребро и два центральных ребра направления потока расположены в форме перевернутого треугольника.

Кроме того, в теплоизолирующем и теплорассеивающем элементе часть направления потока может быть предусмотрена в центральном положении между первым теплоизолирующим слоем и вторым теплоизолирующим слоем. Два ребра направления потока установлены в качестве двух центральных ребер направления потока. Часть направления потока может также иметь горизонтальное ребро, соединяющее две верхние концевые части двух центральных ребер направления потока. Горизонтальное ребро и два центральных ребра направления потока расположены в форме перевернутой трапеции.

Кроме того, в теплоизолирующем и теплорассеивающем элементе часть направления потока предусмотрена в центральном положении между первым теплоизолирующим слоем и вторым теплоизолирующим слоем. Два ребра направления потока установлены в качестве двух центральных ребер направления потока. Часть направления потока может также иметь горизонтальное ребро, соединяющее две верхние концевые части двух центральных ребер направления потока. Горизонтальное ребро и два центральных ребра направления потока расположены в форме перевернутого полукруга.

Кроме того, в теплоизолирующем и теплорассеивающем элементе часть направления потока имеет, по меньшей мере, одно вспомогательное ребро направления потока, расположенное между двумя центральными ребрами направления потока и двумя концевыми частями теплоизолирующего и теплорассеивающего элемента. Два пути отвода тепла образованы между двумя центральными ребрами направления потока и вспомогательным ребром направления потока, а также между вспомогательным ребром направления потока и двумя концевыми частями теплоизолирующего и теплорассеивающего элемента соответственно.

Кроме того, в теплоизолирующем и теплорассеивающем элементе вспомогательное ребро направления потока параллельно двум центральным ребрам направления потока.

Кроме того, в теплоизолирующем и теплорассеивающем элементе нижняя краевая часть первого теплоизолирующего слоя соприкасается с блоком обработки изображений, который расположен под блоком экспонирования в устройстве формирования изображений и выполнен с возможностью приема оптического сигнала от блока экспонирования с целью формирования тонерного изображения.

<Конструкция 2>

Предлагается устройство формирования изображений, которое выполнено с возможностью формирования тонерного изображения на носителе записи и осуществления закрепления применительно к тонерному изображению таким образом, что изображение формируется (печатается) на носителе записи. Устройство формирования изображений содержит корпус; блок экспонирования, установленный на одной стороне в корпусе и выполненный с возможностью выдачи оптического сигнала для формирования тонерного изображения; блок закрепления, установленный на другой стороне в корпусе и выполненный с возможностью осуществления нагрева и закрепления применительно к тонерному изображению; и теплоизолирующий и теплорассеивающий элемент, установленный между блоком экспонирования и блоком закрепления и выполненный с возможностью, по меньшей мере, блокирования потока тепла, выделяемого блоком закрепления, к блоку экспонирования и отвода тепла из корпуса наружу. В корпусе имеются два воздухоотвода, соединенные с двумя концевыми частями теплоизолирующего и теплорассеивающего элемента. И теплоизолирующий и теплорассеивающий элемент и корпус образуют, по меньшей мере, два пути отвода тепла, с помощью которых тепло протекает соответственно к двум воздухоотводам.

Кроме того, в устройстве формирования изображений теплоизолирующий и теплорассеивающий элемент может содержать первый теплоизолирующий слой, предусмотренный рядом с блоком экспонирования; второй теплоизолирующий слой, предусмотренный рядом с блоком закрепления; и часть направления потока, расположенную между первым теплоизолирующим слоем и вторым теплоизолирующим слоем и соединенную как единое целое с первым теплоизолирующим слоем и вторым теплоизолирующим слоем соответственно. Часть направления потока имеет, по меньшей мере, два ребра направления потока, постепенно отделяющиеся друг от друга снизу вверх. Нижние концевые части двух ребер направления потока соединены как единое целое друг с другом. В корпусе имеется верхняя крышка, пригнанная к первому теплоизолирующему слою; и две боковые стенки, пригнанные к двум концевым частям теплоизолирующего и теплорассеивающего элемента соответственно. Два воздухоотвода расположены на двух сопрягаемых частях боковых стенок и концевых частях теплоизолирующего и теплорассеивающего элемента соответственно. Два пути отвода тепла продолжаются до верхней крышки вдоль двух ребер направления потока и затем продолжаются соответственно к двум воздухоотводам вдоль верхней крышки.

Кроме того, в устройстве формирования изображений часть направления потока предусмотрена в центральном положении между первым теплоизолирующим слоем и вторым теплоизолирующим слоем. Два ребра направления потока установлены в качестве двух центральных ребер направления потока. Часть направления потока может также иметь горизонтальное ребро, соединяющее две верхние концевые части двух центральных ребер направления потока. Горизонтальное ребро и два центральных ребра направления потока расположены в форме перевернутого треугольника.

Кроме того, в устройстве формирования изображений часть направления потока предусмотрена в центральном положении между первым теплоизолирующим слоем и вторым теплоизолирующим слоем. Два ребра направления потока установлены в качестве двух центральных ребер направления потока. Часть направления потока может также иметь горизонтальное ребро, соединяющее две верхние концевые части двух центральных ребер направления потока. Горизонтальное ребро и два центральных ребра направления потока расположены в форме перевернутой трапеции.

Кроме того, в устройстве формирования изображений часть направления потока предусмотрена в центральном положении между первым теплоизолирующим слоем и вторым теплоизолирующим слоем. Два ребра направления потока установлены в качестве двух центральных ребер направления потока. Часть направления потока может также иметь горизонтальное ребро, соединяющее две верхние концевые части двух центральных ребер направления потока. Горизонтальное ребро и два центральных ребра направления потока расположены в форме перевернутого полукруга.

Кроме того, в устройстве формирования изображений часть направления потока имеет, по меньшей мере, одно вспомогательное ребро направления потока, расположенное между двумя центральными ребрами направления потока и двумя концевыми частями теплоизолирующего и теплорассеивающего элемента. Два пути отвода тепла образованы между двумя центральными ребрами направления потока и вспомогательным ребром направления потока, а также между вспомогательным ребром направления потока и двумя концевыми частями теплоизолирующего и теплорассеивающего элемента соответственно.

Кроме того, в устройстве формирования изображений вспомогательное ребро направления потока параллельно двум центральным ребрам направления потока.

Кроме того, устройство формирования изображений может дополнительно содержать блок обработки изображений, расположенный под блоком экспонирования и выполненный с возможностью приема оптического сигнала от блока экспонирования с целью формирования тонерного изображения, при этом нижняя концевая часть первого теплоизолирующего слоя соприкасается с блоком обработки изображений.

Кроме того, в устройстве формирования изображений два выхода двух воздухоотводов выполнены направленными вверх.

Кроме того, в устройстве формирования изображений часть внешней поверхности верхней крышки используется для укладки носителя записи, на котором сформировано изображение. На части внутренней поверхности верхней крышки предусмотрена выступающая часть, при этом выступающая часть пригнана к первому теплоизолирующему слою.

Кроме того, в устройстве формирования изображений выступающая часть дополнительно содержит уплотнительный материал, соприкасающийся с первым теплоизолирующим слоем.

<Функционирование и эффект настоящего изобретения>

В соответствии с теплоизолирующим и теплорассеивающим элементом и устройством формирования изображений на основе вышеописанных конструкций теплоизолирующий и теплорассеивающий элемент предусмотрен между блоком экспонирования и блоком закрепления, при этом теплоизолирующий и теплорассеивающий элемент содержит две концевые части, соответственно соединенные с двумя воздухоотводами, которые выполнены обращенными друг к другу на корпусе устройства формирования изображений, а также, по меньшей мере, два пути отвода тепла, с помощью которых тепло, выделяемое блоком закрепления, может двигаться к двум воздухоотводам в противоположных направлениях. В результате тепло не может двигаться к блоку экспонирования, т.е. может естественным образом выводиться наружу. Таким образом, даже в том случае, если вентилятор не используется, можно достичь цели изолирования и излучения тепла таким образом, что можно не только устранить шум, производимый вентилятором, но и иметь возможность обеспечить отсутствие перепада температур в блоке закрепления в его осевом направлении. В результате можно значительно уменьшить энергопотребление с тем, чтобы снизить эксплуатационные расходы.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 представляет собой вид в перспективе устройства формирования изображений в соответствии с вариантом осуществления настоящего изобретения;

фиг. 2 представляет собой вид сверху устройства формирования изображений;

фиг. 3 представляет собой сечение по линии А-А, изображенной на фиг. 2;

фиг. 4 иллюстрирует конструкцию теплоизолирующего и теплорассеивающего элемента в соответствии с вариантом осуществления настоящего изобретения;

фиг. 5 представляет собой сечение по линии В-В, изображенной на фиг. 2; и

фиг. 6 представляет собой сечение другого теплоизолирующего и теплорассеивающего элемента.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Ниже со ссылкой на чертежи подробно описываются теплоизолирующий и теплорассеивающий элемент и содержащее его устройство формирования изображений в соответствии с вариантами осуществления настоящего изобретения. Однако следует отметить, что одинаковые символы, имеющиеся в описании и на чертежах, означают конструктивные элементы, имеющие в основном одну и ту же функцию и конструкцию, и повторные объяснения этих конструктивных элементов не приводится.

<Варианты осуществления>

Фиг. 1 представляет собой вид в перспективе устройства формирования изображений в соответствии с вариантом осуществления настоящего изобретения.

Устройство 10 формирования изображений соединено с устройством выше по потоку, не показанным на чертежах. Устройство 10 формирования изображений принимает электрический сигнал видеоданных, отправляемый устройством выше по потоку.

Фиг. 2 представляет собой вид сверху устройства 10 формирования изображений.

Фиг. 3 представляет собой сечение по линии А-А, изображенной на фиг. 2.

Как показано на фиг. 1, 2 и 3, устройство 10 формирования изображений содержит корпус 11, блок 12 экспонирования, блок 13 обработки изображений, блок 14 закрепления и теплоизолирующий и теплорассеивающий элемент 15.

Корпус 11 содержит верхнюю крышку 16, левую боковую стенку 17, правую боковую стенку 18, левый воздухоотвод 19 и правый воздухоотвод 20. При этом необходимо отметить, что левый воздухоотвод 19 и правый воздухоотвод 20 на данных чертежах не показаны.

Верхняя крышка 16 содержит часть 21 внешней поверхности, часть 22 внутренней поверхности и часть 23 вентиляционных отверстий. Центральная область части 21 внешней поверхности используется для укладки носителя записи, на котором отпечатано изображение. Часть 23 вентиляционных отверстий расположена на левой и правой сторонах центральной области части 21 внешней поверхности соответственно. Часть 23 вентиляционных отверстий используется для вентиляции и предотвращения запыленности. Часть 23 вентиляционных отверстий содержит левую часть 23а вентиляционных отверстий и правую часть 23b вентиляционных отверстий. Левая часть 23а вентиляционных отверстий и правая часть 23b вентиляционных отверстий выполнены обращенными друг к другу. Два выхода левой и правой частей 23а и 23b вентиляционных отверстий установлены направленными вверх. Левая боковая стенка 17 расположена на левой стороне верхней крышки 16, а правая боковая стенка 18 расположена на правой стороне верхней крышки 16. Левый воздухоотвод 19 (на этих чертежах не показан) расположен под левой частью 23а вентиляционных отверстий, а правый воздухоотвод 20 (на этих чертежах не показан) расположен под правой частью 23b вентиляционных отверстий. Левый и правый воздухоотводы 19 и 20 выполнены обращенными друг к другу. Два выхода левого и правого воздухоотводов 19 и 20 установлены направленными вверх.

Как показано на фиг. 3, блок 12 экспонирования расположен на левой стороне корпуса 11. Блок 12 экспонирования используется для преобразования электрического сигнала видеоданных, отправляемого с устройства выше по потоку, в оптический сигнал, а затем для отправки оптического сигнала в блок 13 обработки изображений.

Блок 13 обработки изображений расположен под блоком 12 экспонирования и используется для приема оптического сигнала от блока 12 экспонирования с тем, чтобы формировать тонерное изображение на носителе записи на основе оптического сигнала. Блок 13 обработки изображений содержит фоточувствительный барабан 24, отсек 25 для тонера, проявочный вал 26, зарядный вал 27 и вал 28 переноса.

Фоточувствительный барабан 24 используется для приема оптического сигнала от блока 12 экспонирования с тем, чтобы формировать скрытое электростатическое изображение, а затем формировать тонерное изображение. Отсек 25 для тонера используется для хранения тонера. Проявочный вал 26 используется для обеспечения транспортировки тонера в отсеке 25 для тонера к фоточувствительному барабану 24 с тем, чтобы осуществлять проявку применительно к скрытому электростатическому изображению. Зарядный вал 27 используется для обеспечения зарядки поверхности фоточувствительного барабана 24. Вал 28 переноса используется для переноса тонерного изображения на поверхности фоточувствительного барабана 24 на носитель записи. Фоточувствительный барабан 24 и вал 28 переноса выполнены обращенными друг к другу и используются для помещения между ними носителя записи таким образом, чтобы транспортировать носитель записи в блок 14 закрепления.

Блок 14 закрепления расположен на правой стороне корпуса 11 и используется для осуществления нагрева и закрепления применительно к тонерному изображению с тем, чтобы формировать изображение. Блок 14 закрепления содержит закрепляющий вал 29, источник 30 нагрева и прижимной вал 31.

Закрепляющий вал 29 используется для осуществления закрепления применительно к тонерному изображению на носителе записи. Внутри закрепляющего вала 29 предусмотрен источник 30 нагрева. Источник 30 нагрева служит в качестве средства нагрева для подачи тепла в закрепляющий вал 29. Прижимной вал 31 используется для прижатия закрепляющего вала 29. Закрепляющий вал 29 и прижимной вал 31 выполнены обращенными друг к другу. Закрепляющий вал 29 и прижимной вал 31 используются для осуществления закрепления применительно к тонерному изображению на носителе записи таким образом, чтобы формировать изображение, а также для помещения между ними и транспортировки носителя записи, на котором сформировано изображение.

Теплоизолирующий и теплорассеивающий элемент 15 расположен между блоком 12 экспонирования и блоком 14 закрепления и используется для блокирования потока тепла, выделяемого блоком 14 закрепления, к блоку 12 экспонирования и отвода тепла из корпуса 11 наружу. Левая концевая часть и правая концевая часть теплоизолирующего и теплорассеивающего элемента 15 пригнаны к левой боковой стенке 17 и правой боковой стенке 18 соответственно. Теплоизолирующий и теплорассеивающий элемент 15 содержит первый теплоизолирующий слой 32, второй теплоизолирующий слой 33 и часть 34 направления потока.

Первый теплоизолирующий слой 32 предусмотрен рядом с блоком 12 экспонирования. Нижняя краевая часть первого теплоизолирующего слоя 32 соприкасается с блоком 13 обработки изображений. Верхняя краевая часть первого теплоизолирующего слоя 32 соприкасается с частью 22 внутренней поверхности. Второй теплоизолирующий слой 33 предусмотрен рядом с блоком 14 закрепления, т.е. как показано на фиг. 3, второй теплоизолирующий слой 33 расположен с правой стороны первого теплоизолирующего слоя 32. Второй теплоизолирующий слой 33 предусмотрен параллельно первому теплоизолирующему слою 32. Верхняя краевая часть второго теплоизолирующего слоя 33 расположена под первым теплоизолирующим слоем 32, при этом имеется заданное расстояние между концом верхнего края второго теплоизолирующего слоя 33 и частью 22 внутренней поверхности.

В данном варианте осуществления первый теплоизолирующий слой 32 и второй теплоизолирующий слой 33 изготовлены из теплостойкого материала, обеспечивающего надлежащую тепловую изоляцию. Часть 34 направления потока расположена между первым теплоизолирующим слоем 32 и вторым теплоизолирующим слоем 33. Часть 34 направления потока соединена как единое целое с первым теплоизолирующим слоем 32 и вторым теплоизолирующим слоем 33 соответственно.

Кроме того, в данном варианте осуществления, как показано на фиг. 3, часть 22 внутренней поверхности дополнительно содержит выступающую часть 22а. Выступающая часть 22а пригнана к первому теплоизолирующему слою 32. Выступающая часть 22а может дополнительно содержать уплотнительный материал, соприкасающийся с первым теплоизолирующим слоем 32. Уплотнительный материал используется для дополнительного блокирования потока тепла от блока 14 закрепления к блоку 12 экспонирования.

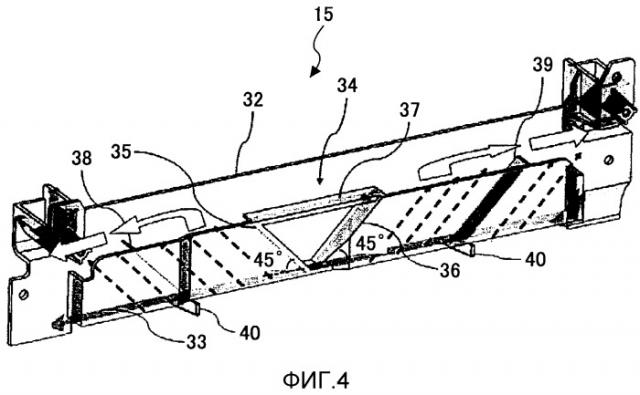

Фиг. 4 иллюстрирует конструкцию теплоизолирующего и теплорассеивающего элемента в соответствии с вариантом осуществления настоящего изобретения.

Как показано на фиг. 4, часть 34 направления потока предусмотрена в центральном положении между первым теплоизолирующим слоем 32 и вторым теплоизолирующим слоем 33. Часть 34 направления потока содержит левое центральное ребро 35 направления потока, правое центральное ребро 36 направления потока, горизонтальное ребро 37, левое вспомогательное ребро 38 направления потока и правое вспомогательное ребро 39 направления потока.

Горизонтальное ребро 37 используется для соединения верхней концевой части левого центрального ребра 35 направления потока и верхней концевой части правого центрального ребра 36 направления потока. Горизонтальное ребро 37, левое центральное ребро 35 направления потока и правое центральное ребро 36 направления потока расположены в форме перевернутой трапеции. Иными словами, левое центральное ребро 35 направления потока и правое центральное ребро 36 направления потока постепенно отделяются друг от друга снизу вверх. Две нижние концевые части левого центрального ребра 35 направления потока и правого центрального ребра 36 направления потока соединены как единое целое. Иными словами, левое центральное ребро 35 направления потока образует левую сторону и левую половину нижней стороны перевернутой трапеции, а правое центральное ребро 36 направления потока образует правую сторону и правую половину нижней стороны перевернутой трапеции.

В данном варианте осуществления угол между левой стороной перевернутой трапеции, образованной левым центральным ребром 35 направления потока, и нижней стороной перевернутой трапеции составляет 135 градусов (его дополнительный угол составляет 45 градусов). Угол между правой стороной перевернутой трапеции, образованной правым центральным ребром 36 направления потока, и нижней стороной перевернутой трапеции также составляет 135 градусов (его дополнительный угол составляет 45 градусов). Левое вспомогательное ребро 38 направления потока расположено между левым центральным ребром 35 направления потока и левой концевой частью теплоизолирующего и теплорассеивающего элемента 15, при этом левое вспомогательное ребро 38 направления потока предусмотрено параллельно левому центральному ребру 35 направления потока. Правое вспомогательное ребро 39 направления потока расположено между правым центральным ребром 36 направления потока и правой концевой частью теплоизолирующего и теплорассеивающего элемента 15, при этом правое вспомогательное ребро 39 направления потока выполнено параллельным правому центральному ребру 36 направления потока.

В данном варианте осуществления, как показано на фиг. 4, теплоизолирующий и теплорассеивающий элемент 15 дополнительно содержит два ребра 40 направления носителя записи. Два ребра 40 направления носителя записи предусмотрены в двух нижних концевых частях первого теплоизолирующего слоя 32 и второго теплоизолирующего слоя 33 соответственно. Один конец ребра 40 направления носителя записи проходит до блока закрепления 15, показанного на фиг. 1, а другой конец проходит до блока 12 обработки изображений, показанного на фиг. 1. Ребро 40 направления носителя записи используется для направления переднего конца носителя записи для ввода в блок 14 закрепления с нижней стороны теплоизолирующего и теплорассеивающего элемента 15.

Фиг. 5 представляет собой сечение по линии В-В, изображенной на фиг. 2.

Как показано на фиг. 5, левый воздухоотвод 19 расположен на сопрягаемой части левой боковой стенки 30 и левой концевой части теплоизолирующего и теплорассеивающего элемента 15. Правый воздухоотвод 20 расположен на сопрягаемой части правой боковой стенки 31 и правой концевой части теплоизолирующего и теплорассеивающего элемента 15. Левый воздухоотвод 19 и правый воздухоотвод 20 соединены с левой концевой частью и правой концевой частью теплоизолирующего и теплорассеивающего элемента 15, соответственно.

Как описано выше, в данном варианте осуществления теплоизолирующий и теплорассеивающий элемент 15 и корпус 11 образуют четыре пути отвода тепла, с помощью которых тепло может течь соответственно к двум воздухоотводам снизу вверх в соответствии с естественной конвекцией (свободной конвекцией).

Как показано стрелками на фиг. 3, 4 и 5, путь отвода тепла, т.е. путь между левым центральным ребром 35 направления потока и левым вспомогательным ребром 38 направления потока, между вторым теплоизолирующим слоем 33 и верхней крышкой 16, соединенный с левым воздухоотводом 19, называется «первым путем отвода тепла». Путь отвода тепла, т.е. путь между левым вспомогательным ребром 38 направления потока и левой концевой частью теплоизолирующего и теплорассеивающего элемента 15, между вторым теплоизолирующим слоем 33 и верхней крышкой 16, соединенный с левым воздухоотводом 19, называется «вторым путем отвода тепла». Вспомогательный путь отвода тепла, т.е. путь между правым центральным ребром 36 направления потока и правым вспомогательным ребром 39 направления потока, между вторым теплоизолирующим слоем 33 и верхней крышкой 16, соединенный с правым воздухоотводом 20, называется «третьим путем отвода тепла». Вспомогательный путь отвода тепла, т.е. путь между правым вспомогательным ребром 39 направления потока и правой концевой частью теплоизолирующего и теплорассеивающего элемента 15, между вторым теплоизолирующим слоем 33 и верхней крышкой 16, соединенный с правым воздухоотводом 20, называется «четвертым путем отвода тепла». Иными словами, в данном варианте осуществления первый путь отвода тепла проходит к верхней крышке 16 вдоль левого центрального ребра 35 направления потока, а затем проходит к левому воздухоотводу 19 вдоль верхней крышки 16. Второй путь отвода тепла проходит к верхней крышке 16 вдоль левого вспомогательного ребра 38 направления потока, а затем проходит к левому воздухоотводу 20 вдоль верхней крышки 16. Третий путь отвода тепла проходит к верхней крышке 16 вдоль правого центрального ребра 36 направления потока, а затем проходит к правому воздухоотводу 20 вдоль верхней крышки 16. Четвертый путь отвода тепла проходит к верхней крышке 16 вдоль правого центрального ребра 36 направления потока, а затем проходит к правому воздухоотводу 20 вдоль верхней крышки 16.

В устройстве 10 формирования изображений, содержащем теплоизолирующий и теплорассеивающий элемент 15 в соответствии с данным вариантом осуществления, как показано на фиг. 1, блок 12 экспонирования принимает электрический сигнал, отправляемый устройством выше по потоку (на чертежах не показано), преобразует электрический сигнал в оптический сигнал и отправляет оптический сигнал на фоточувствительный барабан 24. Зарядный вал 27 обеспечивает зарядку поверхности фоточувствительного барабана 24. Фоточувствительный барабан 24 принимает оптический сигнал и формирует на своей поверхности скрытое электростатическое изображение. Затем проявочный вал 26 обеспечивает транспортировку тонера в отсеке 25 для тонера к фоточувствительному барабану 24 с тем, чтобы формировать тонерное изображение в соответствии со скрытым электростатическим изображением на поверхности фоточувствительного барабана 24. После этого вал 28 переноса переносит тонерное изображение на поверхности фоточувствительного барабана 24 на носитель записи (на чертежах не показан). В то же время, вал 28 переноса и фоточувствительный барабан 24 помещают между ними носитель записи и транспортируют носитель записи в блок 14 закрепления.

После этого источник 30 нагрева в блоке 14 закрепления подает тепло в закрепляющий вал 29. Закрепляющий вал 29 и прижимной вал 31 осуществляют нагрев и закрепление применительно к носителю записи (на чертежах не показан), на который должно переноситься тонерное изображение, таким образом, чтобы формировать изображение. Носитель записи, на котором имеется сформированное изображение, помещается и транспортируется с помощью закрепляющего вала 29 и прижимного вала 31.

В вышеописанном процессе формирования изображений блок 14 закрепления выделяет большое количество тепла из-за нагрева источника 30 тепла. В результате, когда носитель записи транспортируется к блоку 14 закрепления между фоточувствительным барабаном 24 и валом 28 переноса, вода внутри носителя записи испаряется, поэтому образуется большое количество водяного пара (влаги). При смешивании такого рода влаги с теплом вокруг блока закрепления может образовываться нагретая влага. Такого рода нагретая влага может двигаться повсюду внутри устройства формирования изображений. Поскольку между блоком 12 экспонирования и блоком 14 закрепления имеется теплоизолирующий и теплорассеивающий элемент 15, теплоизолирующий и теплорассеивающий элемент 15 может блокировать такого рода нагретую влагу таким образом, что нагретая влага не может двигаться к блоку 12 экспонирования, а вместо этого нагретая влага может естественным образом двигаться из корпуса 11 наружу по четырем путям отвода тепла.

Как показано стрелками на фиг. 3, 4 и 5, часть нагретой влаги движется к верхней крышке 16 снизу вверх по первому пути отвода тепла, показанному стрелками, движется к левому воздухоотводу 19 справа налево вдоль верхней крышки 16, движется с выхода левого воздухоотвода 19 снизу вверх и движется наружу из корпуса 11 через левый часть 23а вентиляционных отверстий. Часть нагретой влаги движется к верхней крышке 16 снизу вверх по второму пути отвода тепла, показанному стрелками, движется к левому воздухоотводу 19 справа налево вдоль верхней крышки 16, движется наружу с выхода левого воздухоотвода 19 снизу вверх и движется наружу из корпуса 11 через левую часть 23а вентиляционных отверстий. Часть нагретой влаги движется к верхней крышке 16 снизу вверх по третьему пути отвода тепла, показанному стрелками, движется к правому воздухоотводу 20 слева направо вдоль верхней крышки 16, движется наружу с выхода правого воздухоотвода 20 снизу вверх и движется наружу из корпуса 11 через правую часть 23b вентиляционных отверстий. Часть нагретой влаги движется к верхней крышке 16 снизу вверх по четвертому пути отвода тепла, показанному стрелками, движется к правому воздухоотводу 20 слева направо вдоль верхней крышки 16, движется наружу с выхода правого воздухоотвода 20 снизу вверх и движется наружу из корпуса 11 через правую часть 23b вентиляционных отверстий.

Как описано выше, между блоком 12 экспонирования и блоком 14 закрепления предусмотрен теплоизолирующий и теплорассеивающий элемент 15, при этом теплоизолирующий и теплорассеивающий элемент 15 имеет две концевые части (левую концевую часть и правую концевую часть), соответственно соединенные с левым воздухоотводом 19 и правым воздухоотводом 20, предусмотренными обращенными друг к другу на корпусе 11, а такж
