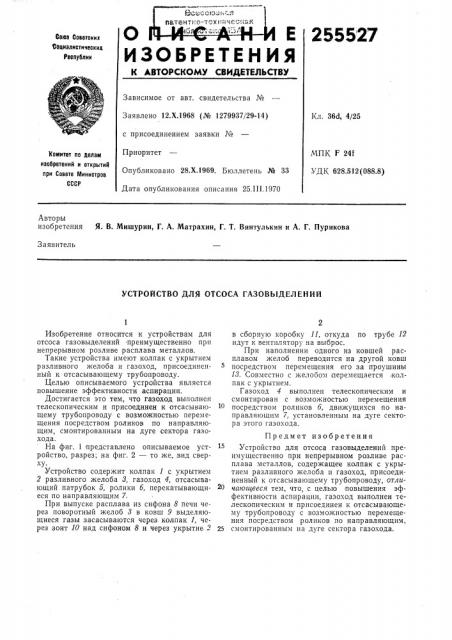

255527

Союз Советских твциалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 12.Х.1968 (№ 1279937/29-14) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1969. Бюллетень № 33

Дата опубликования описания 25.III.1970

Кл. 360, 4/25

МПК F 24f

УД1 628.512(088.8) Комитет по 11елвм изобретений и открытий при Совете Министров

СССР

Авторы изобретения Я. В. Мишурин, Г. А. Матрахин, Г. Т. Винтулькин и А. Г. Пурикова

Заявитель

УСТРОЙСТВО ДЛЯ ОТСОСА ГАЗОВЫДЕДЕНИЙ

Изобретение относится к устройствам для отсоса газ овыделений преимущественно при непрерывном розливе расплава металлов.

Такие устройства имеют колпак с укрытием разливного желоба и газоход, присоединенный к отсасывающему трубопроводу.

Целью описываемого устройства является повышение эффективности аспирации.

Достигается это тем, что газоход выполнен телескопическим и присоединен к отсасывающему трубопроводу с возможностью перемещения посредством роликов по направляющим, смонтированным на дуге сектора газохода.

На фиг. 1 представлено описываемое устройство, разрез; на фиг. 2 — то же, вид сверху.

Устройство содержит колпак 1 с укрытием

2 разливного желоба 8. газоход 4, отсасывающий патрубок 5, ролики б, перекатывающиеся по направляющим 7.

При выпуске расплава из сифона 8 печи через поворотный желоб 8 в ковш 9 выделяющиеся газы засасываются через колпак 1, через зонт 10 над сифоном 8 и через укрытие 2 в сборную коробку 11, откуда по трубе 12 идут к вентилятору на выброс.

При наполнении одного из ковшей расплавом желоб переводится на другой ковш посредством перемещения его за проушины

18. Совместно с желобом перемещается колпак с укрытием.

Газоход 4 выполнен телескопическим и смонтирован с возможностью перемещения посредством роликов б, движущихся по направляющим 7, установленным на дуге сектора этого газохода.

Предмет изобретения

Устройство для отсоса газовыделений преимущественно при непрерывном розливе расплава металлов, содержащее колпак с укрытием разливного желоба и газоход, присоединенный к отсасывающему трубопроводу, отличающееся тем, что, с целью повышения эффективности аспирации, газоход выполнен телескопическим и присоединен к отсасывающему трубопроводу с возможностью перемещения посредством роликов по направляющим, 25 смонтированным на дуге сектора газохода.

255527

Ф г 2
