Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ

Изобретение относится к плавучим средствам, предназначенным для специальных целей, а именно к понтонам, плавучим докам, плотам, пристаням и другим плавучим сооружениям, в частности к оборудованию для постановки на якорь и крепления плавучих платформ, в том числе к конструкциям крепежных и направляющих устройств для цепей, тросов, канатов и подобных элементов.

Наиболее близким по технической сущности к предлагаемому изобретению является выбранное в качестве прототипа приспособление для крепления и натяжения якорных тросов и цепей плавучих платформ, содержащее крепежный узел, расположенный под днищем плавучей платформы (патент США №6899050, опубл. 31.05.2005 год).

Недостатками прототипа являются низкие эксплуатационные возможности приспособления из-за необходимости применения услуг водолазов при закреплении якорных тросов и цепей к плавучим платформам и их натяжении.

Технический результат, достигаемый предлагаемым изобретением, заключается в расширении эксплуатационных возможностей за счет удобства обслуживания, а именно удобства и простоты крепления и облегчения натяжения якорных тросов и цепей с поверхности плавучей платформы.

Поставленный технический результат достигается тем, что в приспособлении для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ, содержащем крепежный узел, последний выполнен в виде, по крайней мере, четырех связанных между собой посредством опорного элемента проушин, расположенных вокруг последнего, предназначенных для соединения с проушинами плавучих элементов, входящих в состав плавучих платформ, и выполненных каждая в виде серьги, и средства подвеса якорных тросов и цепей, взаимодействующего с опорным элементом. Кроме того, средство подвеса якорных тросов и цепей может быть выполнено в виде металлического стержня, опирающегося на опорный элемент, а последний может быть выполнен в виде, по крайней мере, одной рамки, жестко соединенной с серьгами, или в виде трубы, также жестко соединенной с серьгами.

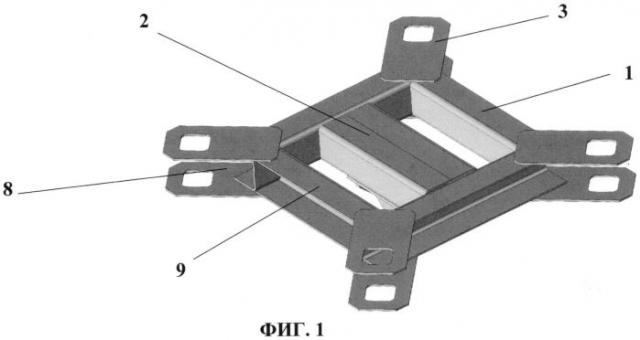

На фиг. 1 изображено приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ, опорный элемент которого выполнен в виде рамки, общий вид в изометрии сверху, компьютерная графика,

на фиг. 2 - тоже приспособление в составе плавучей платформы, общий вид в изометрии снизу, компьютерная графика,

на фиг. 3 - приспособление, опорный элемент которого выполнен в виде трубы, общий вид в изометрии сверху.

Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ содержит крепежный узел 1, выполненный в виде, по крайней мере, четырех связанных между собой посредством опорного элемента 2 проушин 3, расположенных вокруг последнего (2) и предназначенных для соединения с проушинами 4 (см. фиг. 2) плавучих элементов 5, входящих в состав плавучих платформ, и средства 6 подвеса якорных тросов и цепей (на фигурах не показаны), взаимодействующего с опорным элементом 2. Средство 6 подвеса якорных тросов и цепей может быть выполнено в виде металлического стержня 7, например, в виде швартовой «утки» (см. фиг. 3), опирающейся на опорный элемент 2. Каждая проушина 3 выполнена в виде серьги 8. Кроме того, опорный элемент 2 может быть выполнен в виде, по крайней мере, одной рамки 9 (например, прямоугольной) (см. фиг. 1 и фиг. 2), жестко соединенной с серьгами 8, или в виде трубы 10 (см. фиг. 3) (например, прямоугольной в поперечном сечении), также жестко соединенной с серьгами 8.

Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ работает следующим образом.

При сборке плавучих элементов 5, образующих плавучую платформу, каждая серьга 8 охватывает соответствующие проушины 4 плавучих элементов 5. В отверстия проушин 3 и 4 вставляются крепежные элементы (на фигурах не показаны). Далее, например, якорный трос соединяется со средством 6 подвеса, взаимодействующим с рамкой 9, или он предварительно может быть продет через трубу 10 и соединен со швартовой «уткой», опирающейся на торец трубы 10, или предварительно может быть продет через рамку 9 и соединен с металлическим стержнем 7, опирающимся на нее (на фигурах не показано).

Данное техническое решение за счет выполнения крепежного узла 1, выполненного в виде, по крайней мере, четырех проушин 3, связанных между собой посредством опорного элемента 2 и соединенных с проушинами 4 плавучих элементов 5, и средства 6 подвеса якорных тросов и цепей, взаимодействующего с опорным элементом 2, позволяет удобно осуществлять крепление и натяжение якорных тросов и цепей с поверхности плавучей платформы.

1. Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ, содержащее крепежный узел, отличающееся тем, что крепежный узел выполнен в виде по крайней мере четырех связанных между собой посредством опорного элемента проушин, расположенных вокруг последнего, предназначенных для соединения с проушинами плавучих элементов входящих в состав плавучих платформ, и выполненных каждая в виде серьги, и средства подвеса якорных тросов и цепей, взаимодействующего с опорным элементом.

2. Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ по п.1, отличающееся тем, что средство подвеса якорных тросов и цепей выполнено в виде металлического стержня, опирающегося на опорный элемент.

3. Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ по п.1 или 2, отличающееся тем, что опорный элемент выполнен в виде, по крайней мере, одной рамки, жестко соединенной с серьгами.

4. Приспособление для крепления и облегчения натяжения якорных тросов и цепей плавучих платформ по п.2, отличающееся тем, что опорный элемент выполнен в виде трубы, жестко соединенной с серьгами.
