Аппарат для перемешивания сыпучих материалов

Аппарат для перемешивания сыпучих материалов

Иллюстрации

Показать все

Реферат

Предлагаемое изобретение предназначено для применения в химической промышленности, агропромышленном комплексе, производстве строительных материалов и других отраслях промышленности.

Известно устройство для перемешивания сухих компонентов бетонной смеси [а.с. 852582 СССР], содержащее устройства загрузки и выгрузки, транспортер, расположенные над транспортером параллельные валы со спиральными направляющими.

К недостаткам данного устройства следует отнести сложность конструкции и невысокое качество смешения материалов, содержание которых в смеси отличается на порядок и более.

Наиболее близким к предлагаемому изобретению является смеситель шнековый (модели СШ 60, СШ 120) [http://www.teh-lib.ru/tpip/shnekoviy-smesitel.html].

Смеситель содержит устройства загрузки и выгрузки, горизонтальный корпус, расположенные в корпусе параллельные валы со спиральными направляющими.

К недостаткам данного устройства следует отнести сложность конструкции и невысокое качество смешения материалов, содержание которых в смеси отличается на порядок и более.

Задача изобретения - создание аппарата для перемешивания сыпучих материалов сравнительно простой конструкции, имеющего высокое качество смешения материалов, содержание которых в смеси отличается на порядок и более.

Поставленная задача достигается тем, что в аппарате для перемешивания сыпучих материалов, содержащем устройства загрузки и выгрузки, горизонтальный корпус с крышкой, расположенные в корпусе параллельные валы, с размещенными на них спиральными направляющими, спиральные направляющие выполнены из набора эластичных элементов, на внутренней поверхности корпуса, параллельно валам, установлено направляющее приспособление, а на крышке корпуса над спиральными направляющими размещены дополнительные устройства загрузки.

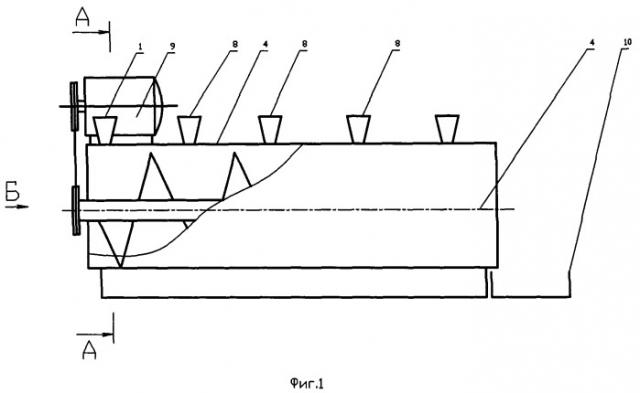

На фиг.1 изображена схема аппарата для перемешивания сыпучих материалов.

На фиг.2 показан разрез А-А.

На фиг.3 изображен вид Б.

На фиг.4 приведен вид сверху.

Аппарат для перемешивания сыпучих материалов содержит устройства загрузки 1 и 2, горизонтальный корпус 3, с крышкой 4, расположенные в корпусе параллельные валы 5 со спиральными направляющими 6, выполненными из набора эластичных элементов. На внутренней поверхности корпуса 3, параллельно валам, установлено направляющее приспособление 7. В крышке корпуса установлены дополнительные устройства загрузки одного из материалов 8 (содержание в смеси которого больше). Привод валов 5 осуществляется от электродвигателя 9 через цепную передачу, которая сообщает валам вращение в противоположные стороны. Готовая смесь поступает в устройство выгрузки 10.

Аппарат для перемешивания сыпучих материалов работает следующим образом. Подлежащие смешению сыпучие материалы поступают из устройств загрузки 1 и 2 во внутренний объем корпуса 3 где захватываются и распыляются спиральными направляющими 6, установленными на вращающихся в противоположные стороны валах 5. Образованные при этом разреженные потоки направлены навстречу друг другу. Процесс смешения происходит при движении смешиваемых материалов в потоках, а также при взаимодействии с корпусом аппарата, в процессе перемещения частиц за счет выполнения направляющих в виде спиралей. На этом этапе происходит приготовление предварительной смеси. При движении смеси вдоль корпуса спиральными направляющими в определенных зонах осуществляется подача второго компонента (зона установки первых дополнительных устройств загрузки 8). Здесь происходит введение в смесь следующей порции материала, содержание которого больше, и последующее перемешивание. Далее, при прохождении следующих дополнительных устройств загрузки 8 вводится новая порция большего по содержанию материала. При достижении смесью противоположной стороны корпуса происходит ее выгрузка в устройство выгрузки 10. Благодаря наличию направляющего приспособления 7 смешение частиц осуществляется во всем объеме аппарата, имеет место хороший контакт взаимодействующих разреженных потоков.

Предлагаемый аппарат для перемешивания сыпучих материалов позволяет при малых энергозатратах и сравнительно небольших габаритах обеспечить хорошее смешение сыпучих сред. Аппарат наиболее целесообразен для введения малых количеств одного сыпучего материала в большой объем второго, с получением хорошего качества смеси.

Аппарат для перемешивания сыпучих материалов, содержащий устройства загрузки и выгрузки, горизонтальный корпус с крышкой, расположенные в корпусе параллельные валы, с размещенными на них спиральными направляющими, отличающийся тем, что спиральные направляющие выполнены из набора эластичных элементов, на внутренней поверхности корпуса параллельно валам установлено направляющее приспособление, а на крышке корпуса над спиральными направляющими размещены дополнительные устройства загрузки.
