Высокопрочный холоднокатаный стальной лист и способ его изготовления

Высокопрочный холоднокатаный стальной лист и способ его изготовления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к высокопрочному холоднокатаному стальному листу, обладающему превосходной способностью к формоизменению и подходящему для изготовления штампованных элементов силовой конструкции автомобилей, а также относится к способу изготовления указанного листа. Согласно настоящему изобретению в металлографической структуре стального листа регулируют содержание аустенитной фазы и отпущенной мартенситной фазы, создавая гомогенную мелкозернистую микроструктуру стального листа без введения в состав стали дорогостоящих элементов, таких как Nb, V, Cu, Ni, Cr, Mo и т.д. Настоящее изобретение направлено на получение высокопрочного холоднокатаного стального листа с пределом прочности (TS) 1180 МПа или выше с превосходным относительным удлинением (El), хорошей пригодностью к отбортовке (оцениваемой, как правило, по степени (λ) раздачи отверстия) и с хорошими свойствами при изгибе.

Известный уровень техники

На протяжении последних лет с целью повышения топливной экономичности посредством снижения веса автомобильных кузовов и для повышения уровня безопасности при авариях стимулируется применение стальных листов с пределом прочности (TS) 980 МПа или выше для изготовления элементов силовой конструкции автомобилей. В последнее время изучалась возможность применения стальных листов с еще более высокой прочностью.

Высокопрочные стальные листы с пределом прочности TS 1180 МПа или выше, как правило, применяются для изготовления деталей, обрабатываемых обычным способом, таких как ребра жесткости бампера и усилители дверей. Недавно указанные стальные листы были изучены в плане использования для изготовления штампованных элементов сложной конфигурации для силовой конструкции автомобилей с целью обеспечения дополнительной безопасности при авариях, а также для повышения топливной экономичности за счет снижения веса кузовов. Следует отметить, что стальные листы, обладающие превосходной способностью к формоизменению, пользуются большим спросом.

Однако в результате повышения прочности стальных листов, как правило, снижается их способность к формоизменению. Таким образом, чтобы стимулировать применение высокопрочных стальных листов, необходимо решить насущную проблему возникновения трещин в процессе штамповки. Кроме того, для повышения TS стали до 1180 МПа или выше, в частности, требуется введение дорогостоящих редких элементов,≥ таких как Nb, V, Cu, Ni, Cr и Mo, в дополнение к C и Μn.

К традиционным технологиям изготовления высокопрочного холоднокатаного стального листа, имеющего превосходную способность к формоизменению, относятся технологии, обеспечивающие получение высокопрочного холоднокатаного стального листа, в микроструктуре которого мартенситная фаза или остаточная аустенитная фаза является конституентной фазой посредством ограничения содержания компонентов стали, регулирования микроструктуры стального листа, оптимизации горячей прокатки, оптимизации условий отжига, как раскрыто в документах: PTL 1 (JP 2004-308002 A), PTL 2 (JP 2005-179703 A), PTL 3 (JP 2006-283130 A), PTL 4 (JP 2004-359974 A), PTL 5 (JP 2010-285657 A), PTL 6 (JP 2010-059452 A) и PTL 7 (JP 2004-068050 A).

Перечень ссылок

Патентная литература

PTL 1: документ JP 2004-308002 A

PTL 2: документ JP 2005-179703 A

PTL 3: документ JP 2006-283130 A

PTL 4: документ JP 2004-359974 A

PTL 5: документ JP 2010-285657 A

PTL 6: документ JP 2010-059452 A

PTL 7: документ JP 2004-068050 A

Раскрытие изобретения

Техническая проблема

Согласно документу PTL 1 в состав PTL 1 стали не введены дорогостоящие элементы, однако сталь имеет высокое содержание C, а именно, C≥0,3%, что отрицательно влияет на свариваемость стали методом точечной сварки. Кроме того, в документе PTL 1 представлены полученные данные, свидетельствующие о том, что сталь с высоким содержанием С имеет высокое относительное удлинение (El), однако не приведены данные касательно баланса между пригодностью к отбортовке и свойствами при изгибе, а также касательно относительного удлинения El стали с низким содержанием C, а именно, когда C<0,3%.

Стальной лист, описанный в документе PTL 2, имеет недостаток, состоящий в необходимости введения в состав стали Cu или Νi в качестве элемента, стабилизирующего аустенит. В документе PTL 2 представлены полученные данные, свидетельствующие о высоком уровне относительного удлинения El стали, имеющей предел прочности TS от 780 МПа до 980 МПа и содержащей в структуре остаточный аустенит. Однако, например, высокопрочная сталь с пределом прочности TS 1180 МПа или выше и высоким содержанием С не может обладать требуемой пригодностью к отбортовке. Кроме того, в документе PTL 2 не приведены данные; свидетельствующие об улучшении свойств стали при изгибе.

Согласно документу PTL 3 в микроструктуре стали объемная доля отпущенной мартенситной фазы является большой, поэтому трудно достичь оптимального баланса между пределом прочности TS и относительным удлинением El в высокопрочном стальном листе с пределом прочности TS 1180 МПа или выше. Кроме того, в документе PTL 3 отсутствуют данные об улучшении пригодности к отбортовке и свойств при изгибе.

Согласно документу PTL 4 необходимо введение в состав стали дорогостоящего Mo или V.

Стальной лист, описываемый в документе PTL 5, содержит остаточный аустенит в небольшом количестве и имеет высокий предел прочности, конкретнее, TS равен 1180 МПа или выше, при этом не обеспечивается хорошее относительное удлинение.

В документе PTL 6 описывается технология получения холоднокатаного стального листа с хорошим относительным удлинением, хорошими свойствами при изгибе и уровнем прочности TS, составляющим 780 МПа или выше. Однако объемная доля мартенситной фазы в стальном листе была небольшой; согласно указанному документу уровень прочности TS составлял менее 1100 МПа, при этом максимальное относительное удлинение составляло примерно 18%. Соответственно, с помощью раскрытой технологии нельзя обеспечить хороший баланс между пределом прочности TS и относительным удлинением El высокопрочного стального листа, имеющего прочность TS 1180 МПа или выше.

В документе PTL 7 раскрыта технология, позволяющая получить хорошие свойства при изгибе высокопрочной стали с пределом прочности TS 780 МПа или выше. Однако согласно раскрытой информации предел прочности TS стали составляет, в частности, менее 1100 МПа, и максимальное относительное удлинение составляет, в частности, примерно 18%. Соответственно, с помощью раскрытой технологии нельзя обеспечить хороший баланс между пределом прочности TS и относительным удлинением El высокопрочного стального листа, имеющего прочность TS 1180 МПа или выше.

В связи с вышеизложенным задача настоящего изобретения состоит в том, чтобы получить высокопрочный холоднокатаный стальной лист, имеющий предел прочности TS 1180 МПа или выше, превосходное относительное удлинение, хорошую способность к отбортовке и надлежащие свойства; при изгибе посредством создания требуемой металлографической структуры стального листа при химическом составе стали без дорогостоящих элементов, таких как Nb, V, Cu, Ni, Cr или Mo. Также задачей настоящего изобретения является разработка перспективного способа изготовления указанного стального листа.

Решение проблемы

Для решения вышеупомянутых проблем с целью достижения хорошей свариваемости и способности к формоизменению авторы настоящего изобретения провели ряд исследований и установили, что высокопрочный стальной лист, имеющий предел прочности TS 1180 МПа или выше, превосходное относительное удлинение, хорошую способность к отбортовке и требуемые свойства при изгибе, можно получить, не прибегая к повышению в стали содержания С или дорогостоящих редких металлов, а строго регулируя металлографическую структуру, говоря конкретнее, регулируя объемную долю бейнитной фазы, образующейся при низкотемпературном превращении аустенита, объемную долю отпущенной мартенситной фазы и объемную долю остаточной аустенитной фазы.

Настоящее изобретение основано на результатах проведенных исследований.

Конкретно, основными признаками настоящего изобретения являются следующие.

1. Высокопрочный холоднокатаный стальной лист, имеющий химический состав в мас. %:

C: от 0,12% до 0,22%;

Si: от 0,8% до 1,8%;

Μn: от 2,2% до 3,2%;

P: 0,020% или менее;

S: 0,0040% или менее;

Al: от 0,005% до 0,08%;

Ν: 0,008% или менее;

Ti: от 0,001% до 0,040%;

B: от 0,0001% до 0,0020%; и

остальное Fe и неизбежные примеси,

причем стальной лист имеет микроструктуру, включающую (в объемных долях) ферритную фазу: от 40% до 60%, бейнитную фазу: от 10% до 30%, отпущенную мартенситную фазу: от 20% до 40% и остаточную аустенитную фазу: от 5% до 20% и удовлетворяет условию, согласно которому отношение доли отпущенной мартенситной фазы, имеющей длину основной оси ≤5 мкм, к общей объемной доле отпущенной мартенситной фазы составляет от 80% до 100%.

2. Способ изготовления высокопрочного холоднокатаного стального листа, имеющего химический состав согласно пункту 1, который включает нижеперечисленные этапы обработки стального сляба: горячую прокатку, декапирование, первый отжиг при температуре в диапазоне от 350°C до 650°C, холодную прокатку, второй отжиг при температуре в диапазоне от 820°C до 900°C, третий отжиг при температуре в диапазоне от 720°C до 800°C, охлаждение со скоростью от 10°C/сек до 80°C/сек до температуры выдержки, составляющей от 300°C до 500°C, причем продолжительность выдержки при температуре в указанном диапазоне составляет от 100 сек до 1000 сек, и четвертый отжиг при температуре в диапазоне от 100°C до 300°C.

Полезный эффект изобретения

Благодаря настоящему изобретению можно получить высокопрочный холоднокатаный стальной лист, имеющий превосходное относительное удлинение, хорошую пригодность к отбортовке, требуемые свойства при изгибе и предел прочности 1180 МПа или выше, не прибегая к введению дорогостоящих легирующих элементов в химический состав стали. Высокопрочный холоднокатаный стальной лист, полученный способом согласно настоящему изобретению, подходит, в частности, для изготовления штампованных элементов силовой конструкции автомобилей.

Описание настоящего изобретения

Настоящее изобретение будет описываться подробно ниже.

Авторы изобретения с целью улучшения способности к формоизменению высокопрочных холоднокатаных стальных листов провели ряд исследований и установили, что поставленные задачи можно успешно решить посредством регулирования объемных долей ферритной фазы, бейнитной фазы, отпущенной мартенситной фазы, остаточной аустенитной фазы и отпущенной мартенситной фазы с мелкозернистой однородной структурой, не прибегая к введению в химический состав стали дорогостоящих элементов, таких как Nb, V, Cu, Ni, Cr или Mo.

Причины установления пределов содержания компонентов химического состава стали и пределов объемного содержания фаз в микроструктуре холоднокатаного стального листа согласно настоящему изобретению будут подробно описываться ниже.

Предпочтительные диапазоны содержания компонентов химического состава стали согласно настоящему изобретению и причины установления предпочтительных диапазонов содержания указанных компонентов будут описаны ниже. Хотя содержание каждого элемента, включенного в состав стали, принято выражать в «мас. %», в дальнейшем описании изобретения будет использоваться только обозначение «%», если не указано иначе.

C: от 0,12% до 0,22%

Углерод (C) при регулировании микроструктуры эффективно повышает прочность стали посредством упрочнения твердого раствора при низкотемпературном фазовом превращении. Кроме того, углерод играет существенную роль в обеспечении достаточного содержания в микроструктуре остаточной аустенитной фазы. Также от содержания углерода зависит размер объемной доли мартенситной фазы, твердость мартенситной фазы и пригодность к отбортовке стали. В этой связи при содержании C менее 0,12% трудно получить требуемую объемную долю мартенситной фазы, тогда как при содержании C, превышающем 0,22%, значительно ухудшается свариваемость стали методом точечной сварки, а также происходит чрезмерное упрочнение мартенситной фазы и увеличение объемной доли мартенситной фазы, сопровождаемое чрезмерным увеличением TS. Таким образом, способность к формоизменению стали ухудшается и, соответственно, ухудшается пригодность к отбортовке. Следовательно, содержание С должно находиться в диапазоне от 0,12% до 0,22%, предпочтительно в диапазоне от 0,16% до 0,20%.

Si: от 0,8% до 1,8%

Кремний (Si) является существенным элементом, способствующим повышению концентрации углерода в аустенитной фазе для подавления образования карбидов, то есть является элементом, стабилизирующим остаточную аустенитную фазу. Для получения вышеуказанного эффекта содержание Si должно составлять по меньшей мере 0,8%». Однако, если содержание Si в стали превышает 1,8%, стальной лист становится хрупким и восприимчивым к образованию трещин. Кроме того, также ухудшается способность стали к формоизменению. Следовательно, содержание Si в стали должно находиться в диапазоне от 0,8% до 1,8%, предпочтительно в диапазоне от 1,0% до 1,6%.

Μn: от 2,2% до 3,2%

Марганец (Μn) является элементом, улучшающим прокаливаемость стали и облегчающим низкотемпературное фазовое превращение, которое способствует приданию стали высокой прочности. Для получения указанного эффекта содержание марганца в стали должно составлять по меньшей мере 2,2%. С другой стороны, при содержании Μn, превышающем 3,2%, создается полосчатая структура стали из-за сегрегации, в результате чего ухудшаются способность к формоизменению, а также свойства при изгибе. Следовательно, содержание Μn в стали должно находиться в диапазоне от 2,2% до 3,2%, предпочтительно в диапазоне от 2,6% до 3,0%.

P: 0,020% или менее

Фосфор (P) не только оказывает негативное влияние на свариваемость методом точечной сварки, но также выделяется по границам зерен, что приводит к образованию трещин по границам зерен, в результате чего ухудшается способность к формоизменению. Таким образом, предпочтительно, снизить содержание P в стали, насколько это возможно, хотя содержание P до 0,020% является допустимым. Однако при снижении содержания фосфора до чрезвычайно низкого уровня уменьшается экономическая эффективность производства стали и повышается ее себестоимость. Следовательно, предпочтительный нижний предел содержания фосфора в стали составляет примерно 0,001%.

S: от 0,0040% или менее

Сера (S) формирует сульфидное включение, например, MnS. При холодной прокатке сульфидное включение MnS вытягивается в направлении прокатки и дает начало растрескиванию при деформации, то есть снижает локальную деформируемость стали. Таким образом, предпочтительным является снижение содержания серы в стали, насколько это возможно, хотя содержание S до 0,0040% является допустимым. Однако в промышленных условиях снижение содержания серы в стали до чрезвычайно низкого уровня является затруднительным и повышает затраты на десульфуризацию в процессе производства стали. Таким образом, предпочтительный нижний предел содержания серы составляет примерно 0,0001%. Предпочтительный диапазон содержания S составляет от 0,0001% до 0.0030%.

Al: от 0,005% до 0,08%

Алюминий (Al) добавляют, главным образом, с целью раскисления стали. Кроме того, Al эффективно содействует созданию остаточной аустенитной фазы, поскольку подавляет образование карбидов, к тому же Al оптимизирует баланс между прочностью и относительным удлинением. На основании вышесказанного содержание Al должно составлять 0,005% или более. Однако при содержании Al, превышающем 0,08%, в стали присутствует большое количество включений, таких как оксид алюминия, в результате чего ухудшается способность к формоизменению. Следовательно, содержание Al должно находиться в диапазоне от 0,005% до 0,08%, предпочтительно в диапазоне от 0,02% до 0,06%.

N: 0,008% или менее

Азот (N) является элементом, ухудшающим сопротивление старению. При содержании Ν, превышающем 0,008%, сопротивление старению значительно ухудшается. Кроме того, N взаимодействует с вводимым бором, N связывается с B, в результате чего формируется ΒΝ для связывания B и ухудшается прокаливаемость стали, поскольку B находится в связанном состоянии. При этом трудно обеспечить заданную объемную долю мартенситной фазы. Кроме того, N присутствует в ферритной фазе в виде примеси и ухудшает пластичность, вызывая деформационное старение стали. Таким образом, содержание N в стали, предпочтительно, должно быть низким, хотя содержание N до 0,008% является допустимым. Однако снижение содержания азота до чрезвычайно низкого уровня в процессе производства стали является чрезвычайно затратным. Таким образом, нижний предел содержания Ν, предпочтительно, составляет примерно 0,0001%. Следовательно, предпочтительный диапазон содержания N составляет от 0,001% до 0,006%.

Ti: от 0,001% до 0,040%

Титан (Ti) формирует в стали карбонитриды или сульфиды, эффективно способствуя таким образом повышению прочности стали. Титан связывает азот в виде TiN, подавляя таким образом формирование BN при введении в состав стали бора. Следовательно, Ti является элементом, который эффективно способствует прокаливаемости стали, обеспечиваемой B. В связи с вышесказанным содержание Ti в стали должно составлять 0,001% или более. Однако, если содержание Ti в стали превышает 0,040%, происходит чрезмерное осаждение Ti в ферритной фазе, что приводит к ухудшению удлинения в связи с чрезмерным дисперсионным твердением. Следовательно, содержание титана в стали должно находиться в диапазоне от 0,001% до 0,040%», предпочтительно в диапазоне от 0,010% до 0,030%.

B: от 0,0001% до 0,0020%

Бор (B) эффективно вносит вклад в повышение прокаливаемости стали, способствуя низкотемпературному фазовому превращению, например образованию мартенситной фазы и остаточной аустенитной фазы, кроме того, бор является полезным элементом для получения оптимального баланса между прочностью и относительным удлинением. В связи с вышесказанным содержание B должно составлять 0,0001% или более. Однако при содержании B, превышающем 0,0020%, наблюдается эффект насыщения. Следовательно, содержание бора должно находиться в диапазоне от 0,0001% до 0,0020%.

В состав стального листа согласно настоящему изобретению, кроме перечисленных выше компонентов, входит железо (Fe) и неизбежные примеси. Причем согласно настоящему изобретению не исключается введение дополнительного компонента в химический состав стали, содержащей вышеописанные компоненты, при условии, что он не оказывает негативного влияния на характеристики стального листа согласно настоящему изобретению.

Далее касательно образования микроструктуры стали будут описываться предпочтительные диапазоны объемной доли каждой фазы и причины установления указанных диапазонов, причем согласно изобретению имеет существенное значение соблюдение указанных диапазонов.

Объемная доля ферритной фазы: от 40% до 60%

В микроструктуре стали ферритная фаза является мягкой и оказывает положительное влияние на пластичность стали. Для получения требуемого относительного удлинения объемная доля ферритной фазы должна составлять 40% или более. Когда в микроструктуре стали объемная доля ферритной фазы составляет менее 40%, увеличивается объемная доля высокотвердой мартенситной фазы, в результате чего чрезмерно повышается прочность стали, при этом ухудшается относительное удлинение и пригодность к отбортовке. С другой стороны, когда в микроструктуре стали объемная доля ферритной фазы составляет более 60%, достаточно трудно обеспечить прочность 1180 МПа или выше. Следовательно, объемная доля ферритной фазы должна находиться в диапазоне от 40% до 60%, предпочтительно в диапазоне от 40% до 55%.

Объемная доля бейнитной фазы: от 10% до 30%

Увеличение концентрации С в аустенитной фазе способствует бейнитному превращению. Для обеспечения требуемого количества остаточной аустенитной фазы, которая в конечном счете способствует удлинению, объемная доля бейнитной фазы должна составлять 10% или более. С другой стороны, если объемная доля бейнитной фазы составляет более 30%, TS стали чрезмерно увеличивается и достигает значений, превышающих 1180 МПа, в результате чего невозможно получить требуемое относительное удлинение стали. Следовательно, объемная доля бейнитной фазы должна находиться в диапазоне от 10% до 30%, предпочтительно в диапазоне от 15% до 25%.

Объемная доля отпущенной мартенситной фазы: от 20% до 40%

Отпущенная мартенситная фаза, полученная при повторном нагреве твердой мартенситной фазы, способствует повышению прочности стали. Для обеспечения TS 1180 МПа или выше объемная доля отпущенной мартенситной фазы должна составлять 20% или более. Однако чрезмерно большая объемная доля отпущенной мартенситной фазы чересчур увеличивает прочность стали, в результате чего снижается относительное удлинение стали. Следовательно, объемная доля отпущенной мартенситной фазы должна составлять 40% или менее. Если в микроструктуре стали объемная доля отпущенной мартенситной фазы находится в диапазоне от 20% до 40%, может быть получен сбалансированный материал, имеющий хорошую прочность, относительное удлинение, пригодность к отбортовке, и требуемые свойства при изгибе. Таким образом, объемная доля отпущенного мартенсита должна находиться, предпочтительно, в диапазоне от 25% до 35%.

Объемная доля остаточной аустенитной фазы: от 5% до 20%

Когда остаточная аустенитная фаза подвергается превращению, индуцированному деформацией, то есть под действием напряжений, вызванных деформацией, часть остаточной аустенитной фазы превращается в мартенситную фазу, деформированная часть материала упрочняется, в результате чего предотвращается концентрация напряжений и улучшается пластичность стали. Для получения высокой пластичности объемная доля остаточной аустенитной фазы, содержащейся в микроструктуре стали, должна составлять 5% или более. Однако из-за высокой концентрации С остаточная аустенитная фаза является твердой; таким образом, когда объемная доля остаточной аустенитной фазы в стальном листе является чрезмерно большой, то есть превышает 20%, стальной лист локально упрочняется. Локальное упрочнение стального листа нарушает равномерность деформации при растяжении и отбортовке, в результате чего трудно обеспечить хорошее относительное удлинение и хорошую пригодность к отбортовке. Касательно пригодности к отбортовке следует отметить, что предпочтительным является небольшое содержание остаточного аустенита в микроструктуре стали. Следовательно, объемная доля остаточной аустенитной фазы в микроструктуре стали должна составлять от 5% до 20%, предпочтительно, должна находиться в диапазоне от 7% до 18%.

Доля отпущенной мартенситной фазы, имеющей длину основной оси ≤5 мкм, составляет от 80% до 100% общей объемной доли отпущенной мартенситной фазы.

Отпущенная мартенситная фаза является более твердой по сравнению с ферритной фазой. Если в общей объемной доле отпущенной мартенситной фазы доля отпущенной мартенситной фазы, имеющей длину основной оси, составляющей 5 мкм или менее, является небольшой, то происходит локализация грубой отпущенной мартенситной фазы. Следовательно, не может быть достигнута равномерная деформация, а пригодность к отбортовке будет ниже, чем при мелкозернистой и гомогенной структуре, при которой обеспечивается равномерная деформация стали. Таким образом, предпочтительно, чтобы доля грубой отпущенной мартенситной фазы была малой, а доля мелкозернистой отпущенной мартенситной фазы была большой. Следовательно, доля отпущенной мартенситной фазы, имеющей длину основной оси ≤5 мкм, относительно общей объемной доли отпущенной мартенситной фазы должна находиться в диапазоне от 80% до 100%, предпочтительно в диапазоне от 85% до 100%.

Следует отметить, что термин «основная ось» в описании относится к максимальной протяженности отпущенной мартенситной фазы микроструктуры, исследуемой на шлифе, вырезанном из стального листа вдоль направления прокатки.

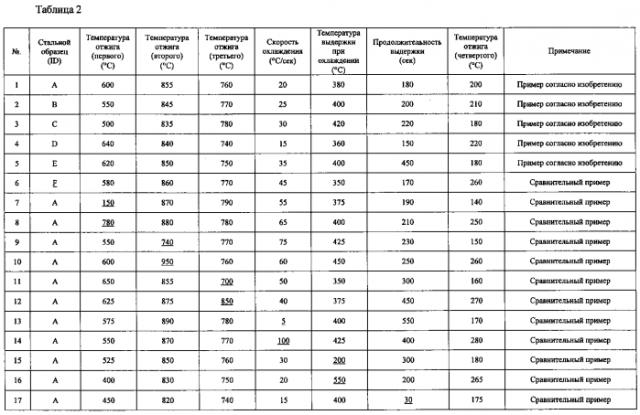

Далее будет описываться способ изготовления высокопрочного холоднокатаного стального листа согласно настоящему изобретению.

Согласно настоящему изобретению горячекатаный стальной лист, поступивший после горячей прокатки с последующим декапированием, подвергают отжигу при температуре в диапазоне от 350°C до 650°C (первому отжигу), холодной прокатке, отжигу при температуре в диапазоне от 820°C до 900°C (второму отжигу), отжигу при температуре в диапазоне от 720°C до 800°C (третьему отжигу), охлаждению при скорости охлаждения от 10°C/сек до 80°C/сек до температуры выдержки от 300°C до 500°C, выдержке при температуре в указанном диапазоне в течение от 100 сек до 1000 сек и последующему отжигу при температуре в диапазоне от 100°C до 300°C (четвертому отжигу). Таким образом может быть получен высокопрочный холоднокатаный стальной лист, являющийся целью настоящего изобретения. Впоследствии стальной лист может быть подвергнут дрессировке.

Ограничение диапазонов режимов изготовления и причины указанных ограничений будут подробно описываться ниже.

Температура отжига (первого): от 350°C до 650°C

Согласно настоящему изобретению первый отжиг выполняют после горячей прокатки и декапирования листа; если температура отжига составляет менее 350°C, не обеспечивается отпуск стали после горячей прокатки, что приводит к неоднородности микроструктуры, содержащей феррит, мартенсит и бейнит. Горячекатаный стальной лист, имеющий указанную микроструктуру, обладает неоднородными свойствами. После проведения четвертого отжига в окончательно отожженном материале увеличивается доля грубого мартенсита, в связи с чем микроструктура стали становится неоднородной и, как следствие, пригодность к отбортовке окончательно отожженного материала ухудшается.

С другой стороны, первый отжиг при температуре, превышающей 650°C, приводит к образованию грубой двухфазной микроструктуры, содержащей феррит и мартенсит либо феррит и перлит, которая является неоднородной и упрочненной, то есть перед холодной прокаткой микроструктура является неоднородной. Таким образом, окончательно отожженный материал содержит грубый мартенсит, отрицательно влияющий на пригодность к отбортовке окончательно отожженного материала. Следовательно, чтобы получить совершенно однородную микроструктуру стали, температура первого отжига после горячей прокатки должна находиться в диапазоне от 350°C до 650°C.

Температура отжига (второго): от 820°C до 900°C

Если второй отжиг, выполняемый после холодной прокатки, проводится при температуре ниже 820°C, в аустенитной фазе чрезмерно возрастает концентрация C, в результате чего слишком упрочняется мартенситная фаза. Таким образом, даже после окончательного отжига микроструктура стального листа является твердой и неоднородной, в результате чего снижается пригодность стали к отбортовке. С другой стороны, в результате проведения второго отжига при высокой температуре, составляющей выше 900°C, в области однофазного аустенита создается гомогенная микроструктура, но зерно аустенита имеет чрезмерно большой размер. Таким образом, окончательно отожженный материал содержит большую долю грубой мартенситной фазы, в результате чего снижается пригодность к отбортовке окончательно отожженного материала. Следовательно, температура второго отжига должна находиться в диапазоне от 820°C до 900°C.

Кроме ограничения температуры, остальные условия отжига конкретно не ограничены и отжиг может быть выполнен обычным способом. Однако по причинам, указанным ниже, предпочтительными являются следующие условия: скорость охлаждения от 10°C/сек до 80°C/сек до температуры выдержки в диапазоне от 300°C до 500°C, продолжительность выдержки от 100 сек до 1000 сек при температуре в указанном диапазоне. В частности, если средняя скорость охлаждения после отжига составляет менее 10°C/сек, чрезмерно усиливается образование ферритной фазы и сдерживается образование бейнитной фазы и мартенситной фазы, в результате чего микроструктура стального листа становится разупрочненной и неоднородной. Таким образом, окончательно отожженный материал имеет неоднородную микроструктуру; следовательно, способность к формоизменению, относительное удлинение и пригодность к отбортовке стали, по всей вероятности, ухудшаются. С другой стороны, если средняя скорость охлаждения после отжига составляет более 80°C/сек, происходит чрезмерное образование мартенсита и, соответственно, избыточное упрочнение стального листа, приводящее к чрезмерному упрочнению окончательно отожженного материала. Таким образом, по всей вероятности, будет ухудшена способность к формоизменению полученной стали, в частности относительное удлинение и пригодность к отбортовке.

Для охлаждения стали при отжиге, предпочтительно, применяют газовое охлаждение; однако можно применять охлаждение с печью, охлаждение туманом, охлаждение валков, водяное охлаждение и т.п. или их сочетание. Следует отметить, если выдержка при охлаждении в процессе отжига проводится при температуре ниже 300°C, подавляется образование остаточной аустенитной фазы и, соответственно, чрезмерно образуется мартенситная фаза, в результате чего стальной лист приобретает чрезмерно высокую прочность, при этом трудно обеспечить требуемое относительное удлинение окончательно отожженного материала. С другой стороны, если температура выдержки при охлаждении превышает 500°C, подавляется образование остаточной аустенитной фазы и трудно получить хорошую пластичность окончательно отожженного материала. Температура выдержки при охлаждении в процессе отжига находится, предпочтительно, в диапазоне от 300°C до 500°C, чтобы микроструктура окончательно отожженного материала имела ферритную фазу в качестве основной фазы и заданное относительное содержание отпущенной мартенситной фазы и остаточной аустенитной фазы, благодаря чему достигается TS стали 1180 МПа или выше, а также оптимальный баланс между прочностью и относительным удлинением и пригодность к отбортовке. Если продолжительность выдержки составляет менее 100 сек, не обеспечивается накопление С в аустенитной фазе и в окончательно отожженном материале трудно получить требуемую объемную долю остаточной аустенитной фазы. Таким образом ухудшается относительное удлинение стального листа. С другой стороны, продолжительность выдержки, составляющая более 1000 сек, не приводит к увеличению количества остаточного аустенита и к улучшению относительного удлинения. В этом случае будет наблюдаться эффект насыщения удлинения. Таким образом, продолжительность выдержки должна находиться, предпочтительно, в диапазоне от 100 сек до 1000 сек.

Температура отжига (третьего): от 720°C до 800°C

Если температура третьего отжига составляет ниже 720°C, объемная доля ферритной фазы в микроструктуре является чрезмерно высокой, в результате чего не достигается TS стали 1180 МПа или выше. С другой стороны, если температура отжига превышает 800°C, то есть является температурой двухфазной области, объемная доля аустенитной фазы увеличивается, а концентрация С в аустенитной фазе снижается. Соответственно, будет уменьшена прочность образующейся мартенситной фазы, в связи с чем трудно обеспечить TS стали 1180 МПа или выше. Если отжиг выполняется при более высокой температуре, которая является температурой однофазной аустенитной области, можно обеспечить TS стали 1180 МПа; однако объемная доля ферритной фазы в микроструктуре будет меньше, а объемная доля мартенситной фазы будет больше, соответственно, трудно достичь требуемого относительного удлинения El. Следовательно, температура третьего отжига должна находиться в диапазоне от 720°C до 800°C.

Скорость охлаждения: от 10°C/сек до 80°C/сек

Скорость охлаждения после третьего отжига имеет большое значение для получения требуемой объемной доли фазы, образующейся при низкотемпературном превращении. Если средняя скорость охлаждения составляет менее 10°C/сек, затрудняется получение требуемого количества бейнитной фазы и мартенситной фазы. В таком случае образуется чрезмерное количество ферритной фазы, что приводит к разупрочнению стального листа. Соответственно, трудно обеспечить требуемую прочность стального листа. С другой стороны, если скорость охлаждения после третьего отжига превышает 80°C/сек, происходит чрезмерное образование мартенсита и сталь чересчур упрочняется, в результате чего ухудшается способность стали к формоизменению, например ухудшается относительное удлинение и пригодность к отбортовке.

Для охлаждения стали, предпочтительно, применяют газовое охлаждение; однако можно применять охлаждение с печью, охлаждение туманом, охлаждение валков, водяное охлаждение и т.п. или их сочетание.

Охлаждение до температуры выдержки: от 300°C до 500°C

Если в процессе охлаждения температура выдержки после третьего отжига составляет менее 300°C, подавляется образование остаточной аустенитной фазы и происходит чрезмерное образование мартенситной фазы. В результате сталь имеет чрезмерно высокую прочность и трудно обеспечить требуемое относительное удлинение стали. С другой стороны, если температура выдержки при охлаждении превышает 500°C, подавляется образование остаточной аустенитной фазы, таким образом невозможно получить хорошую пластичность стального листа. Следовательно, температура выдержки при охлаждении должна находиться в диапазоне от 300°C до 500°C, чтобы микроструктура стального листа имела ферритную фазу в качестве основной фазы и заданное относительное содержание отпущенной мартенситной фазы и остаточной аустенитной фазы, благодаря чему достигается прочность TS стали 1180 МПа или выше, а также оптимальный баланс между прочностью и относительным удлинением и пригодностью к отбортовке.

Продолжительность выдержки: от 100 сек до 1000 сек

При охлаждении стали продолжительность выдержки менее 100 сек при вышеупомянутой температуре является недостаточной для накопления С в аустенитной фазе, в результате чего в результирующем стальном листе трудно получить требуемую объемную долю остаточной аустенитной фазы. Таким образом ухудшается относительное удлинение и пригодность к отбортовке стального листа, поскольку происходит чрезмерное образование мартенситной фазы и, соответственно, чрезмерное упрочнение стали. С другой стороны, если продолжительность выдержки составляет более 1000 сек, объемная доля остаточной аустенитной фазы не увеличивается и не улучшается относительное удлинение стали. В этом случае, по всей вероятности, будет наблюдаться эффект насыщения. Следовательно, продолжительность выдержки должна находиться в диапазоне от 100 сек до 1000 сек. Охлаждение после выдержки конкретно не ограничено и охлаждение до требуемой температуры может быть выполнено указанным способом. Температура отжига (четвертого): от 100°C до 300°C.

Если четвертый отжиг проводится при температуре ниже 100°C, разупрочнение мартенситной фазы при отпуске является недостаточным и, как следствие, сталь становится чрезмерно упрочненной. Таким образом ухудшается пригодность к отбортовке, а также ухудшаются свойства стали при изгибе. С другой стороны, если температура отжига превышает 300°C, разупрочнение мартенситной фазы является чрезмерным и трудно получить прочность TS стали 1180 МПа или выше. Кроме того, происходит распад остаточной аустенитной фазы, образовавшейся после третьего непрерывного отжига (CAL), таким образом не может быть достигнута требуемая объемная доля остаточной аустенитной фазы. Соответственно, трудно получить стальной лист с оптимальным балансом между пределом прочности и относительным удлинением TS - El. Таким образом, температура четвертого отжига должна находиться в диапазоне от 100°C до 300°C.

Следует отметить, что каждый из описанных отжигов (от первого до четвертого) может быть проведен любым способом при соблюдении вышеупомянутых условий, при этом отжиг может быть как непрерывным, так и в контейнерах.

Ниже будут описываться другие предпочтительные условия изготовления стального листа.

Отлитый сляб может быть в виде плоской заготовки или слитка; причем, чтобы уменьшить сегрегацию, сляб изготавливают, предпочтительно, методом непрерывного литья.

Температура нагрева перед горячей прокаткой составляет, предпочтительно, 1100°C или выше. Касательно уменьшения образования окалины и снижения интенсивнос
