Способ изготовления дросселей с заданным размером проходного сечения
Патент 255717
Классы МПК
Способ изготовления дросселей с заданным размером проходного сечения
Иллюстрации
Реферат
(1

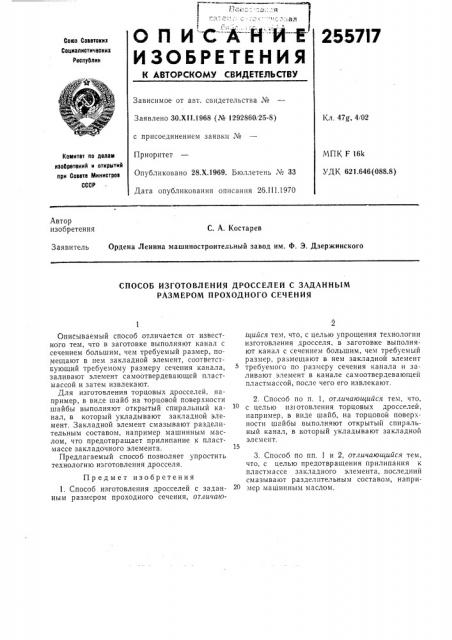

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
255717
Союз Советскиз
Социалистичвокнх
Респувлин
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено ЗО.XI I.1968 (¹ 1292860 25-8) Кл. 47@, 4 02 с присоединением заявки ¹
Приоритет
Опубликовано 28.Х.1969. Бюллетень ¹ 33
Дата опубликования описания 26.III.1970
МПК F 16k
УДК 621.646(088.8) Комитет по делам изобретений и открытий прн Совете Министров
СССР
Автор изобретения
С. А. Костарев
Заявитель Ордена Ленина машиностроительный завод им. Ф. Э. Дзержинского
СПОСОБ ИЗГОТОВЛЕНИЯ ДРОССЕЛЕИ С ЗАДАННЫМ
РАЗМЕРОМ ПРОХОДНОГО СЕЧЕНИЯ
Описываемый способ отличается от известного тем, что в заготовке выполняют канал с сечением большим, чем требуемый размер, помещают в нем закладной элемент, соответствующий требуемому размеру сечения канала, заливают элемент самоотвердевающей пластмассой и затем извлекают.
Для изготовления торцовых дросселей, например, в виде шайб на торцовой поверхности шайбы выполняют открытый спиральный канал, в который укладывают закладной элемент. Закладной элемент смазывают разделительным составом, например машинным маслом, что предотвращает прилипание к пластмассе закладочного элемента.
Предлагаемый способ позволяет упростить технологию изготовления дросселя.
Предме г изобретения
1. Способ изготовления дросселей с заданным размером проходного сечения, огличающийся тем, что, с целью упрощения технологии изготовления дросселя, в заготовке выполняют канал с сечением большим, чем требуемый размер, размещают в нем закладной элемент требуемого по размеру сечения канала и заливают элемент в канале самоотвердевающей пластмассой, после чего его извлекают.
2. Способ по п. 1, отличающийся тем, что, с целью изг отовления торцовых дросселей, например, в виде шайб, на торцовой поверхности шайбы выполняют открытый спиральный канал, в который укладывают закладной элемент.
3. Способ по пп. 1 и 2, отличающийся тем, что, с целью предотвращения прилипания к пластмассе закладного элемента, последний смазывают разделительным составом, напри20 мер машинным маслом.
