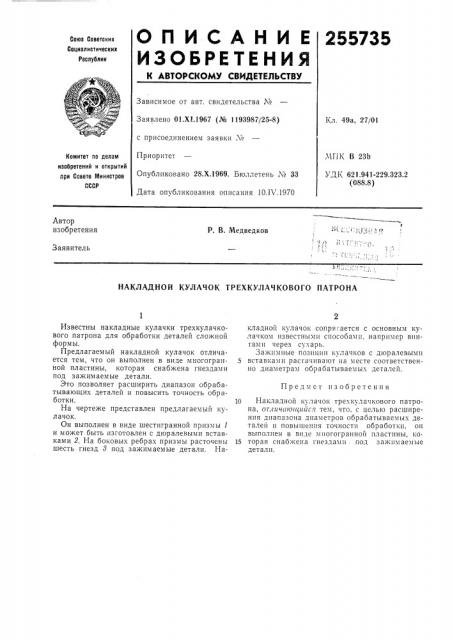

ОПИСАН И Е 255735

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01.Х1.1967 (¹ 1193987/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 2S.Х.1969. Бюллетень № 33

Дата опубликования описания IО.IV.1970

Кл. 49а, 27/01.ЧПК В 23b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.941-229.323.2 (088.8) Автор изобретения

P. В, Чедведков

Заявитель

НАКЛАДНОЙ КУЛАЧОК ТРЕХКУЛАЧКОВОГО ПАТРОНА

Предмет изобретения

Известны накладные кулачки трехкулачкового патрона для обработки деталей сложной формы.

Предлагаемый накладной кулачок отличается тем, что он выполнен в виде многогранной пластины, которая снабжена гнездами под зажимаемые детали.

Это позволяет расширить диапазон обрабатывающих деталей и повысить точность обработки.

На чертеже представлен предлагаемьш кулачок.

Он выполнен в виде шестигранной призмы 1 и может быть изготовлен с дюралевыми вставками 2. На боковых ребрах призмы расточены шесть гнезд 8 под зажимаемые детали. Накладной кулачок сопрягается с основным кулачком известными способами, например винтами через сухарь.

Зажимные позиции кулачков с дюралевыми

5 вставками растачивают на месте соответственно диаметрам обрабатываемых деталей.

10 Накладной кулачок трсхкулачкового патрона, отличпюlиийсл тем, что, с целью расширения диапазона диаметров обрабатываемых деталей и повышения точности обработки, он выполнен в виде многогранной пластины, ко15 торая снабжена гнездами под зажимаемые детали.

255735

Редактор Л. Мутовкина

Заказ 510/7 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Л, Шестова

Тсхред Л. В. Куклина

Коррек1оры: А. Николаева и М. Коробова
