Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение содержит обычную банку для напитков, содержащую корпус, который содержит выполненные за одно целое куполообразное основание и боковую стенку, и крышку, прикрепленную к открытому торцу корпуса с использованием обычной технологии, например, двойного шва.

УРОВЕНЬ ТЕХНИКИ

Известен способ загибания внутрь куполообразного основания банки для напитков для получения принимающего профиля. Эту технологию в основном используют для увеличения прочности основания, чем, в свою очередь, обеспечивают возможность уменьшения веса банки. Например, в EP 0482581, 29.02.1992 (BALL CORP) описан аппарат, пригодный для реформирования основания банки для напитков таким способом. В частности, на Фиг.11 этой заявки показано в увеличенном масштабе поперечное сечение части основания банки для напитков после такого реформирования.

В WO 96/24539, 15.08.1996 (KOHORN INTERNATIONAL PTY LIMIT) описан контейнер, выполненный с открытой полостью отдельно от основного вмещающего продукт объема. Примерами таких контейнеров являются металлические банки, выполненные, в общем, с вогнутой или куполообразной полостью в основании, которые обычно используют для безалкогольных напитков, пива и т.д. В этом документе описаны съемные средства, предназначенные для надежного закрывания этой полости, посредством чего создают второй объем для размещения, который можно использовать для размещения рекламной продукции, второго активного ингредиента и т.п.

Обе эти идеи объединены в Европейском патенте EP 0958182 B, 24.11.1999 (SCHMALBACH LUBECA), в котором описана банка для напитков, состоящая из двух частей, изготовленная по существу из листового металла, содержащая основание, вытянутое во внутреннюю сторону контейнера таким образом, чтобы диаметр основания был явно меньше диаметра контейнера. В этом документе также описан отдельный дискообразный компонент, приспособленный к фиксации в основании. Отдельный дискообразный компонент («ложное дно») изготавливают отдельно, и поэтому его можно легко декорировать и т.д.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение предлагает банку (1) для напитков, содержащую основание (10), образующее принимающий буртик (17), в котором удерживается захваченным упругий диск (50),

причем диаметральный размер диска (50) больше внутреннего диаметра принимающего буртика (17), и когда упругий диск (50) вставлен в принимающий буртик (17), этот диск (50) принимает вогнутую куполообразную форму.

Согласно настоящему изобретению упругий диск вставляют с защелкиванием в принимающий буртик на основании банки для напитков. Диск содержит средства его удаления, используя которые потребитель может его выдавить из принимающего буртика. Диск может, например, содержать вырез, посредством которого можно его выдавить из принимающего буртика, используя ушко или монету.

Диском и куполообразным основанием банки для напитков вместе образовано отделение, которое может быть использовано для хранения добавок для содержимого контейнера или какой-нибудь предмет, например семена, компас, устройство USB и т.д. Диск предпочтительно выштампован из отпечатанного листа из термопластичного материала, например полипропилена (ПП), полиэтилентерефталат (ПЭТФ) или другого полимера, хотя можно также использовать и другие материалы, например металл или картон.

Диск может быть вставлен в основание банки для напитков либо до, либо после заполнения банки продуктом либо изготовителем банок, либо изготовителем продуктов в банках соответственно. Диск предпочтительно снабжен вырезами для обеспечения возможности слива любой жидкости, собравшейся в отделении. Этим обеспечивают возможность введения диска (не обязательно) до пастеризации или ополаскивания на линии розлива.

Авторами изобретения было обнаружено, что диск может быть изготовлен с большей точностью, чем которая может быть достигнута для диаметра принимающего буртика, а во время испытаний было установлено, что в реформированных основаниях одних банок диск сидит плотно, тогда как в реформированных основаниях других банок диск расположен слишком свободно. В ходе дальнейших исследований авторами изобретения было обнаружено, что когда диаметральный размер диска (т.е. крайние точки диска, расположенные внутри круга) больше диаметра принимающего буртика, то диск можно вставить с защелкиванием в реформированное основание, но силы, воздействующие на диск со стороны принимающего буртика, понуждают диск изгибаться и принимать вогнутую, куполообразную конфигурацию. В зависимости от размеров диска и диаметра, образованного принимающим буртиком реформированного основания (как оно изготовлено), куполообразный диск принимает в меньшей или большей степени куполообразный прогиб.

Куполообразная часть варьируемой формы имеет ряд преимуществ. Во-первых, степень куполообразного прогиба может принимать любые значения в пределах между размерами диска и размерами реформированного основания банки. Например, диск может быть изготовлен с точностью ±0,1 мм, тогда как реформированное основание обычно имеет допуск ±0,3 мм.

Диск, используемый в настоящем изобретении, содержит один или более вырезов, расположенных на его периферии. Вогнутая, куполообразная форма диска после введения в реформированное основание банки способствует стеканию воды с внутренней поверхности диска, и напряженный/вставленный диск труднее удалить из основания банки, чем уменьшается риск его случайного отделения от банки.

Диск снабжен средством его удаления, выполненным с такими размерами и формой, благодаря которым потребитель может удалить диск из основания банки. Это средство удаления выполнено в виде выреза, в который потребитель может ввести рычаг, например монету или ушко, и выдавить диск из основания банки.

В варианте выполнения, диск и основание банки вместе образуют три контактные точки, а средства для удаления выполнены в виде выреза, в который потребитель может вставить рычаг под диск. Две контактные точки, расположенные с каждой стороны выреза, служат пружинящими выступами. Эти пружинящие выступы могут быть расположены непосредственно рядом с вырезом или они могут быть отдалены от выреза, но они должны быть расположены в той же половине диска, что и вырез. Контактная точка, расположенная диаметрально противоположно вырезу, действует как ось поворота. Пружинящие выступы и ось поворота в сочетании понуждают диск к повороту при высвобождении из основания банки, что сильно похоже на подбрасывание монеты. Этим обеспечивается благоприятная возможность простого решения поставленной задачи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение ниже описано, только в виде примера, с ссылками на прилагаемые чертежи, на которых показано:

на Фиг.1 - вид в изометрии повернутой вверх дном банки для напитков, содержащей реформированное основание, пригодное для использования в изобретении;

Фиг.1a - вид в сечении основания банки для напитков, показанной на Фиг.1;

Фиг.2 - вид в сечении банки для напитков по изобретению, содержащей реформированное основание (как это показано на Фиг.1a) с диском, заневоленным в основании, где показано, куда потребитель может вставить рычаг для выдавливания диска из основания банки для напитков;

Фиг.3 - вид в изометрии повернутой вверх дном банки для напитков, содержащей диск согласно первому варианту выполнения, где показано, как можно использовать ушко в качестве рычага для выдавливания диска из основания банки для напитков;

Фиг.3a - вид в плане диска, показанного во введенном в реформированное основание банки для напитков положении, показанной на Фиг.3;

Фиг.4 - вид в изометрии повернутой вверх дном банки для напитков, содержащей диск согласно второму варианту выполнения, где показано, как можно использовать монету в качестве рычага для выдавливания диска из основания банки для напитков;

Фиг.4a - вид в плане диска, показанного во введенном в реформированное основание банки для напитков положении, показанной на Фиг.4

Фиг.4b - вид в изометрии диска, показанного на Фиг.4 и 4a;

Фиг.5 - вид в изометрии повернутой вверх дном банки для напитков, содержащей диск согласно усовершенствованному третьему варианту выполнения;

Фиг.5a - вид в плане диска, показанного во введенном в реформированное основание банки для напитков положении, показанной на Фиг.5;

Фиг.5b - вид в изометрии диска, показанного на Фиг.5 и 5a;

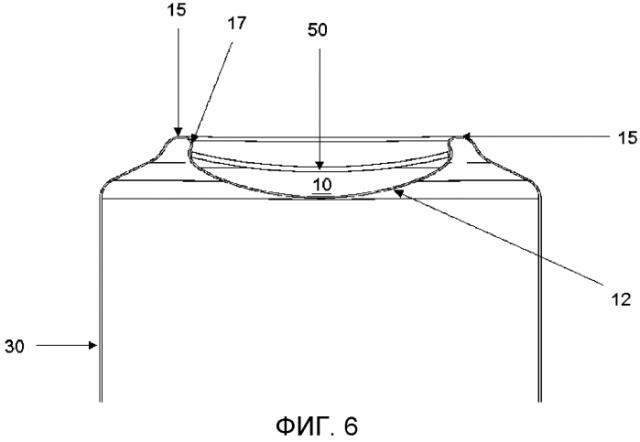

Фиг.6 - вид в сечении банки для напитков согласно усовершенствованному третьему варианту выполнения, где диаметральный размер диска больше максимального диаметра полости, выполненной в реформированном основании банки для напитков, и где диск заневолен в этой полости, и где диск принял вогнутую, куполообразную форму.

На Фиг.1 в общем показана обычная банка 1 для напитков согласно прототипу, содержащая: основание 10 с кольцевой стойкой 15; крышку 20 и боковую стенку 30. В частности, на Фиг.1a показано поперечное сечение, проведенное через основание 10 банки, показанной на Фиг.1, где более четко показаны кольцевая стойка 15 и вогнутый купол 12 основания 10.

Основание банки по изобретению показано на Фиг.2, где упругий диск 50 показан захваченным в принимающий буртик 17. На Фиг.2 четко показано отделение (не обозначено позицией), образованное между диском 50 и куполообразным основанием 12 банки. Диск 50 может быть удален из принимающего буртика 17 посредством использования рычага 60, введенного под диск 50 через вырез 55. На Фиг.3 и 4 показаны альтернативные примеры рычагов 60, пригодных для использования в изобретении. На Фиг.3 показано, как ушко 60' можно использовать в качестве рычага при открывании <банки> и после отделения его от крышки банки, а на Фиг.4 показано использование монеты 60″.

На Фиг.3a показан вид в плане диска 50, пригодного для использования в изобретении. Этот диск 50 содержит вырез 55 для обеспечения возможности введения пригодного рычага 60, и диск 50 также образован двумя пружинящими выступами 51 и осью поворота 52. При использовании рычага 60' потребитель банки (как это показано на Фиг.3) выдавливает диск 50 из принимающего буртика 17 и объединенные действия пружинящих выступов 51 и оси поворота 52 понуждают диск к повороту (сильно похожему на подбрасывание монеты) при высвобождении из принимающего буртика 17.

На Фиг.4a и 4b показан альтернативный диск 50, пригодный для использования в изобретении. Этот диск 50 содержит вырез 55 для обеспечения возможности введения в него пригодного рычага 60, но диск 50 модифицирован и содержит три больших выреза (не обозначенных позициями) между пружинящими выступами 51 и осью поворота 52. Посредством этих вырезов минимизируют количество влаги, захваченной между диском 50 и основанием банки 10, а также обеспечивают возможность эффективного вытекания и высыхания любой захваченной влаги.

На Фиг.5 показана банка 1 для напитков по изобретению с усовершенствованным вариантом осуществления диска 50, показанного на Фиг.4, 4a и 4b, введенного в принимающий буртик 17. На Фиг.5a и 5b показаны вид в плане и вид в изометрии усовершенствованного диска 50. Углы контактных точек диска (пружинящих выступов и оси поворота) скруглены радиусами таким образом, чтобы не оставались какие-либо острые углы, как это показано на Фиг.5a. Благодаря таким сглаженным углам обеспечивается плавное высвобождение при вылете диска 50 из принимающего буртика 17. Это не зависит от степени куполообразного прогиба диска (50), вызванного колебаниями размеров диска и диаметром, образованным принимающим буртиком реформированного основания.

Специалистам в данной области должно быть понятно, что могут быть приведены различные примеры пригодных рычажных устройств или средств для удаления диска из банки, отличающихся от средств, показанных на чертежах. Кроме того, различные конфигурации вырезов и различное их количество и/или места расположения вырезов можно использовать без отступления от основной сущности изобретения.

1. Банка (1) для напитков, содержащая основание (10), образующее принимающий буртик (17), в котором удерживается захваченным упругий диск (50),причем диаметральный размер диска (50) больше внутреннего диаметра принимающего буртика (17), и когда упругий диск (50) вставлен в принимающий буртик (17), этот диск (50) принимает вогнутую, куполообразную форму,отличающаяся тем, чтоупругий диск (50) образует, по меньшей мере, три контактные точки (51, 52), разнесенные по его периферии, причем указанные три контактные точки (51, 52) содержат два пружинящих выступа (51), расположенных на любой стороне диска (50), и ось поворота (52), причем пружинящие выступы (51) подталкивают диск (50) при его выдавливании из принимающего буртика (17), а ось поворота (52) понуждает диск поворачиваться ортогонально плоскости диска, при его высвобождении из принимающего буртика (17).

2. Банка (1) по п. 1, в которой основание (10) содержит вогнутый купол (12) и кольцевую стойку (15) и основание реформировано так, чтобы обеспечить принимающий буртик (17) в месте соединения вогнутого купола (12) и кольцевой стойки (15).

3. Банка (1) по п. 2, в которой между поверхностями вогнутого купола (12) и диска (50) образована полость, а диск (50) выполнен таким образом, чтобы обеспечить один или более вырезов (55), которые позволяют стекать любой жидкости из указанной полости.

4. Банка по любому из пп. 1-3, в которой диск (50) содержит ушко или паз, чтобы позволить потребителю удалить диск из принимающего буртика (17).

5. Способ подготовки банки (1) для напитков по любому предшествующему пункту, в котором перед заполнением банки (1) для напитков продуктом и требуемой обработкой в указанный принимающий буртик (17) вставляют указанный упругий диск (50).
