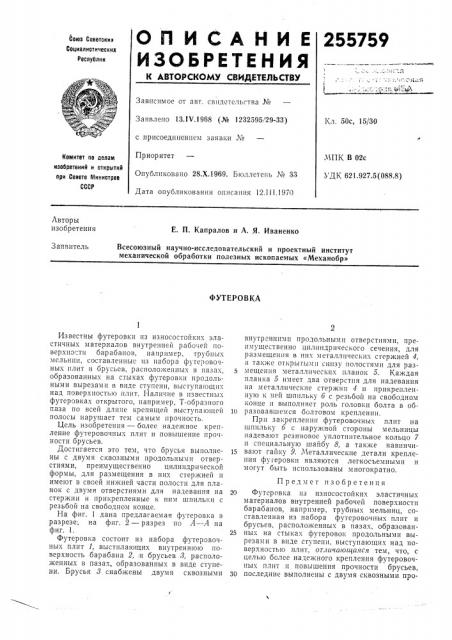

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

255759

Союз Советских

Соцналнстнческнл

Республнк

Зависимое от авт. свидетельства №

Е,л. 50с, 15/30

Заявлено 13.1V.1968 (Л" 1232595/29-33) с присоединением заявки №,ЧП1х В 02с

УДЫ 621.927.5 (088.8) Приоритет

Опубликовано 28.Х.1969. Бюллетень ¹ 33

Дата опубликования описания 12.III.!970

Комитет по делам изобретений к сткрытнй прк Совете Унннстроо

СССР

Л вторы изобретения

Е. П. Капралов и A. Я. Иваненко

Всесоюзный научно-исследовательский и проектный институт механической обработки полезных ископаемых «Механобр»

Заявитель

ФУТЕРОВКА

Известны футеровки из износостойких эластичных материалов внутренней рабочей поверхности барабанов, например, трубных мельниц, составленные из набора ф теровочных плит и брусьев, расположенных в пазах, образованных на стыках футеровки продольными вырезами в виде ступени, высгупающих над поверхностью плит. Наличие в известны.; футеровках открытого, например, Т-образного паза по всей длине крепящей выступающей полосы нарушает тем самым прочность.

Цель изобретения — более надежное крепление футеровочных плит и повышение прочности брусьев.

Достигается это тем, что брусья выполнены с двумя сквозными продольными отверстиями, преимущественно цилиндрической формы, для размещения в них стержней и имеют в своей нижней части полости для планок с двумя отверстиями для надевания на стержни и прикрепленные к ним шпильки с резьбой на свободном конце.

На фиг. 1 дана предлагаемая футеровка в разрезе; на фиг. 2 — разрез по Л вЂ” Л на фиг. 1.

Футеровка состоит из набора футеровочных плит 1, выстилающих внутреннюю поверхность барабана 2, и брусьев 8, располоукенных в пазах, образованных в виде ступени. Брусья 8 снабжены двумя сквозными внутренними продольными отверстиями, преимущественно цилиндрического сечения, для размещения в них металлических стержней 4, и также открытыми снизу полостями для размещения металлических планок 5. Каждая планка 5 имеет два отверстия для надевания на металлические стержни 4 н прикрепленную к ней шпильку б с резьбой на свободном конце и выполняет роль головки болта в об10 разовавшемся болтовом креплении.

Прн закреплении футеровочных плит на шпильку б с наружной стороны мельницы надевают резиновое уплотнптельное кольцо 7 и специальную шайбу 8, а также навинчи15 вают гайку 9. Металлические детали креплЕния фугеровки являются легкосъемными и могут быть использованы многократно.

Предмет изобретения

20 Футеровка из износостойких эластичных материалов внутренней рабочей поверхности барабанов, например, трубных мельниц, составленная из набора футеровочных плит и брусьев, расположенных в пазах, образован25 ных на стыках футеровок продольными вырезами в виде ступени, выступающих над поверхностью плит, отличающаяся тем, что, с цечью более надежного крепления футеровочных плит и повышения прочности брусьев, 30 последние выполнены с двумя сквозными про255759

Ф г.2

Составитель В. Леонов

Редактор Г. Яковлева Текред Т. П. Курилко Корректор А. П. Васильева

Заказ 507/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )K-35, Рауьвская иаб., д. 4/5

Типография, пр. Сапунова, 2 дольными отверстиями, преимущественно цилиндрической формы, для размещения в ник стержней и имеют в своей нижней части полости для планок с двумя отверстиями для надевания на стержни и прикрепленные к пим шпильки с резьбой на свободном конце.
