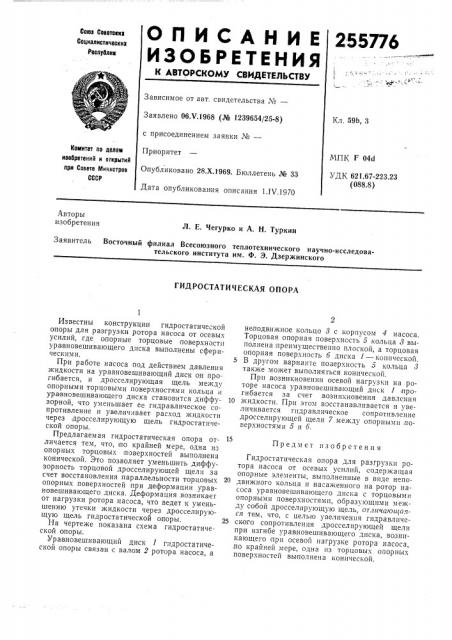

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сама Соеетекиз

Социалиотичеокиз

Реопублик

Зависимое от авт. свидетельства ¹â€”

Кл, 59b, 3

Заявлено 06Х.1968 (¹ 1239654/25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28,Х.1969. Бюллетень № 33

Дата опубликования описания 1 IV.1970

МПК F 04d

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.67-223.23 (088.8) Авторы изобретения

Л. E. Чегурко и А. Н. Туркин

Заявитель Восточный филиал Всесоюзного теплотехнического научно-исследовательского института им, Ф. Э. Дзержинского

ГИДРОСТАТИЧЕСКАЯ ОПОРА

Предмет изобретения

Известны конструкции гидростатической опоры для разгрузки ротора насоса от осевых усилий, где опорные торцовые поверхности уравновешивающего диска выполнены сферическими.

При работе насоса под действием давления жидкости на уравновешивающий диск он прогибается, и дросселирующая щель между опорными торцовыми поверхностями кольца и уравновешивающего диска становится диффузорной, что уменьшает ее гидравлическое сопротивление и увеличивает расход жидкости через дросселирующую щель гидростатической опоры.

Предлагаемая гидростатическая опора отличается тем, что, iso крайней мере, одна из опорных торцовых поверхностей выполнена конической. Это позволяет уменьшить диффузорность торцовой дросселирующей щели за счет восстановления .параллельности торцовых опорных поверхностей при деформации vpBBновешивающего диска. Деформация .возникает от нагрузки ротора насоса, что ведет к уменьшению утечки жидкости через дросселирующую щель гидростатической опоры.

На чертеже показана схема гидростатнческой опоры.

Уравновешивающий диск 1 гидростатической опоры связан с валом 2 ротора насоса, а неподвижное кольцо 8 с корпусом 4 насоса.

Торцовая опорная поверхность 5 кольца 8 выполнена:преимущественно плоской, а торцовая опорная поверхность 6 диска 1 — конической.

5 В другом варианте поверхность 5 кольца 3 также может выполнягься конической.

При возникновении осевой нагрузки на роторе насоса уравновешивающий диск 1 прогибается за счет возникновения давления

10 жидкости. При этом восстанавливается н увеличивается гидравлическое сопротивление дросселирующей щели 7 между опорнымп поверхностями 5 и 6.

Гидростатическая опора для разгрузки ротора насоса от осевых усилий, содержащая опорные элементы, выполненные в виде неподвижного кольца и насаженного на ротор насоса уравновешивающего диска с торцовыми опорнымп поверхностямп, образующими между собой дросселирующую щель, от.шчающаяся тем, что, с целью увеличения гпдравличе25 ского сопротивления дросселпрующей щели при изтибе уравновешивающего диска, возникающего )при осевой нагрузке ротора насоса, ло крайней мере, одна пз торцовых опорных поверхностей выполнена конической.

255776

Составитель Т. Д. Клименко

Редактор Л. Мутовкина Техред T. П. Курилко Корректоры: Л. А. Царькова и Г. П. Шильман

Заказ 509/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
