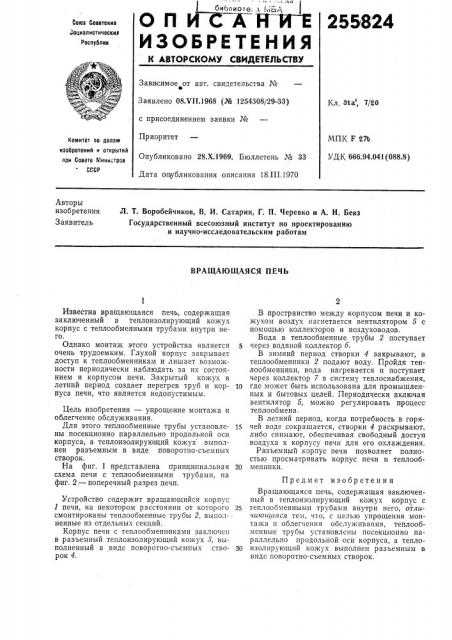

Оп исмгняе
ИЗОБРЕТЕНИЯ
255824
Союэ Советоииэ
«оциалиотичеоииэ
Реопублим
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое m авт. свидетельства №
Заявлено 08Х11.1968 (№ 1254308/29-33) с присоединением заявки №
Приоритет
Опубликовано 28.Х.1969. Бюллетень № 33
Кл. 31а, 7/20
МПК F 271
УДК 666.94.041(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 18.Ш.1970
Авторы изобретения
Заявитель
Д. T. Воробейчиков, В. И. Сатарин, Г. П. Черевко и А. Н. Бевз
Государственный всесоюзный институт по проектированию и научно-исследовательским работам
ВРАЩАЮЩАЯСЯ ПЕЧЬ
Известна вращающаяся печь, содержащая заключенный в теплоизолирующий кожух корпус с теплообменными трубами внутри него.
Однако монтаж этого устройства является очень трудоемким. Глухой корпус закрывает доступ к теплообменникам и лишает возможности периодически наблюдать за их состоянием и корпусом печи. Закрытый кожух в летний период создает перегрев труб и кор- lo пуса печи, что является недопустимым.
Цель изобретения — упрощение монтажа и облегчение обслуживания.
Для этого теплообменные трубы установле- 15 ны посекционно параллельно продольной оси корпуса, а теплоизолирующий кожух выполнен разъемным в виде поворотно-съемных створок.
На фиг. 1 представлена принципиальная 20 схема печи с теплообменными трубами, на фиг. 2 — поперечный разрез печи.
Устройство содержит вращающийся корпус
1 печи, на некотором расстоянии от которого 25 смонтированы теплообменные трубы 2, выполненные из отдельных секций.
Корпус печи с теплообменниками заключен в разъемный теплоизолирующий кожух 8, выполненный в виде поворотно-съемных ство- 30 рок 4.
В пространство между корпусом печи и кожухом воздух нагнетается вентилятором 5 с помощью коллекторов и воздуховодов.
Вода в теплообменные трубы 2 поступает через водяной коллектор 5.
В зимний период створки 4 закрывают, в теплообменники 2 подают воду. Пройдя теплообменники, вода нагревается и поступает через коллектор 7 в систему теплоснабжения, где может быть использована для промышленных и бытовых целей. Периодически включая вентилятор 5, можно регулировать процесс теплообмена.
В летний период, когда потребность в горячей воде сокращается, створки 4 раскрывают, либо снимают, обеспечивая свободный доступ воздуха к корпусу печи для его охлаждения.
Разъемный корпус печи позволяет полностью просматривать корпус печи и теплообменнпки.
Предмет изобретения
Вращающаяся печь, содержащая заключенный в теплоизолирующий кожух корпус с теплообменными трубами внутри него, отличаюиитяся тем, что, с целью упрощения монтажа и облегчения обслуживания, теплообмснные трубы установлены посекционно параллельно продольной оси корпуса, а теплоизолирующий кожух выполнен разъемным в виде поворотно-съемных створок.
255824
Фиг. с
