Устройство для смены уточных шпуль на ткацком станке
Иллюстрации
Реферат

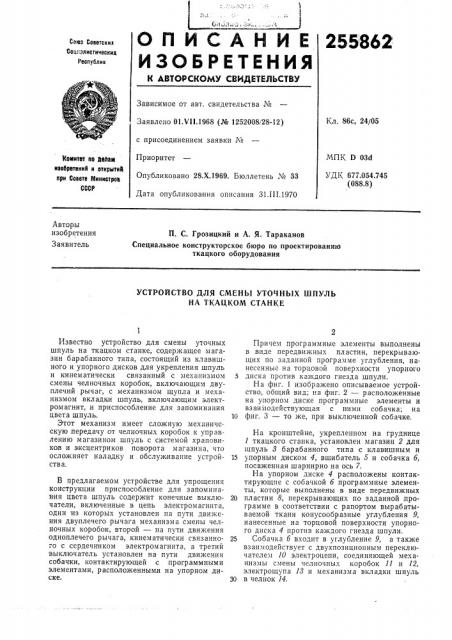

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
255862
Союз Советских
Социалистически»
Республик
Зависимое от авт. свидетельства №
Заявлено 01.V! 1.1968 (№ 1252008i28-12) с присоединением заявки ¹
Приоритет
Опубликовано 28.Х.1969. Бюллетень № 33
Дата опубликования описания 31.Ш.1970
Кл. 86с, 24/05
Ковтитот по делам иаобретений и открытий лри Совете й|инистроо
СССР
МПК D 034
УДК 677.054.745 (088.8) Авторы изобретения
Заявитель
П. С. Грозицкий и А. Я. Тараканов
Специальное конструкторское бюро по проектированию ткацкого оборудования
УСТРОЙСТВО ДЛЯ СМЕНЪ| УТОЧНЪ|Х ШПУЛЬ
HA ТКАЦКОМ СТАНКЕ
Известно устройство для смены уточных шпуль на ткацком станке, содержащее магазин барабанного типа, состоящий из клавишного и упорного дисков для укрепления шпуль и кинем атически связанный с механизмом смены челночных коробок, включающим двуплечий рычаг, с механизмом щупла и механизмом вкладки шпуль, включающим электромагнит, .и приспособление для запоминания цвета шпуль.
Этот механизм имеет сложную механическую .передачу от челночных коробок к управлению магазином шпуль с системой храповиков и эксцентриков поворота магазина, что осложняет наладку и обслуживание устройстваа.
В предлагаемом устройстве для упрощения конструкции приспособление для запоминания цвета шпуль содержит конечные выключатели, включенные в цепь электромагнита, один из которых установлен на пути движения двуплечего рычага механизма смены челночных коробок, второй — на пути движения одноплечего рычага, кинематически связанного с сердечником электромагнита, а третий выключатель установлен на пути движения собачки, контактирующей с программными элементами, расположенными на упорном диске.
Причем .программные элементы выполнены в .виде передвижных пластин, перекрывающих по заданной программе углубления, нанесенные на торцовой поверхности упорного
5 диска против каждого гнезда шпулн.
На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — расположенные на упорном диске программные элементы и взаимодействующая с ними собачка; на
10 фиг. 3 — то же, при выключенной собачке.
На кронштейне, укрепленном на груднице
1 ткацкого станка, установлен магазин 2 для шпуль 8 барабанного типа с клавишным и
15 упорным диском 4, вшибатель 5 и собачка 6, посаженная шарнирно на ось 7.
На упорном диске 4 расположены контактирующие с собачкой 6 программные элементы, которые выполнены в виде передвижных
20 пластин 8, перекрывающих по заданной программе в соответствии с рапортом вырабатываемой ткани конусообразные углубления 9, нанесенные на торцовой поверхности упорного диска 4 против каждого гнезда шпули.
25 Собачка 6 входит в углубление 9, а также взаимодействует с двухпозиционнь1м переключателем 10 электроцепи, соединяющей механизмы смены челночных коробок 11 и 12, электрощупа 18 и механизма вкладки шпуль
30 в челнок 14.
255862
Механизм смены челночных коробок состоит из челночных коробок ll и 12, которые через штангу 15 и двуплечий рычаг 1б взаимодействуют с переключателем 17, связанным электроцепью с переключателем 10. Этим достигается синхронность работы челночных коробок и механизм смены шпуль.
Механизм смены шпуль состоит из электрощупа 18, который передает сигнал на электромагнит 18. Последчий взводит рычаг 19, 1 взаимодействующий со шпагой 20, получающей движение от эксцентрика 21, сидящего на среднем валу 22. Шпага 20 при движении взводит приемник 28, на который воздействует ударник 24 батана 25. При этом проис- 15 ходит смена шпуль в челноке 14. После смены шпуль вшибатель б через рычаг 2б и конечный выключатель 27 р азъединяет электрощуп 18.
Механизм смены шпуль снабжен запорной 20 соб ачкой 28, з апир ающей хр аповик 29, сидящий на шпинделе 80 магазина 2. С храповиком
29 также взаимодействует подающая собачка 81.
При срабатывании уточной нити на шпуле 25
8 электрощуп 18 замыкает контакт с электромагнитом 18. При этом взводится рычаг 19, который, взаимодействуя со шпагой 20, через систему рычагов взводит приемник 28, подготавливая смену шпуль. Если при этом нет смс- 30 ны челночных коробок 11 и 12, то происходит смена шпуль 8, а если после сигнала щупа произойдет смена челночных коробок, р-гчзг
1б переключит контакт переключателя 17, произойдет разрыв электроцепи и смены 35 шпуль не будет.
Для предупреждения неправильной по цвету смены шпуль, конец собачки б скользит по упорному диску 4 с углублениями 9 и пластинами 8. При настройке шпульного аппарата, 40 если шпуля, стоящая под вшибателем, находится против открытого углубления 9, то собачка б должна тоже входить в открытое углубление. Каждому цвету шпули в м агазине и в челночной коробке соответствует определенное поло>кение собачки б.
При несоответствии цвета изменяется поло>кение собачки, переключается контакт переключателя 10, электроцепь размыкается и смены шпуль не происходит.
Если цвета шпуль в магазине и в работающей челночной коробке совпадают, то включается электромагнит 18 и происходит вклад0 ка шпуль.
Для осуществления работы устройства i13 два цвета, оно снабжено соответствующей электросхемой.
Пр едм ет .и з обретен ия
1 1т
Устроиство для смены уточных шпуль на ткацком станке, содержащее магазин барабанного типа, состоящий из клавишного и упорного дисков для укрепления шпуль и кинематически связанный с механизмом смены челночных коробок, включающим двуплечий рычаг, с механизмом щупла и механизмом вкладки шпуль, включающим электромагнит, и .приспособление для заполнения цвета шпуль, отличающееся тем, что, с целью упрощения конструкции устройства, п испособление ля для запоминания цвета шпуль сова, присповкл юченные держит конечные выключатели вклю в цепь электромагнита, один из кото повлен на и ти которых уста»а пути движения двуплечего рычага х коро ок, втомеханизма смены челночных к рой — на пути движения одноплечего рычага, кинемагически связанного с се е э чектром аl нита, а третий выключатель установлен на п ти в у д ижения собачки, контактирующей с программными элементами, расположенными на упорном диске.
2. Устройство по и. 1, отличающееся тем что программные
1е элементы представляют со I бой передви>кпые пл ластины, перекрывающие по заданной и or р рамме углуоления, нанесенные на торцовой поверхности упорного диска, против каждого гнезда шпуль.
255862 фиг. )
Фи8 3
