Устройство для подачи жидкой смазки

Устройство для подачи жидкой смазки

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано для смазывания закрытых зубчатых редукторов с масляными ваннами, преимущественно тихоходных, с колесами большого диаметра.

Известно устройство для подачи жидкой смазки, представляющее собой насаженный на приводной вал разбрызгиватель в виде колеса с лопастями, погружаемыми в масляную ванну (см., например, Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. пособие для машиностроит. спец. вузов. - 4-е изд., перераб. и доп. - М.: Высш. шк., 1985. - 416 с., стр.149).

Недостаток данного устройства состоит в недостаточной эффективности его работы при низкоскоростных режимах работы зубчатых передач, особенно при больших диаметрах колес, а также при частых перерывах в их работе.

Наиболее близко к изобретению устройство для подачи жидкой смазки по патенту на изобретение РФ №2489624, Кл. F16Н 57/00, опубликованному 10.08.2013 г., Бюл. №22. Сущность его состоит в том, что в редукторе с масляной ванной установлен разбрызгиватель, периодически погружаемый в ванну; разбрызгиватель выполнен в виде короба без верхней крышки, укрепленного на одном плече подпружиненного коромысла, установленного внутри корпуса редуктора шарнирно с возможностью перемещения в вертикальной плоскости, второе плечо коромысла выполнено с возможностью периодического контактирования с кулачком, укрепленным на приводном валу, и погружения короба в ванну, причем стенки короба, ориентированные вдоль коромысла, расположены вертикально, а стенки, ориентированные перпендикулярно коромыслу, расположены по дугам, описываемым верхними ребрами этих стенок, а коромысло снабжено ограничителем его вертикального перемещения после выхода верхней части короба из ванны под действием пружины.

Недостаток прототипа состоит в том, что смазка выбрасывается из разбрызгивателя сплошной массой, а для обеспечения смазывания узлов редуктора эту массу необходимо рассеять, кроме того, выбрасывание смазки одним объемом уменьшает высоту подъема выброшенной смазки, что при большой высоте корпуса редуктора не обеспечит эффективного смазывания узлов редуктора.

Изобретением решается задача повышения эффективности подачи смазки на трущиеся элементы редуктора.

Для этого устройство для подачи жидкой смазки редуктора, в корпусе которого расположена масляная ванна, представляет собой подпружиненный разбрызгиватель смазки, выполненный в виде короба, в стенках которого имеются заливные отверстия, установленного внутри корпуса редуктора с возможностью перемещения в вертикальной плоскости периодически принудительно погружаемого в масляную ванну и имеющего заливные отверстия в своих стенках, причем короб снабжен верхней крышкой, выполненной в виде решетки, составленной из пластин, плоскости которых образуют ячейки решетки, а снаружи короба ячейки снабжены суживающимися соплами, ориентированными перпендикулярно решетке.

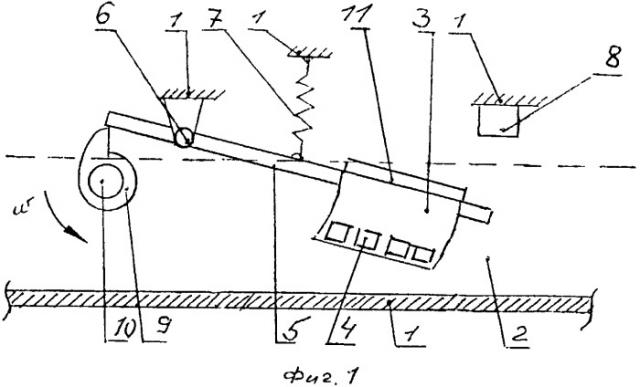

Сущность изобретения поясняется чертежом, на котором изображены: устройство для подачи жидкой смазки (вид сбоку) при нижнем положении разбрызгивателя (фиг.1) и при верхнем положении разбрызгивателя (фиг.2); и сечения крышки короба (фиг.3).

На чертеже показаны: корпус 1 редуктора, масляная ванна 2, разбрызгиватель (короб) 3, заливные отверстия 4, коромысло 5, шарнир 6, пружина 7, ограничитель перемещения 8, кулачок 9, приводной вал 10, крышка 11 короба (3), пластина 12, ячейки 13 решетки 11, сопла 14; направление V выброса смазки из сопел.

Устройство для подачи жидкой смазки редуктора 1 с масляной ванной 2 представляет собой разбрызгиватель смазки, выполненный в виде короба 3 с заливными отверстиями 4 в его стенках; короб жестко укреплен на одном плече коромысла 5, установленного в корпусе 1 на шарнире 6 с возможностью перемещения в вертикальной плоскости, коромысло снабжено пружиной 7; верхнее положение коромысла задается ограничителем его перемещения (8); второе плечо коромысла периодически взаимодействует с кулачком 9, укрепленном на приводном валу 10; короб 3 снабжен верхней крышкой 11 в виде решетки, составленной из пластин 12, плоскости которых образуют ячейки 13 решетки (крышки) 11, с наружной стороны на крышке расположены сопла 14, сопряженные в своей нижней части с пластинами 12 решетки 11, и верхняя часть которых ориентирована перпендикулярно решетке.

Работает данное устройство следующим образом. Кулачок 9, укрепленный на приводном валу 10, при своем вращении периодически взаимодействует с одним плечом коромысла 5, которое при этом проворачивается на шарнире 6, и второе плечо коромысла с коробом 3 погружается в масляную ванну 2. Через заливные отверстия 4 в стенках короба 3 смазка из масляной ванны 2 поступает в короб 3, наполняя его. При дальнейшем проворачивании кулачка 9 происходит освобождение плеча коромысла 5 и коромысло, проворачиваясь на шарнире 6 под действием пружины 7, отбрасывает закрепленный на втором его плече короб 3 с набранной смазкой вверх до контакта коромысла с ограничителем его перемещения 8. Смазка, набранная коробом, выбрасывается из него через сопла 14 крышки 11 на смазываемые элементы редуктора (направление V).

По сравнению с прототипом предлагаемая конструкция устройства позволяет разбить выбрасываемую из короба смазку на отдельные фрагменты. Наличие сопел в крышке позволяет придать добавочное давление отдельным струям смазки. Тем самым повысить высоту подъема выбрасываемой смазки и увеличить объем смазываемого объема редуктора.

Устройство для подачи жидкой смазки, преимущественно закрытого зубчатого редуктора с масляной ванной, содержащее подпружиненный разбрызгиватель смазки в виде короба, установленного внутри корпуса редуктора с возможностью перемещения в вертикальной плоскости, периодически принудительно погружаемого в масляную ванну и имеющего заливные отверстия в своих стенках, отличающееся тем, что короб снабжен верхней крышкой, выполненной в виде решетки, составленной из пластин, плоскости которых образуют ячейки решетки, причем снаружи короба ячейки снабжены суживающимися соплами, ориентированными перпендикулярно решетке.
